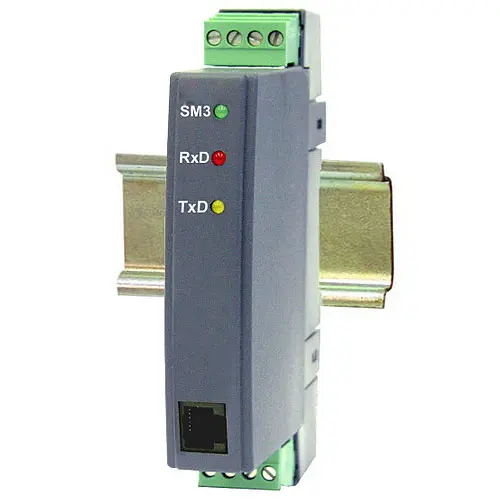

I/O-modul PCE-SM3

Varenr.: PCE-SM3

EAN:

Beskrivelse

Digitalt pulsindgangsmodul / til flowsensorer, indkodere osv. / 2 kanaler /
RS485 interface / Modbus RTU / ASCII

Det digitale pulsindgangsmodul PCE-SM3 er velegnet til at gøre binære signaler eller pulssignaler bus-kompatible. Det er således muligt for eksempel at konvertere signaler fra flowsensorer, drejegivere etc. til RS485 Modbus. Overførselsmetoden via Modbus er RTU eller ASCII. Indgangsmodulet er monteret på en DIN-skinne. Indgangsmodulet parametreres via front RS232-interfacet og konfigurationssoftwaren.

Funktioner

- 2 digitale indgange
- RS485 Modbus
- RTU eller ASCII transmission
- elektrisk isolerede indgange og udgange

- Konfiguration via RS232
- DIN-skinnemontering
- ver. forsyningsspændinger
- nem at bruge

Specifikationer

td>

Teknisk specifikation PCE-SM3
Input (kan vælges)		2 x digital eller pulsindgang
Binær detektion	0: 0 ... 2,4 V 1 : 3,4 ... 24 V
Tæller	0 ... 4 294 967 295 pulser
min. Pulslængde	0,5 ms
max. Frekvens	1 kHz
Grænseflade	RS485
Protokoller	Modbus RTU / ACSII
Generelle tekniske data
Dimensioner	22,5 x 120 x 100 mmm
Montering	35 mm DIN-skinnemontering
Beskyttelsesklasse	IP 40
Forsyningsspænding (valgbar)	85 ... 253 V AC / DC 20 ... 50 V AC / DC
Strømforbrug	4 VA
Omgivelsesforhold	-20 ... 55 °C / < 95 % RH
maksimalt kabeltværsnit	1,5 mm²

Leveringsomfang

Leveringsomfang digitalt inputmodul PCE-SM3

1 x PCE-SM3, 1 x betjeningsvejledning
