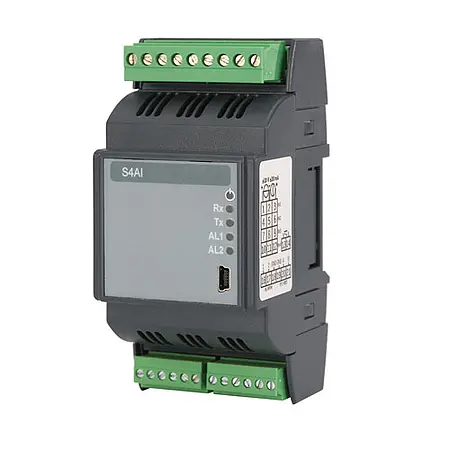

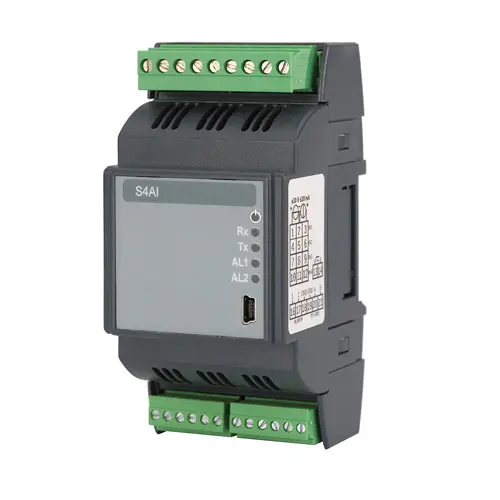

I/O-modul PCE-S4AI

I/O-modul PCE-S4AI

Varenr.: PCE-S4AI
EAN:
269,90 DKK
337,38 DKK
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
PCE-S4AI

Beskrivelse

I/O-modul PCE-S4AI
4 programmerbare analoge indgange / matematiske funktioner / Modbus RTU / USB

I/O-modulet PCE-SM4AI har 4 analoge indgange til processignaler. termometer etc. Alle indgange på I/O-modulet er individuelt programmerbare. I/O-modulet bruges til at levere analoge målesignaler i et Modbus-netværk. . Med denne enhed er det muligt at forespørge målesignalerne fra hvor som helst i Modbus-netværket. RS485 er tilgængelig som slave-interface. Indgangene på PCE-S4Ai er opdelt i to grupper, der er galvanisk isoleret fra hinanden. Der er også en galvanisk isolering mellem udgangen og strømforsyningen. To alarmer kan styres via de indbyggede halvlederrelæer.

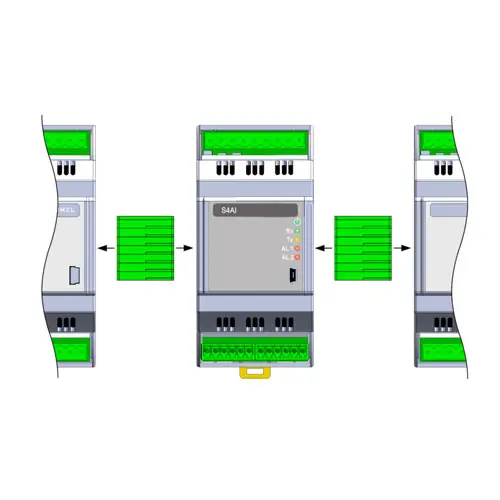

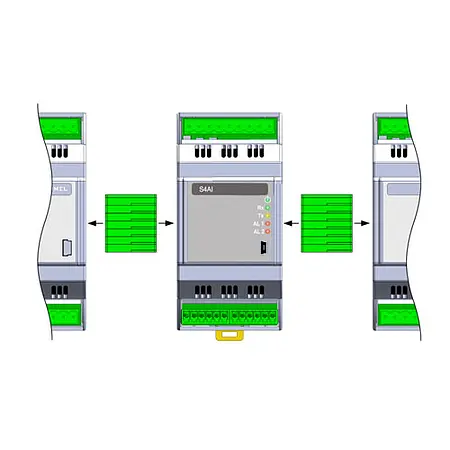

De analoge indgange kan forbindes matematisk med hinanden via to virtuelle kanaler. Mekanisk er IO-modulet monteret på en DIN-skinne. Modbus-modulet kan tilsluttes tæt på dig via de tilgængelige busstik uden ekstra kabel.




Funktioner

- 4 analoge indgange
- Modbus RTU slave
- 2 programmerbare alarmudgange
- alle indgange programmerbare
- Matematiske funktioner mulige på 2 virtuelle kanaler
- DIN-skinnemontering
- USB-interface til programmering


Specifikationer

Input
Type Område Intern modstand Nøjagtighed
Spænding -10 ... 10 V
(0 ... 10 V)
> 10 MOhm ± 0 , 1 % af måleområdet
Aktuel -20 .. . 20 mA
(0/4 ... 20 mA)
type 10 Ohm ± 0, 1 % af måleområdet
Pt100 -200 . .. 850 °C - ± 0,1 % af måleområdet
Pt500 -200 ... 850 °C - ± 0,1 % af måleområdet
Pt1000 -200 ... 850 °C - ± 0,1 % af måleområde
Spænding (shunt) -150 ... 150 mV > 50 kOhm ± 0,1 % af måleområdet
Termoelement J -210 ... 1200 °C - ± 0,1 % af måleområdet
Termoelement K -250 ... 1372 °C - ± 0,1 % af måleområdet
Termoelement S -50 ... 1768 °C - ± 0,1 % af måleområdet
Alarmudgang 0 / 5 V maks. 20 mA
Svarer til TTL ifølge EIA JESD12-6
Interfaces t
RS485 Modbus RTU 8N2, 8N1, 8O1, 8E1
Baudhastighed 1200, 2400, 4800, 9600, 19200, 38400, 57600, 11520, 11 td>
USB-programmeringsgrænseflade Modbus RTU 8N2

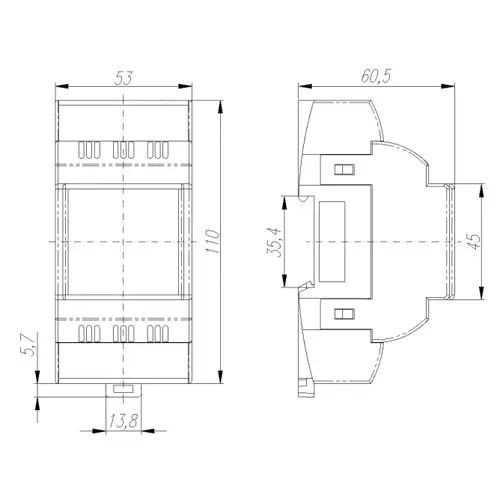

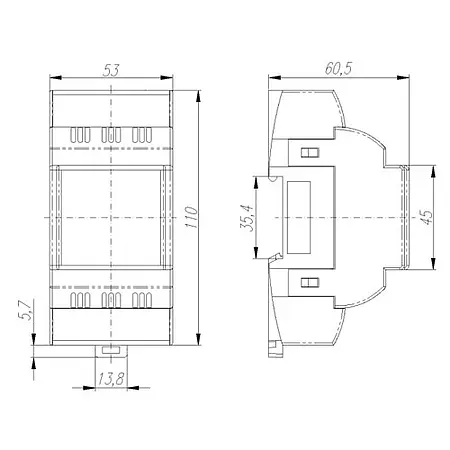

Dimensioner 53 x 110 x 60,5 mm
Vægt t tca. 0,2 kg
Beskyttelsesklasse IP50
Strømforsyning
(valgbar)
85 ... 253 V AC/ DC
20 ... 40 V AC/DC
Opvarmningstid ca. 30 minutter
Omgivelsesforhold -10 ... 55 °C
max. 95 % RH ikke-kondenserende

Leveringsomfang

1 x I/O-modul PCE-S4AI
