  5. DIN-skinnemåleapparat PCE-SCI-E
Varenr.: PCE-SCI-E

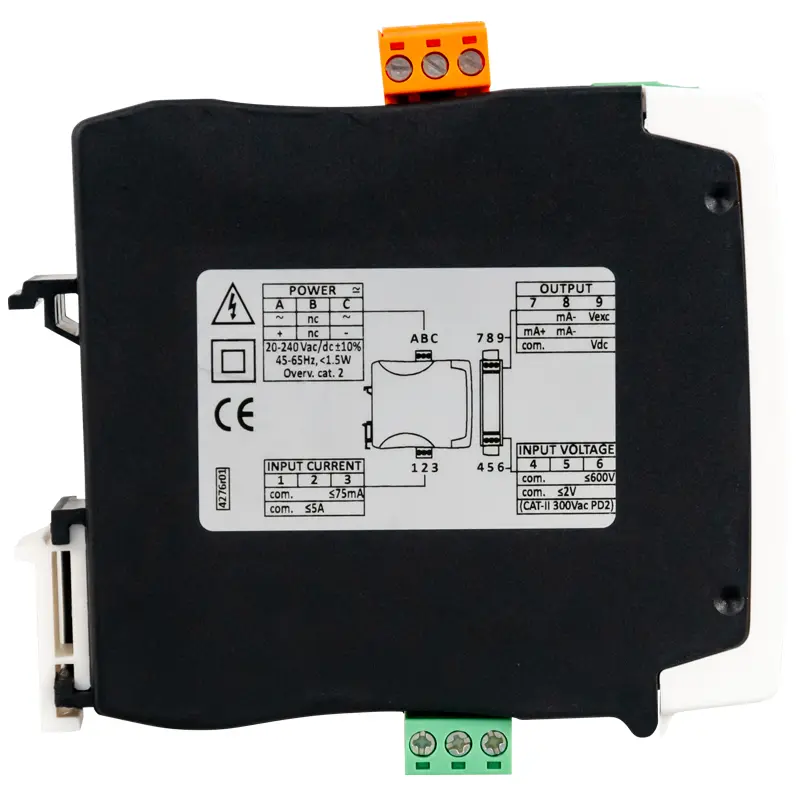

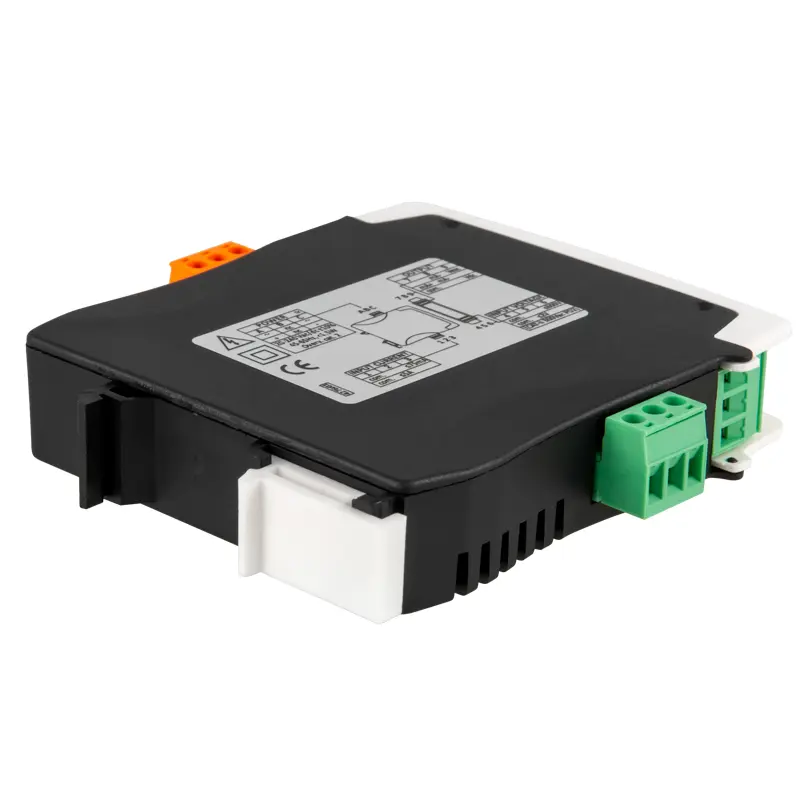

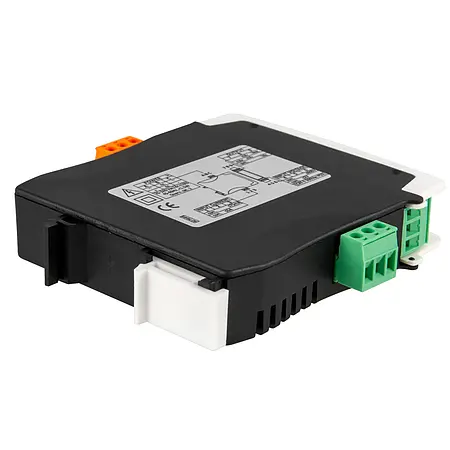

DIN-skinnemåleapparat PCE-SCI-E

1.480,00 DKK
1.850,00 DKK
:
4250348728340
PCE-SCI-E
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 1 - 2 Hverdage

Beskrivelse

Signalomformer til DIN-skinnemontering / måleområde 0 ... 600 V AC/DC /
Udgangssignaler i 4 ... 20 mA og 0 ... 10 V / konfigureres via tastatur /
 Aktuelt måleområde 0 ... 5 A AC/DC / frekvensmåling

Signalomformeren har et justerbart måleområde på 0 ... 600 V AC/DC og kan derfor måle en lang række spændinger. For eksempel er det muligt at tilslutte signalomformeren til forsyningsledningen for at overvåge den tilstedeværende spænding. Udover spændingsmåling kan signalomformeren også måle strøm direkte med et maksimalt justerbart måleområde på 0 ... 5 A AC/DC. En strømtransformator kan tilsluttes signalomformeren for at udvide strømområdet. Den målte værdi konverteres derefter af signalomformeren til et standardiseret analogt 4 ... 20 mA eller 0 ... 10 V signal. Signalkonverteren er derfor den ideelle udvidelse af et processtyringssystem.

Da indgangs- og udgangsområdet kan indstilles identisk, kan signalomformeren bruges til galvanisk afkobling. Signalomformeren konfigureres direkte via tastaturet. Det betyder, at der ikke kræves yderligere kabel eller software til indstillingerne af signalomformeren. Signalomformeren er monteret på en DIN-skinne. Signalomformeren drives med en spænding på 18 ... 265 V AC/DC ved en frekvens på 45 ... 65 Hz.

Funktioner

- DIN-skinnemontering
- måleområde 0 ... 600 V AC/DC
- aktivt og passivt udgangssignal
- display og tastatur til konfiguration
- Frekvensmåling
- Måleområde 0 ... 5 A AC/DC

Specifikationer


Indgangssignaler
AC-spænding
Justerbare måleområder 0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
  150 / 300 / 450 / 600 V AC,
  0 ... 50 / 60 / 75 / 100 / 150 /
  200/300/500 mV AC
Nøjagtighed ><0,3 % af Mb.
Maksimalt indgangssignal 800 V AC til måling intervaller 10 ... 600 VAC,
  50 V AC for måleområderne 50 mV AC ... 2 V AC
målemodstand 13 MΩ for måleområderne 10 ... 600 V AC,
81 KΩ for måleområderne 50 mV AC ... 2 V AC
Måletype Sand RMS
Beskyttelseskategori CAT-II 300 V AC
DC-spænding
Justerbare måleområder unipolære 0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
  150 / 300 / 450 / 600 V DC,
  0 ... 50 / 60 / 75 / 100 / 150 /
   200 / 300 / 500 mV DC
Justerbare måleområder bipolær ±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100
  / ±150 / ±300 / ±450 / ±600 V DC,
  ±50 /± 60 / ± 75 / ±100 / ±150 /
    ;±200 / ±300 / ±500 mV DC
Nøjagtighed <0,2 % af Mb.
Maksimalt indgangssignal 800 V DC til måling intervaller 10 ... 600 V DC,
  50 V DC for måleområderne 50 mV DC ... 2 V DC
Målemodstand 13 MΩ for måleområderne 10 ... 600 V DC,
  81 KΩ for måleområderne 50 mV DC ... 2 V DC
AC-strøm
Justerbare måleområder 0 ... 1 / 2 / 3 / 4 / 5 A AC,
  0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Nøjagtighed <0,3 % f.s. Mb.
Maksimalt indgangssignal 7 A AC til måling områder
  300 mA AC ... 5 A AC (i maksimalt 7 sekunder),
  150 mA AC for måleområderne
  5 mA AC ... 75 mA AC
målemodstand 20 mΩ for 300 mA-måleområderne AC ... 5 A AC,
  3 ,33 Ω for måleområderne 5 mA AC ... 75 mA AC
Jævnstrøm
Justerbar måling områder 0 ... 1 / 2 / 3 / 4 / 5 A DC,
  0 ... 5 / 10 / 20 / 50 / 75 / 3 00 / 500 mA DC
Nøjagtighed <0,2 % af Mb.
Maksimalt indgangssignal 7 A DC til måling områder
  300 mA DC ... 5 AD (i maks. 7 sekunder),
  150 mA DC måleområderne
  5 mA DC .. 75 mA DC
Modstand 20 mΩ for 300 mA DC-måleområder ... 5 A DC,
  3, 33 Ω for måleområderne 5 mA DC ... 75 mA DC
Frekvens>
Justerbare måleområder for spænding           0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Justerbare måleområder for strøm 0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Nøjagtighed <0,2 % f.s. Mb.
Svartid   ;
AC-signaler <350 ms typisk 0 . .99 %
DC-signaler <90 ms typisk 0 ... 99 % uden filter
  < ; 175 ms typisk 0 ... 99 % med 50/60 Hz filter
  <350 ms typisk 0 ... 99% med 50 og 60 Hz filter
Udgangssignaler
Strømudgang aktiv 4 ... 20 mA mindst 0 mA og maksimalt <22 mA
Passiv strømudgang 4 ... 20 mA maksimalt 30 V DC
Span spændingsudgang 0 ... 10 V DC
  minimum 0 V DC og maksimum <11 V DC
belastningsmodstand Maksimum strømudgang <400 Ω
  Spændingsudgang mindst >1 KΩ

Andre specifikationer
Alle præcisioner henviser til en Omgivelsestemperatur på 25 °C
Termisk drift 150 ppm / ° C
Strømforsyning 18 ... 265 V AC/DC isoleret
  ( 20 . .. 240 V AC/DC ±10 % )
Frekvens 45 ... 65 Hz
Strømforbrug <1,5 W
ledertværsnit 1 ... 2,5 mm²
Overspændingskategori CAT-II
Isolation 3000 Vrms i 60 sekunder
Beskyttelsesklasse IP30
Slagbeskyttelse IK06
Driftsforhold 0 ... 50 °C, 0 ... 95 % r. F., ikke-kondenserende
Opbevaringsforhold -20 . .. 70 °C, 0 ...95 % r. F. ikke-kondenserende
Opvarmningstid 15 minutter
Maksimal arbejdshøjde 2000 meter
Montering Standard DIN-skinne 35 x 7,5 mm
forbindelse stikbar skrueterminal (stigning 5,08 mm)
Casemateriale Polyamid V0
Dimensioner 106 x 108 x 22,5 mm
Vægt <150 g


Leveringsomfang

1 x signalomformer PCE-SCI-E
1 x betjeningsvejledning
