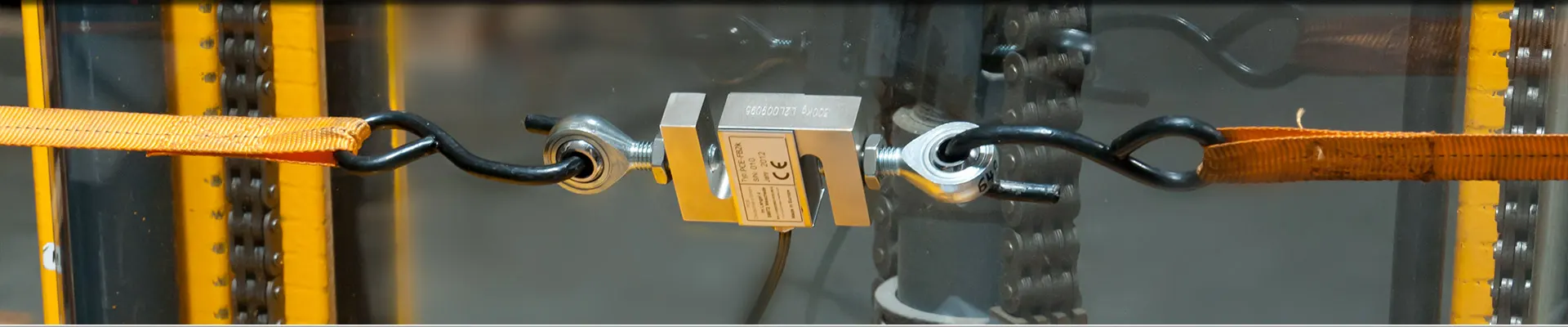

Vægtecellen på PCE-FM 500N-ICA Trækkræft tester har et M6 gevindhoved. Således er Trækkræft tester PCE-FM 500N-ICA kan også skrues i andre beslag, testsystemer og teststandere. Trækkræft tester PCE-FM 500N-ICA drives med et internt genopladeligt batteri eller den eksterne strømforsyning.
KTrækkræft testere bruges til en række forskellige måleopgaver. I det følgende vil vi forklare, hvilken trækkræft tester der passer til dig, og hvad du bør overveje, når du skal vælge.
Udvælgelseskriterier for trækkræft tester
Fra det store antal tilgængelige trækkræft tester/kraftmålere kan du indsnævre dit valg ved at bruge følgende kriterier:
1. Hvilke kræfter skal kraftmåleren måle?
2. I hvilket anvendelsesområde bruges kraftmåleren?
2. Skal særlige miljøforhold overholdes?
3. Hvordan skal måleresultaterne vises og behandles?
4. Hvilke maksimale kræfter virker på kraftmåleren?
5. Hvilken grad af nøjagtighed søges?
Hvis en trækkræft tester/kraftmålere fra standardsortimentet ikke opfylder dine krav, kan individuelle løsninger også udvikles. Dette påvirker både design og specielle softwarefunktioner.
Hvilke kræfter skal kraftmåleren registrere?
Afhængigt af måleopgaven skal en kraftmåler med de relevante sensorer være Brugt. Det første spørgsmål, som brugeren skal besvare, er typen af kraftpåføring på kraftmåleren. De mest almindelige applikationer er:
- Trækkraftmåler
- Kompressionskraftmåler
- Spændings- og trykkraftmåler
- Drejningskraftmåler
Anvendelsesområder for en trækkræft tester
Trækkræft testeren kan blandt andet bruges i laboratoriet, under produktion eller på installerede produkter eller komponenter. Til laboratoriemålinger kan trækkræft tester integreres i stationære kraftmålestativer, hvilket gør det nemmere at udføre målingerne. Ved valg af kraftmåleanordninger og især kraftregistreringsenhed skal der tages hensyn til den disponible plads.
En trækkræft tester består normalt af kraftsensoren og displayenheden. I modsætning til en mekanisk kraftmåler kan de to komponenter i en digital trækkræft tester med en ekstern sensor let adskilles. Der findes kraftmålere, hvor sensoren - altså kraftregistreringsenheden - nemt kan ændres til forskellige måleopgaver. Designet af sensorerne er meget forskelligartet. Med nogle sensorer til kraftmålere kan flere kraftretninger registreres, såsom spænding og tryk langs en akse eller samtidig måling af flere kraftakser.
Da vægt er en kraft, er vægte også kraftmålere. Nogle skalaer giver dig mulighed for at vælge at vise i Newton, mens andre giver dig mulighed for at omregne kilogram til Newton.
Mange trækkræft testere kan udstyres med specielle adaptere. Disse adaptere muliggør f.eks. sikker ophængning/fastspænding af forskellige prøver til trækprøver eller måling af tryk på definerede overflader.
Sikkerheden skal altid tages i betragtning ved brug af trækkræft testere. Om nødvendigt skal der forefindes særlige beskyttelsesdæksler eller målearrangementet ændres på en sådan måde, at der ikke er risiko.
Omgivelsesforholds indflydelse på trækkraft testere
Afhængigt af måleprincippet kan en trækkræft tester kun fungere under visse omgivende forhold med hensyn til lufttemperatur, luftfugtighed og eksplosionsfare mål og visning sikkert og korrekt. Der er store forskelle på en trækkræft tester, hvor en elektrisk egenskab vurderes, og en kraftmåler med et mekanisk driftsprincip.
Visning og behandling af måleresultaterne i kraftmåleren
Trækkræft testeren viser den aktuelle målte værdi enten analogt med en viser på en skala eller digitalt som en numerisk værdi på et elektronisk display. Selv simple trækkræft testere med trækfjedre kan vise maksimalværdierne for en måleserie separat.
Digitale kraftmålere har dog et væld af andre muligheder. Dette inkluderer lagring af flere målte værdier i kraftmåleren, evaluering af måleresultaterne ved hjælp af statistiske funktioner, overførsel af målte værdier til pc-software, hvormed værdierne kan vises og gemmes i tabelform og grafisk form. Nogle digitale kraftmålere har en alarmfunktion, der udsender visuelle eller hørbare alarmer, hvis de indstillede grænseværdier overskrides eller ikke nås. Specielle kraftmålere kan udstyres med skiftekontakter til processtyring.
For den grafiske repræsentation af måleresultaterne skal den maksimalt mulige prøvetagningshastighed for kraftmålerne overholdes, dvs. det tidsinterval, hvor målte værdier registreres. Jo oftere værdien forespørges, jo mere præcist kan kurven vises.
Billedet viser to kraftmålere med forskellige prøvehastigheder. Kraftmåleren med aflæsningerne markeret med grønt har en 10x højere prøvetagningshastighed sammenlignet med kraftmåleren med de røde markeringer.
Ved sammenligning af kraftmålere skal det også overvejes, om alle måledata er registreret og behandlet individuelt, eller om kraftmåleren danner et gennemsnit ud fra et vist antal af disse målte værdier.
Hvilke maksimale kræfter virker på kraftmåleren?
Kraftmålere må kun belastes op til en vis maksimal kraft. Hvis der virker større kræfter på kraftmåleren, kan pålidelige værdier ikke længere vises, og uden overbelastningsbeskyttelse vil den kraftabsorberende enhed i sidste ende blive ødelagt. Den maksimale kraft er også direkte relateret til den opnåelige nøjagtighed af målingerne.
Med det samme design har kraftmålerne med en lav maksimal kraft den højeste opløsning.
Hvilken nøjagtighed skal kraftmåleren have?
Afhængigt af applikationen kræves der forskellige nøjagtigheder. Det skal bemærkes, at målenøjagtighed og opløsning ikke er identiske. Med en kraftmåler med meget høj opløsning kan nøjagtigheden være mange gange opløsningen.
Måleprincipper for kraftmålere
Mekaniske kraftmålere med fjederkraft
Fjederdynamometeret er en enkel og billig kraftmåler med et måleområde på op til 500N (50 kg). Også kendt som en fjedervægt, bruges denne kraftmåler stadig i industri, forskning, uddannelse og sundhedspleje. Under målingen komprimeres eller trækkes fjederen ind i kraftmåleren. Den definerede fjeder kan kun dække en defineret bane under påvirkning af passende kræfter. Kraftmåleren viser brugeren denne afstand omregnet til Newton.
Mekaniske kraftmålere med hydraulisk væske
Andre mekaniske kraftmålere kan måle og vise de virkende kræfter ved hjælp af en hydraulisk væske. Afhængigt af deres design kan hydrauliske kraftsensorer måle kræfter fra nogle få Newtons til mange kilonewtons. En hydraulisk kraftmåler bruger en stempel-hus-kombination som en kraftregistreringsenhed. Trykmålere, tryktransmittere eller trykmålere med kontaktanordninger bruges til at vise kraften. Hydrauliske kraftmålere er robuste og kræver ikke ekstra strøm.
Kraftmålere med strain gauges (DMS)
Med kraftmålere med strain gauges, ændringen i elektrisk modstand som længden af ledninger ændres for at måle den anvendte kraft. Kompression reducerer, strækning øger den elektriske modstand. En bugtende modstandstråd svejses på en foliestrimmel og limes til selve deformationslegemet, hvori kraften indføres. Krydsforbindelser af modstandene forbedrer udgangssignalet og målepræcisionen. Kraftmålere med strain gauges kommer i mange geometriske former.
Kraftmålere baseret på vibrerende strengprincippet
Drivremme på maskiner eller spændte strenge på musikinstrumenter vibrerer forskelligt afhængigt af påført spænding. Perioden for denne oscillation kan bestemmes ved optisk frekvensmåling. Kraftmåleanordninger til bestemmelse af båndspændingen kaldes også strengmålere.
Kraftmålere med elektromagnetisk kompensation
I en kraftmåler med elektromagnetisk kompensation er en bevægelig spole placeret i et magnetfelt. Strømmen, der strømmer gennem spolen, er proportional med kraften, der virker på spolen. Dette princip bruges for eksempel ved præcisionsvægte.
Kraftmålere med piezoelektriske elementer
Når der påføres kraft, genereres en ladning i piezokeramiske elementer, der er proportional med kraften. Fordi denne ladning flyder væk, er dette princip særligt velegnet til dynamiske kræfter. Selv meget dynamiske kræfter op til 100Hz kan optages med sådan en måleenhed. Ved at forskyde flere skiver er fleraksede kraftmålinger også mulige.
