Rz = gennemsnitlig ruhedsdybde
Den gennemsnitlige top-til-dal-højde Rz er det aritmetiske gennemsnit af de største individuelle top-til-dal-højder af flere tilstødende individuelle målesektioner.
Ra = aritmetisk middel ruhed
Ra er den almindeligt anerkendte og internationalt anvendte ruhedsparameter. Det er det aritmetiske gennemsnit af de absolutte værdier af profilafvigelserne i referenceafsnittet. Den målte numeriske værdi Ra er altid mindre end Rz-værdien bestemt på samme ruhedsprofil.
Måleparametre | Ra, Rz, Rq, Rt | |
Måleområder | Ra, Rq: 0,005 ... 16,00 µm Rz, Rt: 0,02 ... 200,0 µm | |
Probespidsens radius | 5 µm | |
Probespidsens materiale | Diamant, 90 ° vinklet | |
Maks. anbefalede Kraft i statisk måling | 4 mN (0,4 gf) | |
Radius langsgående styrestang | 45 mm | |
Standarder | ANSIB46.1/ASMEB46.1 (DIN EN ISO 4287) | |
Maksimal køreafstand | 15 mm | |
Måleprincip | induktiv | |
Afskæringsbølgelængde (afskæring) | 0,25 mm / 0,8 mm / 2,5 mm | |
Scanningshastighed | 0,135 mm/s Grænsebølgelængde: 0,25 mm 0,5 mm/s ved grænsebølgelængde: 0,8 mm 1 mm/s ved grænsebølgelængde: 2,5 mm Omvendt hastighed: 1 mm/s | |
Målenøjagtighed | <±10 % | |
Gentagelighed | < 6 % | |

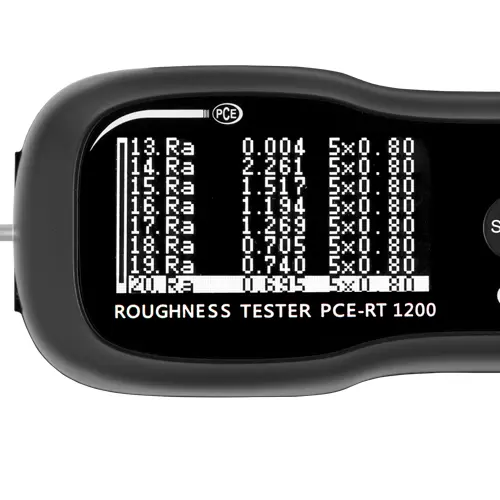

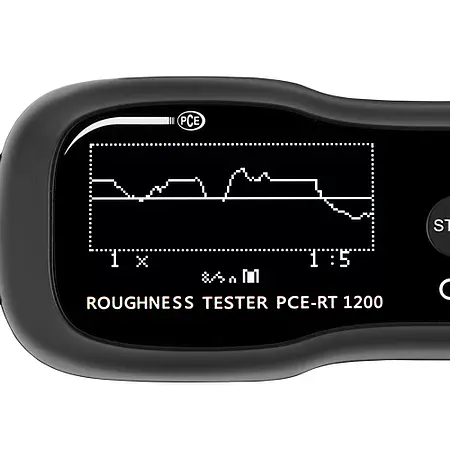

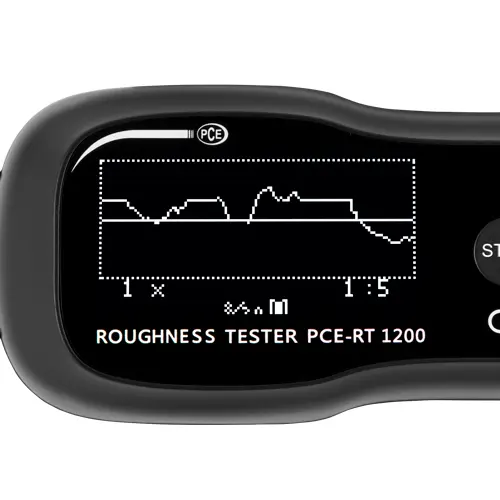

Skærm | OLED | |
Enheder | μm / μinch (omskiftelig) | |

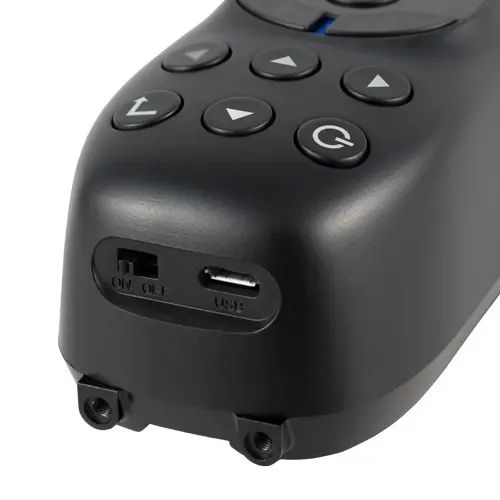

Grænseflade | Micro-USB | |
Strømforsyning | genopladeligt Li-ion batteri | |
Mål L x B x H | 150 x 60 x 43 mm | |
Vægt | 370g |
Probe til PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200 til måling af ruheden af riller.
- Testspids for riller
- Bredde > 2,5 mm
- Dybde < 10 mm
- Teststanderen PCE-RT2000 teststand anbefales til målingen
Krum overfladesensor velegnet til PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200. Sensoren bruges til at måle overflader med krumning.
- Testspids for buede overflader
- Radius > 3 mm til PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200
Udskiftning / standardsensor til PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200. Sensoren kan bruges som erstatning eller erstatning for ruhedsmåleren PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200.
- Testspids til standardapplikationer
Teststativ til PCE-RT 12xx-serien og PCE-RT 2200. Teststativet kan bruges til at montere ruhedstesteren. Teststanden muliggør præcis placering af sonden på testobjektet.
- Teststander til montering af PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200
- i forbindelse med PCE-RT2000-RP110  ;og PCE-RT2000-RP131
