Hvis der løber et medium gennem et rørsystem, er der mulighed for at installere en inline flowmåler, dvs. adskille rørsystemet og integrere en flowmåler i rørsystemet for at måle strømningshastighed. Alternativt kan flowhastigheden i rørsystemet også måles udefra ved at bruge en ultralydsflowmåler til at sende lydbølger udefra gennem mediet. I denne proces er to ultralydssensorer, der fungerer som sender og modtager, fastgjort i en defineret afstand fra hinanden på et mediebærende rør. Ultralyden udstråles i mediet i en skrå vinkel og accelereres eller decelereres afhængigt af mediumhastigheden. Dette gør det muligt at bestemme mediehastigheden i rørsystemet ved hjælp af transittidsforskelmetoden. I kombination med rørets tværsnitsareal kan volumenstrømmen eller strømningshastigheden således også bestemmes. En ultralydsflowmåler består af to væsentlige komponenter: ultralydssensorerne, som er fastgjort til rørsystemet, og evalueringsenheden, som omsætter signalerne til reelle målte værdier. PCE Instruments bruger en flowkalibreringsstand i sit kalibreringslaboratorium, hvortil der under kalibreringen pumpes vand gennem et lukket system af kobberrør. Flowhastigheden kan styres af ventiler og ved at ændre pumpehastigheden på pumpens kontrolpanel. Indtil videre er der dog kun udført etpunktskalibreringer med flowhastighed og systemet forbliver indstillet på et tryk på omkring 4 bar. De fire målesektioner er anbragt over hinanden som lange vandrette sektioner. Referencemåleren er monteret i det øverste rør. Sensorerne fra ultralydsflowmåleren, der skal kalibreres, er fastgjort til en af de tre nederste linjer med velcro. Dimensionerne af kobberrørene er 28,0 x 1,0 mm for de to øverste rør, 54,0 x 1,5 mm for den tredje og 88,9 x 2,0 for den nederste.
En magneto-induktiv flowmåler, som er nem at betjene og aflæse, er integreret i systemet som en referencemåleanordning. Under målingen genereres et magnetisk felt med konstant styrke i referencesetuppets målerør. Det magnetiske felt inducerer en spænding i det strømmende ledende vand, hvis niveau er proportionalt med strømningshastigheden. Denne spænding måles, hvorfra flowhastigheden bestemmes og vises i meter per sekund. Den målte værdi, der vises af det ultralydsflowmåler, der skal kalibreres, sammenlignes med denne værdi.
Når flowhastigheden bestemmes med ultralydssensorer, kan lydhastigheden for flydende medium spiller en afgørende rolle. Lydens hastighed afhænger dog ikke kun af materialets sammensætning, men også af dets temperatur. Ved bestemmelse af flowhastigheden med en ultralydsflowmåler skal der derfor altid tages højde for mediets temperatur. Evalueringsenheden, der er anbragt på flowkalibreringsstativet over testlinjerne, viser ikke kun flowhastigheden, men også vandtemperaturen registreret med en inline-sensor og også de aktuelle værdier for lufttemperatur og fugtighed.

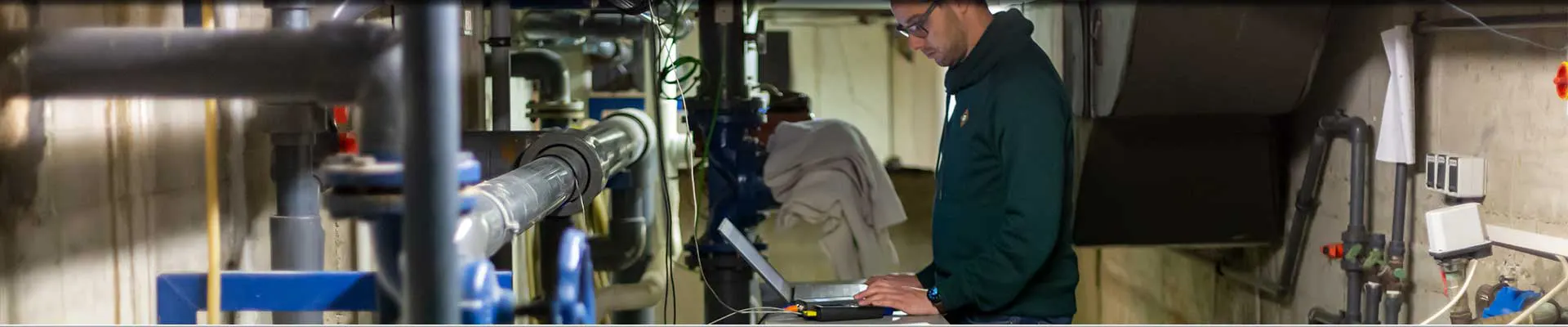

UUltralydsflowmålere kan også bruges til at bestemme varmemængder, hvis temperaturen på varmeoverførselsmediet før og efter varmeafgivelsen bestemmes af yderligere sensorer. Mobile måleinstrumenter er særligt velegnede til midlertidige kontrolmålinger, som hurtigt og lækagesikkert kan monteres på rørledningen og kan nemt afmonteres igen. Ultralydsflowmålere kan måle flowhastigheden uden at forstyrre rørsystemet og uden direkte kontakt med varmeoverførselsmediet eller kølevæsken. Sæt til at måle mængden af varme med praktiske enheder er særligt praktiske, hvor både ultralydssensorerne og temperatursensorerne er fastgjort med velcrolukninger.
Et sådant mobilt ultralydsvarmemålersæt indeholder normalt tre komponenter, ultralydsflowmåleren, en to-kanals temperaturdatalogger og softwaren til evaluering af dataene. Ultralydsflowmåleren bestemmer flowhastigheden ud fra transittiden for ultralyden i det strømmende medium. Ud fra denne strømningshastighed og det tidligere indtastede rørledningstværsnit bestemmes den volumen, der strømmer gennem systemet. Temperaturdataloggeren registrerer temperaturerne ved fremløb og retur af rørsystemet. Til dette formål er en temperaturføler fastgjort på ydersiden af fremløbsrøret og en på returrøret. Måle- og beregningsdata for de to enheder kan gemmes eller overføres til en computer under målingen.
Evalueringssoftwaren, som er specielt skræddersyet til sådanne sæt, beregner volumenflowet og temperaturen forskel mellem Vor - og retur varmeydelsen i kW eller kJ/h og varmemængden i kJ eller kWh i måleperioden. Den kan straks vise de registrerede og beregnede data i tabelform og grafisk form, hvilket muliggør direkte evaluering af målingerne ved hjælp af en bærbar computer. Hvis øjeblikkelig evaluering ikke er mulig, kan måledata, der er gemt i ultralydsflowmåleren og temperaturdataloggeren senere overføres og evalueres.
