Vindmåler PCE-HVAC 2

Varenr.: PCE-HVAC 2
2.157,00 DKK
2.696,25 DKK
4250348716026
PCE-HVAC 2
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Staurohr
1 ... 80 m/s
Ja
Ja
Leveringstid: 1 - 2 Hverdage

Pitotrørvindmåler til høje flowhastigheder med pitotrør

For flowhastigheder op til 80 m/s / bestemmer også differenstryk, volumenflow, temperatur / med datahukommelse /
Software til realtidstransmission inkluderet

PCE-HVAC-2 er en pitotrøsvindmåler fra PCE Instruments til måling af differenstryk, luftstrøm, lufthastighed og temperatur. Vindmåleren, der er udstyret med et vinklet pitotrør, er takket være sit design særdeles velegnet til hurtigt og præcist at bestemme høje lufthastigheder på op til 80 m/s. Ved måling af strømningshastigheden tilbyder denne pitotrørsvindmåler et udvalg af forskellige enheder (m/s, knob, km/t, mph, ft/min).

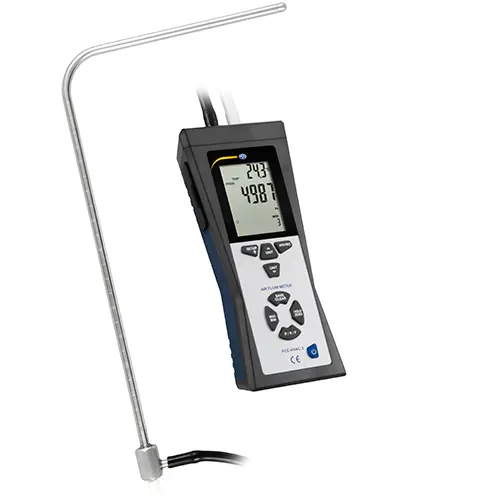

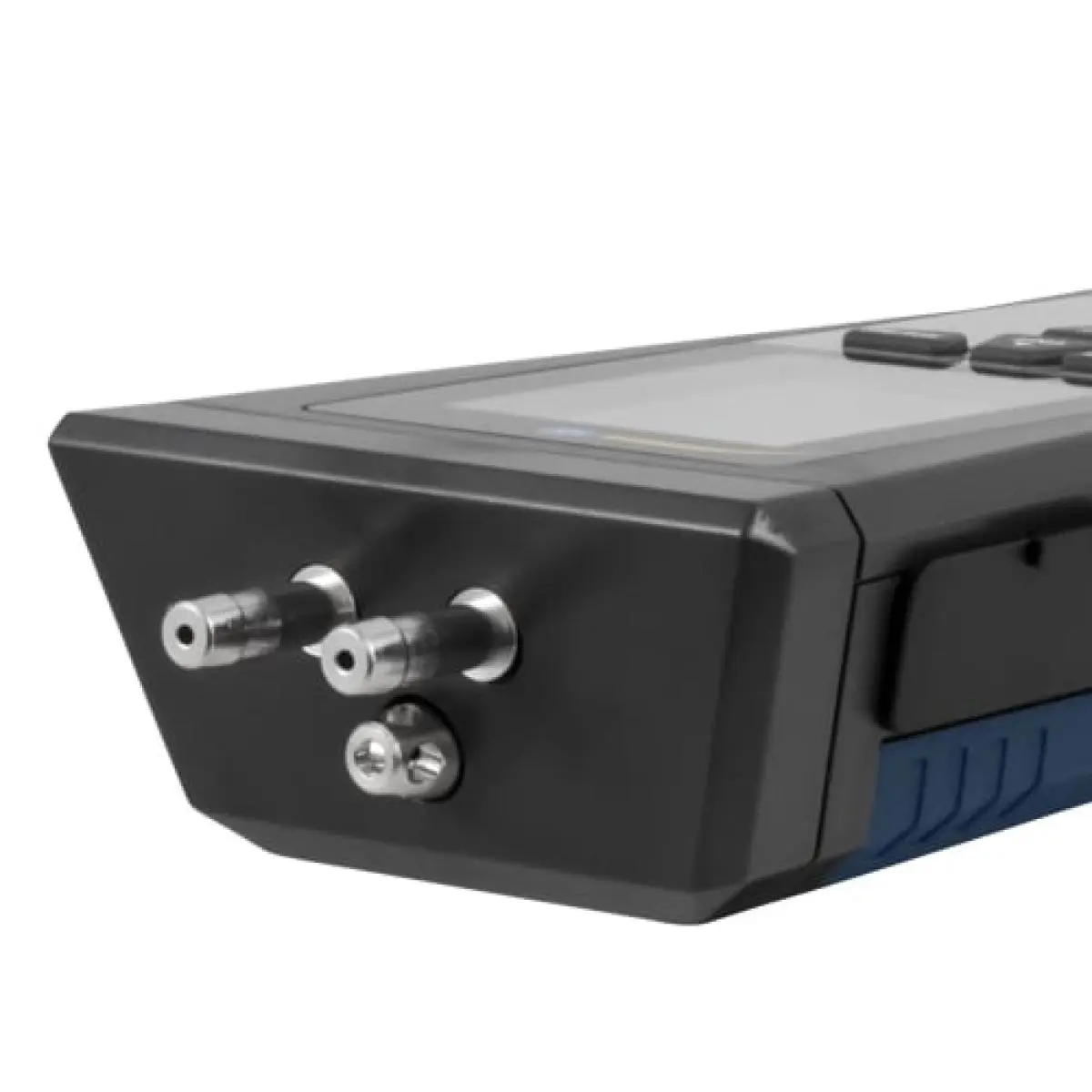

Pitotrøret, som er 33,5 centimeter langt og har en diameter på kun otte millimeter og er fastgjort til pitotrørets vindmåler, gør det muligt at bruge det i afgrænsede arbejdsområder, små åbninger og rørsystemer. PCE Instruments har udstyret måleapparatet med nogle praktiske funktioner, der gør det alsidigt. Pitotrørsvindmåleren har et gevind på undersiden, så det kan monteres på et stativ. I denne kombination har brugeren større fleksibilitet ved håndtering af Pitot-røret med to hænder fri. De to trykslanger, der medfølger i leveringsomfanget, hver 85 centimeter lange, er fastgjort til toppen af pitotrørsvindmåleren og kan derefter forbindes til det L-formede pitotrør.

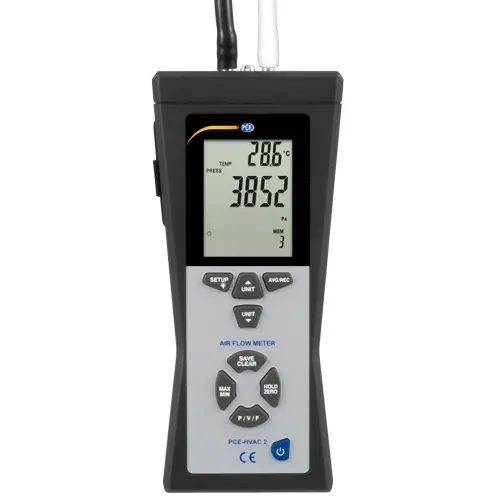

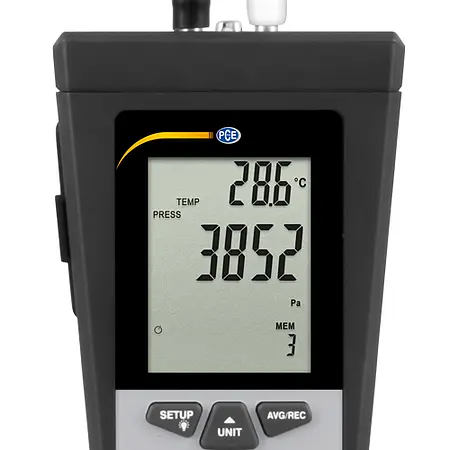

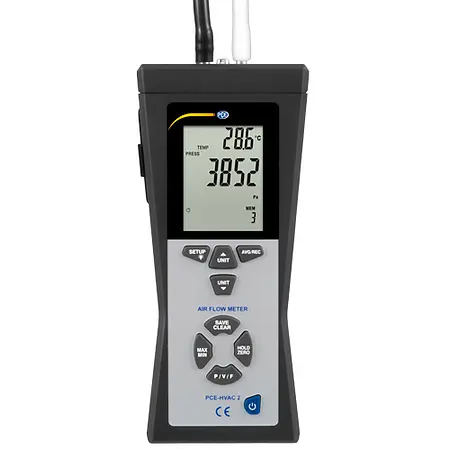

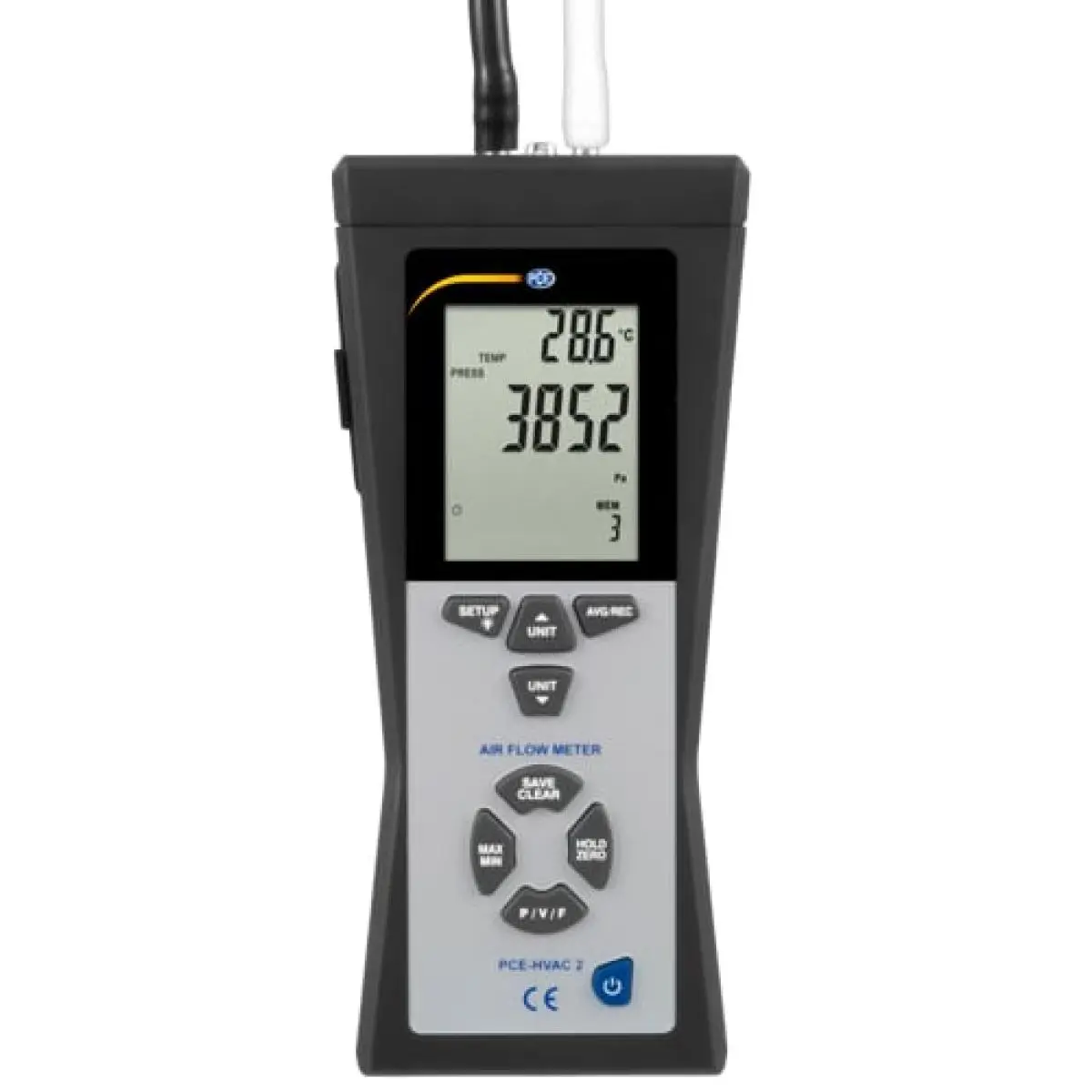

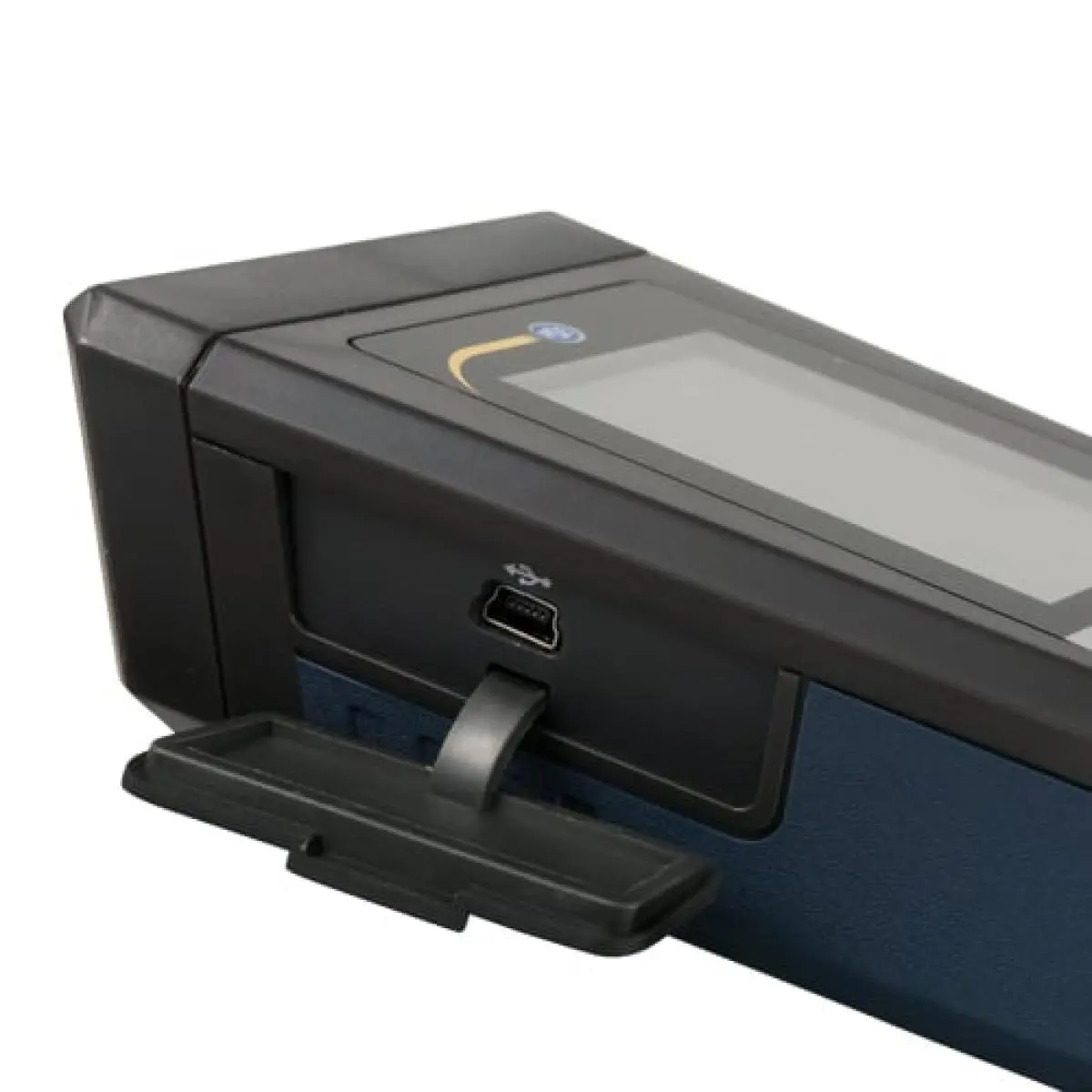

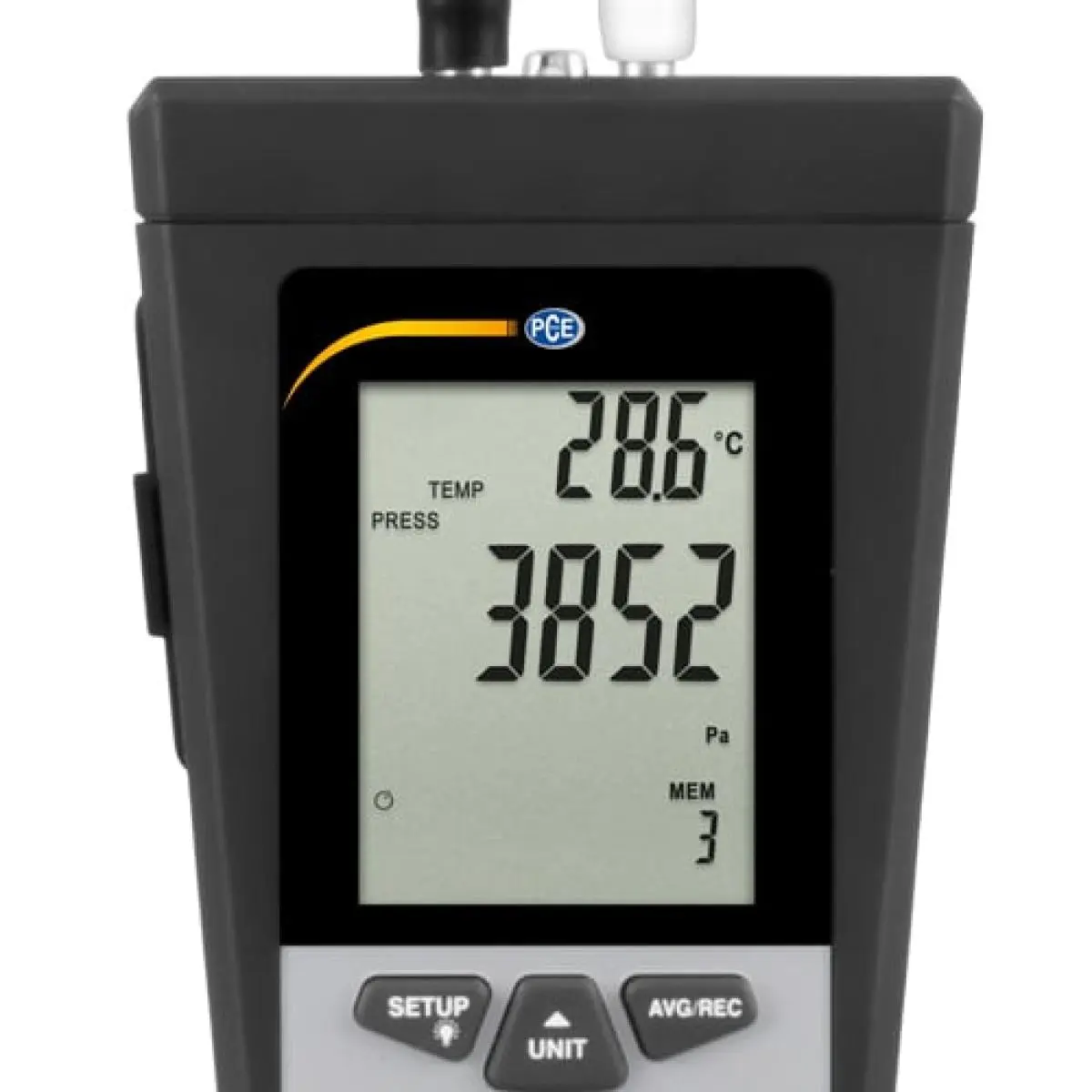

For at kunne aflæse vindmåleren optimalt under ugunstige lysforhold har vi udstyret den med et stort, baggrundsbelyst LCD-display. Vindmålerens interne hukommelse tilbyder opbevaringsmuligheder for op til 99 målte værdier pr. parameter. På denne måde kan de indsamlede data til enhver tid gemmes og genfindes. Desuden muliggør vindmåleren lagring af maksimum- og minimumværdier. Vindmåleren har en praktisk datahold-funktion, så de sidste måleresultater kan aflæses igen. En realtidsmåling kan udføres via USB-grænsefladen på vindmåleren i kombination med den software, der er inkluderet i leveringsomfanget. For at spare på batteriet har vi udstyret måleapparatet med en automatisk sluk-funktion. Pitotrørsvindmåleren slukker automatisk efter kort tid, hvis den ikke er i brug.

Anvendelsesområder Pitotrørsvindmåler

Pitotrørsvindmålere bruges fortrinsvis i klima- og ventilationsteknologi. De er ideelle til f.eks. at bestemme flowhastighed i ventilationskanaler. Dens alsidige funktioner gør pitotrørsvindmåleren fra PCE Instruments uundværlig i mange andre anvendelsesområder i handel, industri eller ved bestemmelse af høje vindhastigheder. Pitotrørsvindmåleren fra PCE Instruments kan bruges fleksibelt og leverer præcise resultater selv under vanskelige miljøforhold. Ufølsomheden af den robuste, metalliske pitotrørsonde over for mekanisk belastning er et andet plus. Disse egenskaber gør måleapparatet til en pålidelig ledsager for teknikere, installatører og eksperter.

Pitotrørets funktionsmåde

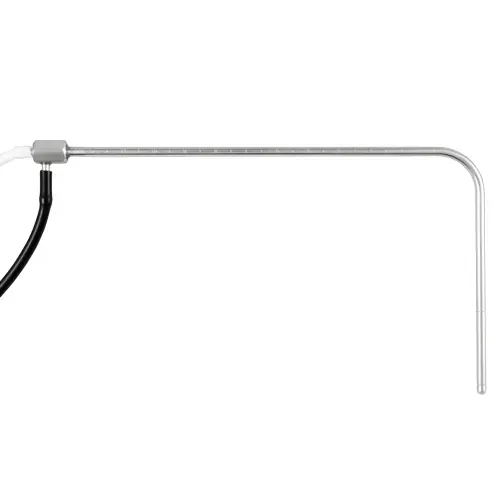

Pitotrørsvindmåleren består af to hovedkomponenter. Dette inkluderer en differenstrykmåler og et Pitot-rør, som også er kendt som et Prandtl-rør eller dynamisk tryksonde. Pitotrøret er normalt et L-formet metalrør med et hul foran. På siden er der yderligere huller forskudt med 90°. Trykket ved boringerne føres videre til differenstrykmåleren via små kanaler i metalrøret, hvilket betyder, at differenstrykket mellem totaltryk og statisk tryk kan måles.

Pitotrøret er bruges til at måle lufthastigheden med pitotrørsvindmåleren justeret parallelt med strømningsretningen og modsat strømningsretningen. Det samlede tryk, der skabes ved frontåbningen, består af det statiske tryk og det dynamiske tryk. Det statiske tryk måles via sidehullerne. Forskellen mellem det samlede tryk og det statiske tryk bruges til at bestemme det dynamiske tryk ved hjælp af den tilsluttede differenstrykmåler. Det dynamiske tryk er baseret på en hastighedskomponent, som kan konverteres til strømningshastigheden ifølge Bernoullis ligning. Pitotrørsvindmåleren er derfor ideel til at bestemme vindhastigheder.


- For lufthastighed, lufttryk, luftstrøm
- Tilføj. Visning af omgivende temperatur
- Nul balance funktion
- MIN, MAX, AVR, REC og HOLD funktion
- Baggrundsbelyst LCD
- Dobbelt måleværdivisning på LCD-skærmen
- Velegnet til høje flowhastigheder
- Intern hukommelse til 99 målte værdier
- USB-interface og software
- Måling i realtid
- Måling via pitotrør
- Differenstryk, standardmåling
- ISO-kalibrering fås som tilbehør som tilbehør
- 2 tilslutningsslanger (ca. 85 cm)
- Forskellige måleenheder (justerbare)
- Automatisk sluk (kan tændes/slukkes)

Lufttryk
Måleområde 0,7252 psi
50,00 mBar
20,07 inH2O
509,8 mmH2O
5000 Pa
Opløsning 0,0001 psi
0,01 mbar
0 ,01 inH2O
0,1 mmH2O
1 Pa
Nøjagtighed ±0,3 % af måleområdet ved 25 °C
Gentagelighed ±0,2 % (maks. ±0,5 % af læsning)
Linearitet/hysterese ±0,29 % af læsning
Trykområde 5000 Pa
Maksimalt tryk 10 psi
Svar it Typisk 0,5 sekunder
Vælgbare enheder mbar, psi, inH2O, mmH2O eller Pa

Lufthastighed
Måleområde 1 ... 80 m/s
200 ... 15733 ft/min
3,6 ... 288 km/t
2,24 ..178.66 MPH
2 ... 154,6 knob
Opløsning 0,01 m/s
1 ft/min
0,1 km/t
0,01 MPH
0,1 knob
Nøjagtighed Ved m /s: ±2,5 % af læsning
Ved ft /min, Km/h, MPH og knob: afhængig af lufthastighed og størrelse på luftkanalen

Lydstyrke
Måleområde 0 ... 99999 m³/min
0 ... 99999 ft³/min
Opløsning 0,001 . .. 100 m³/min
0,0001 ... 100 ft³/min

Temperatur
Måleområde 0 ... +50 °C
+32 ... +122 °F
Opløsning 0,1 °C
0,1 °F
Nøjagtighed ±1 °C
±2 °F

Generelt
Pitotrørsdiameter 8 mm
Længde af måleslanger hver 850 mm
Totallængde af Pitotrør 335 mm
Vis batteristatus Tilgængelig
Strømforsyning 9 V blok batteri
Driftsforhold 0 ... +50 °C / < 90 % RH ikke-kondenserende
Opbevaringsforhold -10 . .. +60 °C / < 90 % RH ikke-kondenserende
Intern hukommelse 99 aflæsninger pr. parameter
Grænseflade USB
Skærm LC-skærm
Husmateriale ABS-plast
Dimensioner Enhed: 206 x 95 x 45 mm
Pitotrør: 335 mm, Ø 8 mm
Vægt (inkl. Pitotrør, batteri og måleslanger) 600 g

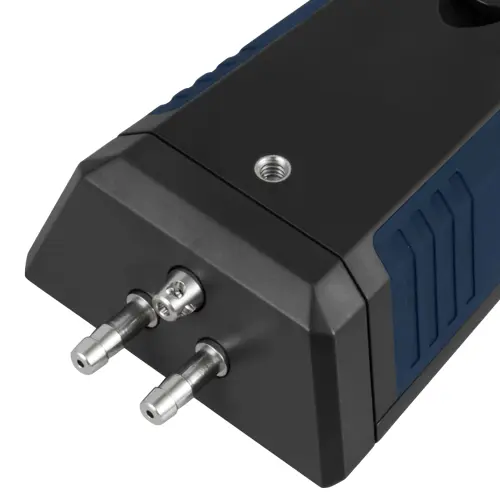

Pitotrørsvindmåleren har et gevind på undersiden, så det kan monteres på et stativ. Måleslangerne er fastgjort til toppen af pitotrørets vindmåler tilsluttet og kan s o være forbundet til pitotrøret.

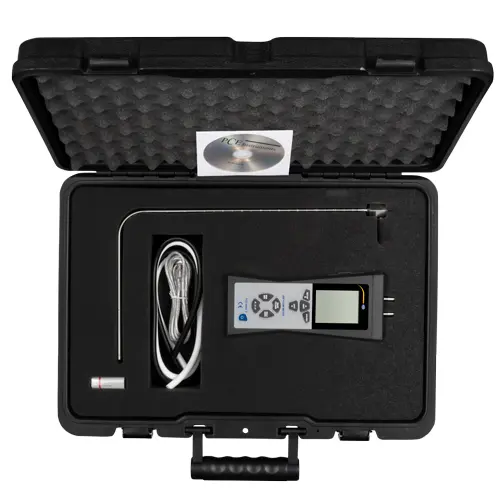

1 x Pitotrørsvindmåler PCE-HVAC2
1 x Pitotrør (vinklet)
1 x USB-kabel
1 x Bæretaske
1 x Software
2 x Tilslutningsslanger (hver 85 cm)
1 x 9 V blokbatteri
1 x Betjeningsvejledning
