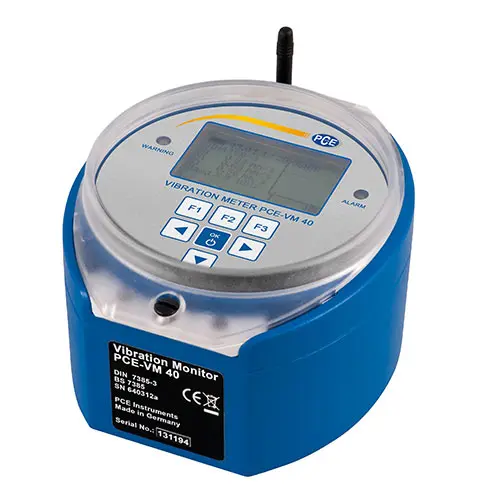

Bygningsvibrationsmåler PCE-VM 40C
Bygningsmåler i henhold til DIN 4150-3, BS 7385 og SN 640312a / Circulaire du 23/07/ 86 / triaksial accelerationssensor / med FFT-analyse / intern datalagring /
/ SMS-afsendelse, når grænsen er overskredet (med modem)

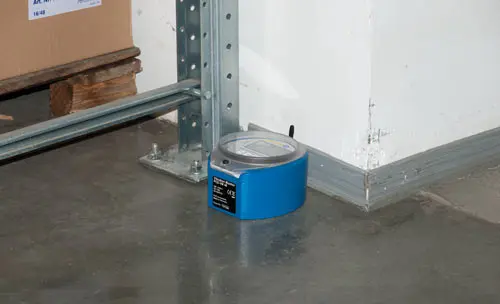

Med bygningsvibrationsmåleren på PCE-VM 40C kan svingninger, vibrationer og stød på bygninger, broer, tårne og andre konstruktioner bestemmes. Vibrationsmåleren vurderer vibrationerne i henhold til gængse standarder. Vibrationsmåleren svarer til DIN 4150-3, BS 7385, Circulaire du 23/07/86 og SN 640312a, hvilket betyder, at der kan udtales om varige skader på bygningskonstruktioner. Lavfrekvente vibrationer og stød, for eksempel forårsaget af byggepladser, trafikbelastninger eller industriel forarbejdning, overføres gennem strukturbåren støj og kan forårsage permanent skade på tilstødende beboelsesejendomme. Takket være dataloggerfunktionen kan op til 100.000 tilsvarende hændelser registreres hændelses- eller tidsstyres med bygningens vibrationsmåler.
Takket være den klare menunavigation, bygningens vibrationsmåler kan nemt indstilles til den respektive applikation. Efter at have specificeret den standard-kompatible driftstilstand kan du vælge mellem kortvarige vibrationer og langvarige vibrationer samt bygningstype (industribygning, boligbygning, monument eller rørledning). Overskridelse af grænseværdier vises direkte i enheden, og det er også muligt at sende tilsvarende hændelser via et valgfrit GSM-modul via SMS.
Udover at gemme og sende vibrationsdata, kan de målte værdier også aflæses direkte på stedet på displayet af bygningsvibrationsmåleren. Udover vibrationshastigheden i alle 3 rumlige retninger vises vektorsummen samt hovedfrekvensen og den rumlige retning med den største vibrationsamplitude. FFT-spektret og grænseværdien, der er relevant for den valgte standard, vises også.
Teknisk specifikation for bygningens vibrationsmåler PCE-VM 40C | ||
Målt variabel | Popværdi for vibrationshastighed Spidsværdi for vibrationsacceleration | |
Understøttede standarder | DIN 4150 -3; BS 7385, SN 640312A | |
Vibrationstransducer | Triaksialt piezoelektrisk forskydningsaccelerometer | |
Skærmområde (peak ) Vibrationsacceleration | 0,001 ... 15 m/s² | |
Visningsområde (spidsværdi) vibrationshastighed | 0,01 .. 2400 mm /s ved 1 Hz 0,01 ... 30 mm/s ved 80 Hz (fuld skalaværdi afhænger af frekvensen) | |
Målenøjagtighed (referencefrekvens 16 Hz) | ±3 %, ±2 cifre, 100 Hz lavpas ±3 %, ±2 cifre, 398 Hz lavpas | |
Skærm | LCD, sort/hvid, 128 x 64 punkter, belyst, 3 spidsværdier(X/ Y/Z) eller vektorsum, Hovedfrekvens, 50-linjers FFT-spektrum, Batteristatus Dato og tid | |
Alarm | Advarsels- og alarm-LED'er ved siden af displayet, Relæudgang (omskifterkontakt, maks. 100 VDC / 2 A) | |
Målehukommelse | Indbygget mikro SD-kort, maks. 100.000 målte værdier (X/Y/Z, frekvens, dato, klokkeslæt, enhedsnavn) | |
Analog/ digital konverter | 24-bit, sigma-delta | |
USB-interface | USB 2.0, CDC-tilstand, via kabel VM2x- USB | |
Akkumulator | NiMH, 4,8 V / 9 Ah, opladningstid: 10 timer Buffertilstand uden batteribrug via USB (f.eks. USB plug-in strømforsyning / USB power bank) | |
Batteritid pr. batteriopladning | 5 ... 15 dage, afhængig af temperatur, driftscyklus displaybelysningen og brug af GSM-funktionen | |
Menusprog | Tysk / Engelsk | |
Driftstemperaturområde | -20 ... +60 °C | |
Beskyttelsesklasse | IP64 | |
Mål | 150 x 140 x 80 mm | |
Vægt | 2 kg | |
Tilbehør inkluderet | USB-kabel VM2x-USB Oplader/stik til strømforsyningsenhed VM40 -CH | |
Mulighed for tilkøb af følgende udstyr | Quad-band GSM-modem (850, 900, 1800, 1900 MHz) Stativbundplade VM40-BP Headsetadapter VM40-HS |
