VDE tester PCE-ITE 50

Varenr.: PCE-ITE 50
Wireless
7.067,00 DKK
8.833,75 DKK
4250348714787
PCE-ITE 50
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 1 - 2 Hverdage
Robust installationstester / Isolationsmodstand / Jordingsmodstand / Sløjfeimpedans / Spændingsmåling / Lavimpedansmåling / RCD-test

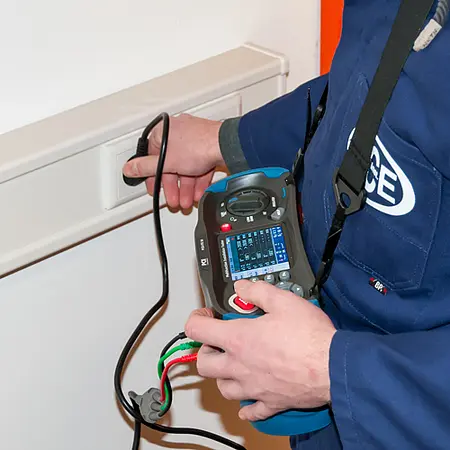

PCE-ITE 50 er en robust installationstester med et stort 3,5" TFT LCD-farvedisplay. Udover de forskellige måletilstande som isolationsmodstand, jordmodstand, sløjfeimpedans, spænding, lavimpedansmåling og RCD-test giver PCE-ITE 50 VDE testeren også mulighed for at tage billeder af målingerne. Med VDE Testeren PCE-ITE 50 kan du sikre dig, at faste installationer installeres sikkert og korrekt. Takket være det dobbelte display, de intuitive symboler og den høje synsvinkel kan du bruge VDE Testeren PCE-ITE 50 til at udføre dine målinger komfortabelt og hurtigt. Med lavimpedansmålingen af installationstesteren PCE-ITE 50 kan du jorde ledere, potentialudligningsstænger og beskyttelsesledere. Tjek for lav modstandskontinuitet. Måleområdet for lavimpedansmåling af PCE-ITE 50 VDE testeren er i området 0...2000 Ω med en opløsning på 0,001...1 Ω. Den nok vigtigste måling af installationstesteren PCE-ITE 50 er måling af isolationsmodstanden. Ved måling af isolering er elektriske ledninger spændingsførende for at tillade fejlstrømme, der forårsager materialevandring eller varme at strømme. I de fleste tilfælde er disse reststrømme så minimale, at de ikke registreres af beskyttelsesanordninger og i værste fald kan føre til brand. Installationstesteren PCE-ITE 50 kan udføre installationsmålingen med en testspænding på 125 V, 250 V, 500 V eller 1000 V. Teststrømmen er i hvert tilfælde 1 mA. Jordmålingen af installationstesteren PCE-ITE 50 foregår uafhængigt af netforsyningen. For at bringe alle systemer og kredsløb i et strømforsyningssystem til et fælles potentiale (referencejord eller referencepotentiale) og for at beskytte mod kortslutningsstrømme og overspændinger, bør jordingsmodstanden være så lav som muligt. Med et måleområde på 0...2000 Ω og en opløsning på 0,01...1 Ω tilbyder DT-6650 installationstesteren alle forudsætninger for en meningsfuld måling af jordingsmodstand.

- 3,5" farve TFT LCD-skærm
- Sløjfemodstand LN, L-PE og N-PE
- Justerbar FI-teststrøm
- SD-kort og Bluetooth
- Dobbelt skærm
- God/dårlig FI-test
- Lav ohm-måling
- Op til 1000 V-terminal spænding

Tekniske specifikationer

Isoleringstest

Klem
spænding

Måleområde

Opløsning

Nøjagtighed

Teststrøm

Kortslutning
strøm

125 V (0 ... 10 %)

0,125 ... 4 MΩ

0,001 MΩ

± (2 % + 10 cifre)

1 mA @ belastning 125 kΩ

<= 1 mA

4,001 ... 40 MΩ

0,01 MΩ

± (2 % + 10 cifre)

40,01 ... 400 MΩ

0,1 MΩ

± (4 % + 5 cifre)

400,1 ... 1000 MΩ

1 MΩ

± (5 % + 5 cifre)

250 V (0 ... 10%)

0,125 ... 4 MΩ

0,001 MΩ

± (2 % + 10 cifre)

1 mA ved belastning 250 kΩ

<= 1 mA

4.001 ... 40 MΩ

0,01 MΩ

± (2 % + 10 cifre)

40,01 ... 400 MΩ

0,1 MΩ

± (3 % + 2 cifre)

400,1 ... 1000 MΩ

1 MΩ

± (3 % + 2 cifre)

500 V (0 ... 10 %)

0,125 ... 4 MΩ

 0,001 MΩ



± (2 % + 10 cifre)

1 mA ved belastning 500 kΩ

<= 1mA

4.001 ... 40 MΩ

0,01 MΩ

 >

± (2 % + 10 cifre)

40,01 ... 400 MΩ

0,1 MΩ

± (3 % + 2 cifre)

400,1 ... 1000 MΩ

1 MΩ

± (4 % + 5 cifre)

1000 V (0 ... 10 %)

0,125 ... 4 MΩ

0,001 MΩ

± (3 % + 10 cifre)

1 mA @ belastning 1 MΩ

<= 1 mA

4,001 ... 40 MΩ

0,01 MΩ

± (2 % + 10 cifre)

40,01 ... 400 MΩ

0,1 MΩ

± (3 % + 2 cifre)

400,1 .. .1000MΩ

1MΩ

± (4% + 5 cifre)

Lav ohm/lav ohm måling

Måleområde

Opløsning

Nøjagtighed

Maks. No load belastning
spænding

Overbelastningsbeskyttelse

2.000Ω

0,001Ω

± (1,5 % + 30 cifre)

5,8 V

 250 Vrms



20,00 Ω

0,01Ω

± (1,5 % + 3 cifre)

5,8V

250Vrms

200,0Ω

0,1Ω

± (1,5% + 3 cifre)

5,8 V

250 Vrms

2000 Ω

1 Ω

± (1,5 % + 5 cifre)

5,8V

250Vrms

Kontinuitet Tester

Måleområde

Opløsning

Maks. no load spænding

Overbelastningsbeskyttelse

Kortslutning
strøm

2000 Ω

0,01Ω

5,8V

250 Vrms

>= 200 mA

Sløjfemodstand

L-PE (Hi-Amp) : Teststrøm 4,0 A

Måleområde

Opløsning

Nøjagtighed

0 .23 ... 9,99Ω

0,01Ω

± (4 % + 4 cifre)

10,0 ... 99,9 Ω

0,1Ω

                       ± (4 % + 4 cifre)


100 ... 999Ω

1Ω

± (4 % + 4 cifre)

L-PE (uden udløsning): teststrøm 15 mA

Måleområde

Opløsning

Nøjagtighed

0,23 ... 9,99Ω

0,01Ω

± (5 % + 6 cifre)

10.0 ... 99,9Ω

0,1Ω

± (5 % + 6 cifre)

100 ... 999 Ω

1Ω ± (5 % + 6 cifre)


LN: Teststrøm 4,0 A


Måleområde

Opløsning

Nøjagtighed

0,23 ... 9,99 Ω

0, 01 Ω

± (4 % + 4 cifre)

10,0 ... 99,9Ω

0,1Ω

± (4 % + 4 cifre)

100 ... 999 Ω

1 Ω

± (4 % + 4 cifre)

RCD-test

RCD (ind)

10mA, 30mA, 100mA, 300mA, 650mA, 1. A

Faktorer

x 1/ 2, x1, x2 , x5

Udløsertidsnøjagtighed

± (1 % + 1 ms)

Test den aktuelle bølgeform

sinus (AC), puls (DC)

udløsningskarakteristika

G og S

Triggertid

0° eller 180°

Spændingsområde

194...260 V AC (50/60 Hz)

Nøjagtighed af strømmåling

± (5 % + 2 cifre)

RCD-typer Type A, type AC

Spændingsmåling

Måleområde

Opløsning

Nøjagtighed

80...500 V AC/DC

1 V

± (2 % + 2 cifre)

Frekvensmåling

Måleområde

Opløsning

Nøjagtighed

45...65 Hz



1 Hz

 p> ±2 Hz



Jordmåling

Måleområde

Opløsning

Nøjagtighed

0,00...99,99 Ω

0,01Ω

± (2 % + 30 cifre)

100,0...999,9Ω

0,1Ω

± (2 % + 6 cifre)

1000...2000Ω

1Ω

± (2 % + 6 cifre)

Generelle specifikationer

Strømforsyning

8 x 1,2...1,5 V AA-batterier

Driftstid

ca. 15 timer

Målekategori

CAT III 600 V

Beskyttelsesklasse

IP 65

Skærm

3.5 " ; TFT (320 x 240 pixels)

Driftsmiljø

0...45 °C
0...95 %rH, ikke-kondenserende

Mål

24,2 cm x 10,5 cm x 14,5 cm

Vægt

1,56 kg


Leveringsomfang
1 x VDE Tester PCE-ITE 50

1 x Brugervejledning


Tilbehør

Varenr.: CAL-ITE
CAL-ITE kalibreringscertifikat for installationstestere
ISO-kalibreringscertifikat for en installationstester, certificerer nøjagtigheden og kræves ofte for at overholde DIN ISO 9000.

- 6 parametre
- isolationsmodstand
- jordingsmodstand
- sløjfeimpedans
- spænding / frekvens
- lavimpedansmåling
- RCD test


Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres
