VDE tester PCE-ET 5000

Varenr.: PCE-ET 5000
21.389,00 DKK
26.736,25 DKK
4250348719126
PCE-ET 5000
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 1 - 2 Hverdage
 VDE tester med hukommelse / Mobilbrug mulig takket være batteri / Modstandsmåling /
Beskyttelsesledertest / Visuel forbindelseshjælp / Lynafledertest / Baggrundsbelysning
Test af forstyrrende spændinger, frekvenser og strømme

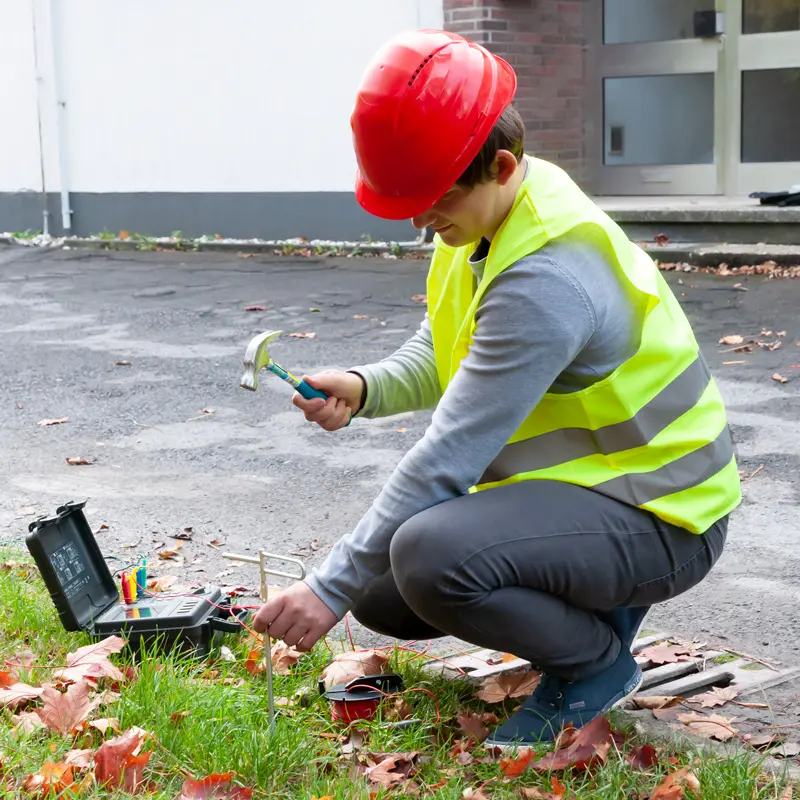

VDE testeren er en alsidig modstandsmåler. En lang række modstandsmålinger kan udføres med denne VDE tester. Med VDE testeren er det muligt at udføre en normal modstandsmåling af 2- eller 4-polede applikationer. Det er også muligt at bestemme jordens modstand med VDE testeren. Tilsvarende jordspyd er inkluderet i leveringsomfanget af VDE testeren til måling af jordmodstanden. Disse jordspyd kan nemt forbindes til VDE testeren ved hjælp af det separate 20 meter lange kabel, der medfølger.

En anden vigtig målefunktion er måling af modstanden af lynafledere, f.eks. denne måling bruges til at kontrollere lynaflederne i for eksempel skoler eller universitetsbygninger, og er af elementær betydning for at udlede et muligt lynnedslag i jorden. Denne VDE tester kan bruges til at afgøre, om lynaflederen er korrekt forbundet til jorden, og om den har den rigtige modstandsværdi til at aflade lyn i jorden.

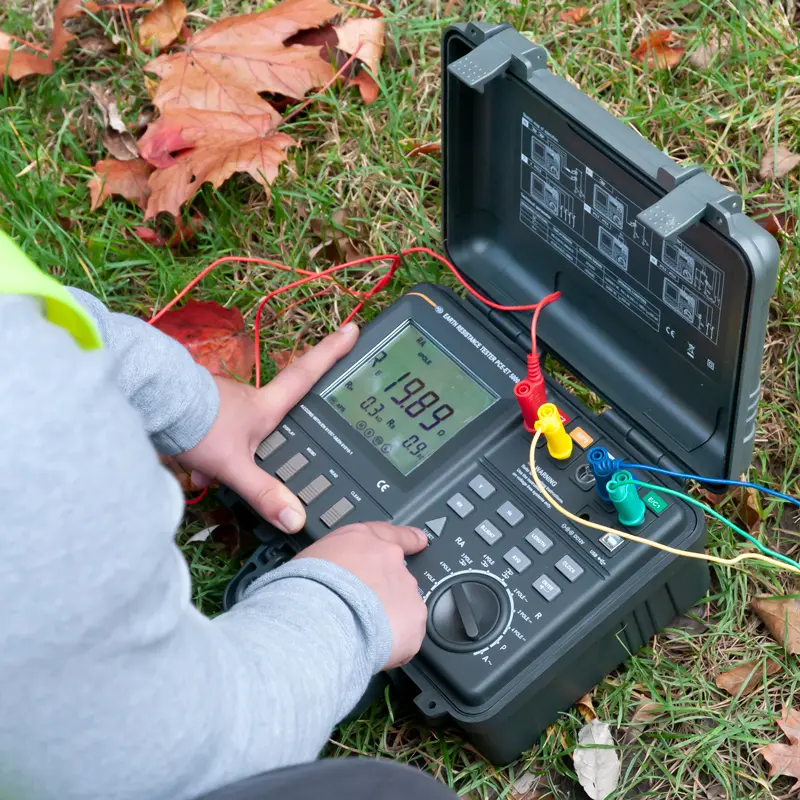

For at sikre en perfekt måling har VDE testeren en måleforbindelsesgenkendelse. Efter at operatøren har indstillet VDE testeren til den ønskede målefunktion, lyser de terminaler, der skal bruges. Hvis den forkerte forbindelse er valgt af operatøren, signalerer VDE testeren dette til operatøren både akustisk og visuelt. Samtidig afvises målingen fra VDE testeren, indtil måleopsætningen er korrekt tilsluttet. Dette begrænser massivt fejlmålinger fra den intelligente VDE tester. VDE testeren har også en hukommelse. Efter en måling kan måledataene overføres fra VDE testeren til en pc og evalueres.

- Mobil brug takket være genopladeligt batteri og batterier
- Datahukommelse til senere analyse på pc'en
- Visuel forbindelseshjælp til nem betjening
- Alarm ved forkert tilslutning af måleledningen
- Direkte og indirekte modstandsmåling
- Interferensstrømme, interferensspændinger, interferensfrekvenser

3-polet jordmodstand
Testspænding 20, 48 V AC
Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kortslutningsstrøm 250 mA
Testtid 26 sekunder
Probemodstand Rs <100 kΩ
Hjælpejordingsmodstand Rh <100 kΩ
Opløsning 0,001 Ω
Måleområde Re 0,02 Ω ... 300 kΩ
Nøjagtighed
±(5 % + 10 cifre)
Volt <24V
Fst 16 ... 400 Hz

Nøjagtigheden måles i et område på 0 ... 28 ° C, < 80 % RH (ikke-kondenserende) garanteret.
Responstid <15 sekunder (Tid, der kræves for at nå den specificerede nøjagtighed efter start af målingen med middelværdifunktionen slået fra.)

4-polet jordmodstand
Testspænding 20, 48 V AC
Testfrekvens
94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kortslutningsstrøm 250 mA
Testtid 30 sekunder
Probemodstand Rs <100 kΩ
Hjælpejordingsmodstand Rh <100 kΩ
Opløsning 0,001 Ω
Måleområde Re 0,02 Ω ... 300 kΩ
Nøjagtighed ±(5 % + 10 cifre)
Volt <24 V
Fst 16 ... 400 Hz

Nøjagtighed måles i et miljø på 0 ... 28 °C, < 80 % RH (ikke-kondenserende) garanteret.
Responstid <25 sekunder (Tid, der er nødvendig for at nå den specificerede nøjagtighed efter start af målingen med middelværdifunktionen slået fra.)

3-polet jordmodstand med strømklemme
Testspænding 20, 48 VAC
Test Frekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kortslutningsstrøm 250 mA
Testtid 26 sekunder
Probemodstand Rs
<100 kΩ
Hjælpejordmodstand Rh <100 kΩ
Opløsning 0,001 Ω
Måleområde Re 0,02 Ω ... 20 kΩ
Nøjagtighed ±(5 % + 10 cifre)
Volt <24 V
Fst 16 ... 400 Hz

Nøjagtigheden måles i et miljø på 0 ... 28 °C, < 80 % RH (ikke-kondenserende) garanteret.
Responstid <25 sekunder (Tid, der er nødvendig for at nå den specificerede nøjagtighed efter start af målingen med midlingsfunktionen slået fra.)
Hvis den aktuelle når den aktuelle klemme er for lav, kan målingen afbrydes.

4-benet jordingsmodstand med strømklemme
Testspænding 20, 48 V AC
Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz , AFC
Kortslutningsstrøm 250 mA
Testtid 26 sekunder
Probemodstand Rs <100 kΩ
Hjælpejord modstand Rh <100 kΩ
opløsning 0,001 Ω
Måleområde Re 0,02 Ω ... 20 kΩ
Nøjagtighed ±(5 % + 10 cifre)
moms <24 V
Fst 16 ... 400 Hz

Nøjagtigheden måles i et miljø på 0 ... 28 °C, < 80 % RH (ikke-kondenserende) garanteret.
Responstid <25 sekunder (Tid, der er nødvendig for at nå den specificerede nøjagtighed efter start af målingen med midlingsfunktionen slået fra.)
Hvis den aktuelle når den aktuelle klemme er for lav, kan målingen afbrydes.

Jordmodstand kun med strømklemmer
Testspænding 48 V AC
Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC

Kortslutningsstrøm

250 mA
Testtid 26 sekunder
Måleområde Re 0,02 Ω ... 150 Ω
Opløsning 0.001Ω
Nøjagtighed ±(5 % + 10 cifre)
Ust <24 V
Fst 16 ... 400 Hz

Nøjagtigheden måles i et miljø på 0 ... 28 °C, < 80 % RH (ikke-kondenserende) garanteret.
Responstid <25 sekunder (Tid, der er nødvendig for at nå den specificerede nøjagtighed efter start af målingen med midlingsfunktionen slået fra.)
Hvis den aktuelle når den aktuelle klemme er for lav, kan målingen afbrydes.

Jordmodstand (afstandsmodstand)
Testspænding 20, 48 V AC
Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kortslutningsstrøm 250 mA
Testtid 26 sekunder
Opløsning
0,001 Ω * m
Måleområde Re 0,02 Ω ... 1000 kΩ * m
Nøjagtighed ±(5 % + 10 cifre)

2-polet modstandsmåling (AC)
Testspænding 20 VAC
Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kortslutningsstrøm 250 mA
Testtid 26 sekunder
Måleområde Re 0,02 Ω ... 300 kΩ
Opløsning 0,001Ω
Nøjagtighed ±(5 % + 10 cifre)
Volt <24 V
Fst 16 ... 400 Hz

2-polet modstandsmåling (DC )
Testspænding 20 V DC
Kortslutningsstrøm 250 mA
Testtid
26 sekunder
Måleområde Re 0,02 . .. 3kΩ
Opløsning 0,001Ω
Nøjagtighed ±(5 % + 10 cifre)
Volt <3 V
Fst 16 ... 400 Hz

4-polet modstandsmåling (DC)
Testspænding 20 V DC
Kort -kredsløbsstrøm 250 mA
Testtid 26 sekunder
Måleområde Re 0, 02Ω ... 3kΩ
Opløsning 0,001Ω
Nøjagtighed ±(5 % + 10 cifre)
Volt <3 V
Fst 16 ... 400 Hz

Linjekompensation
Testspænding 20, 48VAC
Testfrekvens 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Kortslutningsstrøm 250 mA
Testtid 26 sekunder
Opløsning
0,001Ω
Måleområde Re 0,02 Ω ... 30 Ω
Nøjagtigt ±(3 % + 10 cifre)
Volt <24V
Fst 16 ... 400 Hz

Interferensspænding
Måleområde ±50 V DC
  1 ... 50 V AC
Opløsning 0,1 V
Nøjagtighed ±(5 % + 5 cifre)

Interferensstrøm
Måleområde 20 mA ... 2 A
Opløsning 1 mA
Nøjagtighed ±(5 % + 5 cifre)

Interferensfrekvens
Måling rækkevidde 16 ... 400 Hz
Opløsning 1 Hz
Nøjagtighed ±(1 % + 10 cifre)

Andre specifikationer
Datalagring 100 aflæsninger
Driftsforhold 0 ... 40 °C, <80 % RH (ikke-kondenserende erend)
Opladningsmiljøforhold 10 ... 40 ° C, <80 % RF (ikke-kondenserende)
Opbevaringsbetingelser -10 ... 50 °C, <90 % RH (ikke-kondenserende)
Opbevaringsbetingelser for batteriet -20 ... 30 °C, <80 % RF (ikke-kondenserende)
Lagerhøjde <12.000 m
Driftshøjde <2.000 m
Tangediameter 51 mm

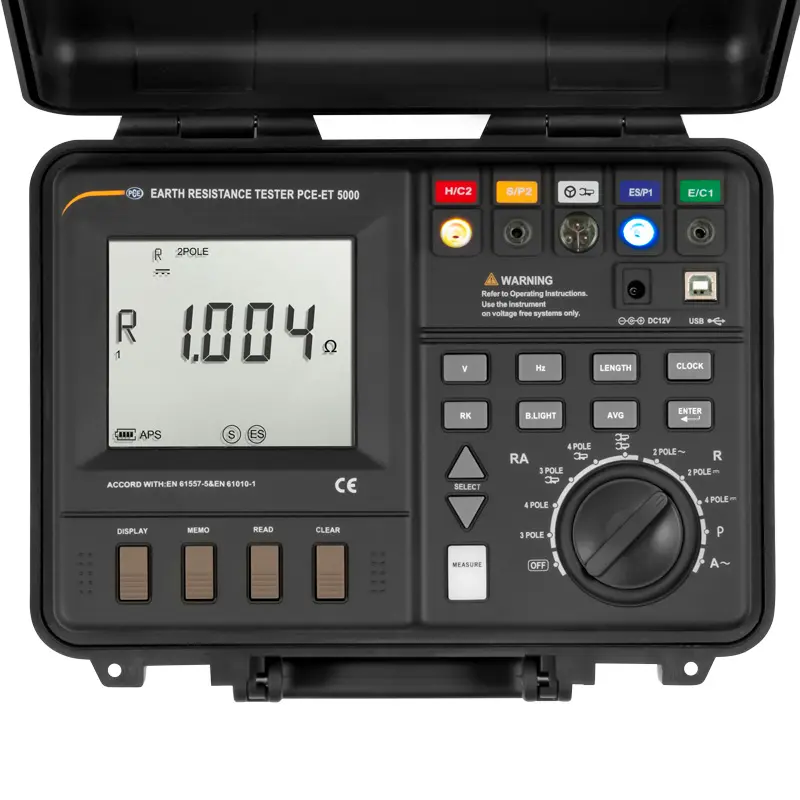

Skærm Baggrundsbelyst LCD, 9999 cifre
Skærmens måleområde overskredet > LIMIT
Vis under måleområdet -
Måling af frekvens jordmodstand / Lækstrøm 1 Hz (Hvis gennemsnitsværdifunktionen er aktiveret: én værdi hvert fjerde sekund )
Spændingsmålefrekvens 2 Hz
Måling af frekvensinterferensspænding 4 Hz
Måling af frekvensinterferensfrekvens 1 Hz
Måler frekvensinterferensstrøm 1 Hz
Interfaces Målestik: E, ES, S, H, klemmestik
USB-B, ladestik
Batteristrømforsyning 6 x 1,5 VD LR14-batterier
Strømforsyning iht. u 1 x 7,2 V nikkelmetalhydrid-batteripakke
Strøm forsyningsenhed Primær: 100 ... 240 V, 50 ...60 Hz
  Sekundær: 12V, 3A
maks. Strømforbrug med strømforsyning 15 VA
maks. Strømforbrug med batteri eller genopladeligt batteri 6 VA
Køretid i batteritilstand ca. 5 timer
Batteritid ca. 9 timer (uden baggrundsbelysning)
Maksimal indgangsspænding
Maksimal indgangsspænding relateret til jord 300 V rms (CAT III)
Isoleringsstyrke 6880 V AC: 15 sekunder
Overspændingsbeskyttelse 250 VAC mellem terminaler
Mål 260 x 125 x 280 mm
Vægt ca. 2,5 kg
Standarder Sikkerhed: EN61010-1: 2001, EN61010-031:2002
  Forureningsgrad 2 , CAT III 300V,
  EMC: EN61000 -3 -2:2000, IEC61326-1:1997 A

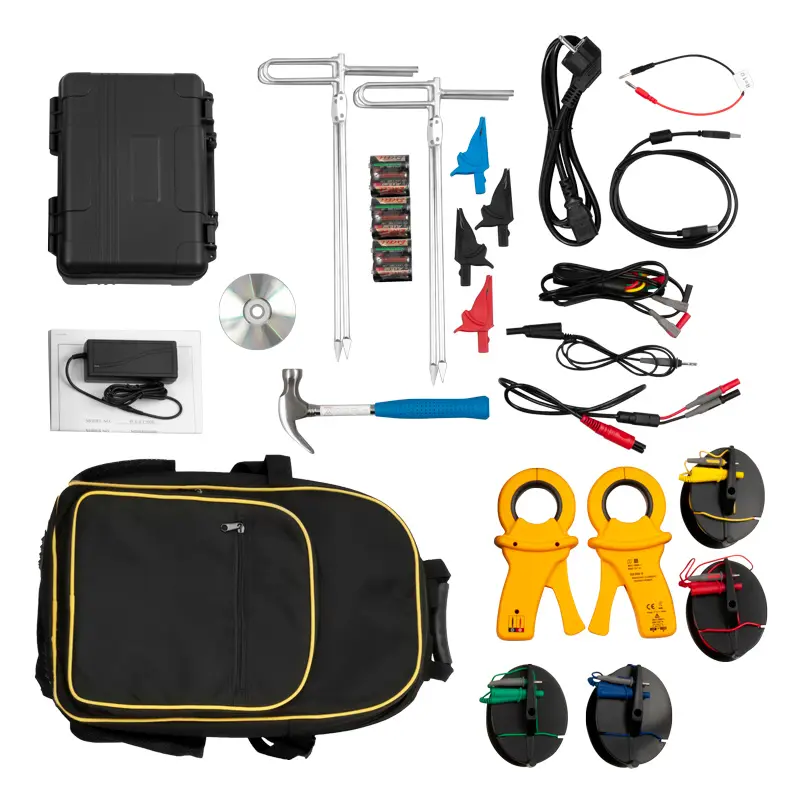

1 x VDE Tester PCE-ET 5000
4 x Alligatorklemmer
1 x Strømforsyningsenhed
1 x USB-kabel
4 x Testkabler
1 x Spændingsklemmekabel
1 x Strømklemmekabel
6 x 1,5 VC-batterier

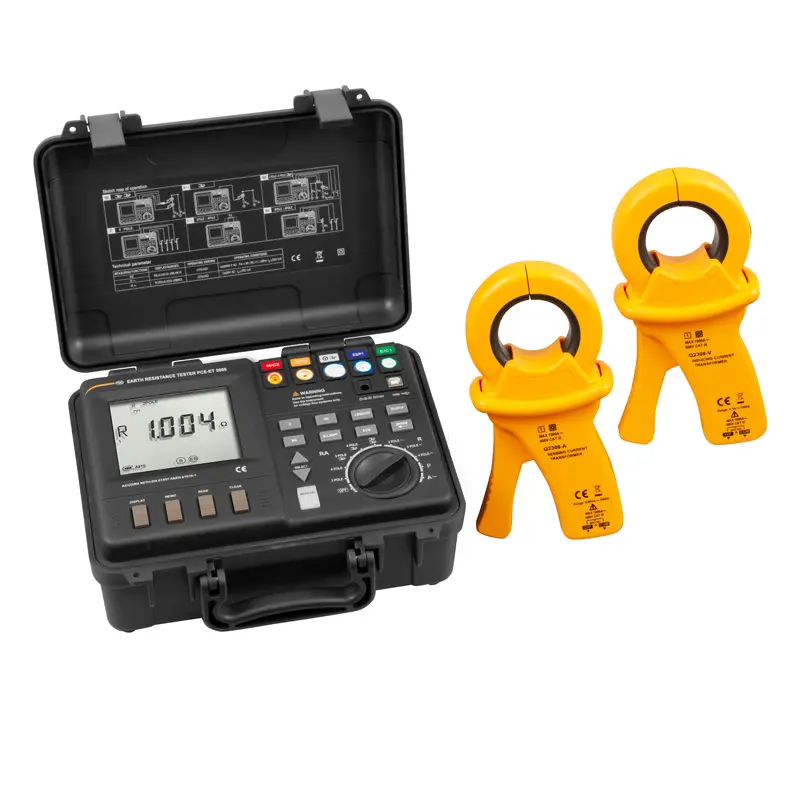

2 x Strømklemmer
1 x Genopladeligt Ni-MH-batteri
4 x Stikprøver
1 x brugervejledning
