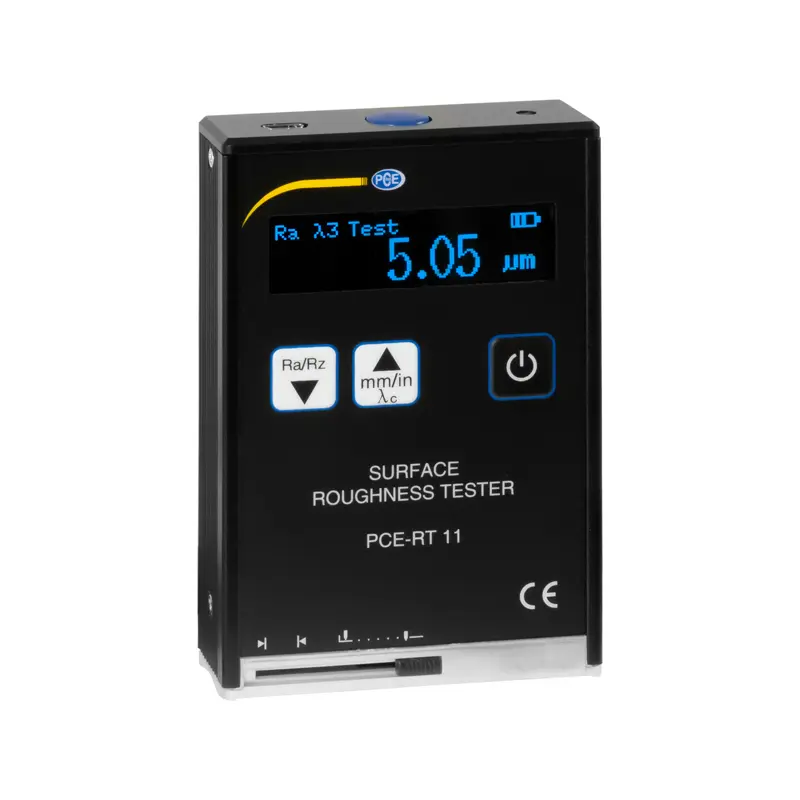

Overfladetesteren er en bærbar måleenhed til bestemmelse af overfladeruheden i henhold til Ra, Rz, Rq og Rt på kun én enhed. Den lille overfladetester er specielt designet til hurtig måling af ruhed. Ruhed (forældet også ruhed) er et begreb fra overfladefysikken, der beskriver ujævnheden i overfladehøjden.
Overfladetesteren fungerer efter det samme piezoelektriske mikrosondeprincip som laboratoriemåleapparaterne med høj præcision. Den lette håndtering af overfladetesteren samt den høje repeterbarhed kendetegner enheden. Efter et tryk på en knap scanner den piezoelektriske mikrosonde på overfladetesteren overfladen inden for få sekunder og viser derefter straks digitalt enten værdien Ra, Rz, Rq eller Rt på.
Rz = gennemsnitlig top-til-dal højde
Den gennemsnitlige top-til-dal-højde Rz er det aritmetiske gennemsnit af de største individuelle top-til-dal-højder af flere tilstødende individuelle målesektioner.
Ra = aritmetisk middel ruhed
Ra er den almindeligt anerkendte og internationalt anvendte ruhed parameter. Det er det aritmetiske gennemsnit af de absolutte værdier af profilafvigelserne i referenceafsnittet. Den målte numeriske værdi Ra er altid mindre end Rz-værdien bestemt på den samme ruhedsprofil.
Rt = maksimal ruhed
Den maksimale ruhed Rt er Afstand mellem det højeste og laveste punkt i måleafsnittet.
Rq = RMS Roughness
Rq er den gennemsnitlige kvadratiske rod af alle ordinatværdier inden for det enkelte måleafsnit l. Rq svarer til betegnelsen RMS (Root Mean Square).
Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.
Ruhedsparametre | Ra, Rz, Rq, Rt | |
Nøjagtighed | ± 15 % | |
Gentagelighed | <12% | |

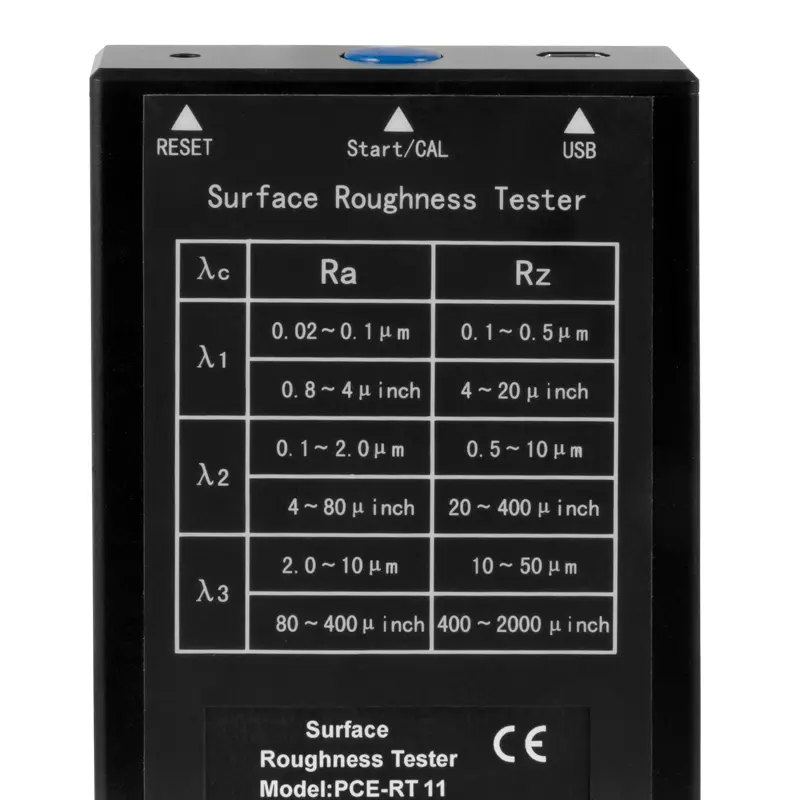

Måleområde Rz, Rt | 0,1 ... 50 µm | |
Måleområde Ra, Rq | 0,05 ... 10 µm | |
Afskæringslængder | 0,25 mm, 0,8 mm og 2,5 mm | |
Samlet scanningsafstand | 6 mm | |
Scanningshastighed | 1 mm/s | |

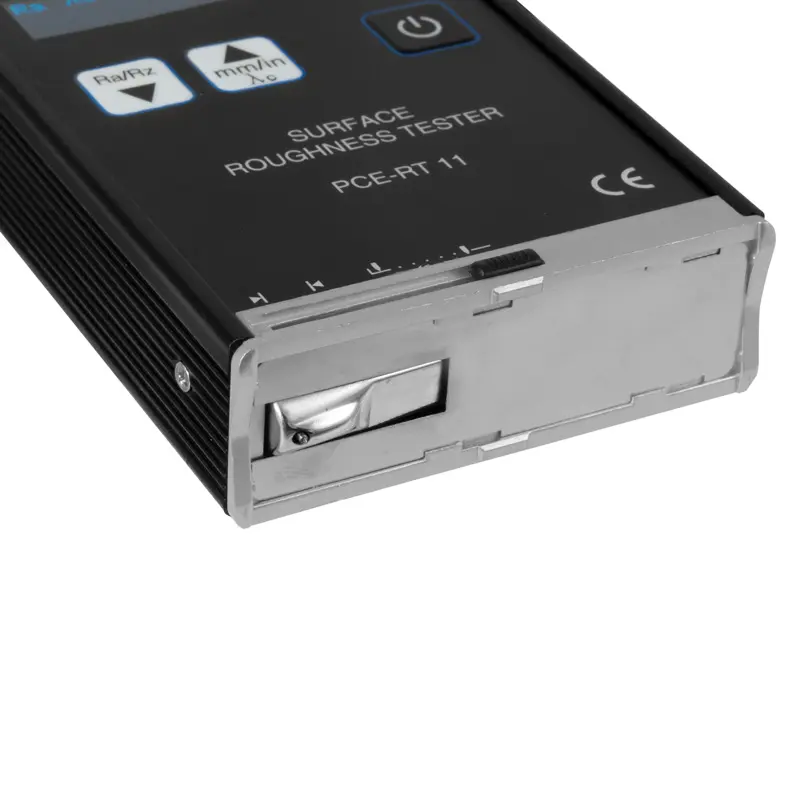

Stylus-system | Piezoelektrisk stylus | |
Diamant styli | 10 µm ±1 µm spidsradius | |
Tiltevinkel | 90° (+5° eller -10°) | |
Skærm | OLED -Skærm | |
Omgivelsestemperatur | -20 ... +40 °C | |
Fugtighed | <90% | |
Strømforsyning | 3,7 V Li-ion batteri | |
Opladningstid | 3 timer | |
Mål | 106 × 70 × 24 mm | |
Ge vægt | 200 g |
