  5. Niveaumåler PCE-SLS 20

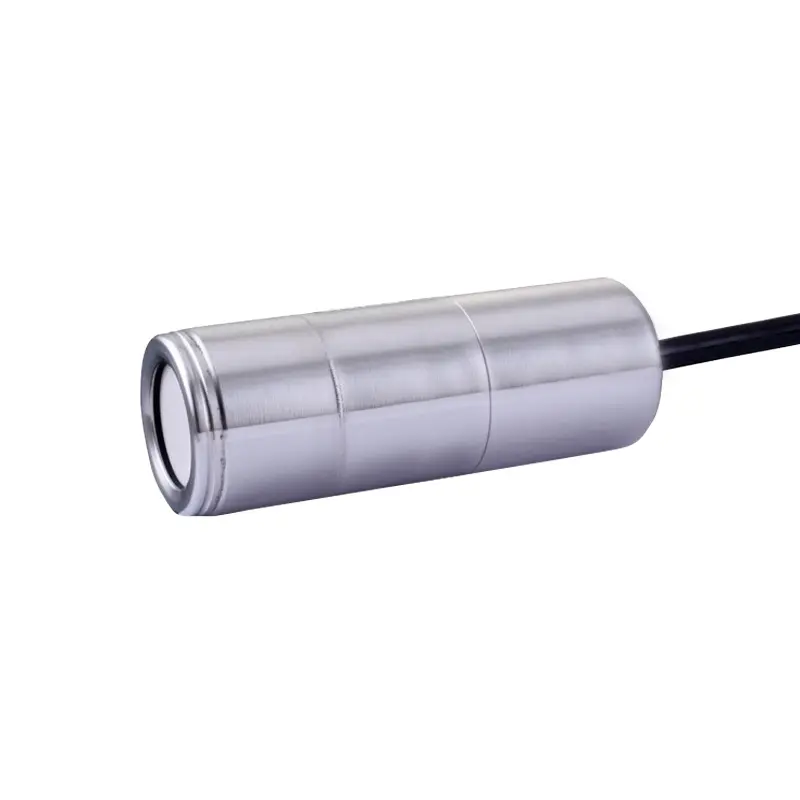

Niveau sensor

Niveau sensor [Zoom]
Niveau sensor

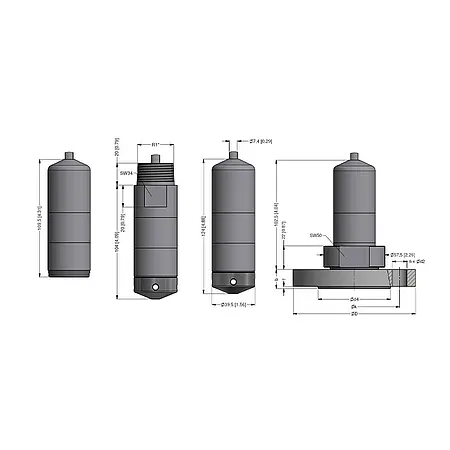

Påfyldningssensordimensioner

Niveaumåler PCE-SLS 20

Varenr.: PCE-SLS 20
EAN: 4250348723086
3.184,00 DKK
3.980,00 DKK
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
:
4250348723086
PCE-SLS 20
Leveringstid:2 Wochen (Auftragsbezogene Fertigung)
Grundprisen ganges med kabellængden.
m
Kabellængde genberegnes baseret på længden og den valgte kabeltype!

Beskrivelse

Dykbar niveaumåler i rustfrit stål
Hydrostatisk niveaumåler med keramisk membran op til 200 mH2O målbar/
4 ... 20 mA / 0 ... 10 V output / ±0,35 % nøjagtighed

Niveaumåleren i rustfrit stål er velegnet til at måle niveau i processen. Dyksonden er særligt velegnet til niveaumåling af spildevand, forurenede eller højviskose medier. Niveaumåleren i rustfrit stål bruger en kapacitiv keramisk målecelle og bruger trykket til at bestemme påfyldningsniveauet i beholdere. På grund af den høje nøjagtighed på ±0,35 % af måleområdet, er den rustfri stål-dypprobe også velegnet til lave fyldningsniveauer. Måleområdet for den rustfri niveaumåler strækker sig fra 0 ... 0,4 mH2O til 0 ... 200 mH2O. Hvilket svarer til et tryk på 40 mbar til 20 bar. Den rustfrie niveaumåler udsender den målte værdi som et analogt signal i 4 ... 20 mA eller 0 ... 10 V, afhængigt af varianten. Det betyder, at niveaumåleren kan tilsluttes næsten enhver procesevalueringsenhed.

Funktioner

- Nominelle tryk op til 200 mH2O
- Nøjagtighed 0,35 % af måleområdet
- 39,5 mm diameter
- Velegnet til Drikkevandsproduktion
- Keramisk sensor
- Kan bruges til snavsede og tyktflydende medier

Specifikationer

Nominelt tryk Fyldningshøjde Overbelastning
0,04 bar 0 ... 0,4 mH2O 2 bar
0,06 bar 0 ... 0,6 mH2O 2 bar
0,1 bar 0 ... 1 mH2O 4 bar
0,16 bar0 ... 1,6 mH2O 4 bar
0,25 bar 0 ... 2,5 mH2O 6 bar
0,4 bar 0 ... 4 mH2O 6 bar
0,6 bar 0 ... 6 mH2O 8 bar
1 bar 0 ... 10 mH2O 8 bar
1,6 bar 0 .. . 16 mH2O 15 bar
2,5 bar 0 ... 25 mH2O 25 bar
4 bar 0 ... 40 mH2 O 25 bar
6 bar 0 ... 60 mH2O35 bar
10 bar 0 ... 100 mH2O 35 bar
16 bar 0 ... 160 mH2O 45 bar
20 bar 0 ... 200 mH2O 45 Bar

Nøjagtighed (valgbar) ≤ ±0,35 % f.s. (standard)
≤ ±0,25 % f.s. Mb. (valgfrit)
Udgangssignal (valgbart) 4 ... 20 mA (2-leder)
0 ... 10 V (3-leder)
Byrde Rmax = [(UB - UB min) / 0,02 A] Ω
Påvirkningseffekter Hjælpeeffekt: 0,05 % FSO / 10 V
Byrde: 0,05 % FSO / kΩ
Langsigtet stabilitet ≤ ± 0,1 % FSO/år ved referencebetingelser
starttid 700 ms
Gennemsnitlig svartid ≤ 200 ms
Maksimal svartid 380 ms
Målehastighed 5 Hz
Temperaturfejl ≤ ± 1 % af læsning Mb. (-20 ... 80 °C)
Kortslutningsstyrke permanent
Beskyttelse mod omvendt polaritet ingen skade, men også ingen funktion
Beskyttelse mod lyn 2-leder: integreret
3-leder: Uden
Forbindelseskabel (valgbar) PVC (-5 ... 70 °C) grå Ø 7,4 mm
PUR (-25 ... 70 °C) sort Ø 7,4 mm
FEP 4 (-25 ... 70 °C) sort Ø 7,4 mm
TPE-U (-25 ... 125 °C) blå Ø 7,4 mm

Afskærmet kabel med integreret luftslange som reference til det omgivende lufttryk. Frithængende dykprober med FEP-kabler bør ikke bruges hvis virkningerne af højt ladede processer kan forventes.

Hus Rustfrit stål 1.4404
Sætninger (valgbare) FKM
EPDM
FFKM
Separationsmembran (valgbar) Keramisk Al2O3 96 %
Keramisk Al2O399 ,9%
maks. Strømforbrug 21 mA
Medie Vand
Spildevand
Brændstoffer og olier
Anvendelsesområder Drikkevandsproduktion
Spildevandsrensningsanlæg
Vandbehandling
Niveauovervågning på åbne beholdere
Brændstofopbevaring
Tankbatterier
Biogasanlæg
Driftsbetingelser -25 ... 125 °C
Laboratorieforhold -40 .. 40 °C
Mål Ø 39,5 mm x 124 mm
Vægt ca. 400 g (uden kabel)


Leveringsomfang

1 x Niveaumåler i rustfrit stål PCE-SLS 20 - i den valgte konfiguration
1 x Betjeningsvejledning
