Netværksanalysator PCE-PA 8000

Varenr.: PCE-PA 8000
13.577,00 DKK
16.971,25 DKK
4250348707109
PCE-PA 8000
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 1 - 2 Hverdage
Strømanalysator PCE-PA 8000
med datalagring på SD-kort, PC-interface

Med amperemeteret Med strømklemmer PCE-PA 8000 er det muligt at måle og registrere effekten i et enkelt- og trefaset kredsløb. Langtidsmålinger kan udføres med amperemeteret PCE-PA 8000. Måleapparatet gemmer måledataene på et plug-in SD-kort i XLS-format. Det betyder, at måledataene bekvemt kan evalueres på computeren. Optageintervallet kan frit vælges fra 2 til 7200 sekunder.

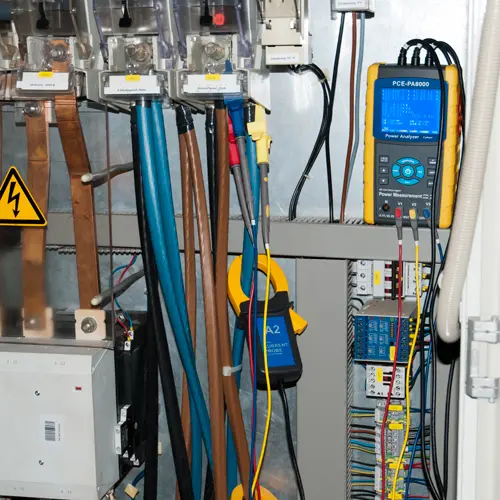

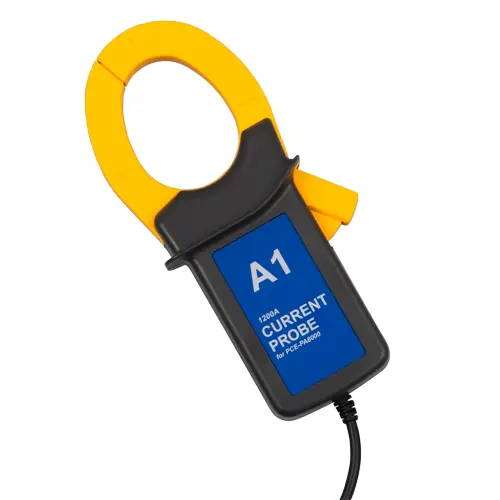

Energimåleren er i stand til at udføre energimålinger og bestemme effektfaktoren og fasevinklen. Strømklemmerne på effektanalysatoren PCE-PA 8000 kan bruges til lederdiametre op til 50 mm. Måleapparatet er derfor ideelt egnet til brug i strømforsyningsnettet. Alle målte værdier kan læses med et blik takket være det store 3,7" display. Dette muliggør en hurtig analyse af de aktuelle målte værdier og giver et overblik over strøm, spænding og den forbrugte effekt.


- 3-faset strømanalyse i 3-faset/4-leder, 3-faset/3-leder, 1-faset/2-leder, 1-faset/3-leder netværk
- Ægte RMS-måling af strøm og spænding
- Måling af effektiv , tilsyneladende og reaktiv effekt
- bestemmelse af fasevinkel og effektfaktor
- måling af aktiv, tilsyneladende og reaktiv energi
- spændingsmåling op til 600 V (AC)
- strømmåling op til 1200 A (AC)
- Opfylder sikkerhedsstandarderne IEC 1010 og CAT III 600V
- Indbygget kalender med realtidsur
- Registrering af aflæsninger på SD-kort
- Data bliver mere bekvemt Evaluering og videre brug gemt som en Excel-fil
- Live målinger på pc'en mulig via valgfrit datakabel
- Large 3,7" Dot Matrix Display


Spændingsmåling (AC V)



Måleområde
10 V ... 600 V (fase til Neutral)
10 V ... 600 V (fase til fase)
Opløsning 0,1 V
Nøjagtighed ± (0,5% + 0,5V)

Strømmåling (AC  A)
Måleområde 20 A
Opløsning 0,001A (< 10 A)
0,01 A (=10 A)
Nøjagtighed ± (0,5% + 0,1A)
Måleområde 200 A
Opløsning 0,01 A (< 100 A)
0,1 A (= 100 A)
Nøjagtighed ± (0,5 % + 0,5 A)
Måleområde 1200 A
Opløsning 0,1 A (<1000 A)
1 A (= 1000 A)
Nøjagtighed ± (0,5 A + 5 A)

Reelt effektmåleområde Opløsning Nøjagtighed
0 KW ... 9.999 KW
10 KW ... 99.99 KW
100 KW ... 999,9 KW
1 MW ... 9.999 MW
0,001 KW
0,01 KW
0,1 KW
0,001 MW
± (1 % + 0,008 KW)
± (1 % + 0,008 KW)
± (1 % + 0,8 KW)
± (1 % + 0,008 MW)

Tilsyneladende effektmåleområde Opløsning Nøjagtighed
0 KVA ... 9.999 KVA
10 KVA ... 99,99 KVA
100 KVA ... 999,9 KVA
1 MVA ... 9,999 MVA
0,001KVAR
0.01KVAR
0.1KVAR
0.001MVAR
± (1% + 0,008KVAR)
± (1% + 0,08KVAR)
± (1% + 0,8KVAR)
± (1% + 0,008 MVAR)
    ;
Reaktiv effekt Måleområde Opløsning Nøjagtighed
0 KVAR ... 9.999 KVAR
10 KVAR ... 99.99 KVAR
100KVAR . .. 999.9KVAR
1MVAR ... 9.999MVAR
0.001KVAR
0.01KVAR
0.1 KVAR
0,001 MVAR
± (1 % + 0,008 KVAR)
± (1 % + 0,08 KVAR)
± ( 1 % + 0,8 KVAR)
± (1 % + 0,008 MVAR)

Aktivt energimåleområde Opløsning Nøjagtighed
0 KWH ... 9.999 KWH
10.00 KWH ... 99.99 KWH
100.0 KWH ... 999.9 KWH
1 MWH .. 9.999 MWH
0,001 KWh
0,01 KWh
0,01 KWh
0,001 MMh
± (2 % + 0,008 KWh)
± (2 % + 0,08 KWh)
± (2 % + 0,8 KWh)
± (2% + 0,008 MWh)


Tilsyneladende energimåling interval

Opløsning Nøjagtighed
0 KVAH ... 9.999 KVAH
10.00 KVAH ... 99.99 KVAH
100,0 KVAH ... 999,9 KVAH
1 MVAH ... 9,999 MVAH
0,001 KVAh
0,01 KVAh
0,01 KVAh
0,001 MVAh
± (2 % + 0,008 KVAh)
± (2 % + 0,08 KVAh)
± (2 % + 0,8 KVAh)
± (2% + 0,008 MVAh)

Reaktiv energimåling interval Opløsning Nøjagtighed
0 KVARH ... 9.999 KVARH
10.00 KVARH ... 99.99 KVARH
100,0 KVARH ... 999,9 KVARH
1 MVARH ... 9,999 MVARH
0,001 KVARh
0,01 KVARh
0,01 KVARh
0,001 MVARh
± (2 % + 0,008KVARh)
± (2 % + 0,08 KVARh)
± (2% + 0,8 KVARh)
± (2% + 0,008 MVARh)
  ;
Måleområde for effektfaktor 0 ... 1
Opløsning 0.01
Nøjagtighed ± 0,04

Måleområde for fasevinkel -180° ... 180°
Opløsning 0,1°
Nøjagtighed ± 1°

Frekvensmåleområde 45 Hz ... 65 Hz
Opløsning 0,1 Hz
Nøjagtighed 0,1 Hz

Generelle specifikationer

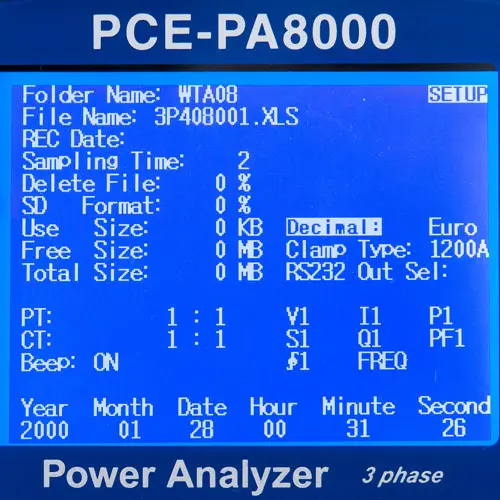

Skærm 3.7" Dot matrix LCD (320 * 240 pixels) med LED-baggrundsbelysning
Målbare elektriske mængder AC V, AC A, aktiv effekt, tilsyneladende effekt, aktiv effekt, effektfaktor, fasevinkel, linjefrekvens
Spændingsmåleområder 10 V ... 600 V AC, autorangering
Aktuelle måleområder 0,2 A ... 1200A AC, automatisk / manuel rækkevidde
Sikkerhedsstandard IEC1010CAT III 600V
Indgangsmodstand AC V 10 MOhm
Driftsfrekvensstrømklemmer 40 Hz ... 1 kHz
testet arbejdsfrekvens
strømklemmer
45 Hz ... 65 Hz
Overbelastningsbeskyttelse
AC A
AC V 720 V RMS
1300A med strømklemme
Opbevaring SD-kort
Optagelsesinterval 2 sekunder ... 7200 sekunder
Dataloggerfunktion Realtidslagring på SD-kort
Dataoutput via USB eller RS232 afhængigt af tilslutningskablet
Driftstemperatur 0 °C .. .50 °C
Omgivende luftfugtighed < 80 % RF
Strømforsyning >

8 x 1,5 V AA-batterier, 9V strømforsyning


Aktuelt forbrug Måler: 300 mA DC
Strømspænde: 34 mA DC
maksimal kabeldiameter 50 mm
vægt Måleapparat: 948 g (inkl. batterier)
Strømspænde: 467 g (inkl. kabel)
Mål Meter: 225 x 125 x 64 mm
Strømspænde: 210 x 64 x 33 mm
Spændekæbe: 86 mm (udvendig)

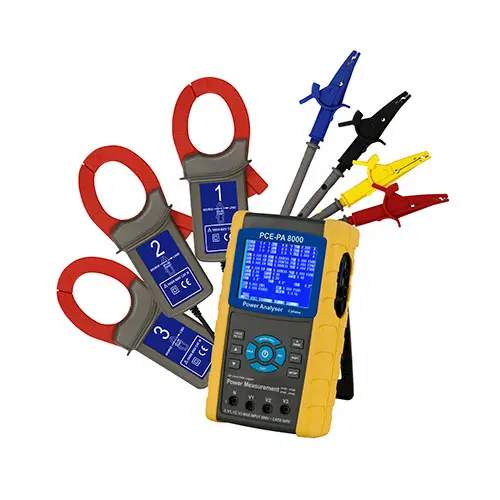

1 x netværksanalyseenhed PCE-PA 8000
3 x strømklemmer
4 x testledninger
4 x alligatorklemmer
1 x SD-hukommelseskort 2 GB
1 x Strømforsyning 9V DC
8 x 1,5 V AA-batterier
