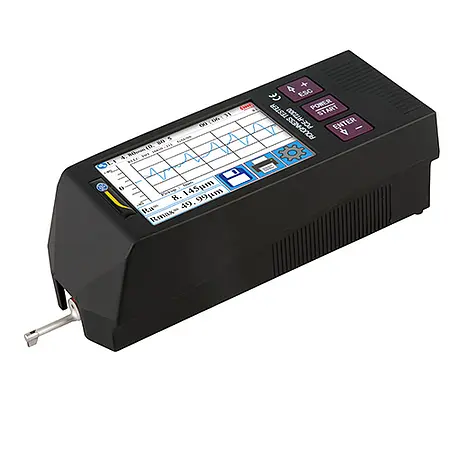

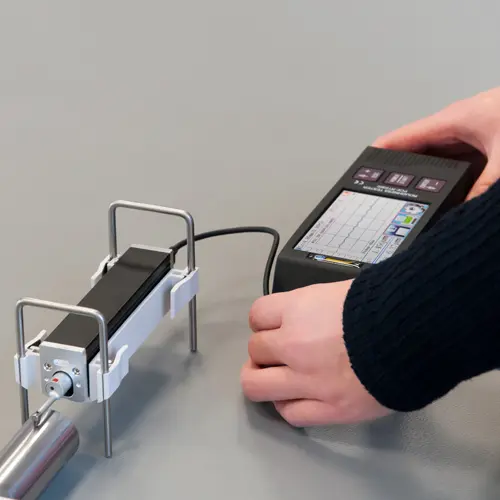

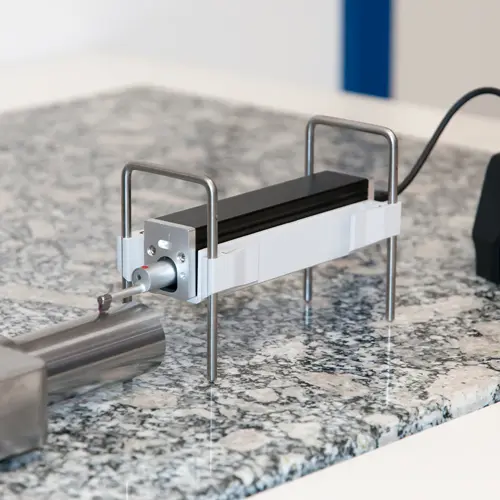

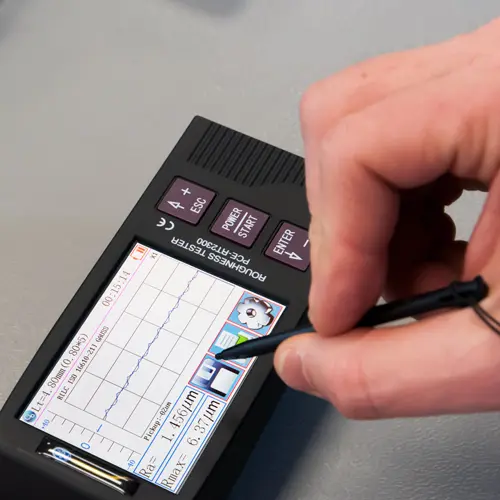

Ruhedsmåleren bruges til at måle ruheden af overflader. Ruhedstesteren har en aftagelig snescooter. Denne egenskab gør det muligt at bestemme overfladeruheden med ruhedstesteren selv på små eller smalle profiler. De målte værdier vises på et stort LCD-display af ruhedstesteren. Ruhedsmåleren betjenes også via dette display. Ruhedstesteren drives af et internt batteri. Dette batteri kan drives af en konventionel USB-strømforsyning.
Måling areal | 320 µm | |
Nøjagtighed | ± 10 % | |
Gentagelsesnøjagtighed | ± 7 % | |
Opløsning | ± 20 µm : 0 ,01 µm ± 40 µm: 0,02 µm ± 80 µm: 0,04 µm | |

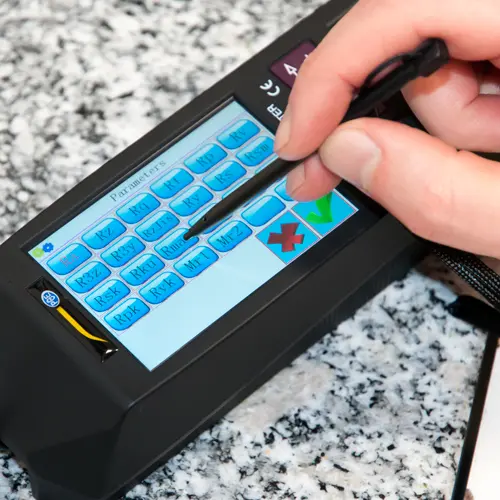

Måleparametre | Ra, Rz, Rq, Rt, Rc, Rp, Rv,R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk , Mr1, Mr2 | |
Målestandarder | ISO4287, ANSI b46.1, DIN4768, JISb601 | |
Grafik | Primær profil (ruhed + bølgethed) Ruhedsprofil (ruhed) Belastningskurver | |
Målefilter | RC, PC-RC, Gauss, DP | |
Målesektion (afskåret) | 0, 25 mm, 0,8 mm, 2,5 mm | |
Målelængde | 1 ... 5 * målesektion max 17,5 mm (inkl. før- og efterrejse) | |
Sensor | Diamantsondespids 90° 5 µm | |
Trykkraftsensor | < 4 mN | |
Fremføringshastighed | 0,25 mm: 0,135 mm/s 0, 8 mm : 0,5 mm/s 2,5 mm: 1 mm/s |
|
Skærm | 3,5" LC-skærm | |
Strømforsyning | 3,7 V LiIon-batteri 5 V / 800 mA USB-strøm adapter |
|
Driftstid | 50 timer | |
Driftsforhold | -20 ... 40 °C / maks. 90 % RF | |
Opbevaring forhold | -40 ... 60 °C / maks. 90 % RF | |
Dimensioner | Hovedenhed: 158 x 55 x 52 mm Motorenhed: 115 x 23 x 27 mm |
|
Vægt | ca. 500 g | |
