UCI Materialetester PCE-3500 til non-destruktiv måling af hårdhed /
Stort LCD-farvedisplay / Med software / HV, HRC, HRB, HB og MPa skala /
Med hukommelsesfunktion / Udskiftelige prober / 136 ° Vickers Diamond
UCI materialetester PCE-3500 bruges til non-destruktiv hårdhedsmåling af metalliske komponenter. UCI-materialetesteren fungerer efter Ultrasonic Contact Impedance-metoden. I UCI-metoden exciteres en Vickers-diamant ved testsonden med naturlig resonans. Ved at trykke på testsonden bestemmes vibrationsfrekvensen afhængig af overfladens hårdhed og afhængig af materialets elasticitetsmodul og kontaktfladen er fugtet. Overfladens hårdhed kan bestemmes ud fra det resulterende frekvensskifte under hensyntagen til en materialekarakteristik.

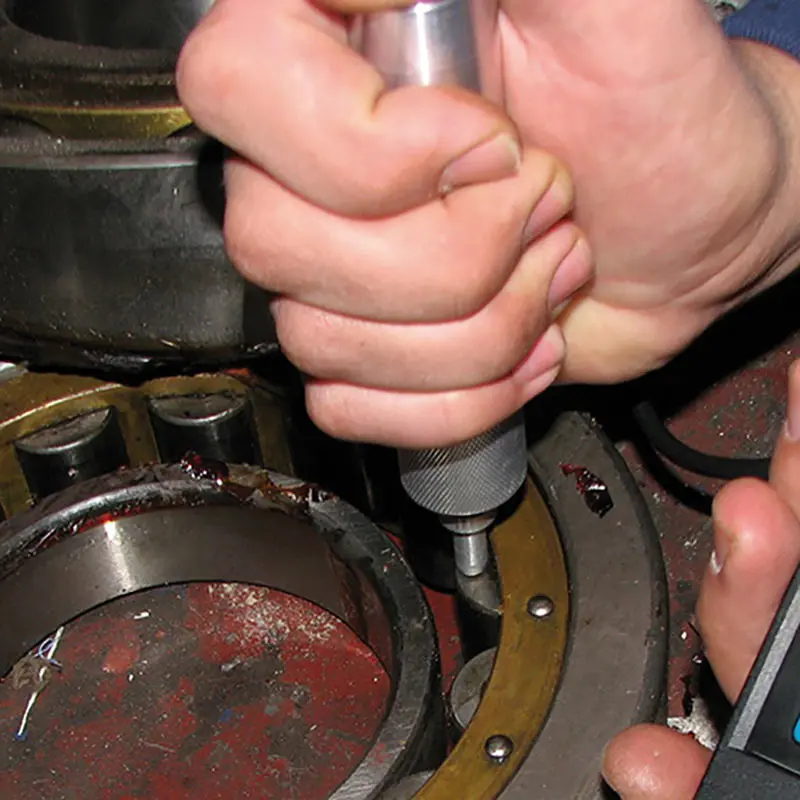

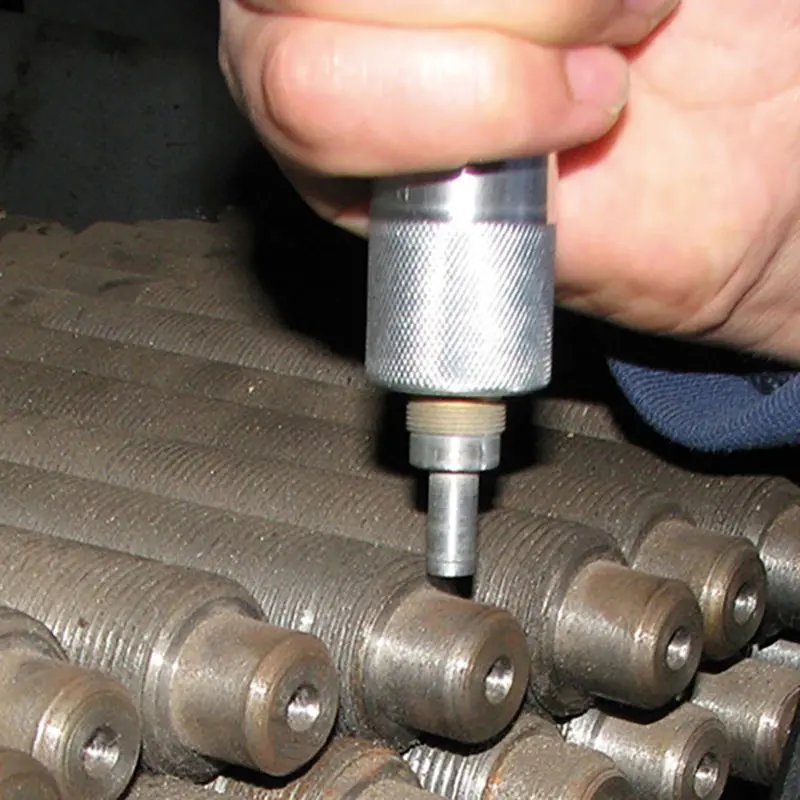

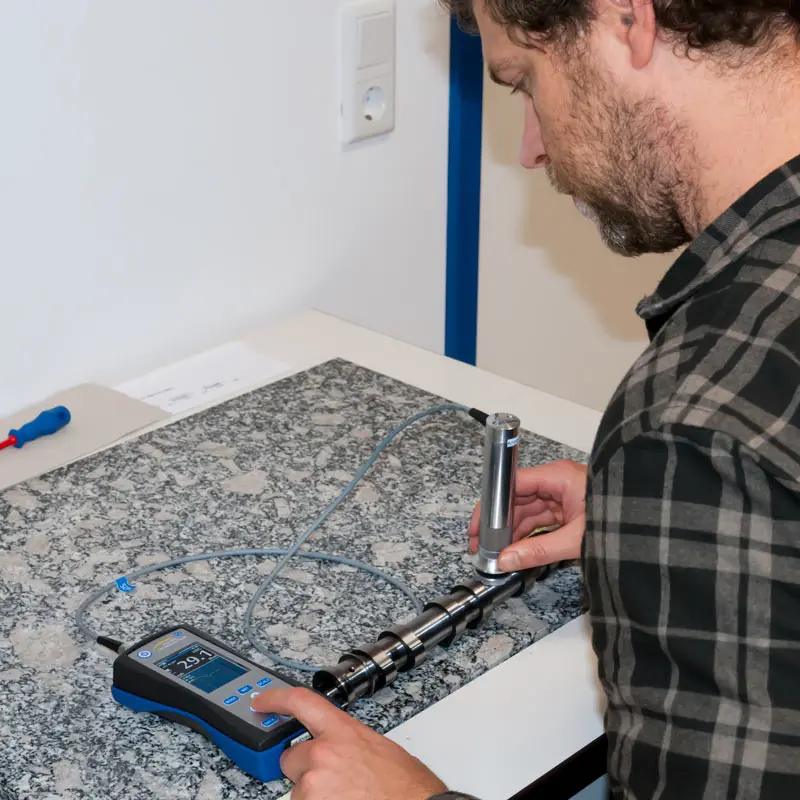

UCI-materialetesteren fungerer non-destruktivt. Selvom der er et mikroskopisk indtryk på overfladen, er det normalt ikke synligt med det blotte øje. På grund af Vickers-diamantens lave indtrængningsdybde er UCI-materialetesteren særdeles velegnet til overfladehærdede komponenter som dem, der fremstilles under nitrering eller induktionshærdning. Typiske anvendelser kan findes i stanseværktøjer, presser, tyndvæggede komponenter, tandhjul, turbineblade, knastaksler eller svejsesømme. UCI materialetesteren er også velegnet til mange andre applikationer inden for hårdhedstestning. Takket være udskiftelige sonder med forskellige kontaktkræfter kan en lang række applikationer dækkes.

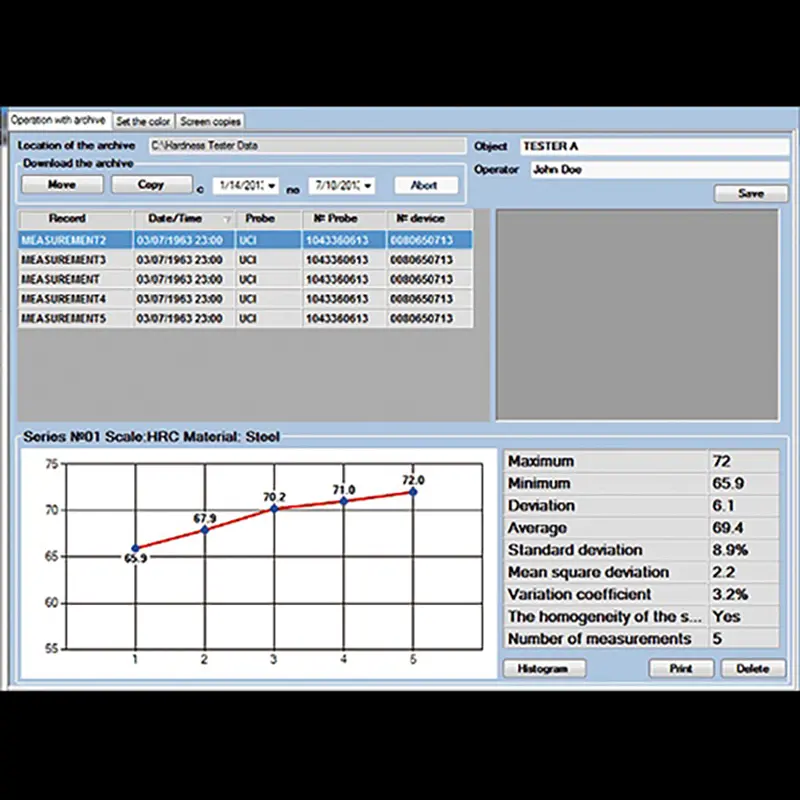

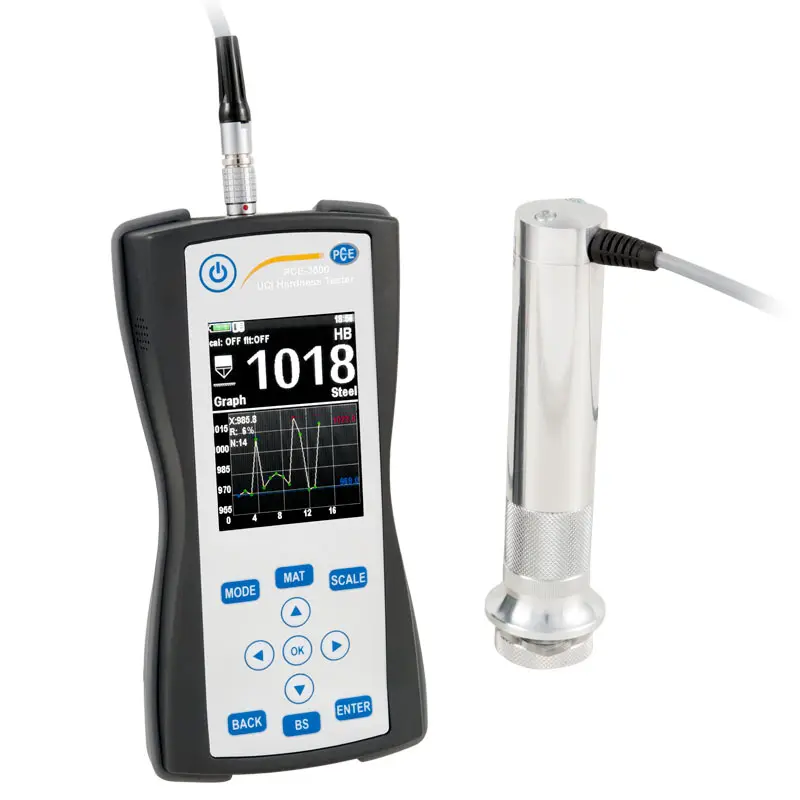

Efter måling af en komponents hårdhed viser UCI materialetesteren PCE 3500 forskellige statistiske værdier såsom min./max. og gennemsnitsværdier. Standardafvigelse og andre koefficienter kan også bestemmes, og et histogram kan også vises. Da UCI materialetesteren har en intern hukommelse, kan måledataene evalueres ved hjælp af software efter målingen.
Teknisk specifikation for UCI materialetesteren PCE-3500 | |
Måleområde | 230 ... 940 HV 20 ... 70 HRC 90 ... 650 HB 370 ... 1740 MPa |
Målenøjagtighed | +/- 3 % HV +/- 1,5 HRC +/- 3 % HB |

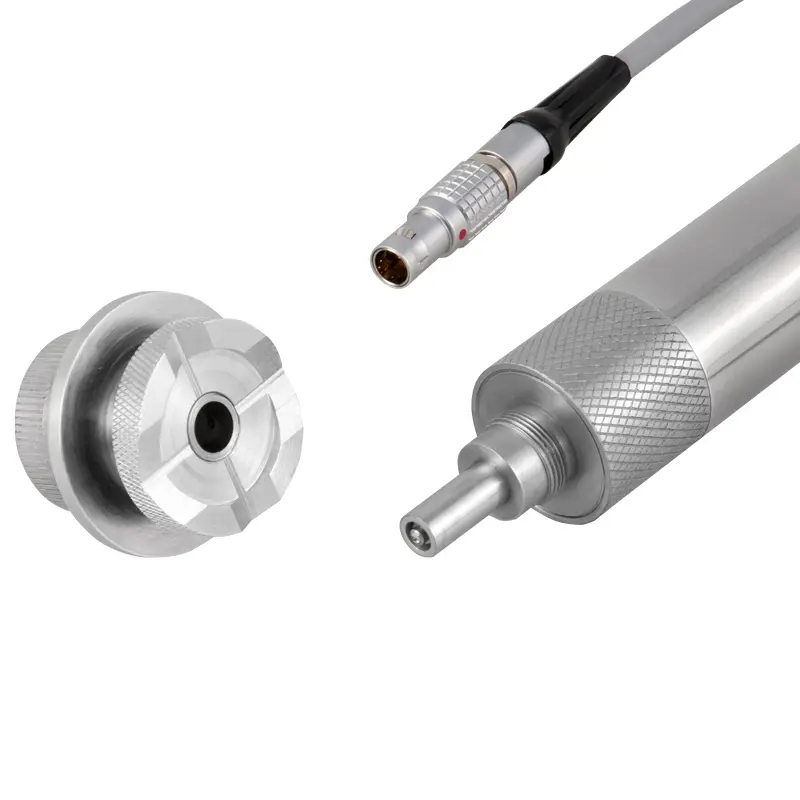

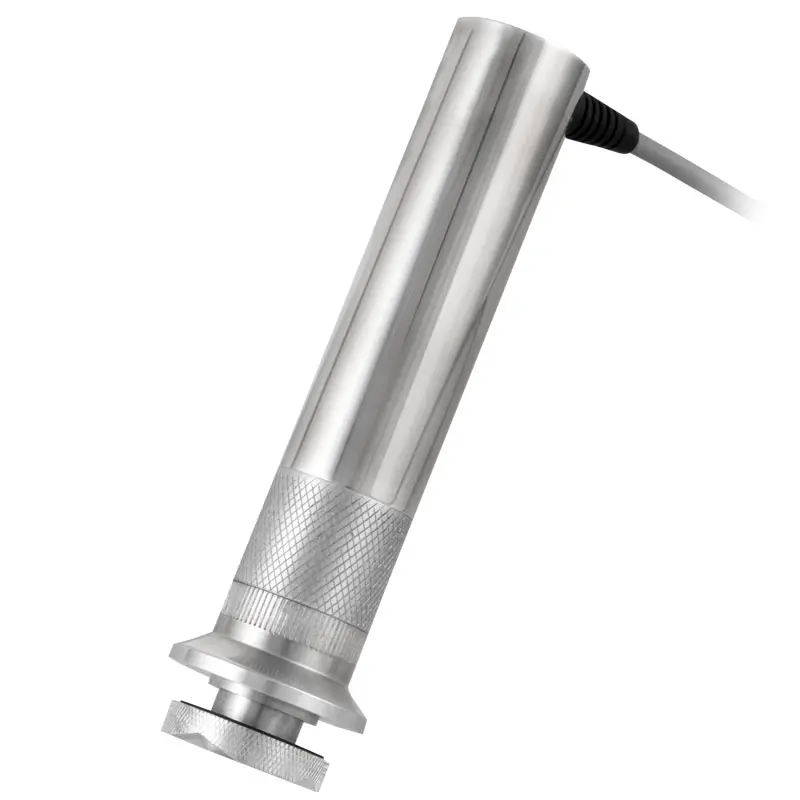

Måleprober | 98N UCI-sonde |
Hårdhedsskalaer | HRC, HB, HV, HRB, HL, MPA |
Materialer | UCI: stål (ferromagnetisk) Leeb: stål , støbejern , rustfrit stål, aluminium, bronze |
Testprøve | 136 ° Vickers diamant |
Måleretning | 360 ° |
Minimum materialetykkelse | 1 mm (kun UCI-sonde) |
Display | Baggrundsbelyst, grafisk farve-LCD |
Målefunktioner | Individuel måling, min./maks. ./gennemsnitsværdi, antal målinger, gennemsnit, standardafvigelse, variationskoefficient, histogram, Smart-tilstand (filtrerer afvigelser) |
Lagring | SD-kort |
Grænseflade | USB |
Omgivelsesforhold | -20 ... +40 °C; 30 ... 80 % RH |
Strømforsyning | 6 V (3 x AA-batterier) |
Driftstid | ca. 10 timer |
Mål | 160 x 75 x 30 mm |
Beskyttelsesklasse | IP 54 |
Vægt | 300 g (uden sonde) |
