Den kompakte fluxmåler List-Magnetik FLUX-CHECK 250 er et nyt håndmåleinstrument til bestemmelse af den magnetiske flux Phi i et magnetsystem eller en enkelt magnet. Dette innovative instrument tilbyder en præcis mulighed for ferromagnetisk materialetestning og er ideelt til materialanalyse og materialetestning i forskellige applikationer.

Ved test af en permanentmagnet eller et magnetisk system er det afgørende, hvordan magnetkvaliteten er, og hvor stærk magnetiseringen af magneten er. Måling af magnetfeltstyrken med et magnetfeltmåleinstrument er kun mulig punktvist og tager ikke højde for magnetens volumen. Denne opgave varetages af en fluxmeter med Helmholtz-spole, der muliggør en præcis og volumetrisk måling af hele magnetfeltet.

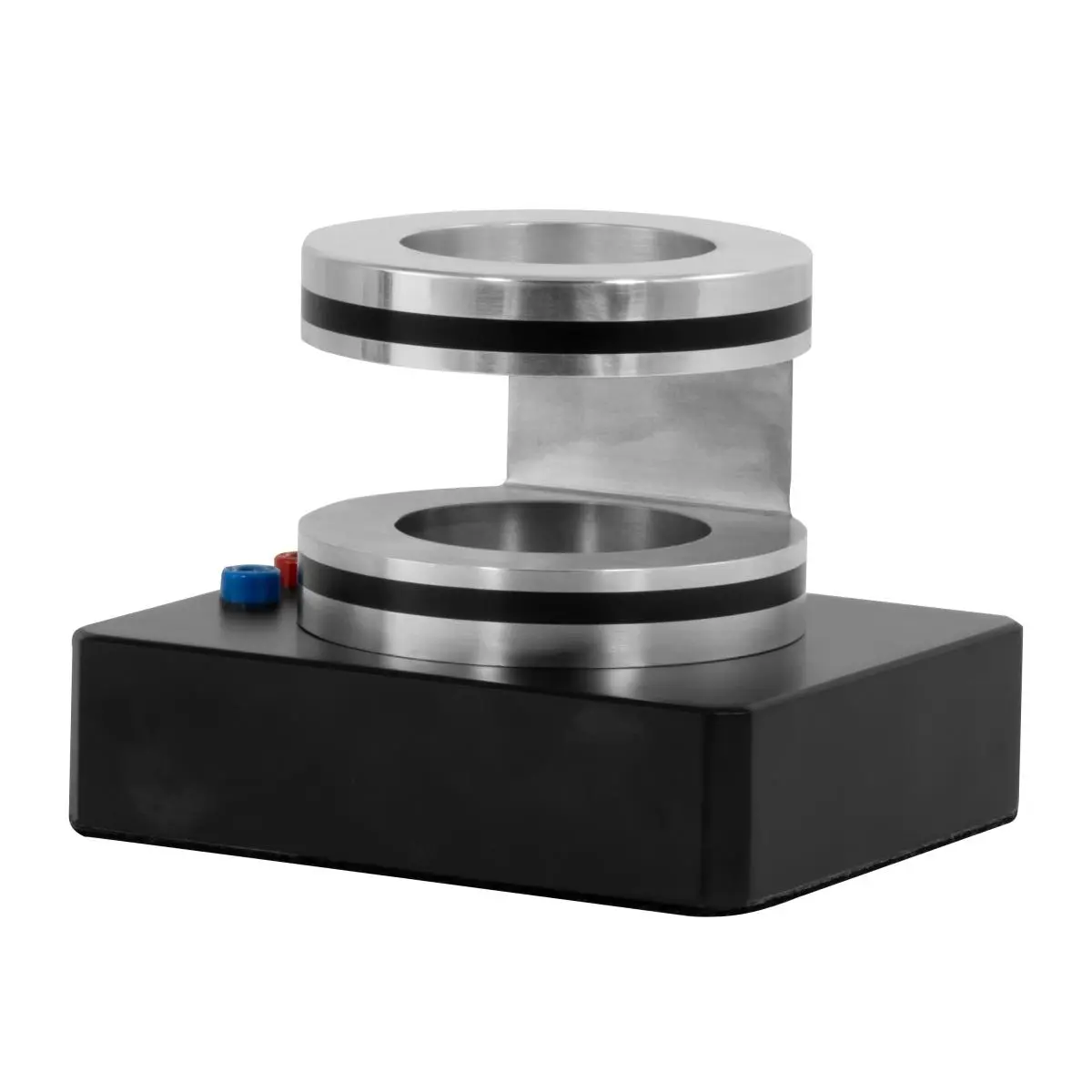

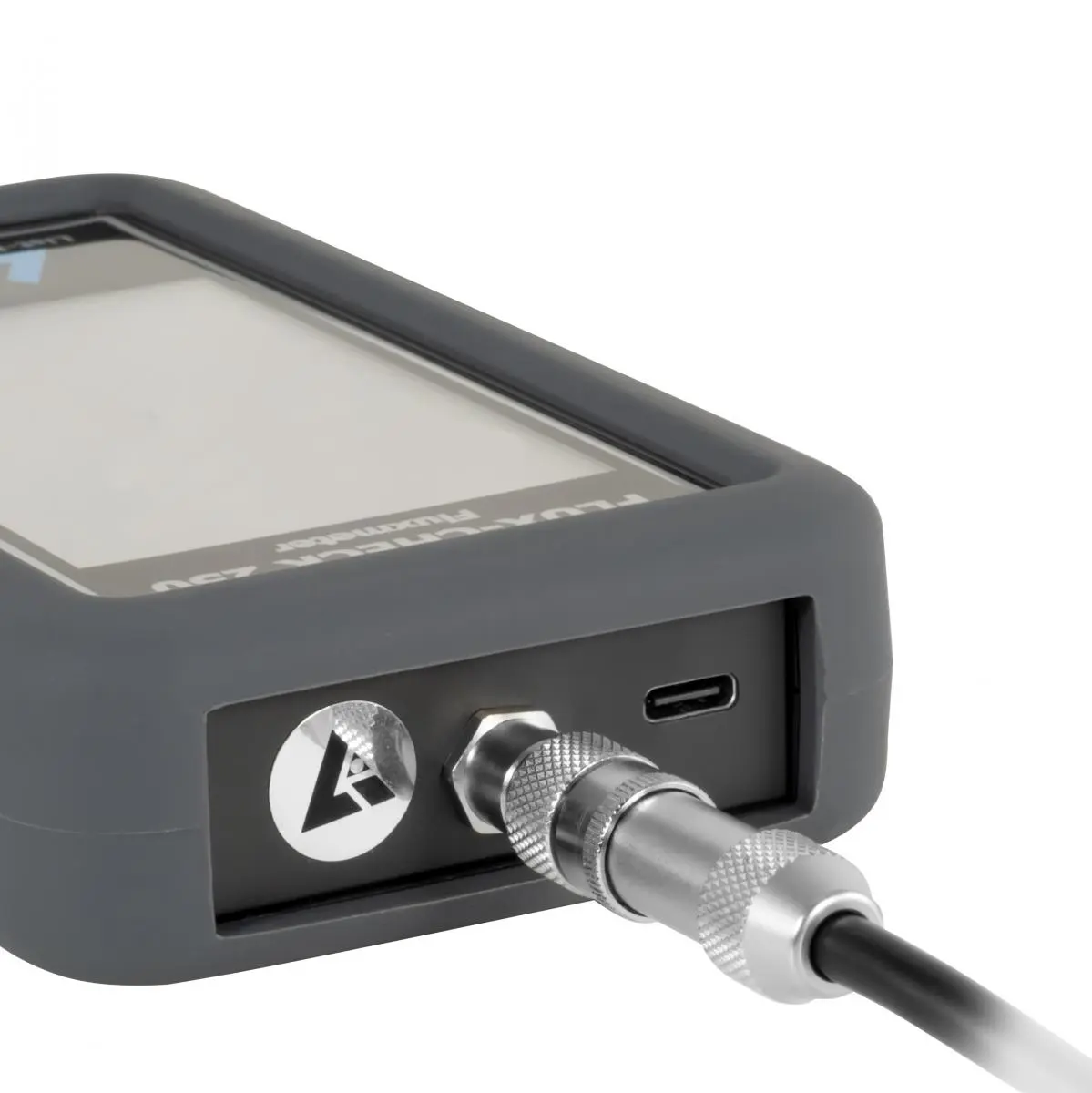

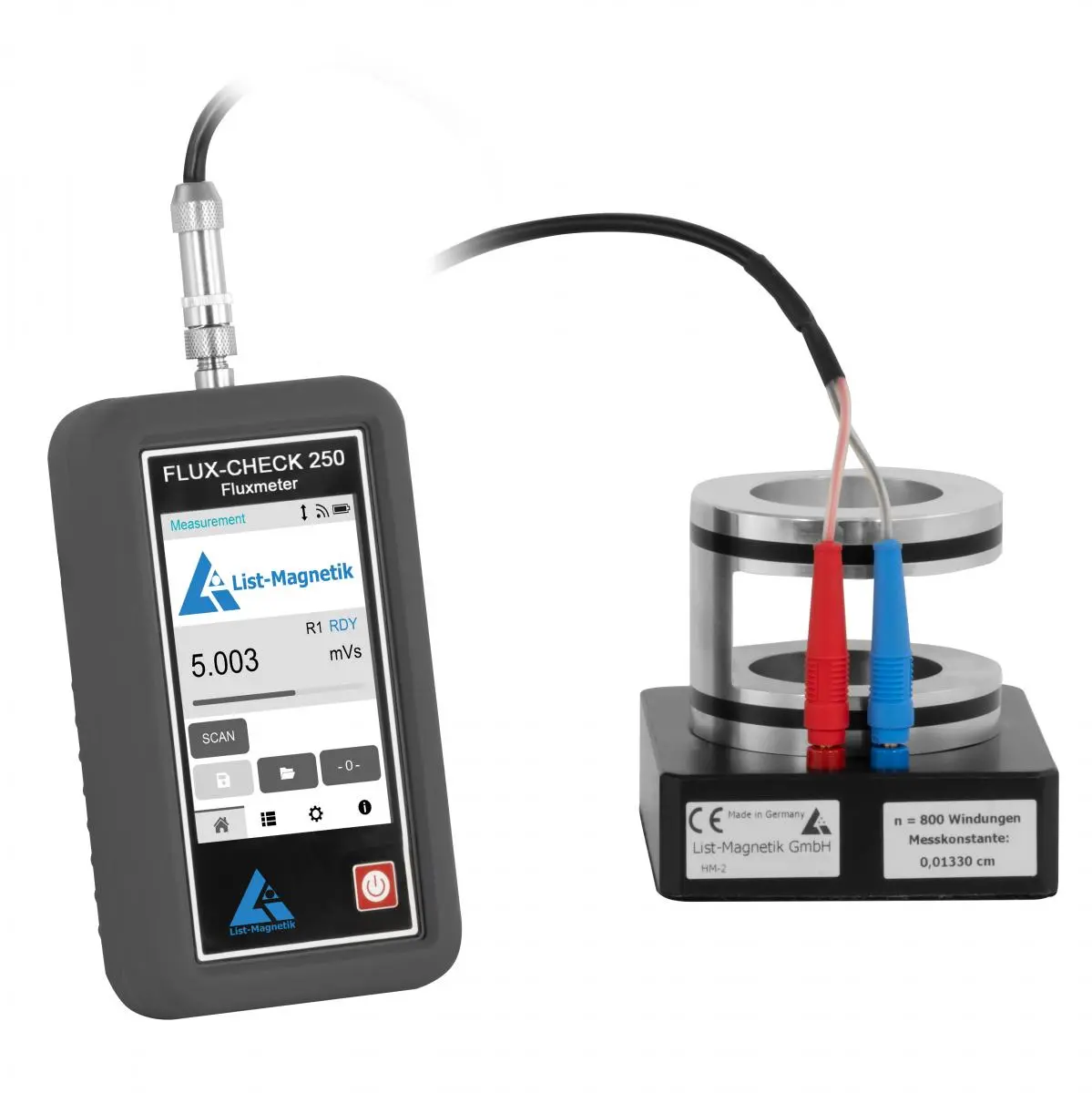

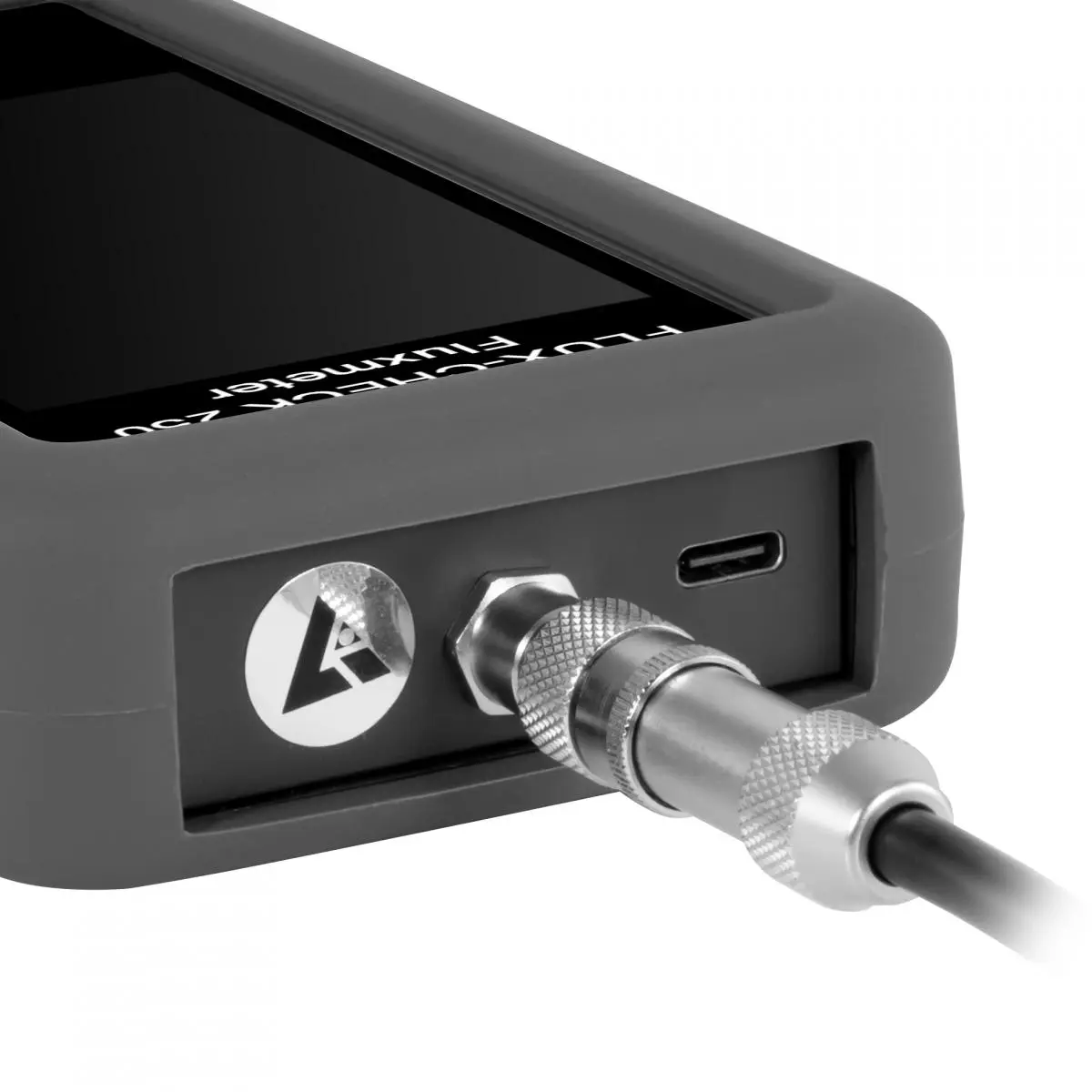

I kombination med List-Magnetik Helmholtz-momentspole HM-1 kan den magnetiske flux fra permanentmagneter bestemmes meget nøjagtigt, da hele magnetens volumen måles uafhængigt af positionen. Her ved bestemmes magnetens indvirkning på spolen i form af en elektrisk spænding og omregnes til fluxværdien (eller flux). Ud over Helmholtz-momentspolen HM-1 kan alle typer spoler eller spolesonder tilsluttes enheden, hvilket giver stor fleksibilitet i ferromagnetisk materialetestning og materialanalyse.

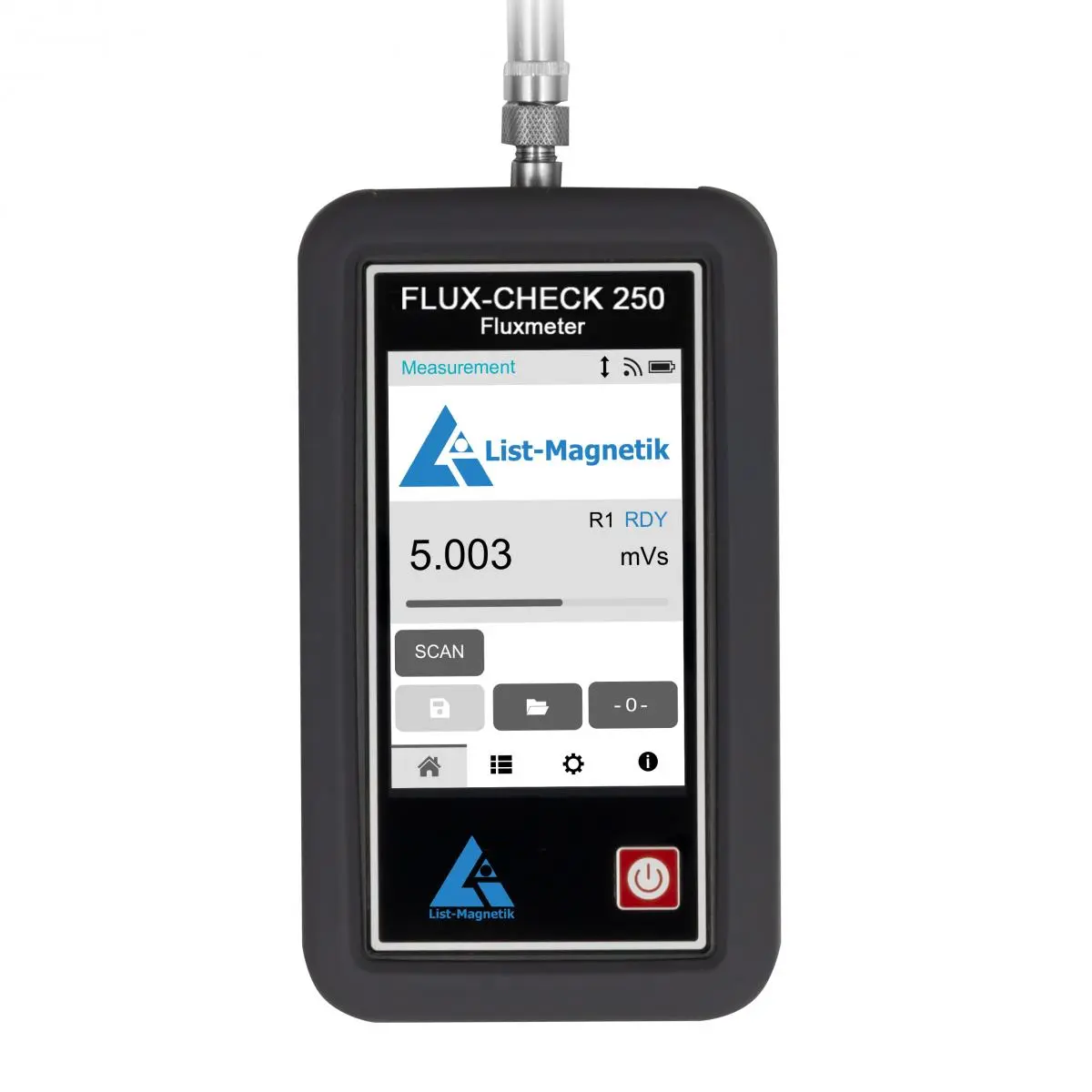

Registreringen af den registrerede impuls kurve for fluxmålingen giver et areal, der som integral bestemmer fluxværdien. Dette areal vises som en grafisk repræsentation på LCD-touchpanelet med en opløsning på 320x480 pixels, og den korrekte fluxværdi beregnes ud fra dette. Teknisk set er fluxmåleren FLUX-CHECK 250 en elektronisk analog spændingsintegrator. En afdrift, som mange fluxmålere udviser efter tænding, og som medfører en længere ventetid indtil den første måling eller skal kompenseres igen og igen i løbet af måleserien, forekommer ikke med FLUX-CHECK 250. I stedet angives en triggerværdi, hvorfra målingen begynder, hvor den tidligere driftværdi automatisk tages som nulværdi. Umiddelbart efter tænding er apparatet klar til måling, hvilket muliggør en hurtig og pålidelig materialetest og materialanalyse uden tidstab på grund af konstant driftkompensation. Ud over den magnetiske flux Phi kan yderligere oplysninger om spolen og den målte magnet registreres i fluxmeteret. Disse data kan bruges til at beregne yderligere oplysninger, der understøtter materialanalyse og præcis materialetestning af permanentmagneter og andre magnetiske systemer. Spolens antal viklinger (n) – herfra beregnes den "reelle flux" Spolens konstant for Helmholtz-spolen, herfra beregnes det "magnetiske moment"

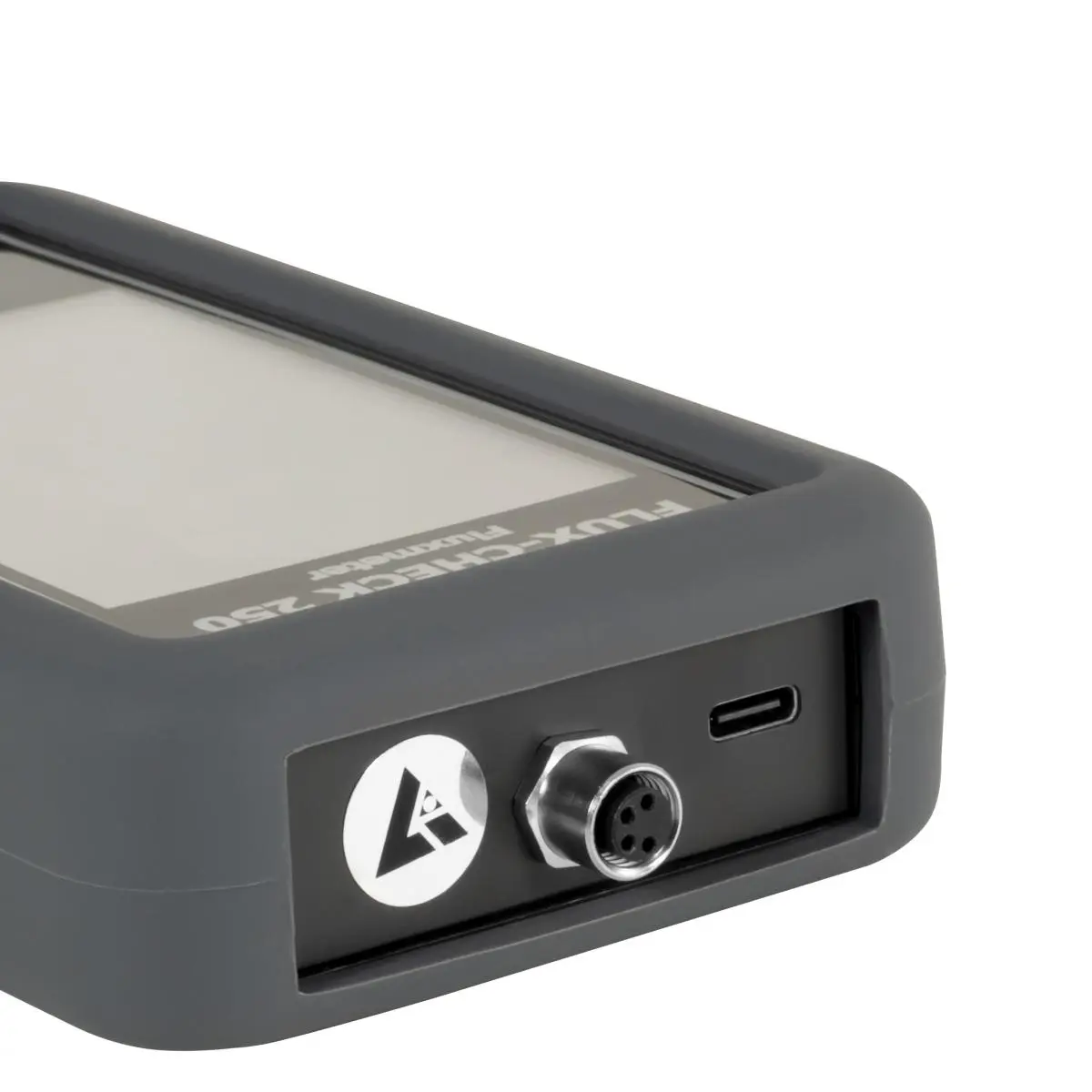

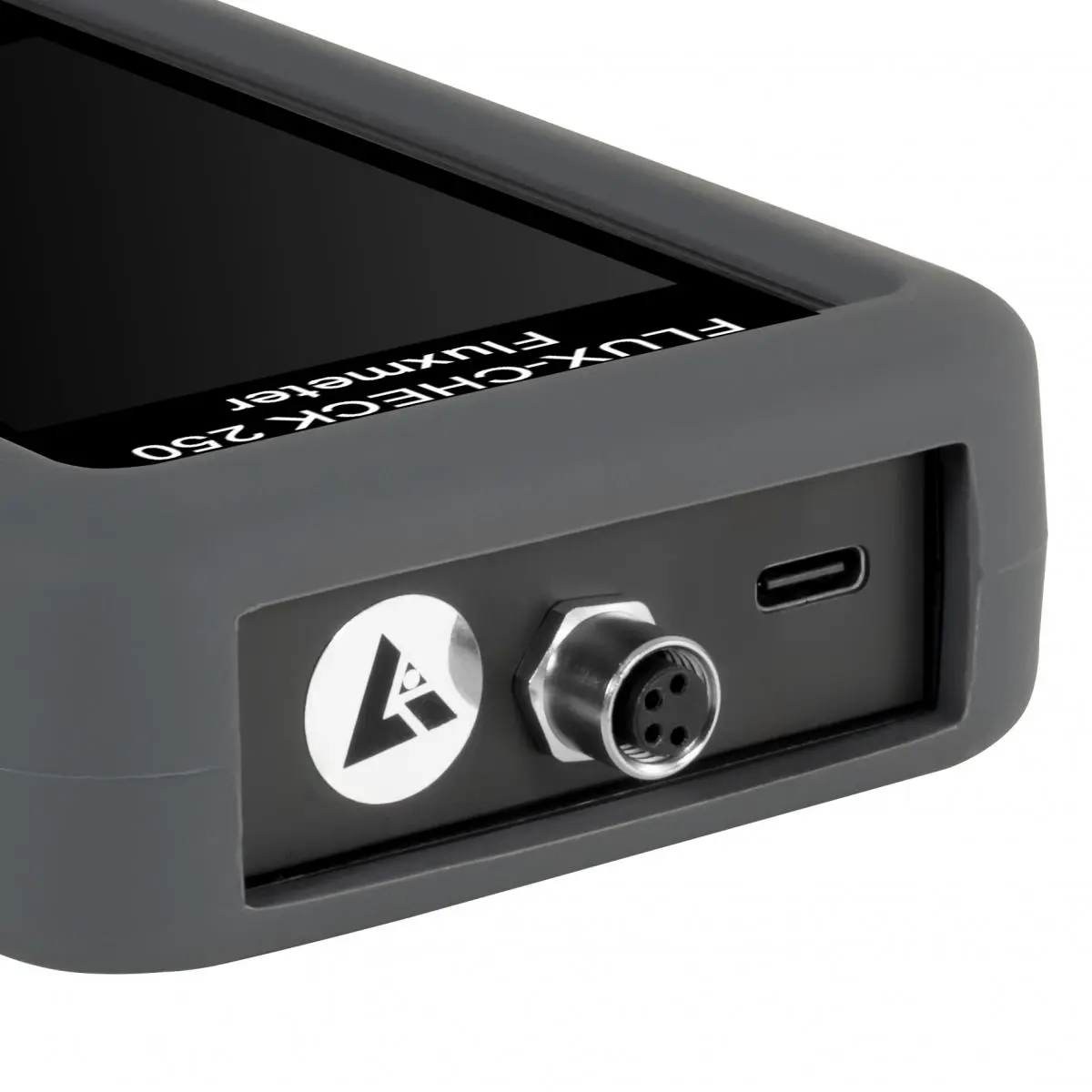

Magnetens volumen, hvorfra strømningsdensiteten B beregnes Enheden understøtter dig med en fleksibel måleværdi-hukommelse, en kombineret digital og analog display samt måling af spidsværdier. Takket være den trådløse Bluetooth-grænseflade kan dataene overføres til en Windows-pc samt til apps til Android og iOS. Via USB-grænsefladen kan enheden tilsluttes en ekstern strømkilde.

Fluxmeteret har en SCPI-grænseflade, som gør det muligt at fjernstyre enheden i linjedrift til at udføre målinger og levere måleværdier. Forbindelsen sker via USB, hvilket samtidig sikrer strømforsyningen og garanterer kontinuerlig drift.
