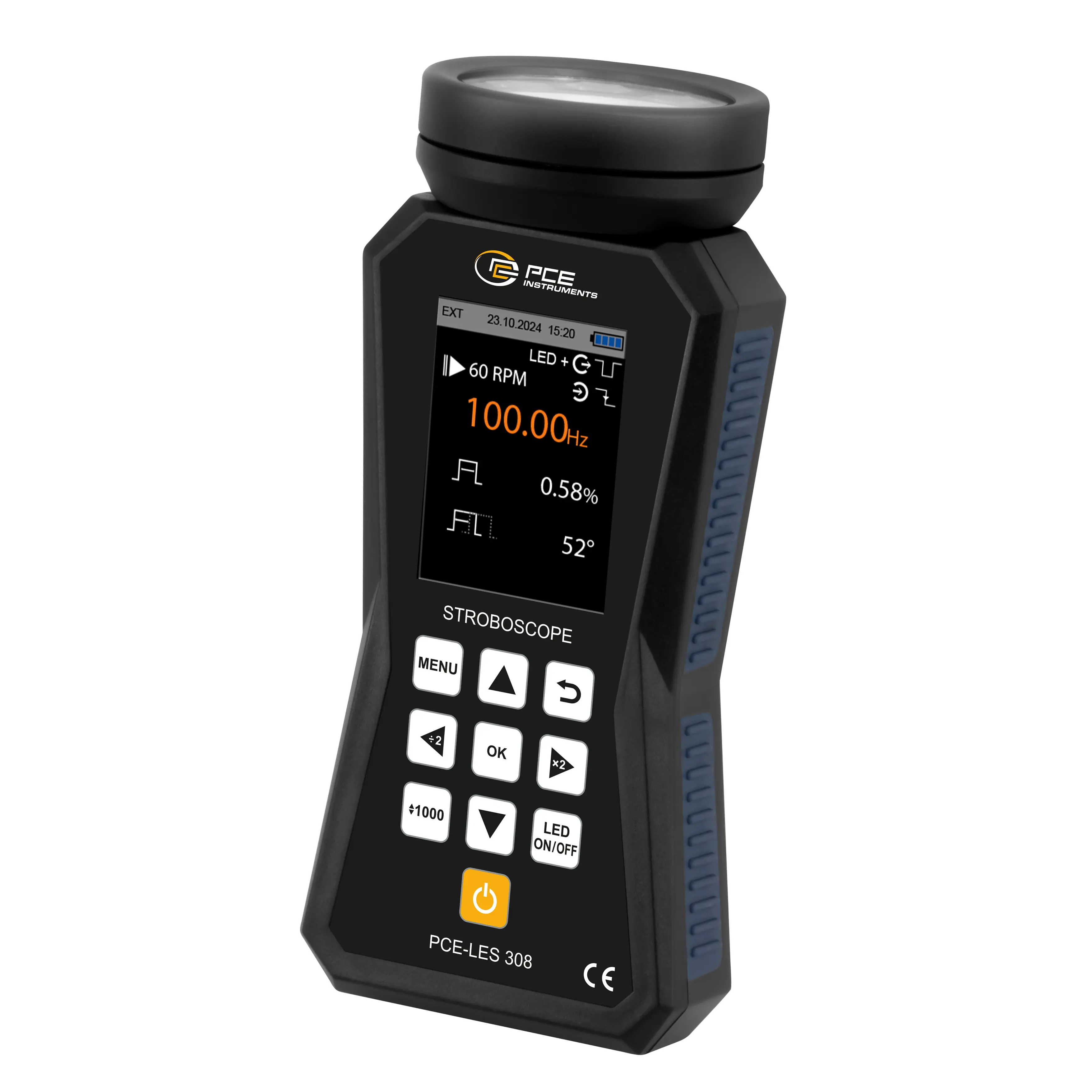

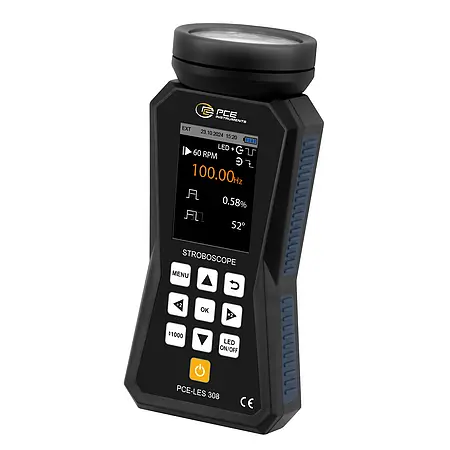

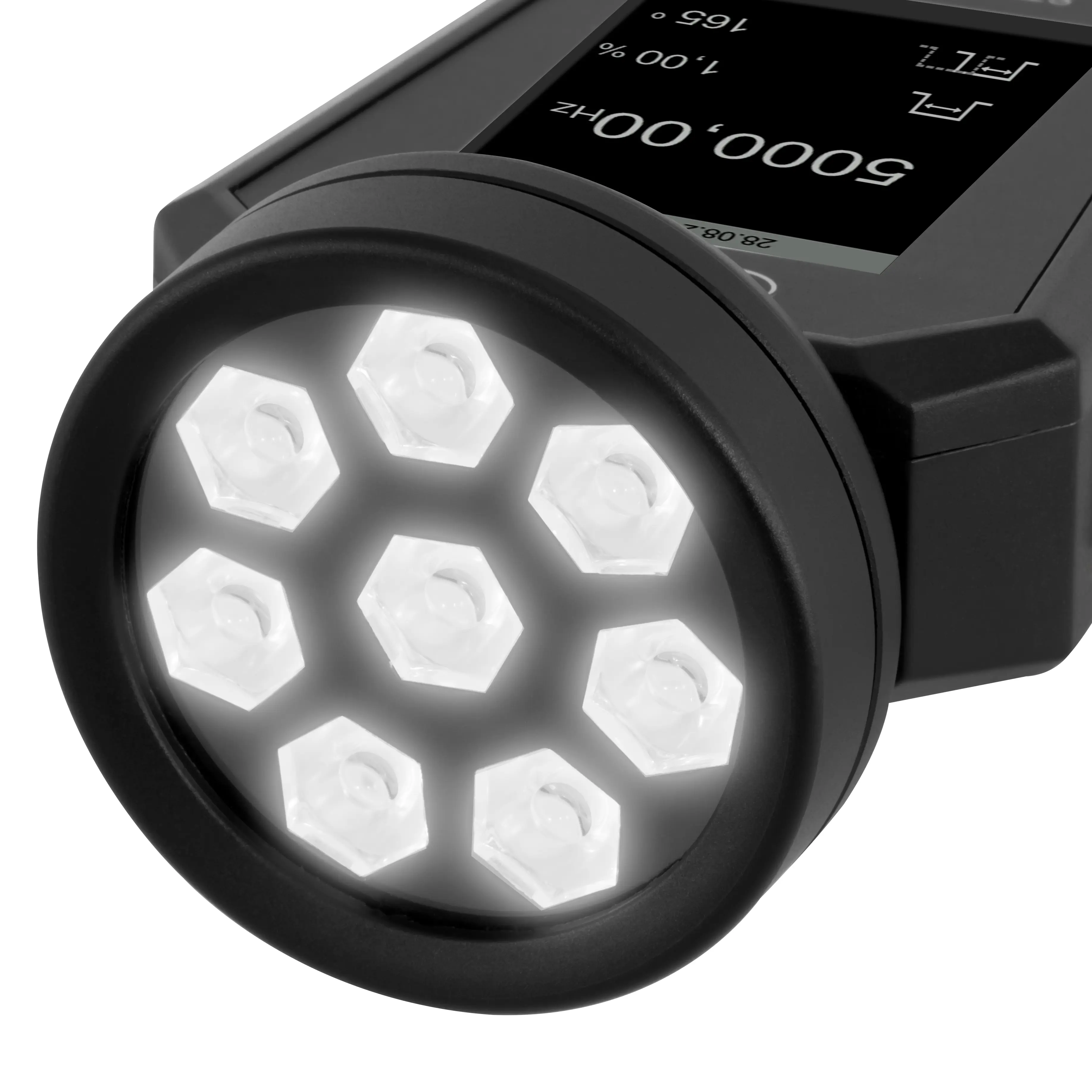

Det er hurtigt og nemt at analysere bevægelsen af roterende maskiner med vores laseromdrejningstæller. Laseromdrejningstæller er udstyret med 8 kraftige LED'er, som tilsammen genererer en lysintensitet på 17670 lux ved 20 cm / 1000 Hz.
Laseromdrejningstæller giver dig mulighed for præcist at indstille flashfrekvensen i både FPM og Hz. Laseromdrejningstæller er i lommeformat og er også uafhængigt af lysnettet takket være det genopladelige batteri.

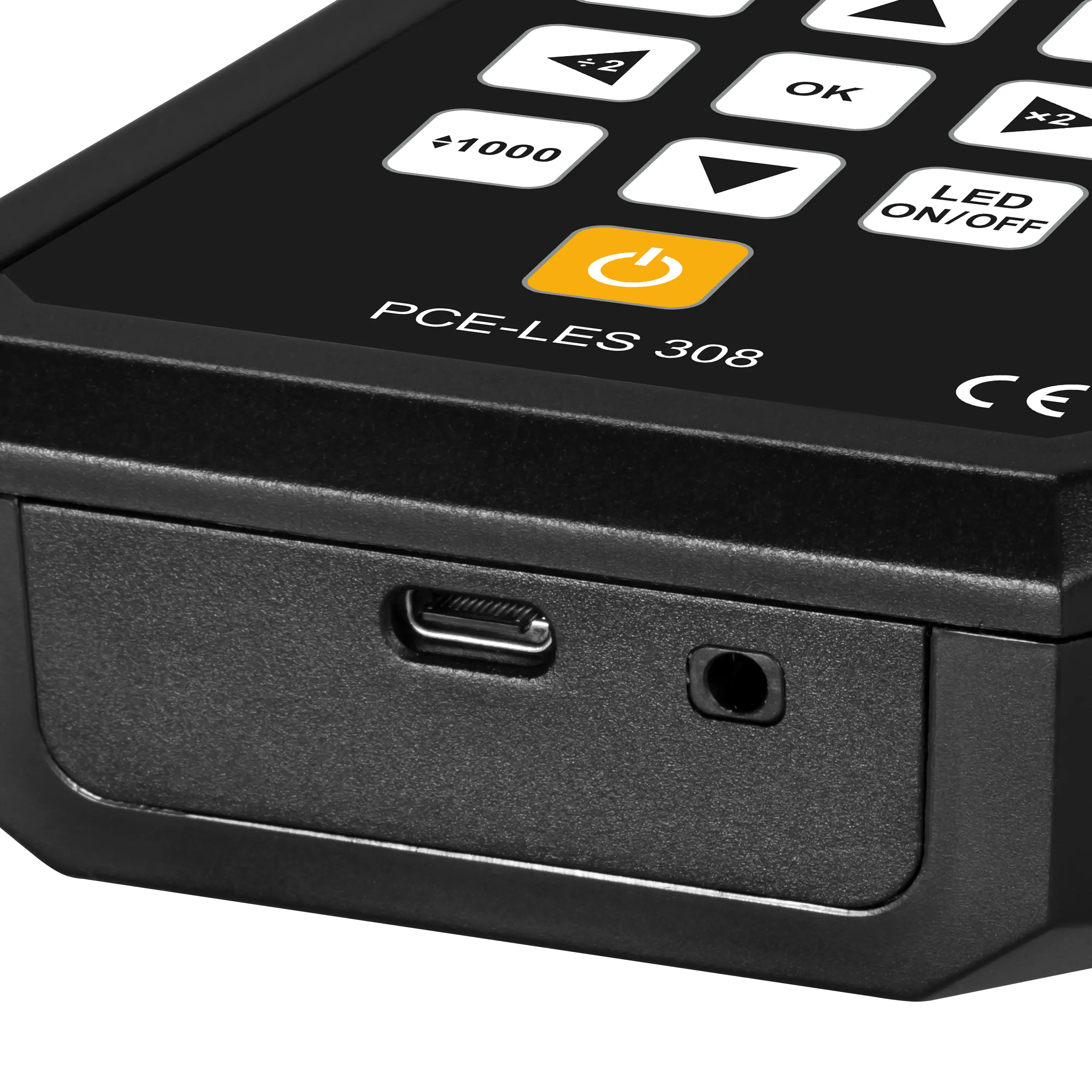

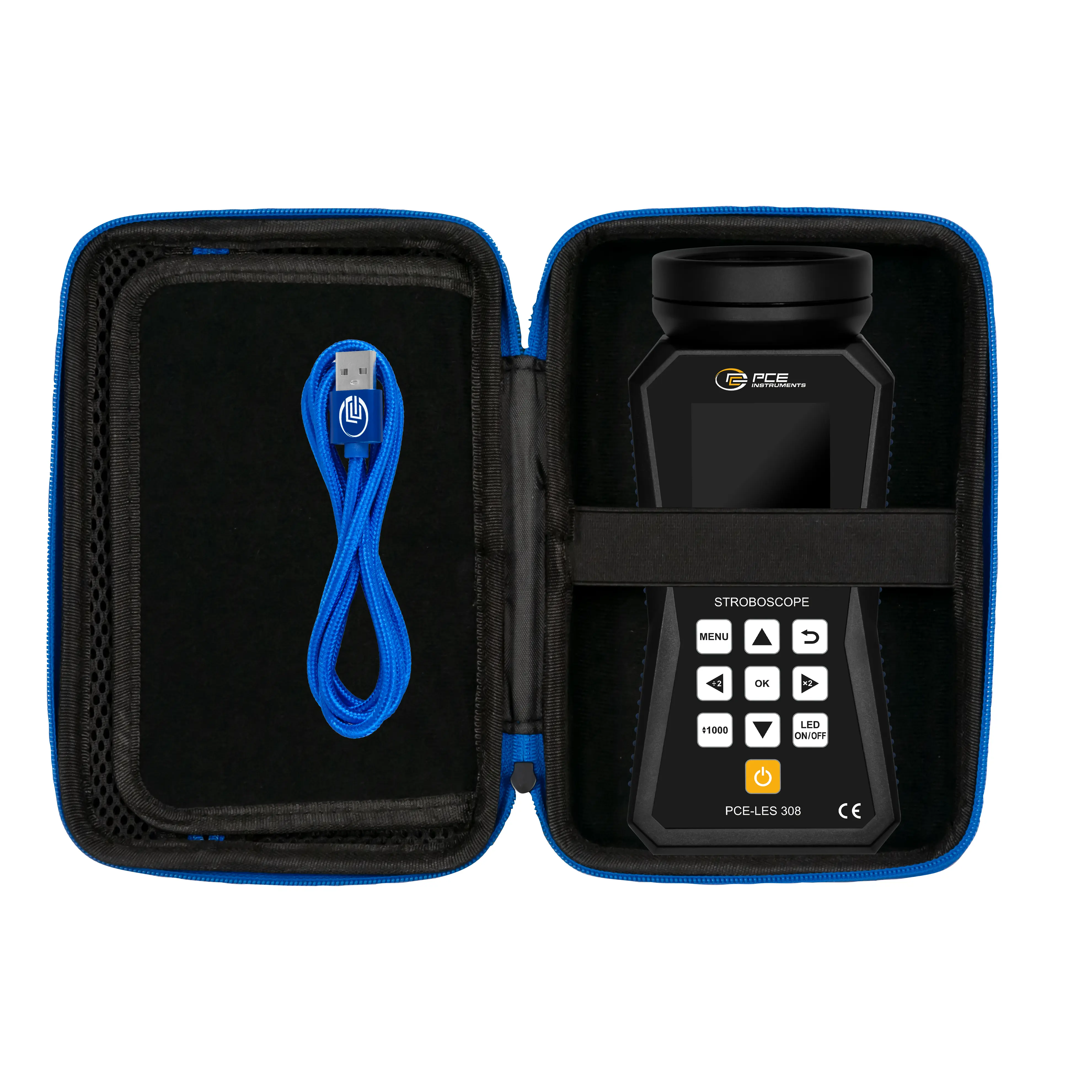

Laseromdrejningstæller betjenes intuitivt ved hjælp af de 10 knapper, der gør det muligt at foretage hurtige justeringer. Faseforskydningen gør det muligt at flytte observationspunktet variabelt. Pulsbredden kan bruges til at indstille varigheden og dermed også intensiteten af flashfrekvensen. Displayets lysstyrke kan vælges i indstillingsmenuen, ligesom displayet kan slukkes efter en periode med inaktivitet, hvilket forlænger batteriets levetid. Laseromdrejningstæller leveres med et USB-C-opladerkabel i en servicetaske.
Når input-trigger-tilstanden er aktiveret, synkroniserer enheden LED'ernes blinkfrekvens baseret på det angivne input-triggersignal (eller med output-triggersignalet). Der kan vælges en stigende eller faldende flanke af det signal, der skal synkroniseres. I output trigger-tilstand genererer enheden et PWM-signal med den valgte frekvens, den valgte duty cycle og den valgte faseforskydning.

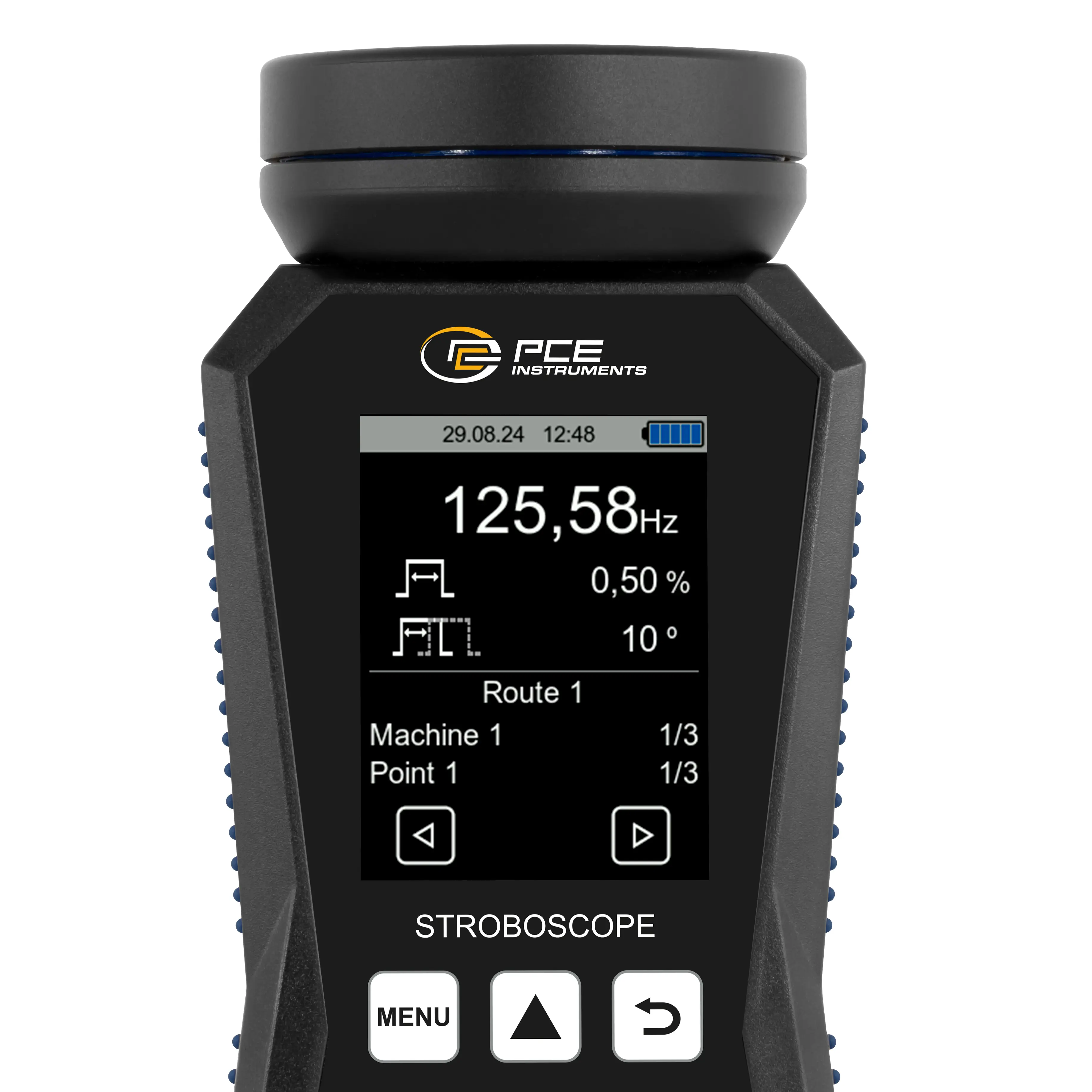

Route measurement mode gør det muligt at bruge en række foruddefinerede indstillinger for frekvens, duty cycle og faseforskydning og at navigere fra et punkt til det næste uden at skulle indstille værdierne manuelt ved hvert punkt. Enheden giver mulighed for at gemme op til 15 ruter med maksimalt 10 maskiner pr. rute og maksimalt 5 punkter pr. maskine.
Laseromdrejningstæller er uundværlige værktøjer til overvågning og inspektion af produktionsanlæg, f.eks. i trykkeri- og tekstilindustrien. Men også til generelle vedligeholdelses- og inspektionsopgaver i alle industrisektorer. De muliggør også berøringsfri måling af hastighed og vibrationer: Hvis laseromdrejningstælleren flashfrekvens matcher bevægelsesfrekvensen, ser det målte objekt ud til at stå stille.
Frekvens | |
Måleområde op til | 60 ... 9999,99 FPM |
Opløsning | 0,01 FPM |
Nøjagtighedssæt | ±0,003 % af indstillingen eller ±1 LSD |
Frekvens | |
Måleområde op til | 10000 ... 300000 FPM |
Opløsning | 0,1 FPM |
Nøjagtighedssæt | ±0,003 % af indstillingen eller ±1 LSD |
Frekvens | |
Måleområde op til | 1 ... 5000 Hz |
Opløsning | 0,01 Hz |
Nøjagtighedssæt | ±0,003 % af indstillingen eller ±1 LSD |
Generelle tekniske data | |
Displaytype | LC-Farbdisplay |
Skærmstørrelse | 2,8 Tomme |
Lagringsmedie | Indbygget lager |
Driftstid | 4,5 h |
Driftstid, yderligere oplysninger | ved blitzfunktion 100 Hz, 1 %, displaylysstyrke 70 % |
Justerbar automatisk sluk | 2 ... 10 min. |
Automatisk slukning kan deaktiveres | Ja |
Lys intensitet | 17670 lux @ 20 cm @ 1000 Hz 1% 9150 lux @ 30 cm @ 1000 Hz 1% 4100 lux @ 50 cm @ 1000 Hz 1% |
Lys farve | 6200 K |
Faseforskydning | -360 ... 360 ° |
Pulsbredde | 0,01 ... 1 % af pulsens varighed Opløsning: 0,01 %. 0,01 º ... 3,60 º af 360 º Opløsning: 0,01 º |
Trigger-indgang | Indgang: Tilladt indgang: NPN-signal, 24 V DC, sensorforsyning: 24 V / 100 mA til eksterne sensorer Udgang: Open-drain-udgang, op til 24 V, 50 mA |
Måling af rute | Op til 15 ruter, 10 maskiner pr. rute, 5 point pr. maskine |
Menusprog | Tyrkisk, Engelsk (US), Polsk, Spansk, Tysk, Kinesisk, Russisk, Fransk, Italiensk, Nederlandsk |
Beskyttelsesklasse (enhed) | IP52 |
Strømforsyning | 5 V DC, 2 A |
Batteri | 1 x 7,4 V praktikant , Litium-ion-akku |
Kapacitet | 2200 mAh |
Driftsbetingelser | -20 ... 60 °C , 35 ... 85 % r. F. |
Opbevaringsforhold | -20 ... 60 °C , 35 ... 85 % r. F. |
Dimensioner ( L x B x H ) | 165 x 90 x 35 mm |
Vægt | 284 g |
