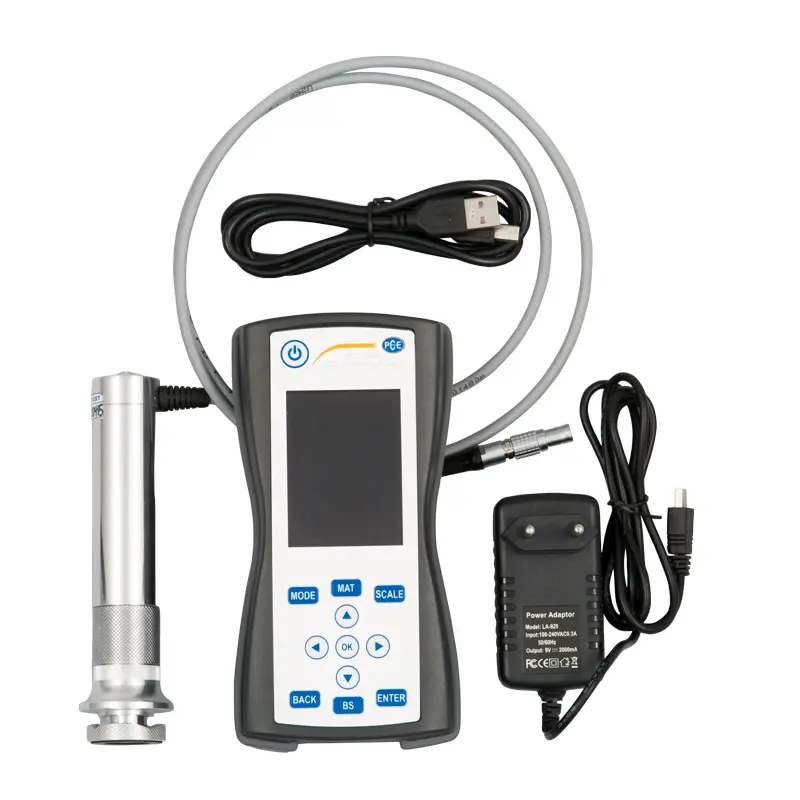

UCI hårdhedstester PCE-3500 til ikke-destruktiv måling af hårdhed /
stor LCD-farvedisplay / med software / HV, HRC, HRB, HB og MPa skala /
med hukommelsesfunktion / udskiftelige prober / 136 ° Vickers Diamond
UCI hårdhedstester PCE-3500 bruges til ikke-destruktiv hårdhedsmåling af metalliske komponenter. UCI-hårdhedstesteren fungerer efter Ultrasonic Contact Impedance-metoden. I UCI-metoden exciteres en Vickers-diamant ved testsonden med naturlig resonans. Ved at trykke på testsonden bestemmes vibrationsfrekvensen afhængig af overfladens hårdhed og afhængig af materialets elasticitetsmodul og kontaktfladen er fugtet. Overfladens hårdhed kan bestemmes ud fra det resulterende frekvensskifte under hensyntagen til en materialekarakteristik.

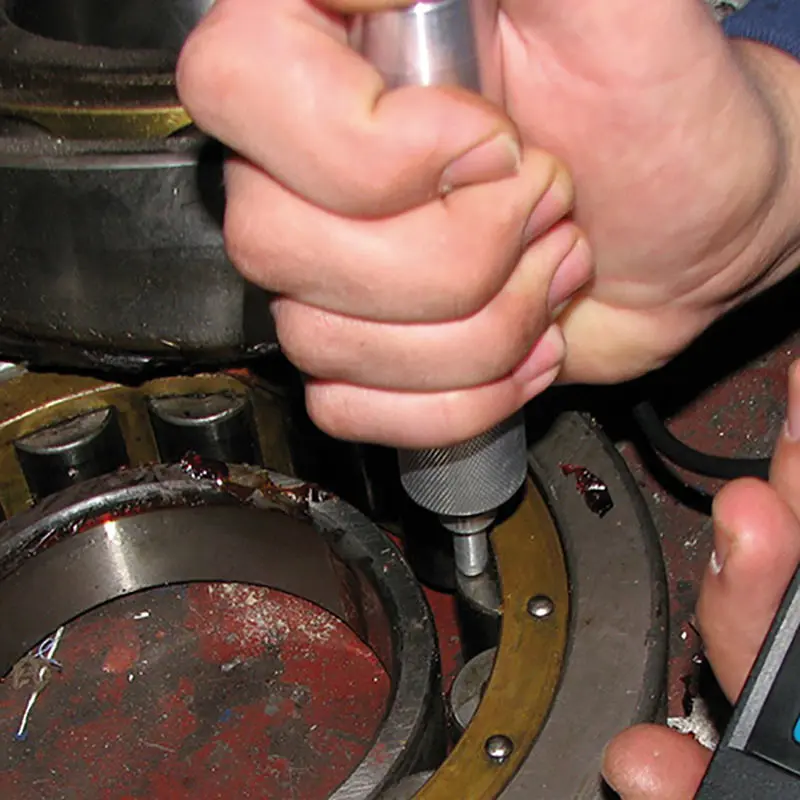

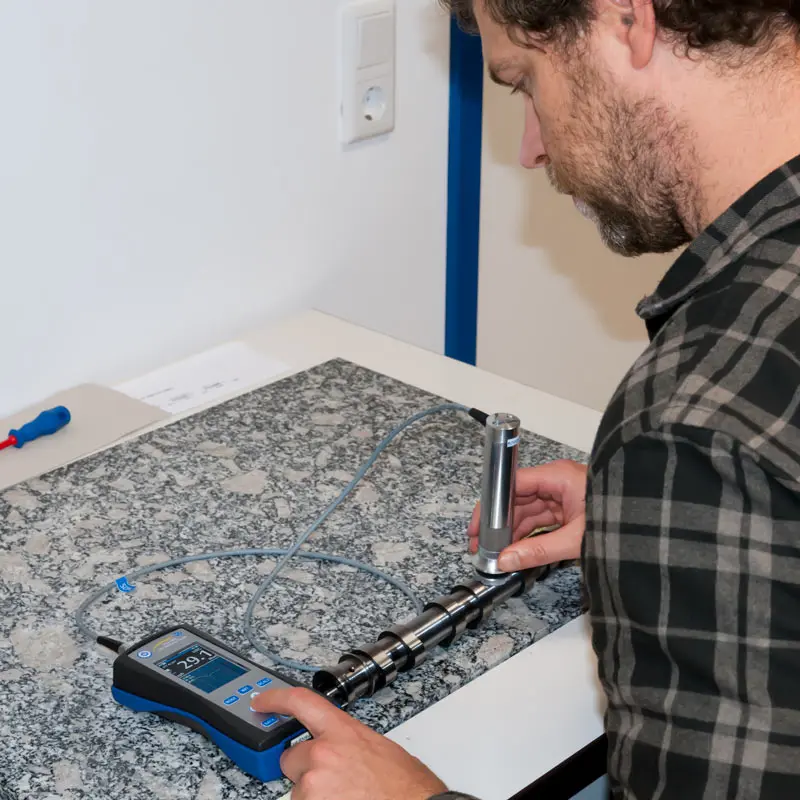

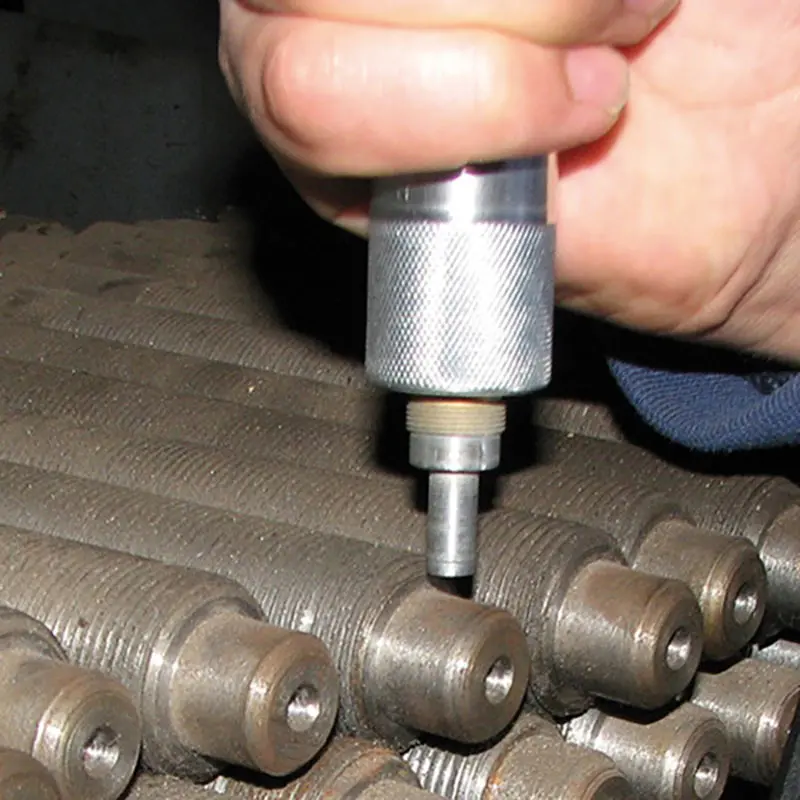

UCI-hårdhedsmåleren fungerer ikke-destruktivt. Selvom der er et mikroskopisk indtryk på overfladen, er det normalt ikke synligt med det blotte øje. På grund af Vickers-diamantens lave indtrængningsdybde er UCI-hårdhedstesteren særdeles velegnet til overfladehærdede komponenter som dem, der fremstilles under nitrering eller induktionshærdning. Typiske anvendelser kan findes i stanseværktøjer, presser, tyndvæggede komponenter, tandhjul, turbineblade, knastaksler eller svejsesømme. UCI hårdhedstesteren er også velegnet til mange andre applikationer inden for hårdhedstestning. Takket være udskiftelige sonder med forskellige kontaktkræfter kan en lang række applikationer dækkes.

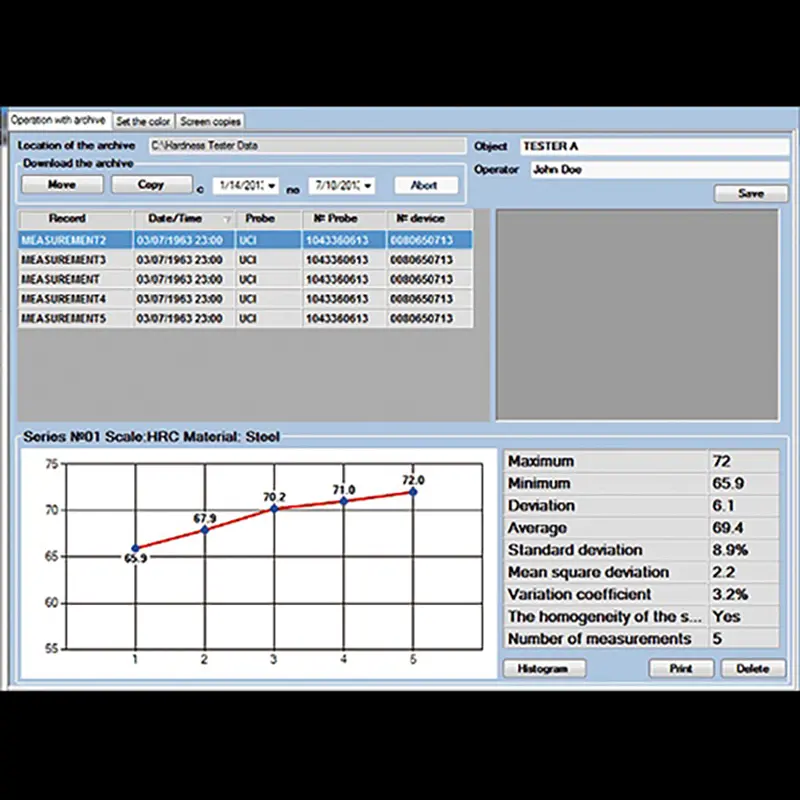

Efter måling af en komponents hårdhed viser UCI hårdhedsmåleren PCE 3500 forskellige statistiske værdier såsom min./max. og gennemsnitsværdier. Standardafvigelse og andre koefficienter kan også bestemmes, og et histogram kan også vises. Da UCI hårdhedstesteren har en intern hukommelse, kan måledataene evalueres ved hjælp af software efter målingen.
Teknisk specifikation for UCI hårdhedstester PCE-3500 | |
Måleområde | 230 ... 940 HV 20 ... 70 HRC 90 ... 650 HB 370 ... 1740 MPa |
Målenøjagtighed | +/- 3 % HV +/- 1,5 HRC +/- 3 % HB |

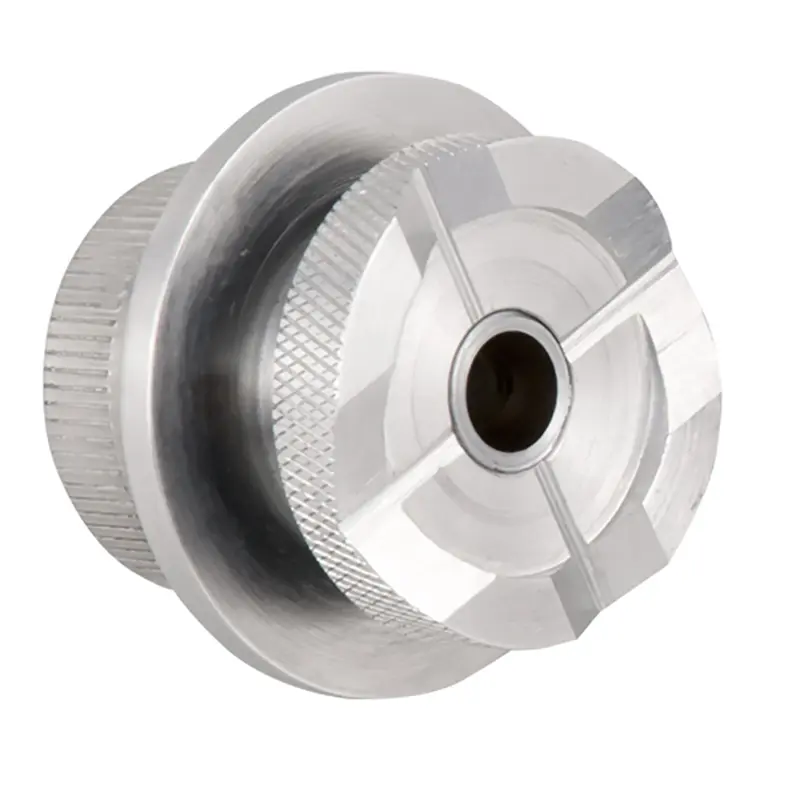

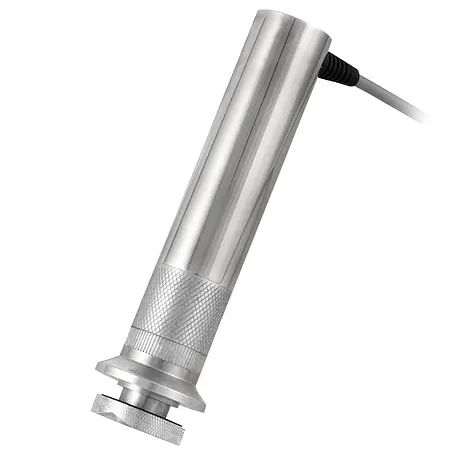

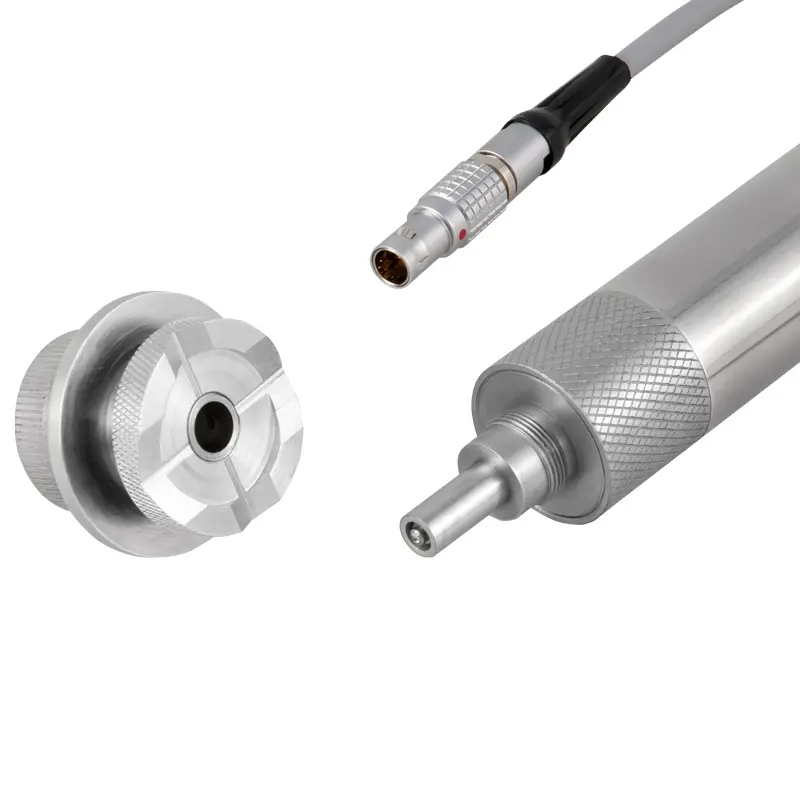

Målesonder | 50 N UCI-sonde (10 N UCI-sonde valgfri) |
Hårdhedsskalaer | HRC, HB, HV, HRB, HL, MPA |
Materialer | UCI: stål (ferromagnetisk) Leeb : stål, støbejern, rustfrit stål, aluminium, bronze |
Testprøve | 136 ° Vickers Diamond |
Måleretning | 360 ° |
Minimum materialetykkelse | 1 mm (kun UCI-sonde) |

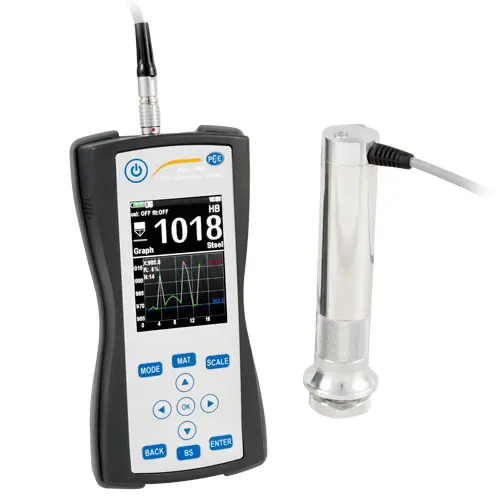

Skærm | Baggrundsbelyst, grafisk farve-LCD |
Målefunktioner | Individuel måling , min./maks./gennemsnitsværdi, Antal målinger, gennemsnit, standardafvigelse, variationskoefficient effektiv, histogram, smart-tilstand (filtrerer outliers) |
Hukommelse | SD-kort |
Interface  ; | USB |
Omgivelsesforhold | -20 ... +40 °C; 30 ... 80 % RH |
Strømforsyning | 6 V (3 x AA-batterier) |
Driftstid | ca. 10 timer |
Mål | 160 x 75 x 30 mm |
Beskyttelsesklasse | IP 54 |
Vægt | 300 g (uden sonde) |
