Flowmeter PCE-TDS 200 SM

Flowmeter PCE-TDS 200 SM

Varenr.: PCE-TDS 200 SM
EAN: 4250348731517
18.227,00 DKK
Prisen er ekskl. fragt, pris fra 0,00 DKK ekskl. moms, (0,00 DKK inkl. moms).
:
4250348731517
PCE-TDS 200 SM
Leveringstid:1 - 2 Hverdage

Beskrivelse

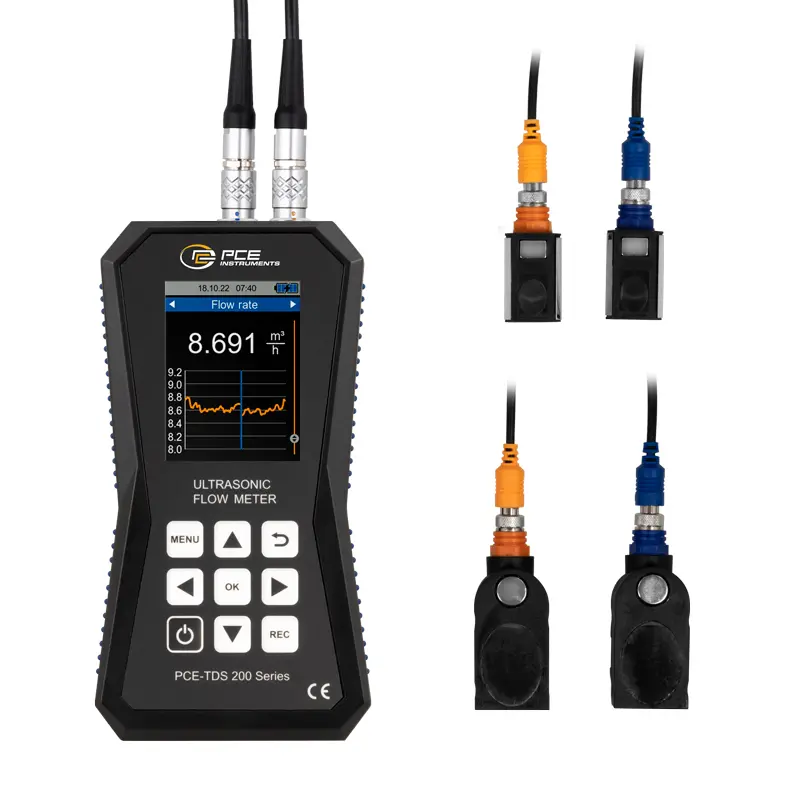

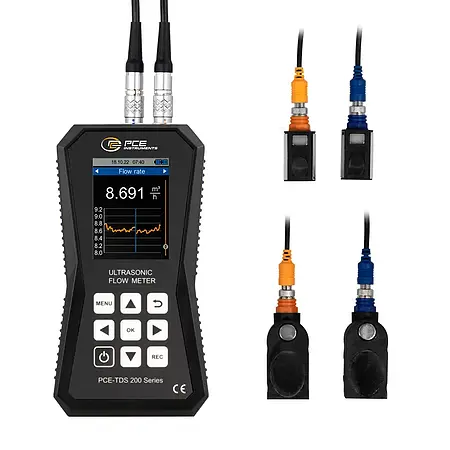

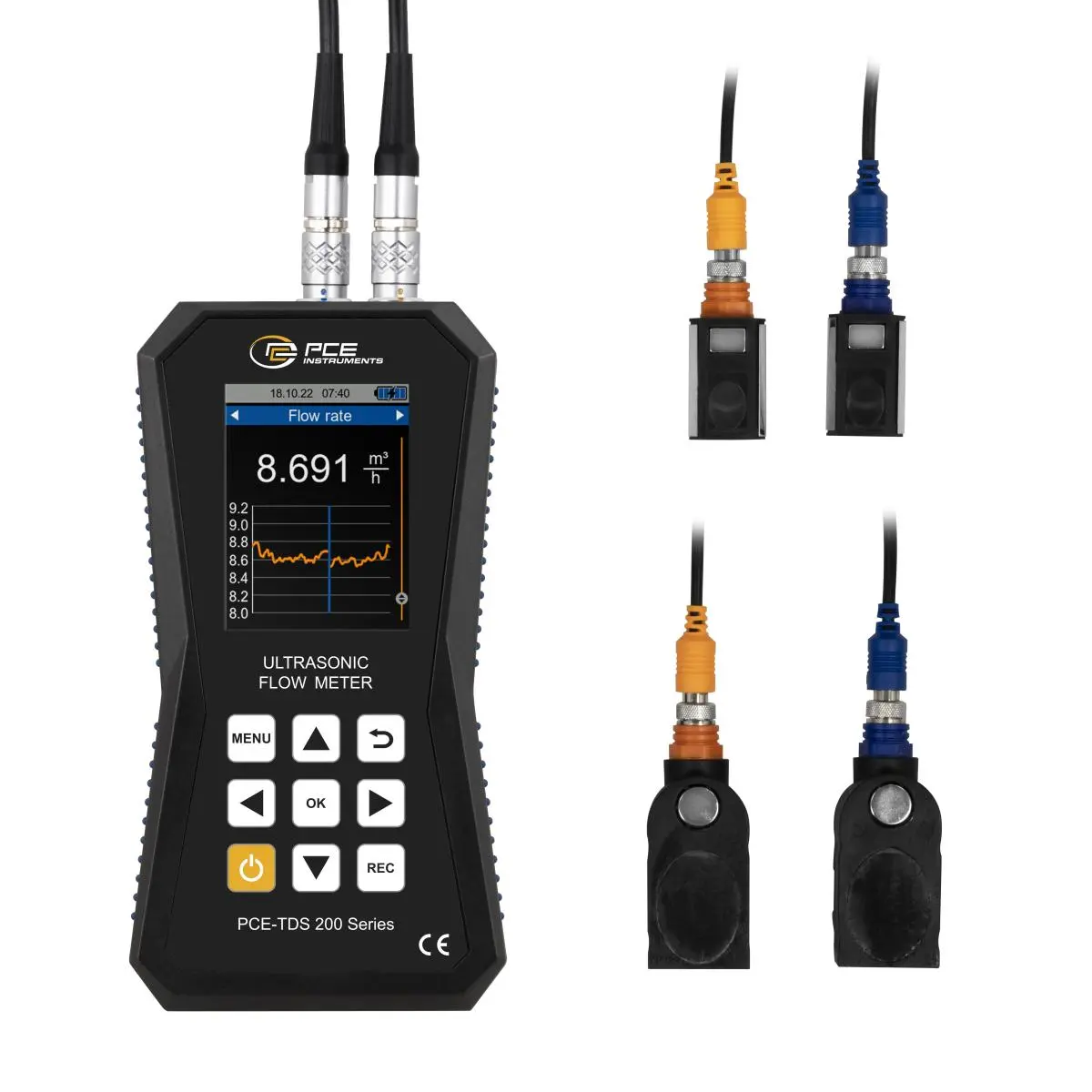

Flowmeter / 32 GB datalager / måleområde ±32 m/s / reproducerbarhed ±0,5 % af måleværdien / forskellige målesonder / alarmgrænser / 2,8-tommers LC-display / til alle medier / valgfrit ISO- eller DAkkS-kalibreringscertifikat

En Flowmeter har et måleområde på ±32 m/s. Med en nøjagtighed på ±1,5 % af måleværdien ved en rørdiameter på DN ≥50, ±3,5 % af måleværdien ved en rørdiameter på DN <50 og en reproducerbarhed på ±0,5 % af måleværdien er en Flowmeter, et særligt præcist måleinstrument. Til installation af sensorerne findes der en installationshjælp. Installationshjælpen viser signalkvaliteten for en Flowmeter grafisk. Desuden vises det grafisk, om sensorerne er placeret med den korrekte afstand til hinanden. Ved flowmåling vises flowhastigheden, volumenstrømmen og volumenet efter indtastning af rør- og mediespecifikationerne. Ved visning af måleværdierne står en lang række enheder til rådighed, for eksempel m³, l, gal, igl, mgl, cf, bal, ib og ob.

Under en måling er det muligt at registrere måleværdierne med dataloggerfunktionen i en Flowmeter. Start- og stopbetingelser samt lagringsintervallet fra 1 sekund til 12 timer kan indstilles. Et lagringspunkt indeholder alle måleværdier én gang. Måleværdierne gemmes i det indbyggede lager på 32 GB i en Flowmeter. Der kan gemmes 10 millioner målepunkter.

Med den valgfrie software kan de registrerede måleværdier udlæses fra en Flowmeter. Til analyse kan måleværdierne vises både i tabelform og grafisk. Til videre behandling kan måleværdierne eksporteres i filformatet .csv. Alternativt kan der oprettes en PDF-rapport via softwaren. For at forenkle betjeningen kan en Flowmeter indstilles via softwaren. Softwaren gør det også muligt at få vist måleværdierne live.

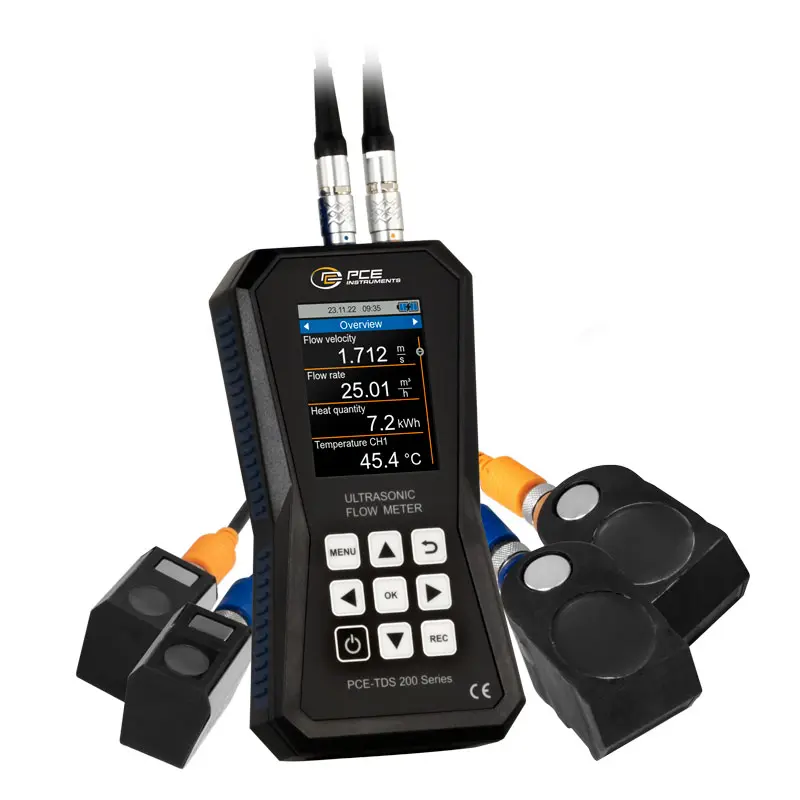

For at bestemme varmemængden kræves der yderligere to termoelementer. Disse fås til PCE-TDS 200+. De to termoelementer tilsluttes fremløb og returløb i et rørsystem. På grundlag af temperaturforskellen og den målte flowmængde kan en Flowmeter bestemme varmemængden. Efter behov kan omkostningerne pr. varmemængdeenhed beregnes og vises samtidigt under målingen. Denne Flowmeter anvendes således for eksempel til kontrol af varmeanlæg.

LC-farvedisplayet har en størrelse på 2,8 tommer og er derfor let at aflæse. Denne Flowmeter kan valgfrit udstyres med et ISO- eller DAkkS-kalibreringscertifikat.

PCE-TDS 200 S SENSOR
Lille sensorpar til rørdiametre DN 15 … 100 / 20 … 108 mm. Egnet til særligt små rør. Sensorerne har meget kompakte mål på 45 x 30 x 30 mm og en temperaturbestandighed på -30 … +160 °C. Takket være magneterne på undersiden kan sensorerne monteres på jernholdige metaller. Desuden kan sensorerne til en Flowmeter forbindes med røret ved hjælp af aftagelige kabelbindere.

PCE-TDS 200 M SENSOR
Mellemstort sensorpar til rørdiametre DN 50 … 700 / 57 … 720 mm. Egnet til flowmåling på mellemstore rør. Med de indbyggede magneter kan sensorerne fastgøres på jernholdige rør. Alternativt kan sensorerne monteres på røret med aftagelige kabelbindere. Temperaturbestandigheden ligger mellem -30 og +160 °C.


Funktioner

- Måleområde: ±32 m/s
- USB-C-grænseflade til dataoverførsel
- Valgfri software til analyse
- Reproducerbarhed: ±0,5 % af måleværdien
- Datalager til 10 millioner målepunkter
- Individuelt indstillelige alarmgrænser
- Valgfrit ISO- eller DAkkS-kalibreringscertifikat

Specifikationer

Hastighed
Måleområde  -32 ... +32 m/s
Opløsning  0,001 m/s
Nøjagtighed  DN ≥50 mm: ±1,5 % af måleværdien ved hastigheder >0,3 m/s / DN <50 mm: ±3,5 % af måleværdien ved hastigheder >0,3 m/s

Ultralydssensor
Betegnelse  PCE-TDS 200 S SENSOR
Rørdiameter  DN 15 ... 100 mm / Ø 20 ... 108 mm
Dimension  45 x 30 x 30 mm
Type  Ultralyd
Frekvens  1 MHz
Driftstemperatur  -30 ... 160 °C
Længde på sensorkabel  5 m

Ultralydssensor
Betegnelse  PCE-TDS 200 M SENSOR
Rørdiameter  DN 50 ... 700 mm / Ø 57 ... 720 mm
Dimension  70 x 40 x 40 mm
Type  Ultralyd
Frekvens  1 MHz
Temperatur  -30 ... 160 °C
Længde på sensorkabel  5 m

Generelle tekniske data
Målefunktioner  Flowhastighed, Volumenstrøm, Volumen
Enheder  metrisk, imperial
Enheder, yderligere oplysninger  Dimensioner: mm, in
Flowhastighed: m/s, ft/s
Volumenstrøm: m³, l, gal, igl, mgl, cf, bal, ib, ob
Volumen: m³, l, gal, igl, mgl, cf, bal, ib, ob
Tidsangivelse: sekunder, minutter, timer, dage
Skærmstørrelse  2,8 Tomme
Lagringsmedie  Indbygget lager
Hukommelseskapacitet  32 GB
Lagringsinterval fra  1 s
Opbevaringsinterval indtil  12 h
Interface  USB-C
Rørmateriale  Stål, Støbejern, Rustfrit stål, Aluminium, Messing, Kobber, PVC, Jern, Nikkel, Titan, Zink, Akryl, Polyethylen, Polypropylen, Nylon, Brugerdefineret (manuel indtastning af rørmaterialets transversale lydhastighed)
Rørmateriale, yderligere oplysninger  Rørets indvendige beklædning:
- Ingen beklædning
- Brugerdefineret
- Epoxyharpiks
- Gummi
- Mørtel
- Polystyren
- Polyethylen
- Polytetrafluorethylen
- Polyurethan
- Polypropylen
- Brugerdefineret (manuel indtastning af den langsgående lydhastighed for rørets indvendige beklædning)
Målemedium  Vand, Havvand, Öl, Råolie, Methanol, Ethanol, Diesel, Benzin, Petroleum, Brugerdefineret (manuel indtastning af lydhastigheden i mediet)
Driftstid  10 h
Automatisk slukning fra ... til  1 ... 15 min.
Målemetode  Z, V, N, W
Alarm  optisk, akustisk
Alarmmodi  Underskridelse, overskridelse, indenfor, udenfor
Reproducerbarhed  ±0,5 %
Menusprog  Tyrkisk, Engelsk (US), Polsk, Spansk, Tysk, Kinesisk, Russisk, Japansk, Fransk, Dansk, Italiensk, Nederlandsk, Portugisisk
Beskyttelsesklasse (enhed)  IP52
Strømforsyning  USB 5 VDC, 500 mA
Stiktype  Instrument-eurostik
Batteri  1 x 3,7 V LP785060 , Litium-polymer-akku
Kapacitet  2500 mAh
Ydeevne  9,25 Wh
Driftsbetingelser  -20 ... 65 °C , 10 ... 95 % r. F.
Opbevaringsforhold  -20 ... 65 °C , 10 ... 95 % r. F.
Dimensioner ( L x B x H )  165 x 85 x 32 mm
Vægt  263,5 g

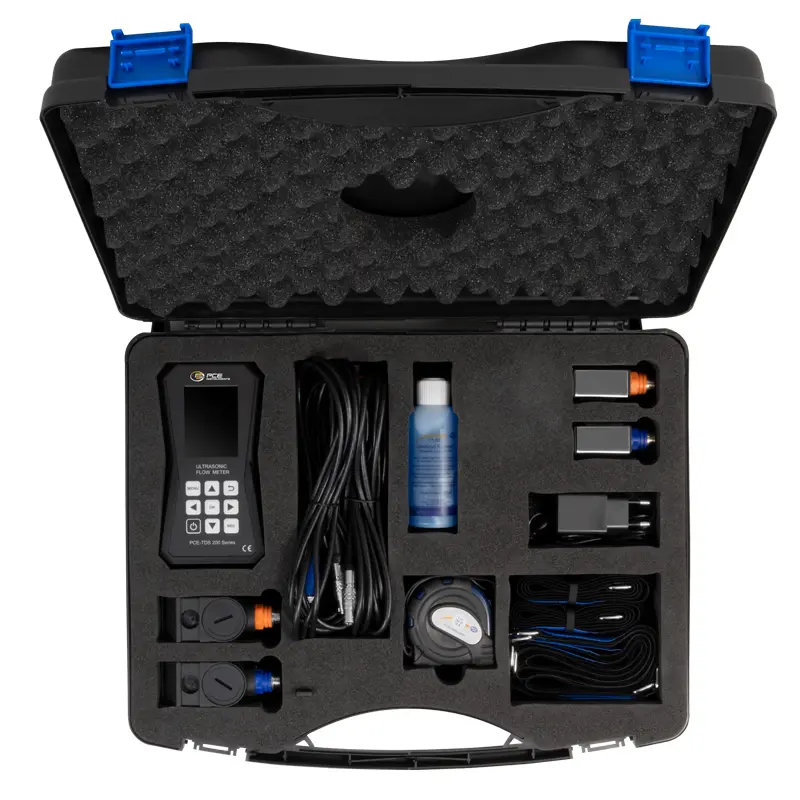

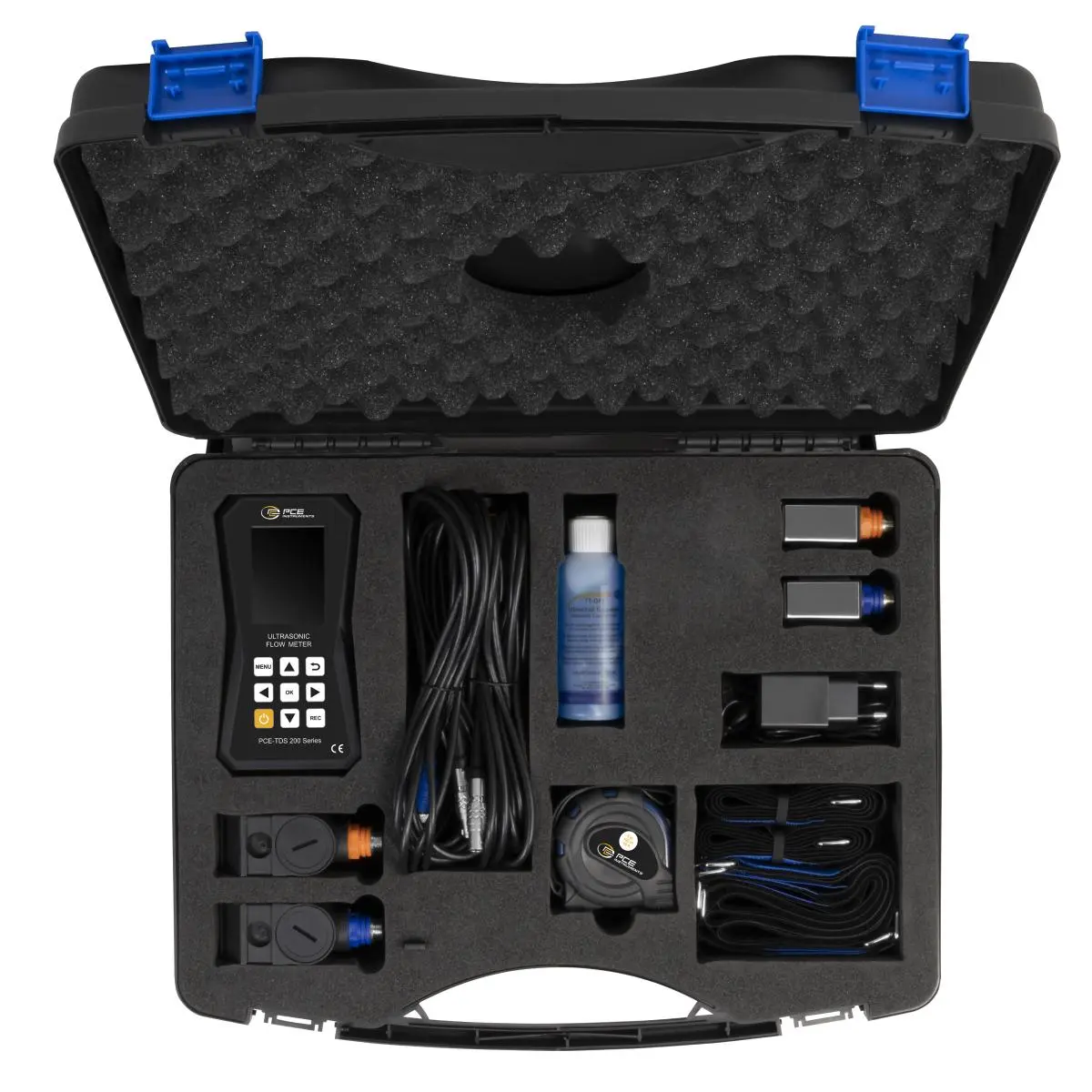

Leveringsomfang

1 x Flowmeter PCE-TDS 200 SM
1 x flowsensorpar PCE-TDS 200 S SENSOR
1 x flowsensorpar PCE-TDS 200 M SENSOR
2 x 5 m forbindelseskabler
2 x aftagelige kabelbindere
1 x strømforsyning 5 V, 500 mA
1 x USB-C-kabel
1 x ultralydskontaktgel
1 x PCE-målebånd
1 x transportkuffert
1 x betjeningsvejledning
