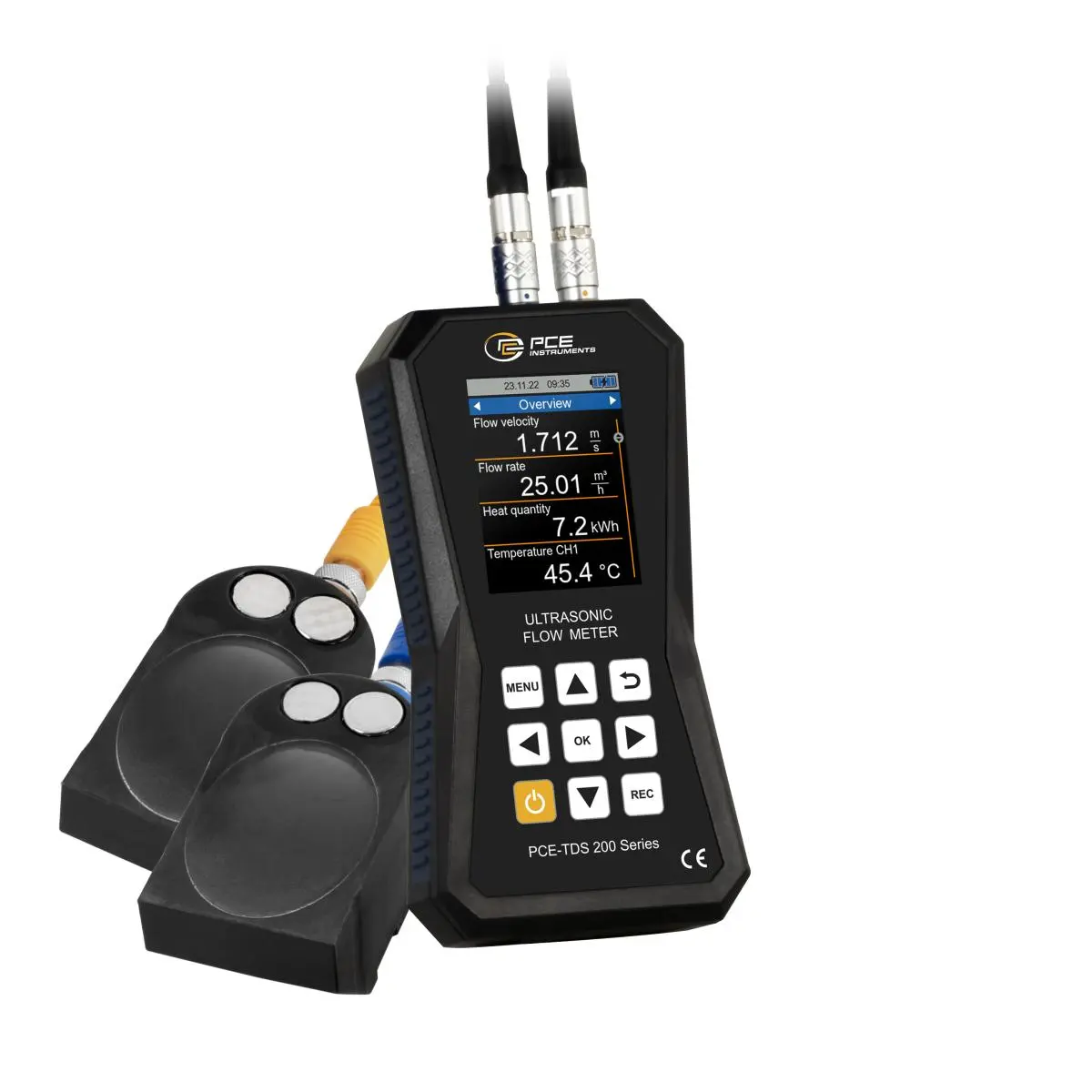

En Flowmeter har et måleområde på ±32 m/s. Med en nøjagtighed på ±1,5 % af måleværdien ved en rørdiameter på DN ≥50, ±3,5 % af måleværdien ved en rørdiameter på DN <50 og en reproducerbarhed på ±0,5 % af måleværdien er en Flowmeter et særligt præcist måleinstrument. Til installation af sensorerne på en Flowmeter findes der en installationshjælp. Installationshjælpen viser signalets kvalitet fra en Flowmeter grafisk. Desuden vises det grafisk, om sensorerne på en Flowmeter er placeret med den korrekte indbyrdes afstand. Ved flowmåling med en Flowmeter vises flowhastigheden, volumenstrømmen og volumenet efter indtastning af rør- og mediespecifikationerne. Ved visning af måleværdierne står en lang række forskellige enheder til rådighed på en Flowmeter. Eksempler er: m³, l, gal, igl, mgl, cf, bal, ib og ob.
Under en måling er det muligt at registrere måleværdierne med dataloggerfunktionen på en Flowmeter. Start- og stopbetingelser samt et lagringsinterval fra 1 sekund til 12 timer kan indstilles på en Flowmeter. Et hukommelsespunkt på en Flowmeter indeholder alle måleværdier én gang. Måleværdierne gemmes i det indbyggede lager på 32 GB i en Flowmeter. Der kan gemmes 10 millioner målepunkter på en Flowmeter.
Med den valgfrie software kan de registrerede måleværdier fra en Flowmeter udlæses. Til analyse kan måleværdierne fra en Flowmeter vises både i tabelform og grafisk. Til videre behandling kan måleværdierne fra en Flowmeter eksporteres i filformatet .csv. Alternativt kan der oprettes en PDF-rapport via softwaren. For at gøre betjeningen enklere kan en Flowmeter indstilles via softwaren. Softwaren gør det også muligt at få vist måleværdierne fra en Flowmeter live.
For at bestemme varmemængden med en Flowmeter kræves yderligere to termoelementer. Disse fås til PCE-TDS 200+. De to termoelementer til en Flowmeter tilsluttes fremløb og returløb i et rørsystem. På grundlag af temperaturforskellen og den målte flowmængde kan en Flowmeter bestemme varmemængden. Efter behov kan en Flowmeter beregne og vise omkostningerne pr. varmemængdeenhed samtidigt under målingen. En Flowmeter anvendes derfor for eksempel til kontrol af varmeanlæg.
Farve-LC-displayet på en Flowmeter har en størrelse på 2,8" og er derfor let at aflæse. En Flowmeter kan fås med et ISO- eller DAkkS-kalibreringscertifikat.

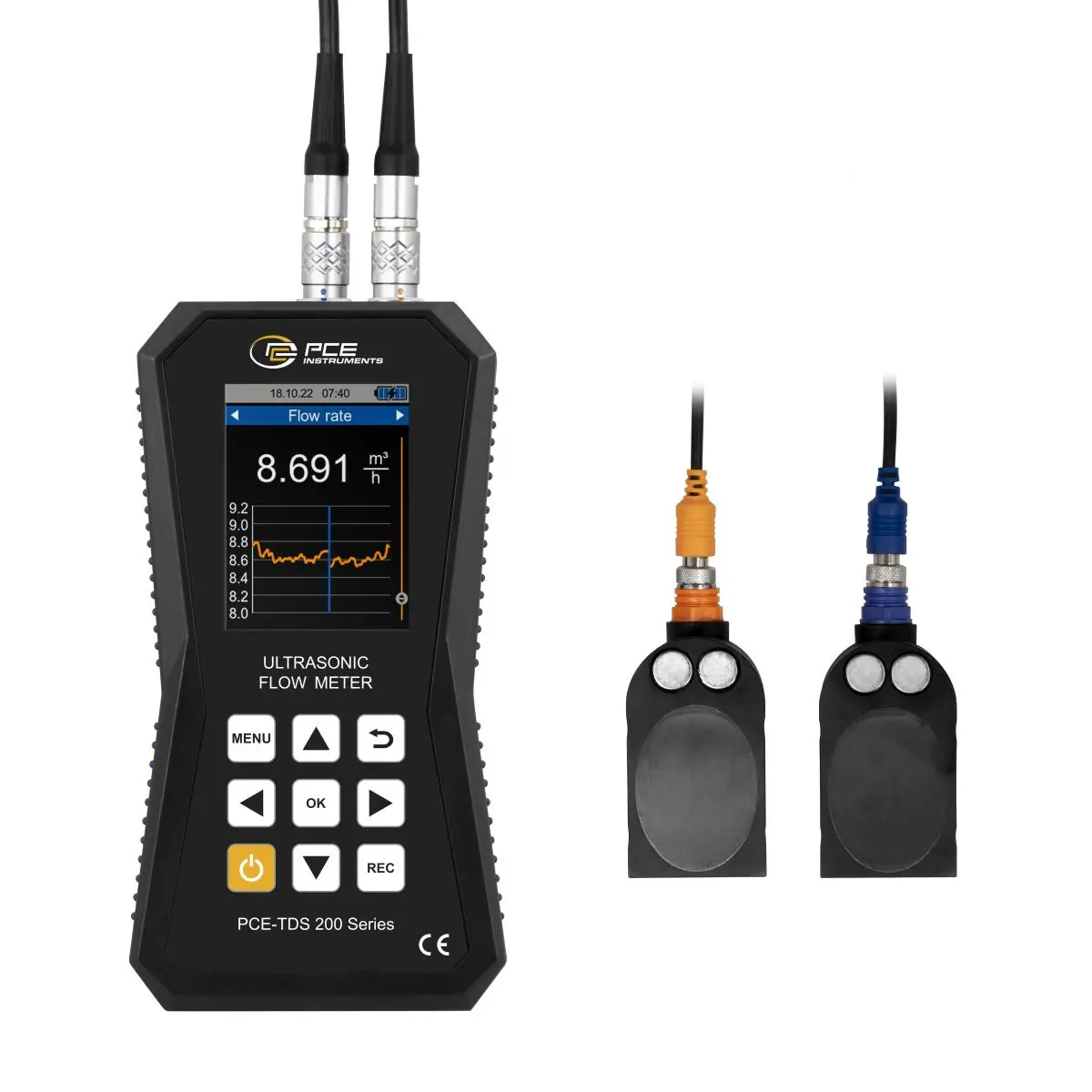

PCE-TDS 200 L SENSOR
Det store sensorpar er beregnet til rørdiametre på DN 300 ... 6000 mm. Sensorparret er derfor velegnet til særligt store rør. Sensorerne til en Flowmeter kan fastgøres med aftagelige kabelbindere. Takket være de indbyggede magneter kan sensorerne fastgøres på rør af jernholdigt metal. Sensorerne har målene 91 x 52 x 44 mm.
| Hastighed | |
| Måleområde | -32 ... +32 m/s |
| Opløsning | 0,001 m/s |
| Nøjagtighed | DN ≥50 mm: ±1,5 % af måleværdien ved hastigheder >0,3 m/s / DN <50 mm: ±3,5 % af måleværdien ved hastigheder >0,3 m/s |
| Ultralydssensor | |
| Betegnelse | PCE-TDS 200 L SENSOR |
| Rørdiameter | DN 300 ... 6000 mm / Ø 300 ... 6000 mm |
| Dimension | 91 x 52 x 44 mm |
| Type | Ultralyd |
| Frekvens | 1 MHz |
| Driftstemperatur | -30 ... 160 °C |
| Længde på sensorkabel | 5 m |
| Generelle tekniske data | |
| Målefunktioner | Flowhastighed, Volumenstrøm, Volumen |
| Enheder | metrisk, imperial |
| Enheder, yderligere oplysninger | Dimensioner: mm, in Flowhastighed: m/s, ft/s Volumenstrøm: m³, l, gal, igl, mgl, cf, bal, ib, ob Volumen: m³, l, gal, igl, mgl, cf, bal, ib, ob Tidsangivelse: sekunder, minutter, timer, dage |
| Skærmstørrelse | 2,8 Tomme |
| Lagringsmedie | Indbygget lager |
| Hukommelseskapacitet | 32 GB |
| Lagringsinterval fra | 1 s |
| Opbevaringsinterval indtil | 12 h |
| Interface | USB-C |
| Rørmateriale | Stål, Støbejern, Rustfrit stål, Aluminium, Messing, Kobber, PVC, Jern, Nikkel, Titan, Zink, Akryl, Polyethylen, Polypropylen, Nylon, Brugerdefineret (manuel indtastning af rørmaterialets transversale lydhastighed) |
| Rørmateriale, yderligere oplysninger | Rørets indvendige beklædning: - Ingen beklædning - Brugerdefineret - Epoxyharpiks - Gummi - Mørtel - Polystyren - Polyethylen - Polytetrafluorethylen - Polyurethan - Polypropylen - Brugerdefineret (manuel indtastning af den langsgående lydhastighed for rørets indvendige beklædning) |
| Målemedium | Vand, Havvand, Öl, Råolie, Methanol, Ethanol, Diesel, Benzin, Petroleum, Brugerdefineret (manuel indtastning af lydhastigheden i mediet) |
| Driftstid | 10 h |
| Automatisk slukning fra ... til | 1 ... 15 min. |
| Målemetode | Z, V, N, W |
| Alarm | optisk, akustisk |
| Alarmmodi | Underskridelse, overskridelse, indenfor, udenfor |
| Reproducerbarhed | ±0,5 % |
| Menusprog | Tyrkisk, Engelsk (US), Polsk, Spansk, Tysk, Kinesisk, Russisk, Japansk, Fransk, Dansk, Italiensk, Nederlandsk, Portugisisk |
| Beskyttelsesklasse (enhed) | IP52 |
| Strømforsyning | USB 5 VDC, 500 mA |
| Stiktype | Instrument-eurostik |
| Batteri | 1 x 3,7 V LP785060 , Litium-polymer-akku |
| Kapacitet | 2500 mAh |
| Ydeevne | 9,25 Wh |
| Driftsbetingelser | -20 ... 65 °C , 10 ... 95 % r. F. |
| Opbevaringsforhold | -20 ... 65 °C , 10 ... 95 % r. F. |
| Dimensioner ( L x B x H ) | 165 x 85 x 32 mm |
| Vægt | 263,5 g |
