Varenr.: PCE-TDS 200 S-SW-KIT

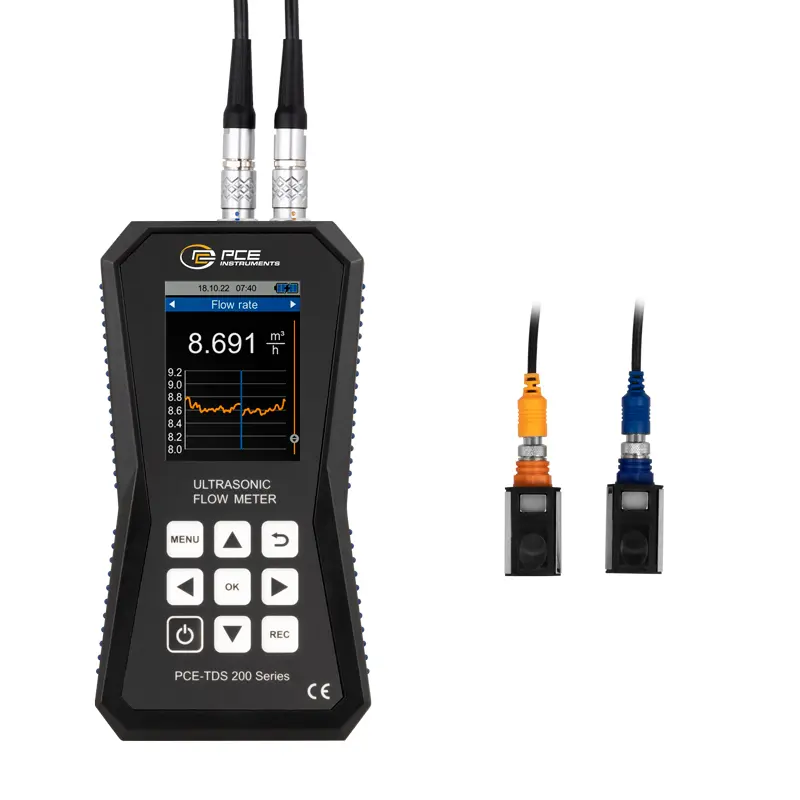

Flowmåler PCE-TDS 200 S-SW-KIT inkl. software

15.824,00 DKK
19.780,00 DKK
:
4250348734990
PCE-TDS 200 S-SW-KIT
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 1 - 2 Hverdage

Beskrivelse

Flowmåler med 32 GB datahukommelse / Måleområde ±32 m/s / Reproducerbarhed ±0,5 % af den målte værdi / Forskellige målesonder / Alarmgrænseværdier / 2,8 " LCD display / Til alle medier

Flowmåleren har et måleområde på ±32 m/s. Med en nøjagtighed på ±1,5 % f.s. for en rørdiameter på DN ≥50, ±3,5 % f.s. for en rørdiameter på DN <50 og en reproducerbarhed på ±0,5 % f.s. er flowmåleren et særdeles præcist måleinstrument. Der findes en installationshjælp til montering af sensorerne på flowmåleren. Installationshjælpen viser grafisk signalkvaliteten af flowmåleren. Desuden vises det grafisk, om sensorerne i flowmåleren er placeret i den korrekte afstand fra hinanden. For at udføre flowmålinger med ultralydsdetektoren vises flowhastigheden, volumenflowet og volumenet efter indtastning af rør- og mediespecifikationerne. Ved visning af de målte værdier tilbyder flowmåleren et bredt udvalg af enheder. For eksempel: m³, l, gal, igl, mgl, cf, bal, ib og ob.

Under en måling er det muligt at registrere de målte værdier via flowmålerens dataloggerfunktion. Start- og stopbetingelser og lagringsinterval fra 1 sekund til 12 timer kan indstilles på flowmåleren. Et hukommelsespunkt i flowmåleren indeholder alle målte værdier én gang. De målte værdier gemmes på den indbyggede hukommelse på 32 GB i flowmåleren. Der kan gemmes 10 millioner målepunkter på den ultralydsbaserede fejlføler.

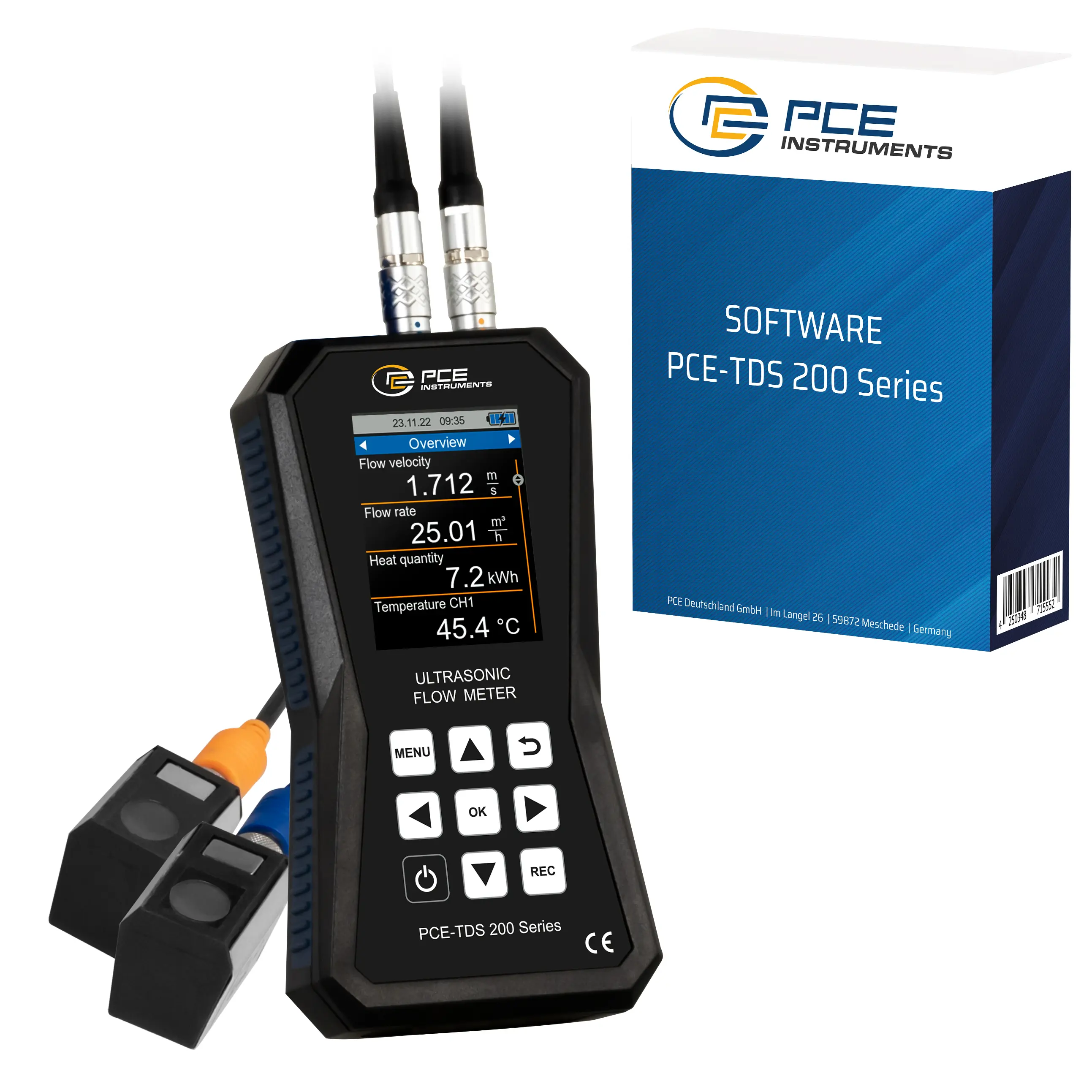

Med den valgfrie software kan de registrerede måleværdier læses ud af flowmåleren. Til analyse kan de målte værdier fra flowmåleren vises i tabelform og grafisk form. For yderligere behandling af de målte værdier fra flowmåleren kan de eksporteres i .csv-filformat. Alternativt kan der oprettes en PDF-rapport via softwaren. For at forenkle betjeningen kan flowmåleren indstilles via softwaren. En livevisning af de målte værdier fra flowmåleren er også mulig med softwaren.

For at kunne bestemme varmemængden med flowmåleren er der behov for yderligere to termoelementer. Disse er tilgængelige med PCE-TDS 200+. De to termokobler fra flowmåleren er forbundet til frem- og tilbageløb i et rørsystem. På grundlag af temperaturforskellen og den målte strømningshastighed kan flowmåleren bestemme varmemængden. Hvis det er nødvendigt, kan flowmåleren beregne og vise omkostningerne pr. varmeenhed samtidig med målingen. På denne måde kan flowmåleren f.eks. bruges til at kontrollere varmesystemer.

LCD-farvedisplayet på flowmåleren har en størrelse på 2,8" og er derfor let at læse. Som ekstraudstyr kan flowmåleren udstyres med et ISO- eller DAkkS-kalibreringscertifikat.

PCE-TDS 200 S SENSOR
Lille sensorpar til rørdiametre DN 15 ... 100 / 20 ... 108 mm. Egnet til særligt små rør. Sensorerne har en særlig lille størrelse på 45 x 30 x 30 x 30 mm og en temperaturbestandighed på -30 ... 160 °C. Takket være magneterne på undersiden kan sensorerne monteres på jernholdige metaller. Desuden kan sensorerne til flowmåleren tilsluttes til røret ved hjælp af aftagelige kabelbindere.

Funktioner

- Måleområde ±32 m/s
- USB-C-grænseflade til dataoverførsel
- Valgfri software til analyse af de målte værdier
- Reproducerbarhed ±0,5 % af den målte værdi
- Måling af varmemængde
- Datahukommelse til 10 millioner målepunkter
- Individuelt justerbare alarmgrænser


Specifikationer

Måling af flow
Måleområde ±32 m/s
Opløsning 0,001 m/s
Nøjagtighed DN ≥50 mm: ±1,5 % f.s. for hastigheder > 0,3 m/s
  DN <50 mm: ±3,5 % f.s. for hastigheder > 0,3 m/s
Reproducerbarhed ±0,5 % af den målte værdi

PCE-TDS 200 S SENSOR Sensorpar
rørdiameter DN 15 … 100 / 20 … 108 mm
Temperaturbestandighed -30 ... 160 °C
Mål 45 x 30 x 30 mm

Målemetode Z, V, N, W

Medium - vand
  - havvand
  - olie
  - Råolie
  - Methanol
  - Ethanol
  - diesel
  - Benzin
  - Petroleum
  - Brugerdefineret
  (manuel indtastning af lydhastigheden fra mediet)

Alle væsker med en urenhed < 5 %

Rørmateriale - kobber CU
  - Stål FE
  - Rustfrit stål VA
  - Aluminium AL
  - Messing ME
  - Støbejern CI
  - Jern FE
  - Nikkel NI
  - Titanium TI
  - Zink ZI
  - Akryl AC
  - Polyethylen PE
  - Polypropylen PP
  - Polyvinylchlorid PVC
  - Nylon NY
  - Brugerdefineret
  (manuel indtastning af den tværgående lydhastighed
  af rørmaterialet)

Indvendig rørforing - Ingen foring
  - Brugerdefineret
  - Epoxyharpiks
  - Gummi
  - Morter
  - Polystyren PS
  - Polyethylen PE
  - Polytetrafluorethylen PTFE
  - Polyurethan PU
  - Polypropylen PP
  - Brugerdefineret
  (manuel indtastning af den langsgående lydhastighed
  af rørets indvendige foring)

Måleparametre strømningshastighed, volumenstrøm og volumen
Enheder (dimensioner) mm, in
Enheder (strømningshastighed) m/s, ft/s
Enheder (volumenstrøm) m³, l, gal, igl, mgl, cf, bal, ib, ob
Tidsangivelse sekunder, minutter, timer, dage
Enheder (volumen) m³, l, gal, igl, mgl, cf, bal, ib, ob

Yderligere specifikationer
Display 2,8" LCD-skærm
Enheder metrisk / imperial
Menusprog Tysk, engelsk, fransk, spansk, tysk,
  Italiensk, hollandsk, portugisisk, dansk, tyrkisk, polsk, tysk
  Tyrkisk, polsk, russisk, kinesisk, japansk
Drifts- og opbevaringsbetingelser       Temperatur: -20 ... +65 °C
  Luftfugtighed: 10 ... 95 % r. h., ikke-kondenserende
Datalogger 32 GB hukommelseskapacitet / 10 millioner målepunkter
USB-interface (til online-måling, udlæsning af den interne hukommelse
  hukommelse og til genopladning af batteriet)
Beskyttelsesklasse  IP52
Strømforsyning Internt LiPo-batteri (3,7 V, 2500 mAh)
  Ekstern: USB 5 VDC, 500 mA
Driftstid ca. 10 timer
Mål 165 x 85 x 32 mm
Vægt 255 g

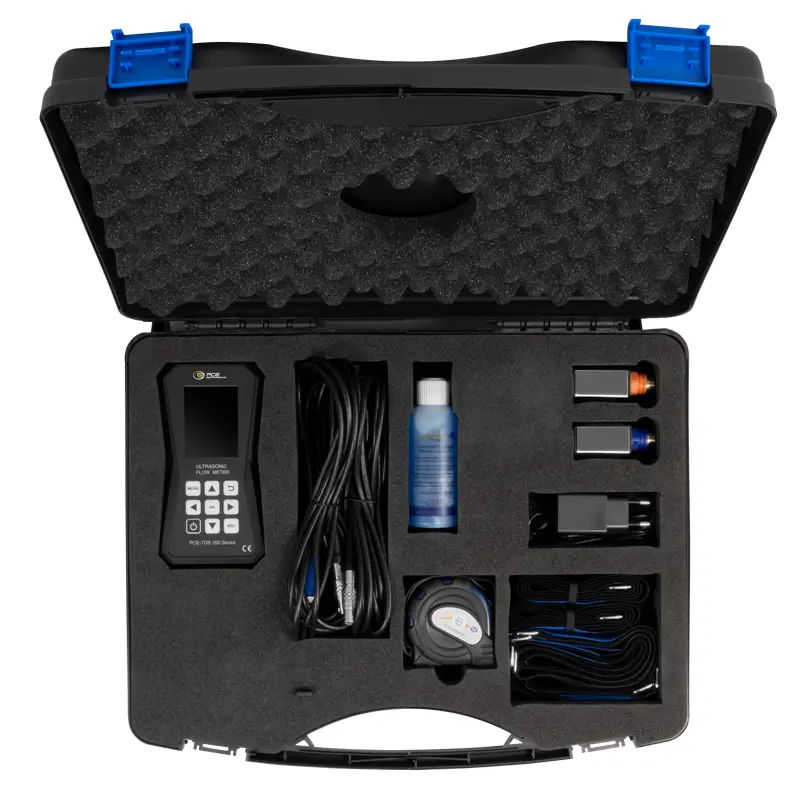

Leveringsomfang

1 x Flowmåler PCE-TDS 200 S-SW-KIT
1 x Flowsensor PCE-TDS 200 S-SW-KIT SENSOR (par)
2 x 5 m tilslutningskabel
2 x Aftagelige kabelbånd
1 x Strømforsyningsenhed
1 x USB-C-kabel
1 x Ultralydskontaktgel
1 x PCE-målebånd
1 x Plastetui
1 x Software
1 x Brugsanvisning
