Varenr.: PCE-EVSE 310+

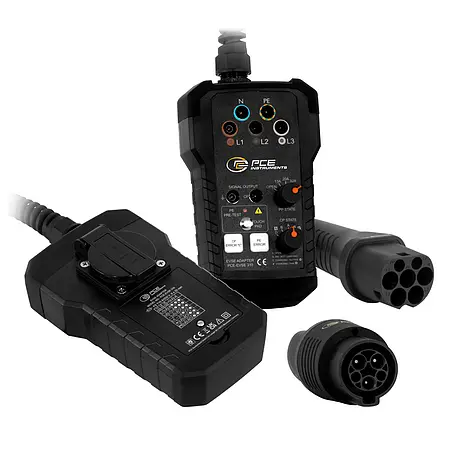

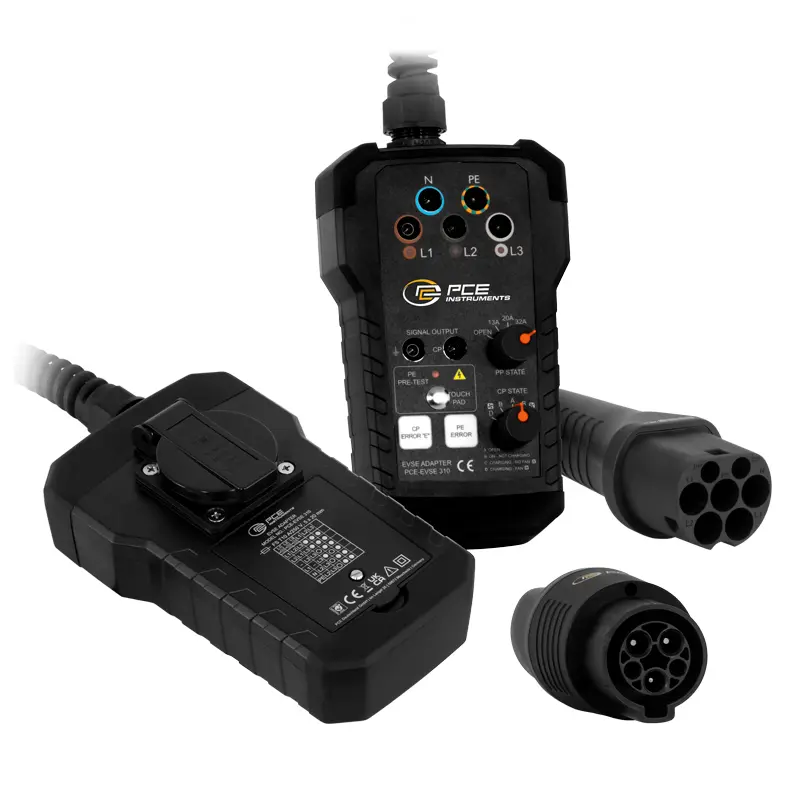

EVSE måleapparat / EVSE tester til ladestation PCE-EVSE 310+

»Spørgsmål om denne vare

Leveringstid: 1 - 2 Hverdage

Beskrivelse

EVSE måleapparat / EVSE tester til ladestation / køretøjssimulering / kabelsimulering / CP-udgang og netstik til måleformål / inkl. transporttaske

EVSE måleapparat / EVSE tester til ladestation er beregnet til VDE 0100-testere til test af ladestationer (opladningstilstand 3) til elbiler. Denne adapter kan bruges med PCE-ITE 55B-installationstesteren eller med de fleste andre standard VDE 0100-testere. Takket være lysdioderne til spændingsregistrering på de 3 faser kan det hurtigt fastslås, om der er en installationsfejl.

Drejekontakten PP State kan bruges til at simulere ladekablets strømføringsevne. Strømføringsevnen simuleres med forskellige modstande i EVSE måleapparat / EVSE tester til ladestation, som forbindes mellem PP- og PE-lederne. Forskellige køretøjstilstande kan simuleres ved hjælp af drejekontakten CP State. Køretøjstilstandene simuleres med forskellige modstande, der forbindes mellem CP- og PE-lederne.

Der kan tilsluttes en ekstern belastning til stikket. Denne udgang er kun beregnet til måleformål og giver mulighed for at kontrollere elmålerens funktion. EVSE måleapparat / EVSE tester til ladestation kan også bruges til at simulere en PE-fejl (jordfejl). EVSE måleapparat / EVSE tester til ladestation leveres i en apparattaske. Der findes også en valgfri adapter til vægdåser med en type 1-tilslutning.

Funktioner

- PE-præ-test

- Status for Proximity Pilot PP og Control Pilot CP

- Simulering af CP-fejl "E" og PE-fejl

- Netstik til måleformål

- Sikkerhedsmålerstik

- Valgfri adapter til type 1

- inkl. type 2 stik

- inkl. adapter til type 1

Specifikationer

Testfunktioner
PE-præ-test	ja, med kapacitiv elektrode
PP-simulering	åben, 13 A, 20 A, 32 A, 63 A
CP Status	A, B, C, D
CP-fejl "E"	E
PE-fejl/jordfejl	Ja

Generelle tekniske data
Tilslutninger	L1, L2, L3, N, PE
Tilslutninger Yderligere oplysninger	max. 230V (1-faset) / 430V (3-faset) ; 50 / 60Hz 10A / 250 V Type 2-stik fastgjort til kablet (valgfri adapter kræves til type 1) (valgfri adapter kræves til type 1)
Standard(er)	IEC62196-2 Type 2-stik
Kabellængde	25 cm
Sikkerhedsstandard	CAT II / 300V
Stikdåse	max. 250 V; 50/60 Hz; 10 A
Udgange	2 x 4 mm stikkontakter (signaludgangsterminaler)
Sikring(er)	Stikdåse T10A/250V
Beskyttelsesklasse (enhed)	IP40
Vægt	643 g
Dimensioner (L x B x H)	600 x 105 x 73 mm
Driftsbetingelser	0 ... 40 °C , 80 % r.H.
Opbevaringsbetingelser	-10 ... 50 °C , 80 % r.F
Sprog i brugsanvisningen	Tysk, engelsk

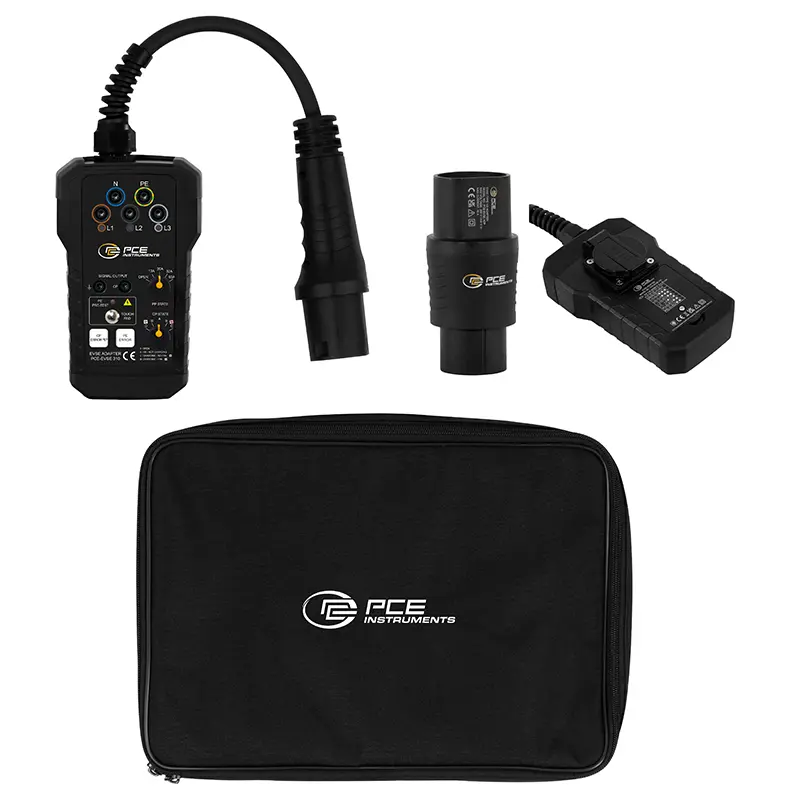

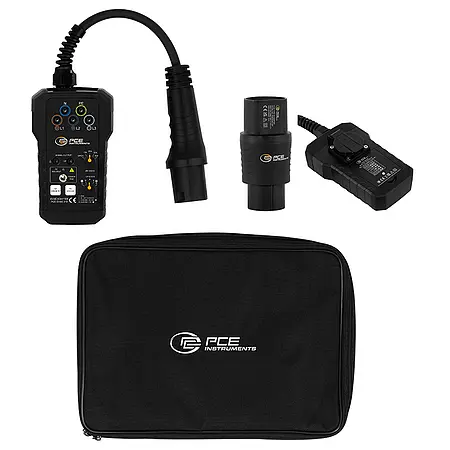

Leveringsomfang

1 x EVSE måleapparat / EVSE tester til ladestation PCE-EVSE 310+

1 x betjeningsvejledning

1 x transporttaske
1 x type 2 stik
1 x Adapter auf Typ 1 (PCE-EVSE ADP)

Tilbehør / muligheder

Tilbehør

Måleforbindelsesadapter til vægdåser PCE-EVSE ADP

EVSE måleapparat / EVSE tester

Måleforbindelsesadapter til vægdåser PCE-EVSE ADP

929,00 DKK

Prüfgeräte Preis

Måleforbindelsesadapteren fra type 2 til type 1 til wallboxe er et tilbehør til vores PCE-EVSE 310, som er velegnet til test af ladestationer. Med denne adapter er det muligt at teste ladestationer med en type 1-tilslutning.

Spændingsområde: 102 … 250V AC
Frekvens: 50/60 Hz
Maks. strøm: 10 A
KAT II / 300 V
EN 61010-031
