FLIR IRW-seriens IR-inspektionsvindue til kontrolskabsinspektion /
Nem installation / Hængslet låg for hurtig adgang

Flir IRW-seriens IR-inspektionsvindue er gennemtrængeligt for kort , mellem- og langbølget infrarød stråling. IR-inspektionsvinduet kan installeres i nogle få enkle trin takket være den specielle enkelthulsfastgørelse. Da styreskabene ikke længere skal åbnes for visuel inspektion og termografisk inspektion under drift efter montering af IR-inspektionsvinduet, er personalet ikke længere udsat for potentielt livstruende lysbueoverslag. IR-inspektionsvinduet IRW fra Flir fungerer således som et beskyttende skjold mellem mennesker og det strømførende udstyr. Ved at installere IR-inspektionsvinduet er en IR-kontrol af koblingsenhedens aktuelle status mulig til enhver tid uden tidskrævende planlægning. Hvis du har yderligere spørgsmål om et varmekamera Flir Ebx-serien, så se på følgende tekniske data eller ring til vores hotline: 01805 976 990 (14 cents pr. minut fra en tysk fastnettelefon, maks. 42 cents pr. minut fra et tysk mobilnetværk) .

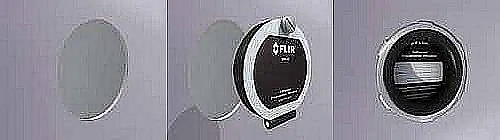

Nem montering




Med samme dimensioner som standardrør kan FLIR IR inspektionsvinduer monteres nemt og sikkert:


-Kun et hul til hver vindue påkrævet
-Kun en simpel PIRma-Lock™-ringmøtrik skal strammes
-Abninjning udføres med standard amerikansk værktøj

PIRma-Lock™s pålidelighed




Den gennemprøvet låsemøtrik banebrydende koncept for det infrarøde vindues FLIR skruering:


-tænder på indersiden af væggen sikrer et fast, tæt hold
-automatisk jording af metalkomponenter
- Der kræves ingen skruehuller, der senere kan slides

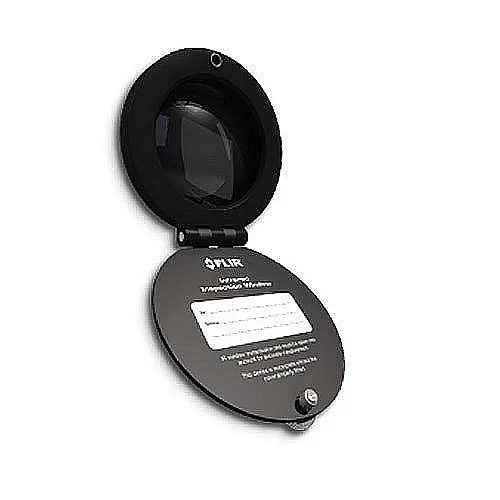

Hængslet låg for hurtig adgang




En simpel skrue fastgør det faste låg af det infrarøde vindue:



-Let hængslet visningsport til direkte scanning
-Ingen fald, forveksling eller tab
-Smudsikker etiket på indersiden

Bredbånd krystal infrarødt vindue

Linsenhed i en robust anodiseret aluminiumsramme til indendørs og udendørs brug :

-Transmitterer kort-, mellem- og langbølget infrarød stråling
-Tillader inspektion med visuel billeddannelse og fusionsfunktioner
- Gennemsigtig for laserpegere og belysning

Større produktivitet og hurtigere investeringsafkast




Væsentligt kortere inspektionstider med mere effektive evalueringer i henhold til NFPA 70 E retningslinjerne



-Kun én person i stedet for tre påkrævet
-Ingen tungt personligt beskyttelsesudstyr påkrævet
-Mange af de lysbue-flash-initierende faktorer elimineret

FLIR-kvalitet




FLIR har IRW-seriens modeller, der er fuldt testet og leveres med livstidsgaranti:


- Overholder UL, CSA, IEC og IEEE specifikationer og Dir.
-Testet af respekterede institutioner såsom UL, KEMA og TUV
-Testet til at modstå lysbue, vibrationer og ekstrem fugtighed
-Begrænset livstidsgaranti mod fabrikationsfejl

specifikationer for FLIR IRW-seriens IR-inspektionsvindue

Dimensioner

Total højde

85,5 mm

107,4 mm

136,5 mm

Samlet bredde

73 mm

99 mm

127 mm

Samlet dybde

25,5 mm

26,86 mm

29,25 mm

Faktisk huldiameter

60,3 mm

88,9 mm

114,3 mm

Greenlee Tool

76BB

739BB

742BB

Anbefalet maksimal vægtykkelse

3,2 mm

3,2 mm

3,2 mm

Optikspecifikationer

optisk diameter

50 mm

75 mm

95 mm

Viewport-diameter

45 mm

69 mm

89 mm

Udsigtsområde

1590 mm²

3739 mm²

6221 mm²

Optik maksimal temperatur

1355,6° C

1355,6 °C

1355,6 °C

Beskyttelsestyper og tests

Maksimal udtræksstyrke

657 kg

1655 kg

1678 kg

Generelle specifikationer FLIR IRW Series IR Inspection Fixtur

NEMA-beskyttelse

Type 4/12 (udendørs/indendørs)

spændingsområde

enhver

Automatisk jordet

ja

Maksimal driftstemperatur

260°C

Rammemateriale

anodiseret aluminium

Linsemateriale

calciumfluorid

Pakningsmateriale

Silicone

husmateriale

ja

Kompatibel med alle FLIR -kameraer

ja

PIRma-Lock monteringssystem

ja

Låg og beslag fastgjort permanent

ja

Ethulsmontering

ja

Fixering inkluderet - og låseskrue

ja

IR-bølgelængde -- kort, medium & langbølge

ja

Synlig del af lysspektret

ja

billede-i-billede & ; Blending-Fusion funktion

ja
