Rz => gennemsnitlig ruhedsdybde
Den gennemsnitlige top-til-dal-højde Rz er det aritmetiske middelværdi af de største individuelle top-til-dal-højder af flere tilstødende individuelle målesektioner.
Ra = aritmetisk middel ruhed
Ra er den generelt anerkendte og internationalt anvendte ruhedsparameter. Det er det aritmetiske gennemsnit af de absolutte værdier af profilafvigelserne i referenceafsnittet. Den målte numeriske værdi Ra er altid mindre end Rz-værdien bestemt på den samme ruhedsprofil.
Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.
Måleparametre | Ra, Rz, Rq, Rt |
Måleområder | Ra, Rq: 0,005 ... 16,00 µm Rz, Rt: 0,02 ... 200,0 µm |
Radius stylus spids | 5 µm |
Material stylus spids | Diamant, 90 ° vinklet |
Maks. anbefalede Kraft i statisk måling | 4 mN (0,4 gf) |
Radius langsgående styrestang | 45 mm |
Standarder | ANSIB46.1/ASMEB46.1 (DIN EN ISO 4287) |
Maksimal køreafstand | 15 mm |
Måleprincip | induktiv |
Afskæringsbølgelængde (afskæring) | 0,25 mm / 0,8 mm / 2,5 mm |
Scanningshastighed | 0,135 mm/s Grænsebølgelængde: 0,25 mm 0,5 mm/s ved grænsebølgelængde: 0,8 mm 1 mm/s ved grænsebølgelængde: 2,5 mm Omvendt hastighed: 1 mm/s |
Målenøjagtighed | <±10 % |
Gentagelighed | <6 % |
Skærm | OLED |
Enheder | μm / μinch (kan omskiftes ) |

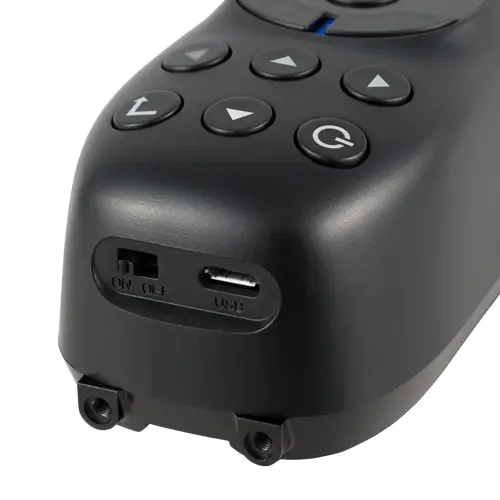

Grænseflade | Micro-USB |
Strømforsyning | genopladeligt Li-ion batteri |
Mål L x B x H | 150 x 60 x 43 mm |
Vægt | 370 g |
ISO-genkalibrering for ujævnheder til måling af ruhed er ofte påkrævet for at overholde DIN ISO 9000.

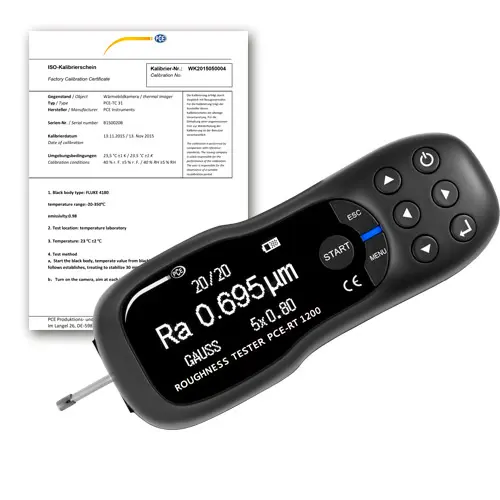

Genkalibrering inklusive kalibreringscertifikat for ruhedsmåler
Skulle dit kalibreringscertifikat udløbe eller er udløbet, kan du nemt sende dit måleapparat til os til genkalibrering. Vi vil kalibrere og returnere enheden til dig med et nyt kalibreringscertifikat.
Probe til PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200 til måling af ruheden af riller.
- Testspids for riller
- Bredde > 2,5 mm
- Dybde < 10 mm
- Teststanderen PCE-RT2000 teststand anbefales til målingen
Krum overfladesensor velegnet til PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200. Sensoren bruges til at måle overflader med krumning.
- Testspids for buede overflader
- Radius > 3 mm til PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200
Udskiftning / standardsensor til PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200. Sensoren kan bruges som erstatning eller erstatning for ruhedsmåleren PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200.
- Testspids til standardapplikationer
Teststativ til PCE-RT 12xx-serien og PCE-RT 2200. Teststativet kan bruges til at montere ruhedstesteren. Teststanden muliggør præcis placering af sonden på testobjektet.
- Teststander til montering af PCE-RT 1200, PCE-RT 2000 og PCE-RT 2200
- i forbindelse med PCE-RT2000-RP110  ;og PCE-RT2000-RP131
