Varenr.: PCE-VM 31-WB

Vibrationsmålingsteknologi Vibrationsmåler PCE-VM 31-WB

27.527,00 DKK
34.408,75 DKK
:
4250348714435
PCE-VM 31-WB
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 1 - 2 Hverdage

Beskrivelse

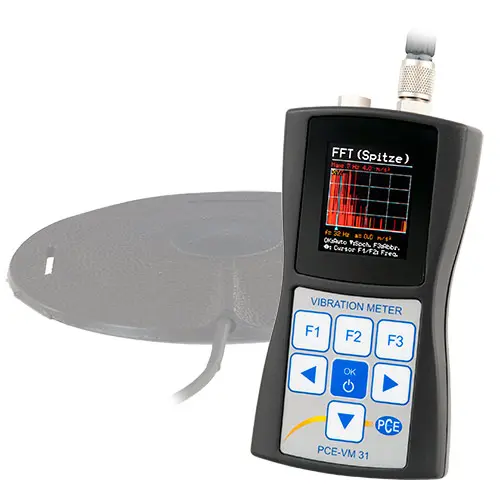

Vibrationsmåler PCE-VM 31-WB
Måleanordning til måling af helkropsvibrationer på arbejdspladsen /
Måling af hastighed, acceleration og forskydning / TEDS-understøttelse //
Hukommelse til 10.000 aflæsninger / USB-grænseflade / nem at bruge

Vibrationsmåleren PCE-VM 31-WB blev udviklet til at analysere menneskelige vibrationer på arbejdspladsen. Med vibrationsmåleren kan helkrops vibrationsmålinger i henhold til ISO 2631 udføres. Til dette formål har vibrationsmåleren a triaksialt sædeaccelerometer. Derudover kan vibrationsmålinger også udføres på maskiner med passende sensorer. Vibrationsmåleren kan bestemme parametrene hastighed, acceleration og distance.



SÆDEmålinger kan også udføres med en speciel sensor. Samlet set har PCE-VM 31-WB vibrationsmåleren 4 IEPE-indgange med lav effekt med TEDS-understøttelse til tilslutning af sensorer. De målte værdier  kan blandt andet vises som en glidende eller interval RMS-værdi, vektorsum eller vibrationsdosis . Den integrerede flash-hukommelse giver plads nok til op til 10.000 måledatasæt eller op til 1.000 FFT'er. Dataene kan også overføres til a pc via USB-grænsefladen. Der kan de f.eks. evalueres yderligere med Excel.


Funktioner

- Helkropsmåling af menneskelig vibration
- Hastighed, acceleration, forskydning
- Tre-kanals FFT
- TEDS-understøttelse
- hukommelse til 10.000 aflæsninger
- USB-interface
- kompakt design
- enkel betjening

Specifikationer

MåleområdeSensor med 1 mV/(m/s²)Sensor med 10 mV/(m/s²)
Acceleration1100 m/s²110 m/s²
Hastighed 100 ... 10.000 mm/s
(1 kHz/1 Hz)
10 ... 1.000 mm/ s
(1 kHz/1 Hz)
Afstand (spidsværdier)250 . .. 15.000 µm
(5 Hz/250 Hz)
25 ... 1.500 µm
(5 Hz/250 Hz)
Skærmopløsning (1/10 mV/(m/s²))
Acceleration0,01 m/s²
Hastighed0,1 mm/s
sti1 µm
Linearitet interval> 75 dB for ±6 % fejl
Støj< 0,003 m/s²
Indgange4 IEPE-indgange med lav effekt; 0,7mA / 17V; TEDS support, IEEE1451.4, skabelon 25
Sensorfølsomhed0,8 - 120 mV/(m/ s²)
Vis variabler for menneskelig vibration
(acceleration)
Interval effektiv værdi
Vektorsum
max. glidende rms-værdi (MTVV)
Vibrationsdosis (VDV)
Vis variabler acceleration, hastighed, forskydningglidende effektiv værdi
maks. RMS-værdi
Vektorsum
Popværdi
Maksimal spidsværdi
Filtervægtningsfilter : Wb, Wc , Wd, Wh, Wj, Wk, Wm
Uklassificeret: 6,3 - 1259 Hz (H/A) / 0,4 - 100 Hz (G/K)
Acceleration: 0,1 - 2000 Hz / 1 - 1000 Hz
Hastighed: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz
Afstand: 5 - 250 Hz
Frekvensanalyse (FFT)125 linjer for X/Y/Z, peakspektrum for aacceleration, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz
HukommelseFlash, 10.000 måleværdidatasæt, 1.000 FFts, hver med dato, tid og kommentar
SkærmOLED, 128 x 160 pixels, farvet
Interface USB 2.0, fuld hastighed, CDC-tilstand (virtuel COM-port), via VM2x-USB-kabel
Batterier3 x 1,5 V AAA-batteri eller genopladeligt batteri (LR03 eller HR03)
Omgivelsesforhold -20 ... +60 °C, < 95 % RF
Mål125 x 65 x 27 mm (uden stik)
Vægt140 g

Leveringsomfang

1 x vibrationsmåler PCE-VM 31

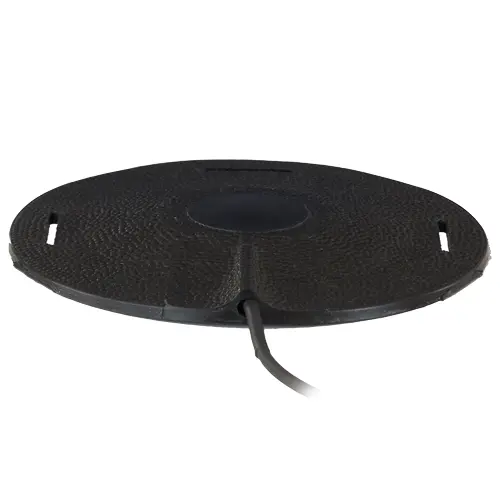

1 x helkrops aaccelerationssensor KB103SVD
1 x USB-kabel
3 x batterier
1 x instruktionsmanual
1 x Bæretaske
