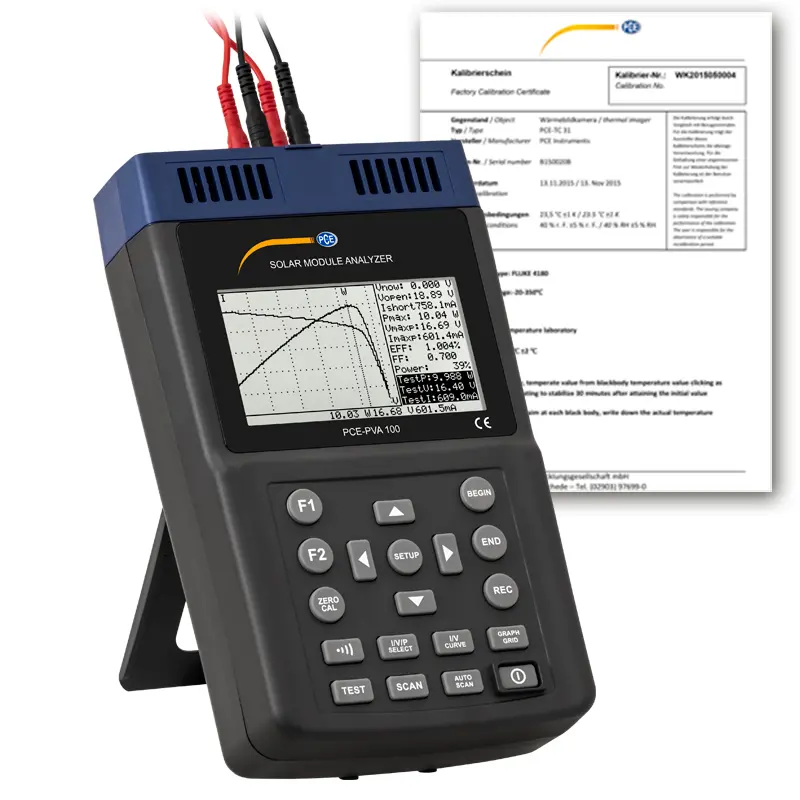

Strålingsmålingsteknologi Fotovoltaisk analysator PCE-PVA 100-ICA inkl. ISO-kalibreringscertifikat

Varenr.: PCE-PVA 100-ICA
ISO-Kalibrierung
10.043,00 DKK
12.553,75 DKK
4250348729712
PCE-PVA 100-ICA
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 5 - 7 Hverdage
Fotovoltaisk analysator med et måleområde på 0 ... 12 A DC / USB-interface /
Datahukommelse til 100 målte karakteristika / 4,8" LC-skærm /
Batteridrift til cirka 400 målinger

Den fotovoltaiske analysator er et nyttigt værktøj til at undersøge solcellers egenskaber. Med et jævnspændingsområde på 0 ... 60 V og et jævnstrømsområde på 0 ... 12 A dækker den fotovoltaiske analysator et stort antal solcellemoduler. De målte karakteristiske kurver gemmes direkte på fotovoltaisk analysator. Op til 100 målinger kan lagres på fotovoltaisk analysators datahukommelse. De lagrede måleværdier kan derefter udlæses og behandles på en PC med tilhørende software. Der er også mulighed for at betjene solcelleanalysatoren helt via softwaren.

To forskellige målefunktioner er tilgængelige for den fotovoltaiske analysator for at bestemme egenskaberne for et solcellemodul. I den automatiske tilstand oprettes den karakteristiske kurve med automatiske parametre fra den solcelleanalysator. Dette giver operatøren et første indtryk af solcellemodulets tilstand. I manuel tilstand kan den aktuelle startværdi og den aktuelle slutværdi indstilles for den solcelleanalysator. Hvis arealet af solcellemodulet og effekten af den indkommende stråling er lagret i W/m², kan fotovoltaisk analysator beregne effektiviteten og fyldningsfaktoren for cellen. En anden målefunktion af den fotovoltaiske analysator er etpunktsmålingen. En bestemt strøm kan styres og kontrolleres af solcelleanalysatoren.

LC-displayet på den fotovoltaiske analysator har en størrelse på 4,8". Dette gør det muligt at aflæse den karakteristiske kurve og alle målte værdier på samme tid. For bedre at analysere den karakteristiske kurve, kan hvert enkelt målepunkt nærmes på den solcelleanalysator. For en anden visning af X- og Y-aksen kan du skifte mellem strøm, spænding og effekt ved at trykke på en knap på den solcelleanalysator.

På grund af sine mange forskellige funktioner er fotovoltaisk analysator det ideelle måleværktøj til at undersøge effektiviteten af solcellemoduler. Solcelleanalysatoren bruges derfor i solcelleanlæg og forskningsinstitutioner til videreudvikling af solcellemoduler.

- datahukommelse til 100 målinger
- måleområde 0 ... 12 A DC
- tre forskellige testfunktioner
- PC-interface til data transmission
- omskiftelig grafikvisning



DC-spænding
Måleområde 0 … 10V
Opløsning 0,001V
Nøjagtighed ±1% ±(1% af Vopen ±0,1 V)
Måleområde 10 … 60 V
Opløsning 0 .1 V
Nøjagtighed ±1 % ±(1 % af Vopen ±0,1 V)
    ;
Vopen: åben spændingsmåling på et solcellemodul

DC
Måleområde 0,01 … 10 A
Opløsning 1 mA
Nøjagtighed ±1% ±(1% af Ishort ±9 mA)
Måleområde 10 … 12 A
Opløsning 10 mA
Nøjagtighed ±1% ±(1% af Ishort ±0,09 A)

Ishort : kort kredsløb strøm af en solcelle



Andre specifikationer


justerbart solcelleområde    0,001 … 9999 m²
justerbar irradians 10 … 1000 W/m²
Skærm 4,8" LC-skærm
Sikring F250 V, 12 A
Datalagring 100 målinger
Opbevaringshastighed 0 … 99 minutter
Batteritid ca. 400 lineære mål på 60 … 0 V
  og 0 … 12 A
Strømforsyningsbatteri 11,1 V, 3400 mAh lithiumbatteri
Strømforsyningsenhed Primær: 100 … 240 VAC 50/60 Hz
  Sekundær: 15 V DC / 3A
Forureningsgrad 2
Temperaturkoefficient 0,1 % af måleområdet /
  °C ved temperaturer <18 °C og>28 °C
Driftsforhold -20 … 60 °C <75 % r . F. ikke-kondenserende
Dimensioner 257 x 155 x 57 mm
Vægt 1160 g


1 x fotovoltaisk analysator PCE-PVA 100-ICA
1 x optisk USB-kabel
1 x batteri, 1 x software-cd
2 x  ; Kelvin klemme
2 x sikkerhedsmåleslange (100 mm)
1 x strømforsyningsenhed
1 x betjeningsvejledning
1 x ISO kalibreringscertifikat
