PCE-MWM 240-A VHF-båndsensor / kontinuerlig fugtmåling i bulkgods (containere/siloer)

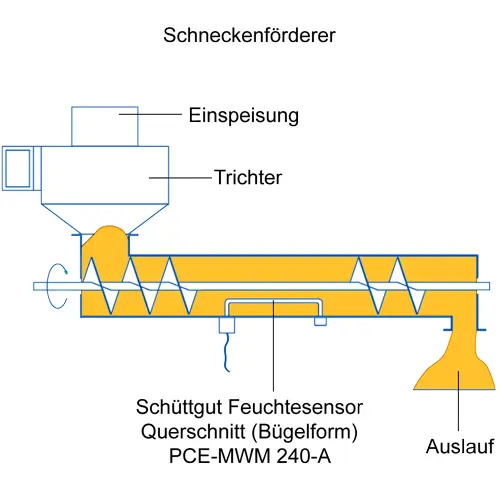

Udviklet specifikt til brug ved måling af fugtindholdet i bulkgods, er denne fugtsensor installeret i containere, siloer, trug, tragte, fordelere, skruetransportører og transportbånd. Materiale, der fås som bulkmateriale eller flydende masse, såsom fibre, grus, savsmuld, flyveaske (mineral), træflis (areal op til 5 cm²), dyrefoder, korn, mel, frø, pastaer,... måles løbende i processen uden problemer .
Måleprincippet for denne fugtsensor er også baseret på brugen af bølger i VHF-området. Enheden, der anvendes til fugtmåling, består af en elektronikboks og selve fugtføleren.Følerdelen er fremstillet i to udgaver. Begge er lavet af AISI321 rustfrit stål (rørdiameter 15 ... 30 mm), men adskiller sig i deres strukturelle design.

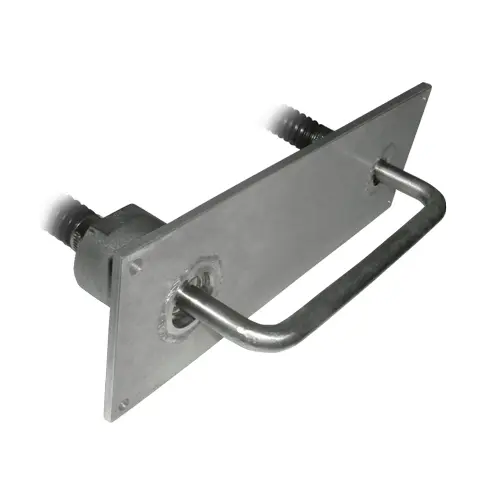

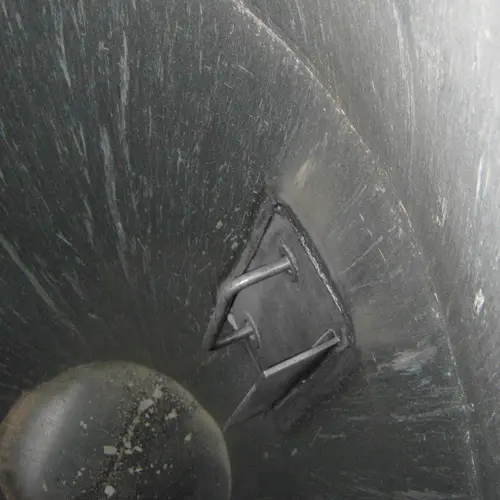

Variant 1 (PCE-MWM 240-A): beslagsensor ( længde 200 mm )

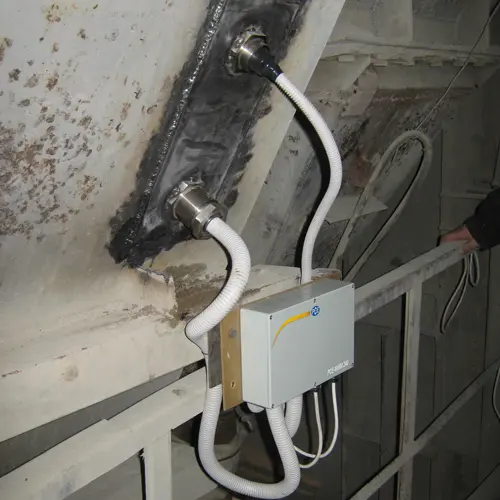

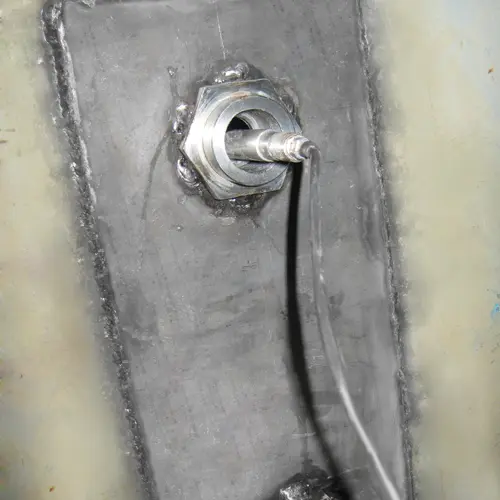

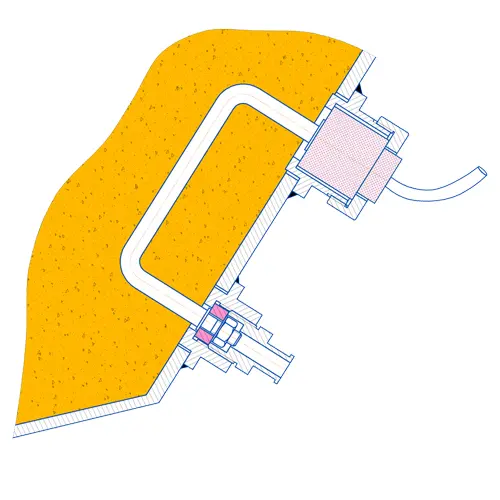

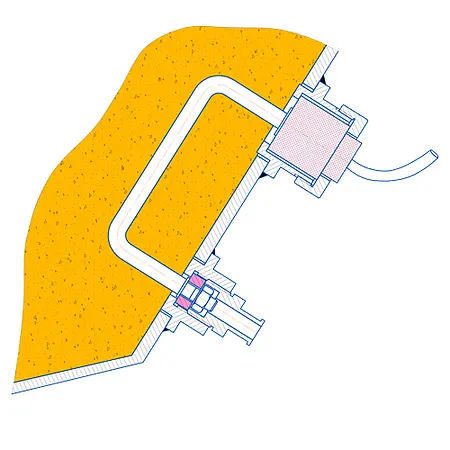

Beslagsensor (længde 200 mm) Dens beslagform gør den ekstrem robust mod stød og mekanisk slid. Det er fastgjort til væggene i containere og siloer ved hjælp af adaptere. Fugtmåling ved hjælp af en stangsensor

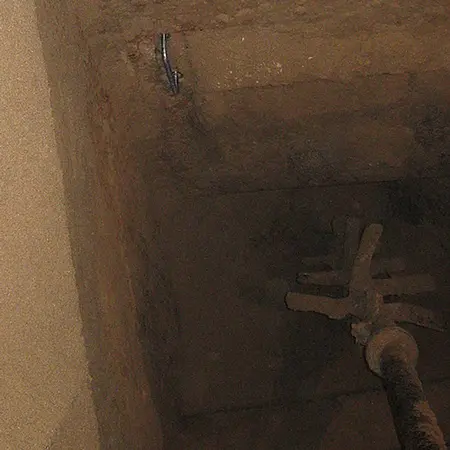

Variant 2 (PCE-MWM 240-B): Stangsensor (længde 500 ... 1500 mm)
Den skrues mellem to beholdervægge som en forbindelse stiver.

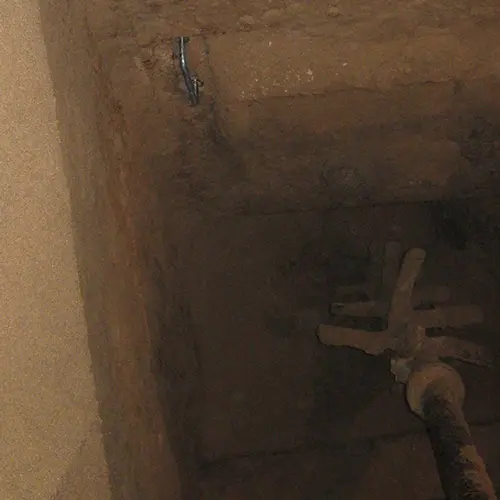

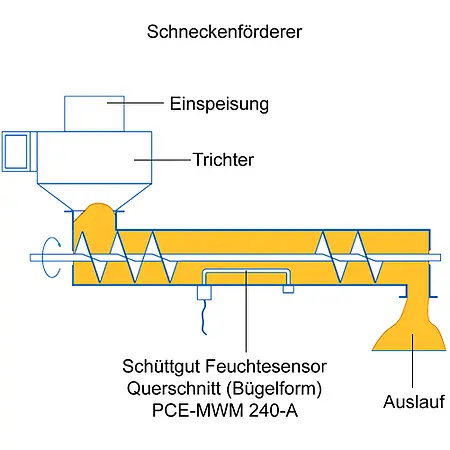

Begge typer sensorer skal være fuldstændigt dækket med bulkmateriale (100 mm) for at sikre høj målenøjagtighed. Af denne grund er stangsensoren ofte installeret i faldtragte. Med beslagsensoren sikrer ekstra styreplader f.eks. tilstrækkelig dækning med det materiale, der skal måles. En tilsvarende regulering af et transportbånds hastighed kan også være tilstrækkelig til altid at holde fugtsensoren i tilstrækkelig dækning. Dette er især vigtigt for at holde tætheden af det materiale, der skal måles, så ensartet som muligt.
Måleområde | 0 ... 100 % |

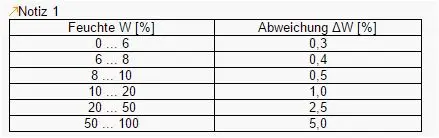

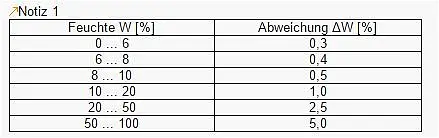

Tilladt maksimal fejl (absolut) | Δ= 0,02 +0,025 W |
Arbejdstemperaturområde | -20 ... +145 °C |
Arbejdstilstand | kontinuerlig drift |
Målehastighed | 1 s |
Strømforsyning | 24 VDC |
Strømforbrug | 200 mA |
Opvarmningstid (idriftsættelse) | 30 min |
Udgange | RS485 (Modbus RTU) , 4-20 mA [RS485: maks. kabellængde 1000 m; 4-20 mA: maks. længde 100 m (maks. længde til PLC'en)] |
Indgange | 2 x digital 24 VDC |
Mål på stangsensor | L 500 ... 1000 mm, Ø 15 ... 30 mm |
Dimensioner beslagsensor | L 200 mm, Ø 15 ... 30 mm |
Mål (elektronisk enhed) | 255 х 170 x 60 mm |
Beskyttelsesklasse (sensor) | IP65 |
Beskyttelsesklasse (elektronisk enhed) | IP54|
masse | |
stangsensor | 2 ... x kg (hver efter længde) |
strygesensor | 3 kg |
Elektronisk enhed | 2 kg |
