İki takometre girişli frekans göstergesi / Girişi sıfırlama / 6 haneli LED ekran / 14 mm basamak yüksekliği / Modele bağlı güç kaynağı | ||||

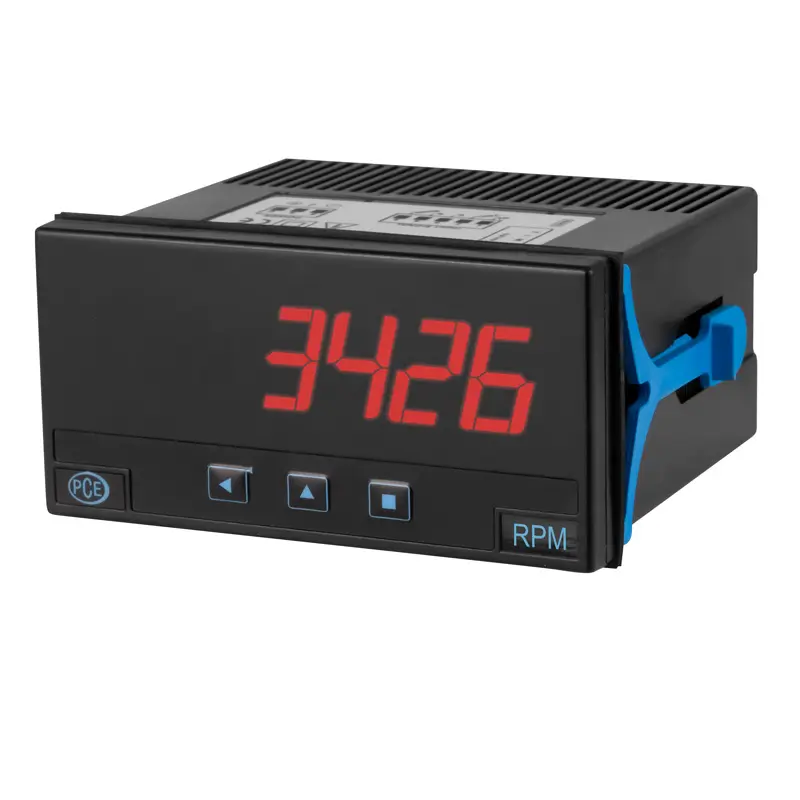

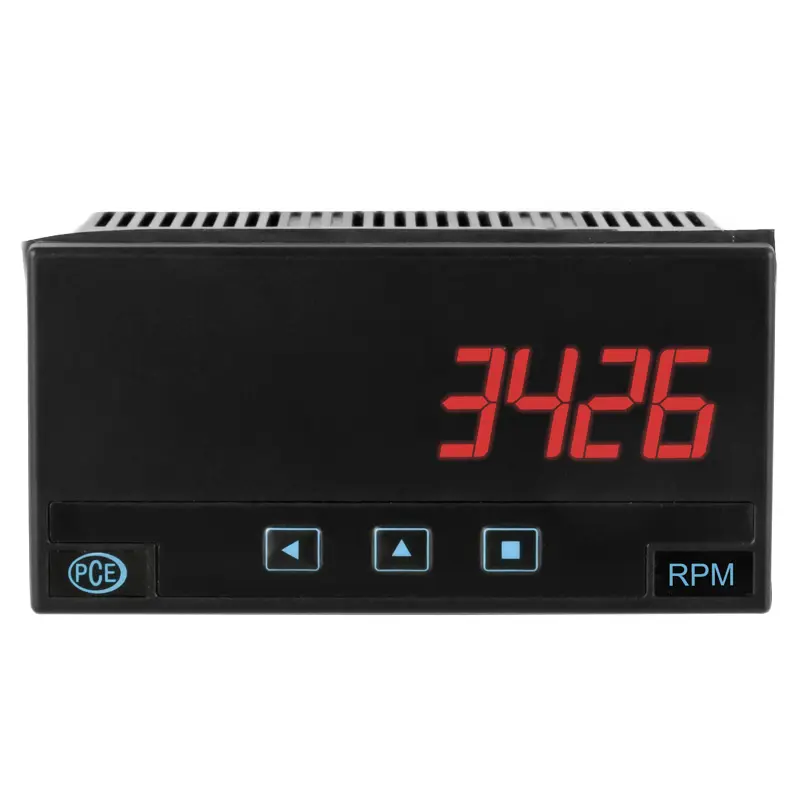

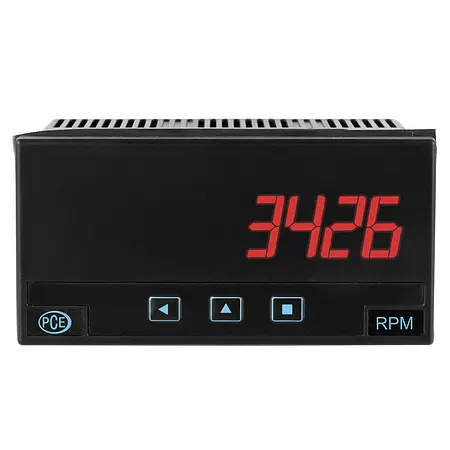

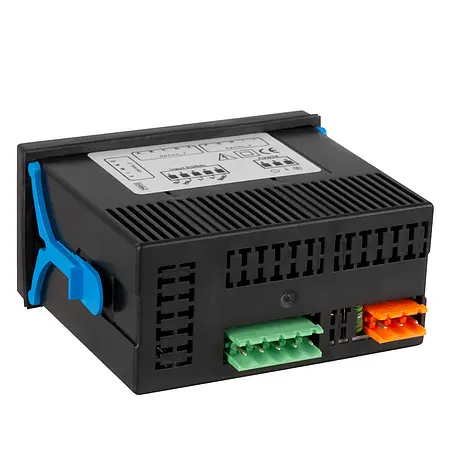

Frekans göstergesinde iki puls girişi (NPN / PNP) ve bir reset girişi bulunur. Endüstriyel cihaz, 6 basamaklı LED ekranda -199.999 ... 999.999 arasındaki ölçüm değerlerini gösterir. Frekans ekranının görüntüsü üç ön düğme kullanılarak ayarlanabilir ve giriş ayrı ayrı ölçeklenebilir. Frekans ekranı, NPN, PNP ve Namur sensörlerinin yanı sıra kodlayıcıları ve yakınlık sensörlerini değerlendirebilir ve ayar seçenekleri sayesinde parça sayımı, hız ölçümleri vb. için uygundur. Frekans ekranı 96 x 48 mm boyutlarındadır. Frekans göstergesinin çeşitli sayım türleri vardır (toplama, çıkarma, engelleme, kareleme ...). Arkada, endüstriyel cihaza isteğe bağlı olarak üç farklı çıkış kartı takılabilir. |
| Genel teknik bilgiler | |
| Ekran tipi | LED |
| Rakam boyutu [GxY] | Y: 14 mm |
| Isınma süresi | 15 dk |
| Gövde | ABS (Akrilnitril Bütadien Stiren Kopolimerleri) |
| Montaj | Panel |
| İzolasyon | 1500 Veff |
| Boyutlar | Ön panel boyutu: 96 x 48 mm Kontrol paneli kesiti: 92 mm x 45 mm (DIN standardına göre) |
| Maks. giriş gerilimi | ±30 V DC |
| Gösterge aralığı | -199999 ... 999999 |
| Ek açıklama | Giriş empedansı: Pull-up/pull-down ile 2,4 kΩ; pull direnci olmadan 470 kΩ |
| Koruma sınıfı (cihaz) | IP65 |
| Güç kaynağı | 11 ... 60 V AC/DC |
| Çalışma koşulları | 0 ... 50 °C , %0 ... 80 n.o. |
| Depolama koşulları | -20 ... 70 °C , %0 ... 80 n.o. |
| Boyutlar ( U x G x Y ) | 98 x 96 x 48 mm |
| Ağırlık | 138 g |
