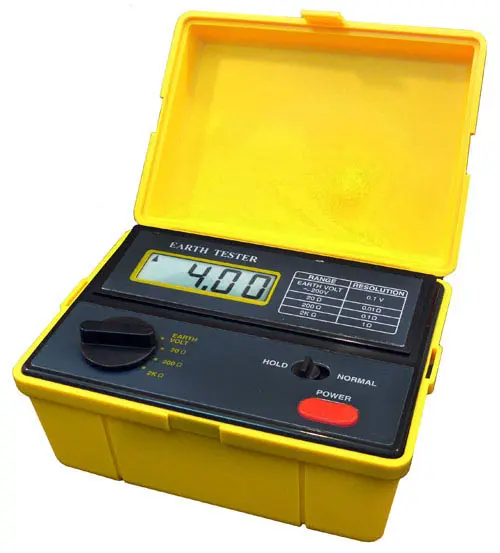

VDE Test Cihazı PCE-ET 3000
Topraklama direnci / topraklama voltajı ölçümü / Evlerde ve binalarda kullanım için

VDE test cihazı PCE-ET 3000, tüm binalarda paratoner ya da paratoner topraklamasını ölçmek için kullanılır. VDE test cihazı, hava geçirmez bir gövdeye sahiptir ve teknik servis operatörleri için gerekli tüm VDE 0413 güvenlik gereksinimlerini karşılar. VDE test cihazı, topraklama elektrodları, paratonerleri ya da küçük topraklama direnç sistemleri ölçümlerinin yanı sıra güç direnci, iletken elemanları ve bağlantı bileşenleri ölçümleri için de uygundur. Modern devreler, topraklama voltajının ve çevresindeki topraklama elektrodlarının topraklama direncinin etkilerini en aza indirir.

VDE test cihazının bitişik kontrol mekanizması ile kalibrasyonu ölçümdeki hassasiyet kaybını önler. 850 Hz’lik frekans kontrolü, ağın dağınık akımlarının ve harmonik elemanlarının etkisini önler. Bunun haricinde, VDE test cihazında bozuk işaretleri silmek için bir filtre bulunur. VDE test cihazı, fabrikada kalibre edilmiş olarak gelir. VDE test cihazı PCE-ET 3000 için opsiyonel ISO kalibrasyon sertifikası mevcuttur.

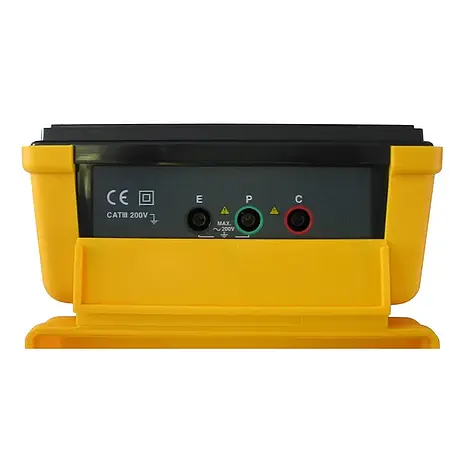

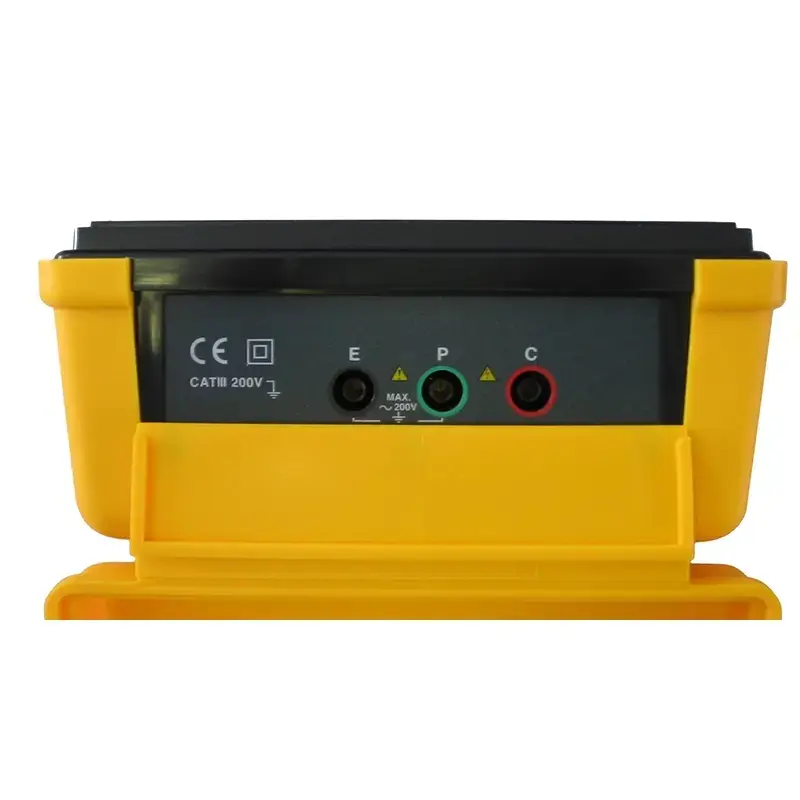

Sarı renkli koruyucu kapağı arkaya doğru katlandığında bağlantı kabloları için mevcut olan bağlantı kısmı görünür hale gelir. Siyah için “E”, yeşil için “P” ve topraklama çubukları kırmızı bağlantı kablosu için “C” bağlantı seçenekleri mevcuttur. Bağlantı konfigürasyonu (ölçüm fonksiyonunun türüne bağlı olarak, topraklama direnci/topraklama voltajı) için kullanım kılavuzuna bakınız.

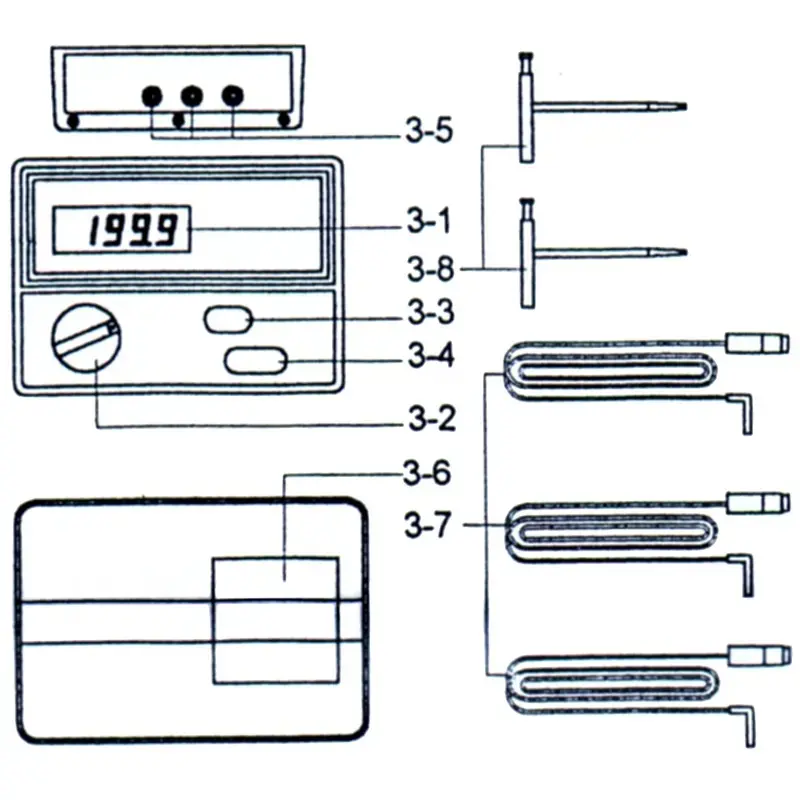

VDE test cihazı, kontrol kabloları aracılığıyla toprağa verilen özel toprak bileşenlerine bağlanır. VDE test cihazı ile hassas ölçümler gerçekleştirmek için zemin nemli olmalıdır. Topraklama bileşenleri düz bir çizgiye yerleştirilir (önce siyah kabloyu, ardından yeşil kabloyu, bir topraklama çubuğu için sarı kabloyu ve ikinci bir topraklama çubuğu için kırmızı kabloyu yerleştirin).

Binanın topraklama bağlantısını kontrol etmek için kullanılacak VDE test cihazının bağlanması için her şey artık hazır. VDE test cihazı, su bağlantılarının düzgün bir şekilde çalışıp çalışmadığını kontrol etmek için de kullanılabilir. VDE test cihazı PCE-ET 3000, IEC 1010-1 standardına göre geliştirilmiştir ve elektronik test cihazları (CAT III) için tüm güvenlik koşullarını yerine getirmektedir.
