Kablo İzleyici PCE-CL 20
Tek kutuplu ya da iki kutuplu uygulama için / Aydınlatma fonksiyonu /
Arka aydınlatmalı alıcı ekranı / Devrelerin ve kabloların testi / Kısa devrelerin tam konumu

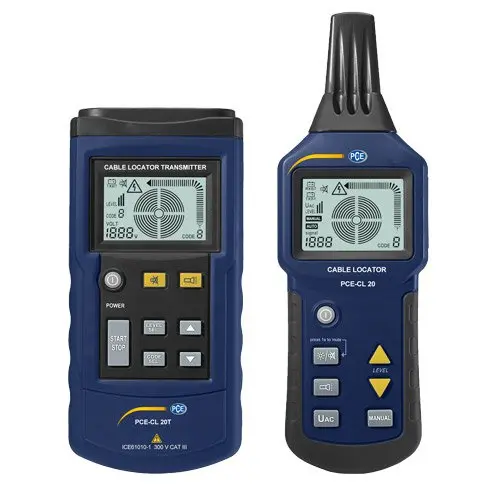

Kablo izleyici PCE-CL 20, voltaj taşıyan ya da taşımayan hatların izlenmesi için kullanılır. Kablo izleyici, elektrik kablolarının yanı sıra duvarda ya da toprakta bulunan gaz ya da su borularını da algılar. Böylece, kablo izleyici kullanılarak kısa devreler ve sigortalar tespit edilebilir. Kablo izleyici, herhangi bir delik açmadan önce duvarı incelemek için idealdir. Kablo izleyici, alıcı ünitesi ve sinyal vericiden oluşur.
Karanlık ortamda çalışmayı kolaylaştırmak için kablo izleyici ve alıcı ünitesinde aydınlatma fonksiyonu bulunur. Mükemmel aydınlatma sağlayan üç LED hem kablo bulucuda hem de alıcıda mevcuttur. Aydınlatma fonksiyonuna ek olarak alıcı ünitesinde arka aydınlatmayı etkinleştirme imkanı da vardır.
| Çıkış Sinyali | 125 kHz |
| Harici Voltaj Tanılama Aralığı | DC 12 … 400 V ±2.5%; AC 12 … 400 V (50 … 60 Hz) ±2.5% |
| Ekran | LCD |
| Maksimum Voltaj | Maks. 400 V AC/DC |
| Aşırı Gerilim Koruması | CAT III 300 V |
| Kirlilik Derecesi | 2 |
| Güç Kaynağı | 9 V blok pil |
| Güç Tüketimi (minimum voltaj) | Yaklaşık 31 mA |
| Güç Tüketimi (maksimum voltaj) | Yaklaşık 115 mA |
| Sigorta | F 0.5 A 500 V, 6.3 x 32 mm |
| Çevre Koşulları | 0 … 40 °C, bağıl nem <80% |
| Depolama Koşulları | -20 … +60 °C, bağıl nem <80% |
| Boyut | 190 x 89 x 42.5 mm |
| Ağırlık | Yaklaşık 420 g (pil dahil) |
| Alıcı Teknik Özellikleri | |
| Algılama Derinliği | Malzemeye ve uygulamaya bağlı |
| Tek Kutuplu Uygulama | Yaklaşık 0 … 2 m |
| İki Kutuplu Uygulama | Yaklaşık 0 … 0.5 m |
| Basit Döngü | 2.5 metreye kadar |
| Şebeke Voltajı Algılama | Yaklaşık 0 … 0.4 m |
| Ekran | LCD |
| Güç Kaynağı | 6 x 1.5 V AAA pil |
| Güç Tüketimi (minimum voltaj) | Yaklaşık 32 mA |
| Güç Tüketimi (maksimum voltaj) | Yaklaşık 89 mA |
| Çevre Koşulları | 0 … 40 °C, bağıl nem <80% |
| Depolama Koşulları | -20 … +60 °C, bağıl nem <80% |
| Boyut | 241.5 x 78 x 38.5 mm |
| Ağırlık | Yaklaşık 350 g (pil dahil) |
