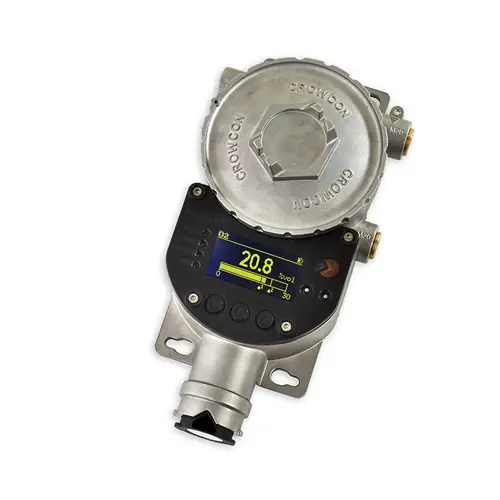

Gaz Ölçüm Cihazı XgardIQ
Otomatik sensör algılama / ATEX / IECEx Bölge 1 ve 2 / Farklı sensörler seçilebilir / Opsiyonel HART ve röle arayüzü

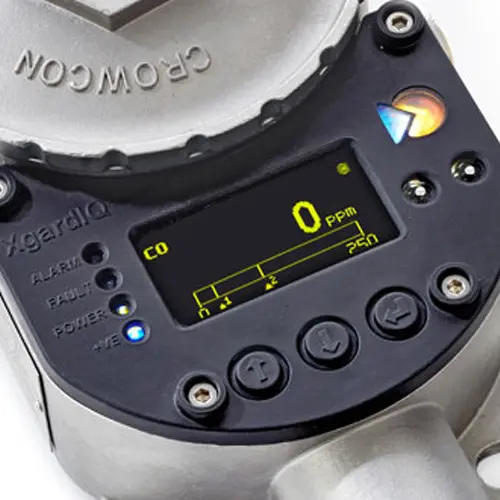

Gaz ölçüm cihazı XgardIQ, modüler ve değişken bir cihazdır. Gaz ölçüm cihazı, yanıcı ve zehirli gazlar için çeşitli sensörler ile donatılabilir. Gaz ölçüm cihazının yenilikçi OLED ekranı, gaz ölçüm değerleri ve alarm durumu ile ilgili bilgi sağlar.
Gaz ölçüm cihazı XgardIQ, farklı dillerde teslim edilebilir ve bu dillere ayarlanabilir. Gaz ölçüm cihazının ön kısmında bulunan LED’ler gaz ölçüm cihazının durumunu ifade eder. Özel olarak geliştirilmiş pozitif güvenlik testi, gaz ölçüm cihazının doğru bir şekilde çalıştığını teyit eder. Sistemde hata tespit edilmesi durumunda bu, LED ile gösterilir. Gaz ölçüm cihazı XgardIQ, ölçüm değerini diğer ekranlara ya da uyarı sistemlerine aktarmak için 4 … 20 mA ve RS485 Modbus gibi çeşitli seçenekler sunar. Gaz ölçüm cihazı, opsiyonel olarak HART arayüzü ya da röle arayüzü ile donatılabilir.

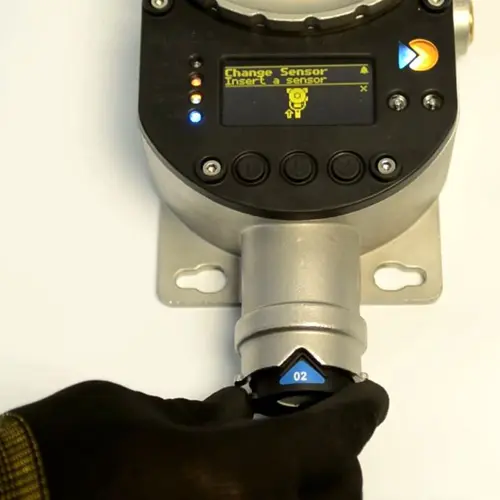

Yenilikçi “Hot-Swap” yöntemi, gaz ölçüm cihazındaki sensörün çalışma esnasında değiştirilebilmesine olanak tanır. Gaz ölçüm cihazı XgardIQ, Bölge 1 ve 2 patlayıcı alanlarda kullanılmak üzere üretilmiştir. Gaz ölçüm cihazının gövdesi paslanmaz çelikten yapılmıştır ve -40 … 75 °C arasındaki sıcaklıklara dayanabilir özelliktedir.
| Boyut | 278 x 140 x 89 |
| Ağırlık | 4.1 kg |
| Gövde Malzemesi | Paslanmaz çelik 316 |
| Koruma Sınıfı | IP66 |
| Bağlantı (seçilebilir) | 3 x M12 |
| 3 x 1/2" NPT | |
| Güç Kaynağı | 14 … 32 V DC |
| Güç Tüketimi | < 4 W |
| Ekran | 128 x 64 piksel OLED ekran |
| Durum tespiti için LED’ler | |
| Akım Çıkışı | 4 … 20 mA (aktif ya da pasif) |
| Uyarı ve hata sinyalleri yapılandırılabilir | |
| Namur NE43 ile uyumlu | |
| Arayüz | RS485 Modbus |
| 4 … 20 mA ya da IS test bağlantıları üzerinden HART (opsiyonel) | |
| Röle | 3 x SPDT röle 230 V 5 A |
| Olay Günlüğü | Alarm, arıza ve bakım olayları kaydedilir. Bunlar ekranda görüntülenebileceği gibi bilgisayara da yüklenebilir. |
| Çalışma Koşulları (Verici) | -40 … 75 °C, 0 … 95% n.o. |
| (Sensör dahil olduğunda çalışma koşulları farklıdır. Bunun için veri sayfasına bakınız.) | |
| Tekrarlanabilirlik | ± 2% FS |
| Sıfır Nokta Sapması | ± 2% FS |
| Tepki Süresi | Sensöre bağlı |
| Standartlar | EN 60079-29-1 |
| EN 50104 | |
| EN 45544 | |
| Fonksiyonel Güvenlik | IEC 61508, EN 50402, SIL 2 |
| Onay | ATEX ve IECEx |
| EX II 2 G Exd ia IIC T4 Gb | |
| EMC Uyumluluğu | EN 50270 |
| FCC CFR47 Bölüm 15B | |
