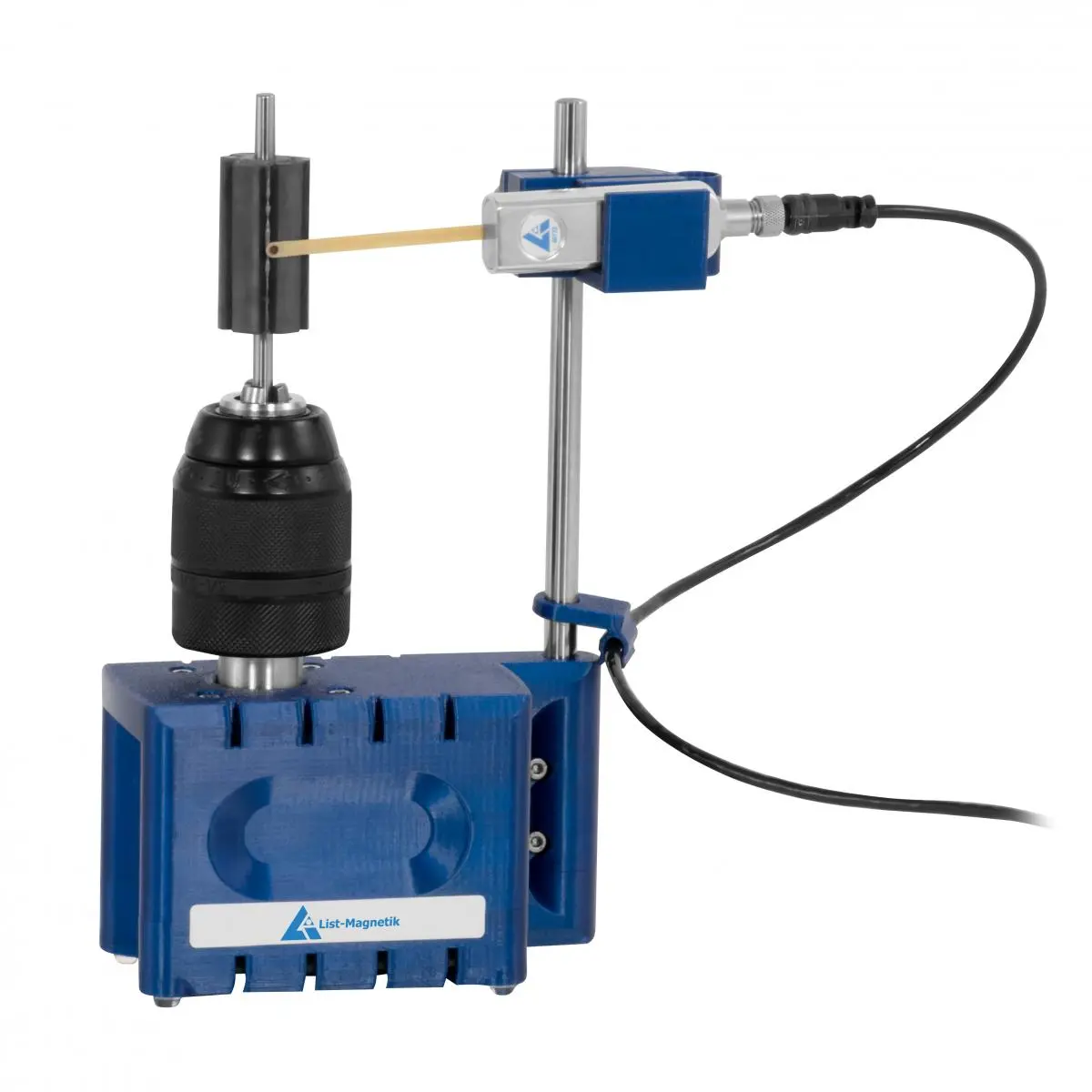

Rotor-Check 400 Manyetik Ölçer, bir rotorun manyetik alan şiddeti dağılımını kontrol etmek için kullanılan pratik bir test düzeneğidir. Cihaz ve ölçüm probu, USB üzerinden doğrudan bir Windows PC’ye bağlanır. Hassas manyetik alan ölçümü ve manyetik alan analizi için ideal bir çözümdür.

Manyetik Ölçer ile bir mıknatıslı rotorun çok sayıda parametresi yüksek hassasiyetle belirlenebilir:

- Mıknatıs kalitesi veya manyetizasyon (manyetikleştirme) kalitesi
- Lamel paketinin montajındaki hatalar
- Lamine çekirdeğin homojen olmamasından kaynaklanan etkiler
- Lamel paketinin mile göre konumu
- Saçak alan (kaçak alan) manyetizasyonu
- Yerel ve genel kutup uçları
- Kutup merkezindeki akı yoğunluğu
- Kutup genişliği
- Kutup kayması (ofseti)
- Kutupların karşılaştırılması

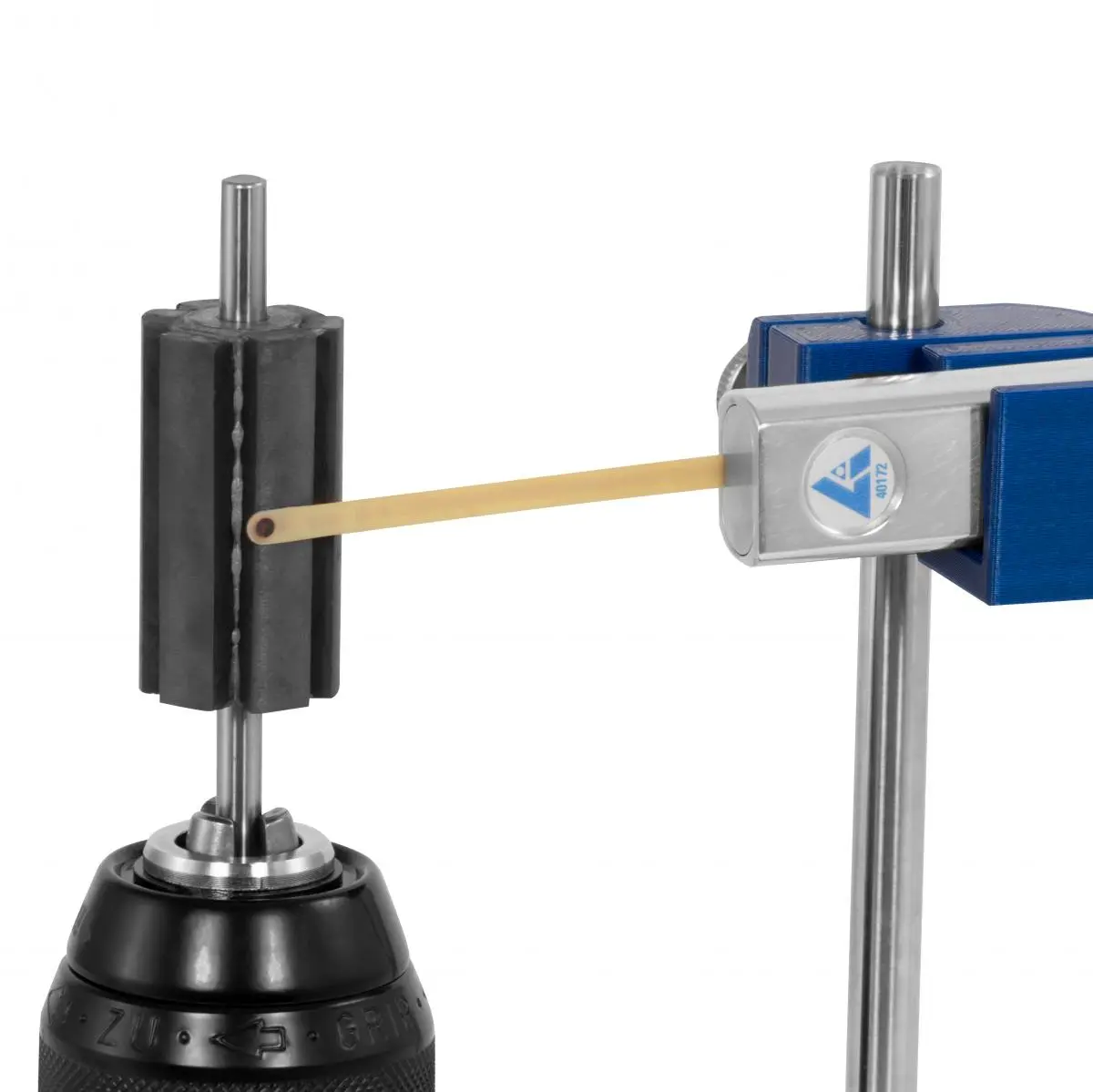

Hassas ve yüksek çözünürlüklü adım (step) motoru, rotoru saniyeler içinde 360° döndürür. Ücretsiz RotorCheck yazılımı ile manyetik alan şiddeti ve manyetik açıya ait ayrıntılı eğriler kaydedilebilir ve istatistiksel olarak analiz edilebilir. Ölçüm probu, yüksekliği ayarlanabilir bir sabitleme mekanizması sayesinde rotor ile arasında sabit bir mesafe olacak şekilde konumlandırılır. Bu, dönüş boyunca karşılaştırılabilir manyetik ölçümlerin elde edilmesi ve rotorun tüm çevresi boyunca manyetik alan şiddetinin yüksek doğrulukla belirlenmesi açısından büyük önem taşır.

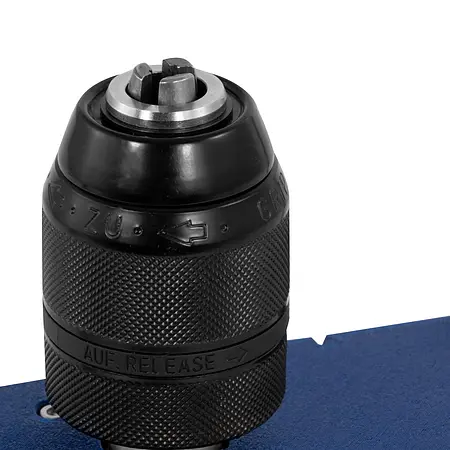

Rotorun mili 13 mm kalınlığa kadar olabilir. Ölçüm probunun sabitleme mekanizması 12 cm’ye kadar yükseklik ayarlı olup, farklı rotor boyutları için esnek ve kolay bir kullanım imkânı sunar.

RotorCheck yazılımı ile ölçüm değerleri kaydedilerek, elde edilen veriler doğrudan grafik olarak ya da CSV formatında (örneğin Microsoft Excel’e aktarmak üzere) dışa aktarılabilir. Bu sayede manyetik alan ölçümleri ayrıntılı şekilde analiz edilebilir ve belgelendirilebilir.

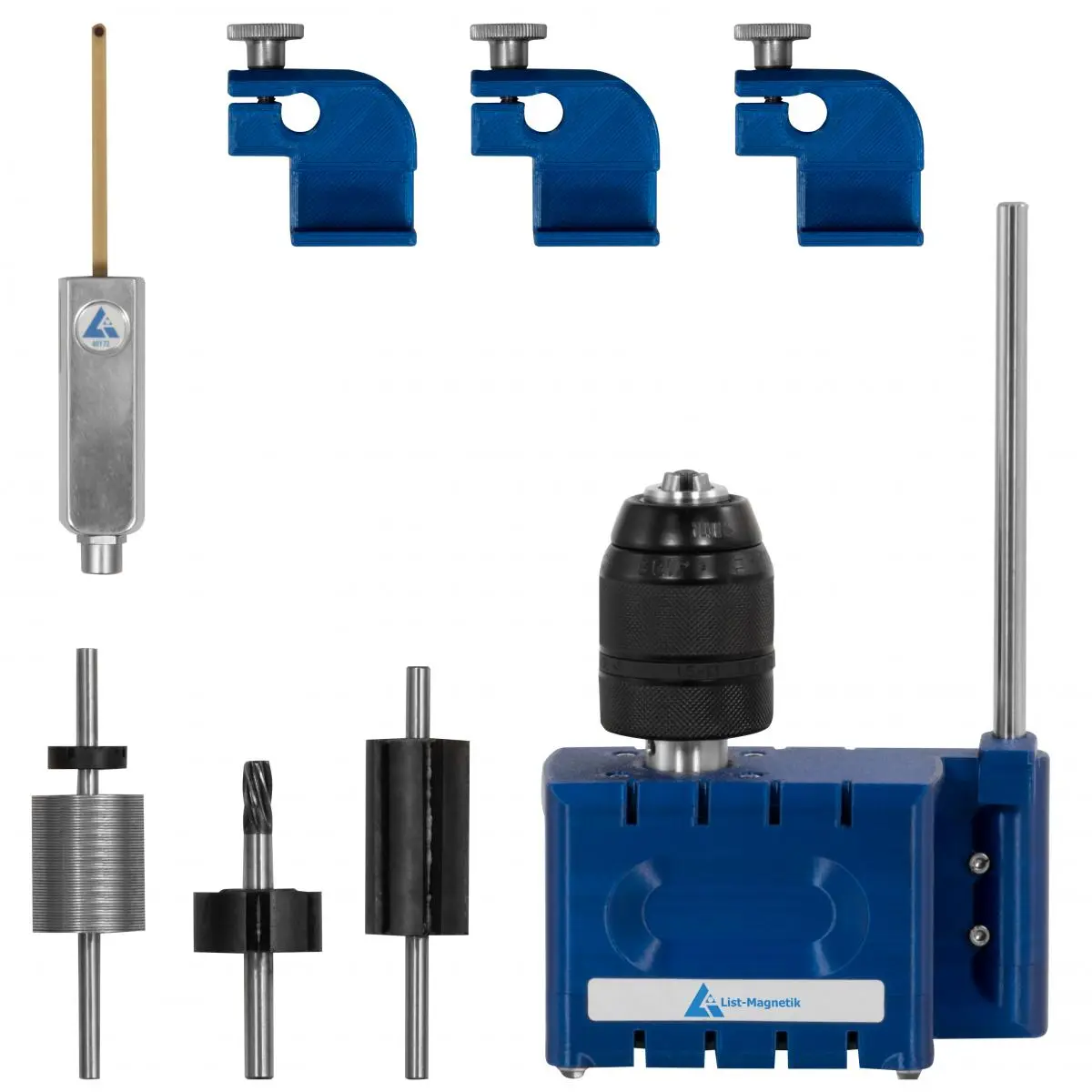

Manyetik Ölçer, PM4-TR transvers dil probu ile birlikte teslim edilir. Teslimat kapsamına, eksenel ölçüm (ör. sensör mıknatısı) veya radyal ölçüm (ör. mıknatıslı rotor) için kullanılabilen 3 adet prob tutucu dahildir. Müşteri talebine bağlı olarak, mıknatıslı rotora belirli mesafelerden ölçüm yapılabilmesini sağlayan adaptör burçları da temin edilebilir.

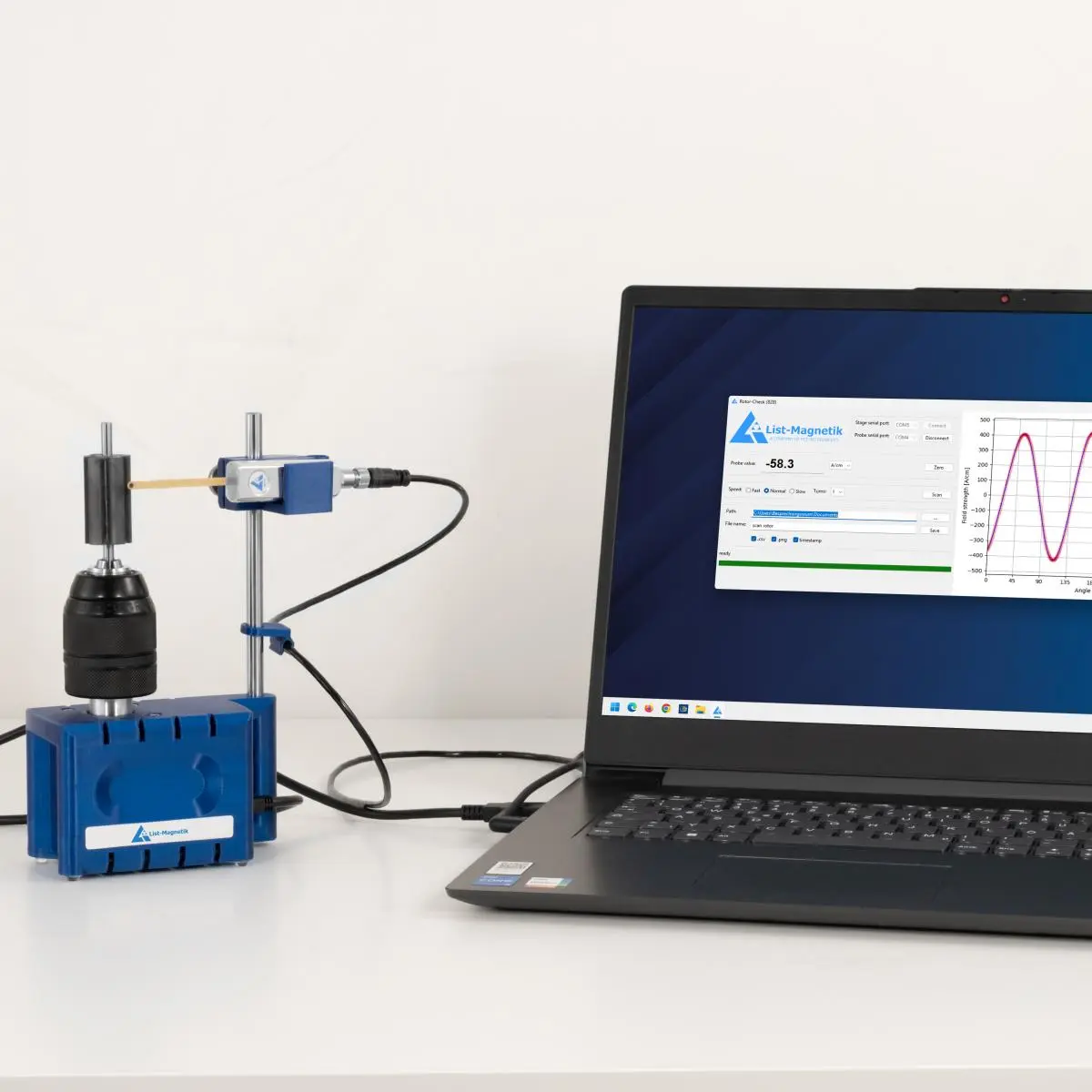

Rotor-Check 400 Manyetik Ölçer ve beraberindeki ölçüm probu, bir PC veya dizüstü bilgisayara iki adet USB bağlantısı üzerinden bağlanır ve harici bir güç kaynağına ihtiyaç duymaz.
