Manyetik Ölçer (Permagraph), sert manyetik malzemelerin histerezis eğrisinin ölçümü için geliştirilmiş, ekonomik bir test cihazıdır. Yüksek ölçüm doğruluğu sunar ve hassasiyet açısından bir Permagraph ile neredeyse karşılaştırılabilir seviyededir.
MagInspect, özellikle AlNiCo, Ferrit, SmCo veya Neodimyum gibi kalıcı mıknatıs malzemelerinin incelenmesi için son derece uygundur. Histerezis eğrisinin hassas bir şekilde ölçülmesini sağlar ve bu özel manyetik malzemelerin malzeme testi, malzeme analizi ve kalite kontrol süreçlerini etkin biçimde destekler.

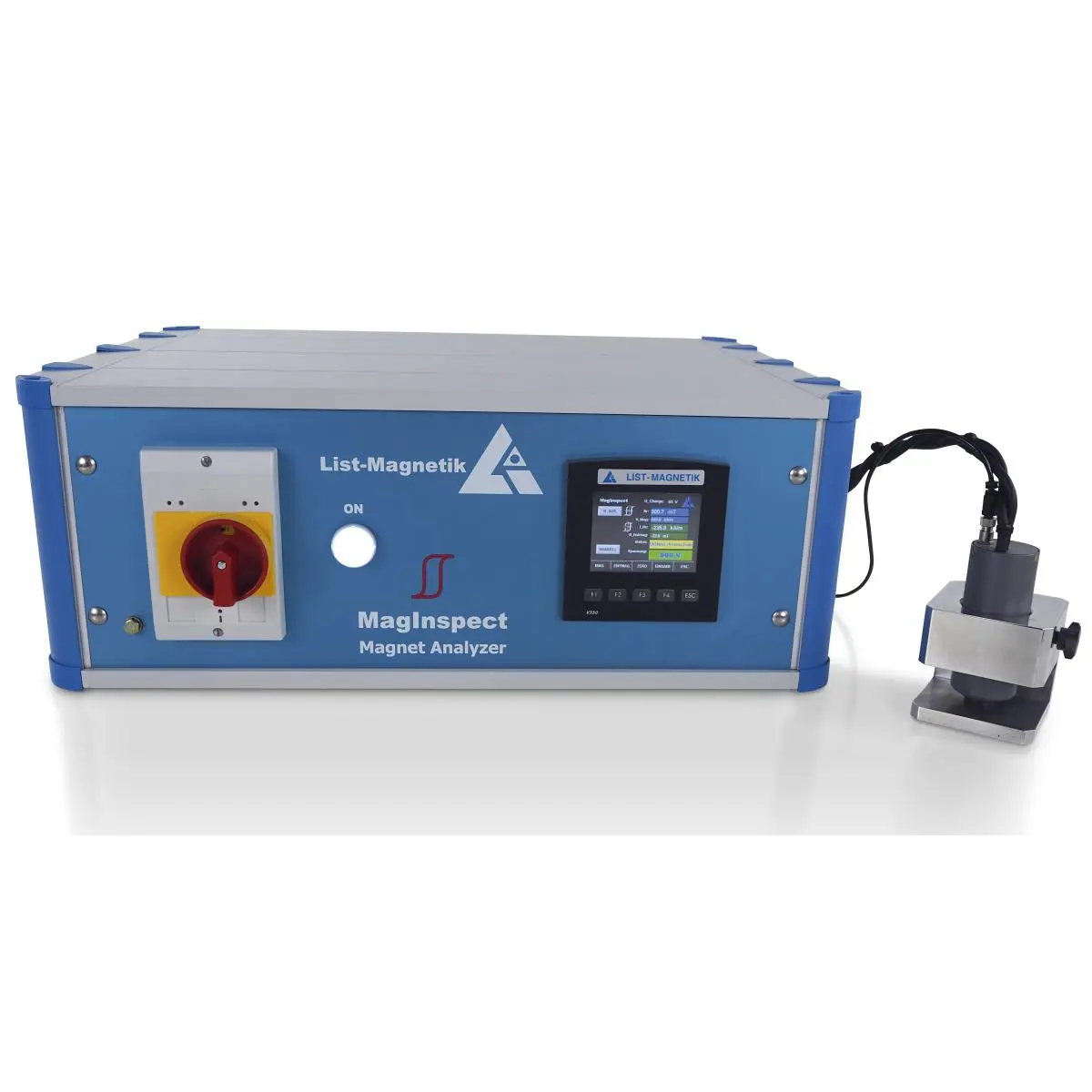

Manyetik Ölçer (Permagraph), malzemelerin manyetik özelliklerini belirleyen bir Permagraph cihazının yerine kullanılabilmektedir. Bunun yanı sıra MagInspect, darbe (impuls) yöntemi ile mıknatıslama ve demanyetizasyon eğrilerini kaydedebilen, ekonomik ve kullanımı kolay bir test cihazıdır. Kontrol ünitesi ve harici impuls ölçüm probu, yenilikçi ölçüm elektroniği ile donatılmış olup mıknatıslama ve demanyetizasyon eğrilerinin hassas ve güvenilir bir şekilde ölçülmesini sağlar. MagInspect’in öne çıkan avantajlarından biri, ölçümü yapılacak nesnenin geometrisinin büyük ölçüde serbest olmasıdır. Buna karşılık, Permagraph ile yapılan ölçümlerde özel mıknatıs geometrileri gerekmektedir.

MagInspect Manyetik Ölçer için tipik kullanım alanları şunlardır:
- Malzeme testi ve kalite kontrolü
- Malzemelerin manyetik özelliklerinin belirlenmesi
- Araştırma ve geliştirme (Ar-Ge)
- Yeni malzemelerin/alaşımların manyetik özelliklerinin incelenmesi
- Üretim kontrolü
- Üretim sırasında bileşenlerin mıknatıslanmasının izlenmesi
- Dokümantasyon
- Mıknatıs üretiminde histerezis eğrisinin kaydedilmesi

MagInspect'te ölçüm parametreleri:
- Koersiv alan şiddeti (Iₕc): Bir malzemenin mıknatıslanmasını sıfıra düşürmek için gerekli olan manyetik alan şiddeti
- Remanans (Br): Harici manyetik alan kaldırıldıktan sonra malzemede kalan artık mıknatıslanma
- Doygunluk mıknatıslanması (Ms): Bir malzemenin ulaşabileceği maksimum mıknatıslanma değeri
- Histerezis eğrisi: Manyetik alan şiddeti ile mıknatıslanma arasındaki ilişkiyi gösteren eğri

İmpuls ölçüm probu, yeni geliştirilen ölçüm elektroniğine sahip entegre bir Hall sensörü ile donatılmıştır. Bu sistem, 16-bit A/D dönüştürücü sayesinde Hall sensöründen alınan ölçüm değerlerini 10 kHz’e kadar frekanslarda son derece hassas bir şekilde kaydedebilmektedir. Aynı zamanda prob içerisinde, mıknatıslama ve demanyetizasyon impulslarını üreten entegre bir mıknatıslama/demanyetizasyon nokta bobini bulunmaktadır.
Kontrol ünitesi, ilgili impulsları oluştururken; prob üzerindeki ölçüm elektroniği, mıknatıs malzemesinin manyetik tepe alan şiddetini (H değeri) ve manyetik akı yoğunluğunu (B değeri) yüksek doğrulukla algılar.
Tüm ölçüm süreci tam otomatik olarak gerçekleştirilir. Bu kapsamda, mıknatıslama ve demanyetizasyon işlemleri için ayrı ayrı 10–13 adet impuls üretilir. Kontrol ünitesi üzerinden ölçümü yapılacak manyetik malzeme türü seçilerek, doğru ölçüm parametrelerinin kullanılması sağlanır.
Kontrol ünitesi, elde edilen tekil H ve B değerlerine dayanarak histerezis eğrisini adım adım oluşturur ve bu eğri renkli ekran üzerinde görüntülenir. Koersiv alan şiddeti (Iₕc) ve remanans (Br) değerleri, histerezis eğrisinden doğrudan elde edilen sonuçlar olup manyetik malzeme analizi ve malzeme testi açısından kritik bilgiler sunar.
Ölçüm süreci tamamlandıktan sonra, veriler Microsoft Excel ortamına aktarılabilir. Excel’in DataStreamer içe aktarma fonksiyonu sayesinde, ölçüm verileri doğrudan kontrol ünitesinden alınır. Excel içerisinde bir makro ile entegre edilmiş matematiksel spline fonksiyonu, histerezis eğrisini yüksek hassasiyetle hesaplar ve görsel olarak sunar.

Manuel modda, histerezis eğrisi oluşturmadan Iₕc ve Br değerlerinin belirlenmesine yönelik hızlı ölçüm yöntemi

Manyetik Ölçer (Permagraph), seri üretimde kalite kontrol amacıyla bir malzemenin Hc değerlerinin karşılaştırılmasına yönelik hızlı ölçüm yöntemi seçeneği de sunar. Bu yöntem, üretim süreçlerinde verimli ve hassas malzeme testi yapılmasını mümkün kılar; manyetik özelliklerin hızlı bir şekilde değerlendirilmesine ve ürün kalitesinin güvence altına alınmasına yardımcı olur. Hızlı ölçüm yöntemi ile, manyetik malzemeye uygun mıknatıslama ve demanyetizasyon impulsları manuel olarak tetiklenebilir. Ölçüm sonucunda koersiv alan şiddeti (Iₕc) ve remanans (Br) değerleri, kontrol ünitesi ekranında doğrudan görüntülenir.

MagInspect’in Permagraph’a Göre Avantajları
İmpuls yöntemi, küçük ölçüm probu sayesinde malzemenin doyuma ulaşması için gerekli olan çok yüksek manyetik alan şiddetlerine ulaşabilir. Bu yüksek hassasiyet, özellikle küçük boyutlu veya karmaşık geometrilere sahip mıknatıs malzemelerinde manyetik özelliklerin doğru bir şekilde malzeme testi ve analizine olanak tanır.
Ölçüm için harici, karmaşık bir mıknatıslama yokuna ve farklı mıknatıs geometrileri için özel kutup uçlarına ihtiyaç duyulmaz. Ölçüm probu, gerekli mıknatıslama ve demanyetizasyon impulslarını doğrudan üreterek ek ekipman gereksinimini ortadan kaldırır ve ölçüm sürecini önemli ölçüde basitleştirir.
İmpuls yöntemi, manyetik akı yoğunluğu (B değeri) ölçümü için kompanzasyon bobinlerine ihtiyaç duymaz. Her bir impuls tamamen sönümlendiğinden, B ölçümü sırasında harici bir uyarma alanı bulunmaz ve bu da ölçüm doğruluğunu artırır.
Kompakt impuls ölçüm probu, mıknatıs geometrisinden büyük ölçüde bağımsızdır. Bu sayede, örneğin rotorlar üzerindeki harici mıknatıslar dahi kolaylıkla ve güvenilir biçimde ölçülebilir.
Manyetik Ölçer (MagInspect), bir Permagraph cihazına kıyasla çok daha ekonomik olup, manyetik malzemelerin malzeme testi ve manyetik özellik analizi için verimli ve maliyet etkin bir çözüm sunar.
