Kompakt List-Magnetik FLUX-CHECK 250 Manyetik Ölçer, bir manyetik sistemin veya tekil mıknatısların manyetik akı Phi değerini belirlemek için geliştirilmiş yeni nesil bir el tipi ölçüm cihazıdır. Bu yenilikçi cihaz, ferromanyetik malzemelerin hassas ve güvenilir şekilde test edilmesine olanak tanır. Malzeme analizi ve malzeme muayenesi başta olmak üzere, farklı endüstriyel uygulamalarda kullanım için son derece uygundur.

Bir kalıcı mıknatısın veya manyetik bir sistemin testinde, mıknatısın kalitesi ve manyetizasyonunun ne kadar güçlü olduğu belirleyici öneme sahiptir. Bir manyetik alan ölçüm cihazı ile yapılan ölçümler yalnızca noktasal olarak gerçekleştirilebilir ve mıknatısın hacmini dikkate almaz. Bu noktada Helmholtz bobinli bir Manyetik Ölçer devreye girer ve tüm manyetik alanın hassas ve hacimsel (volumetrik) ölçümünü mümkün kılar.

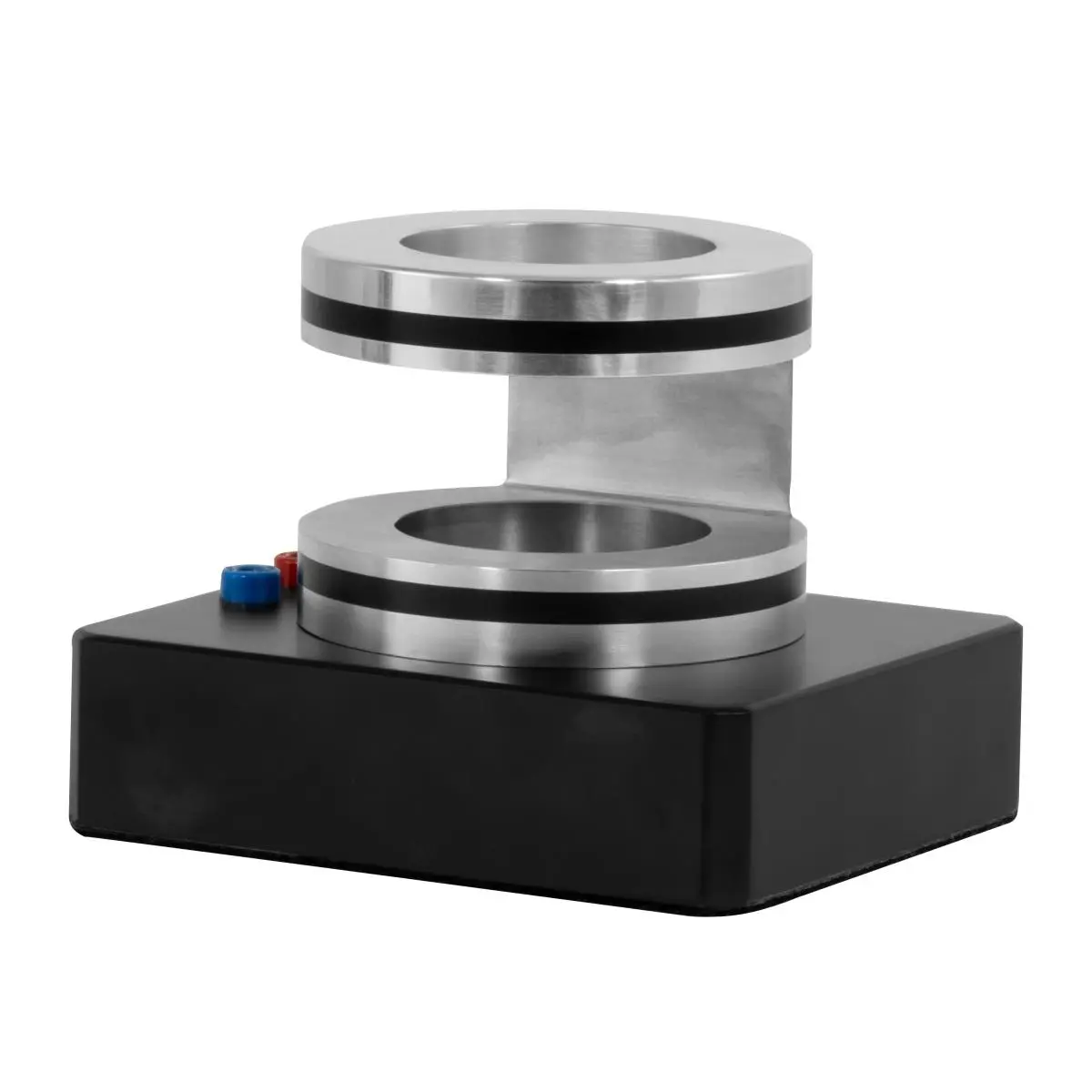

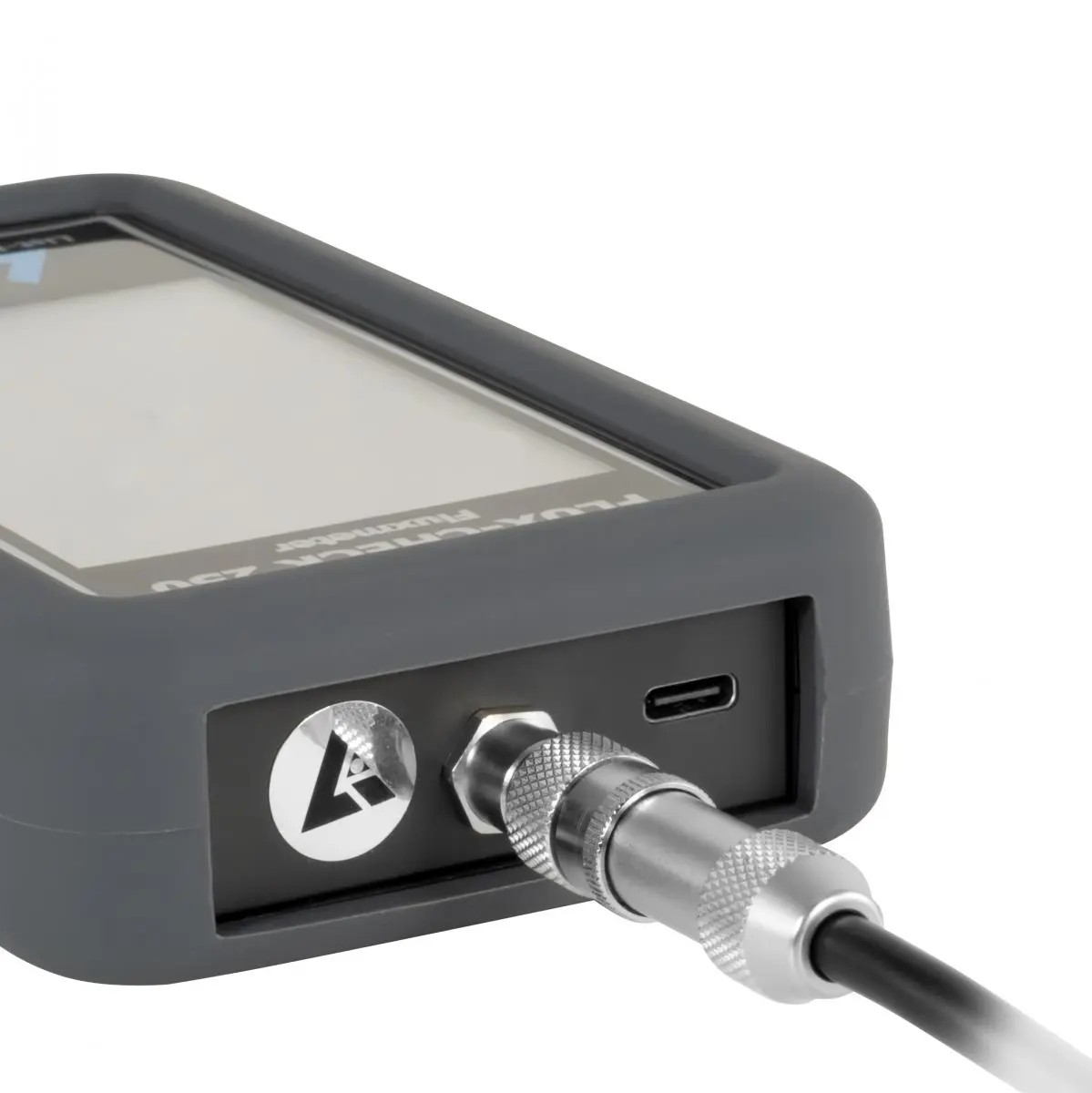

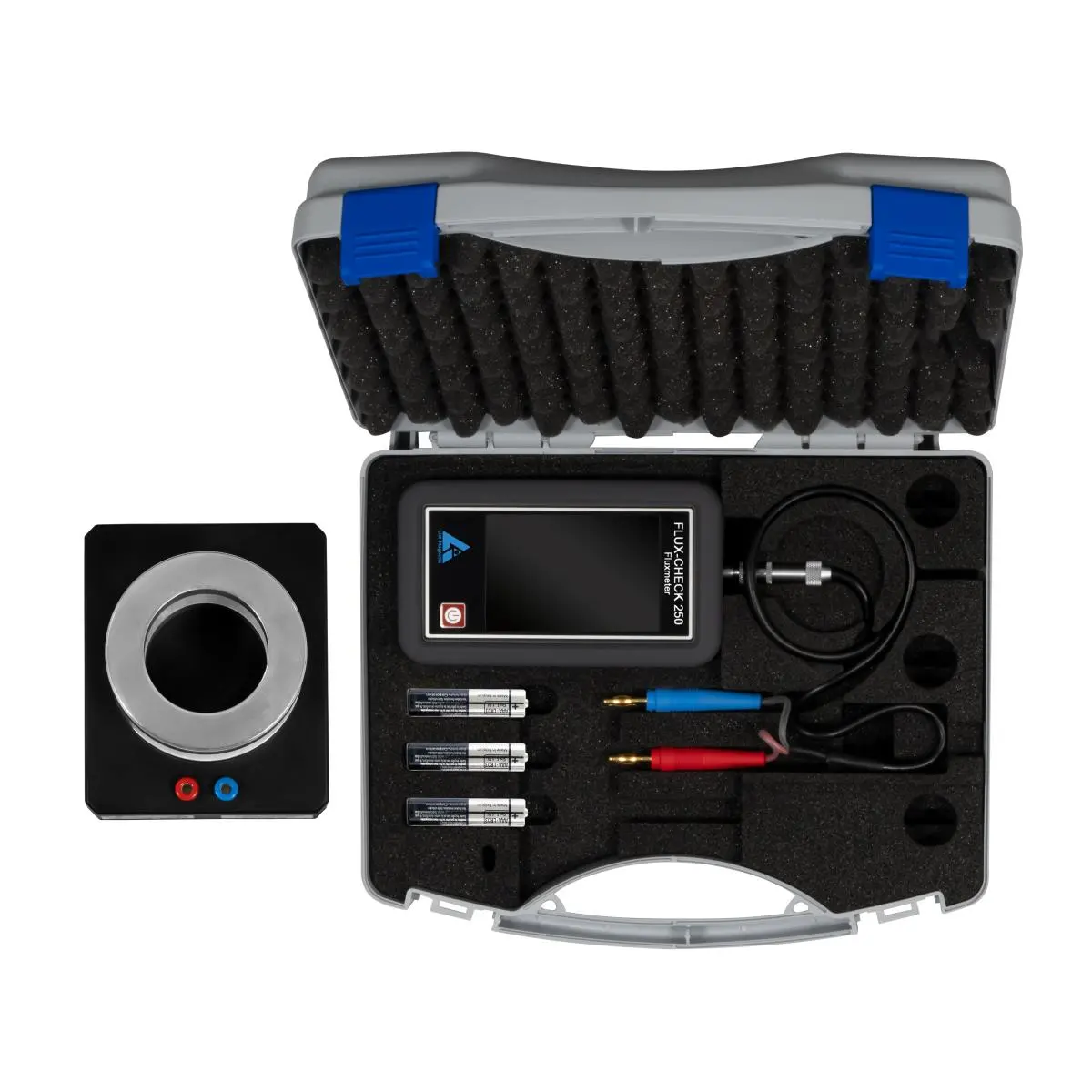

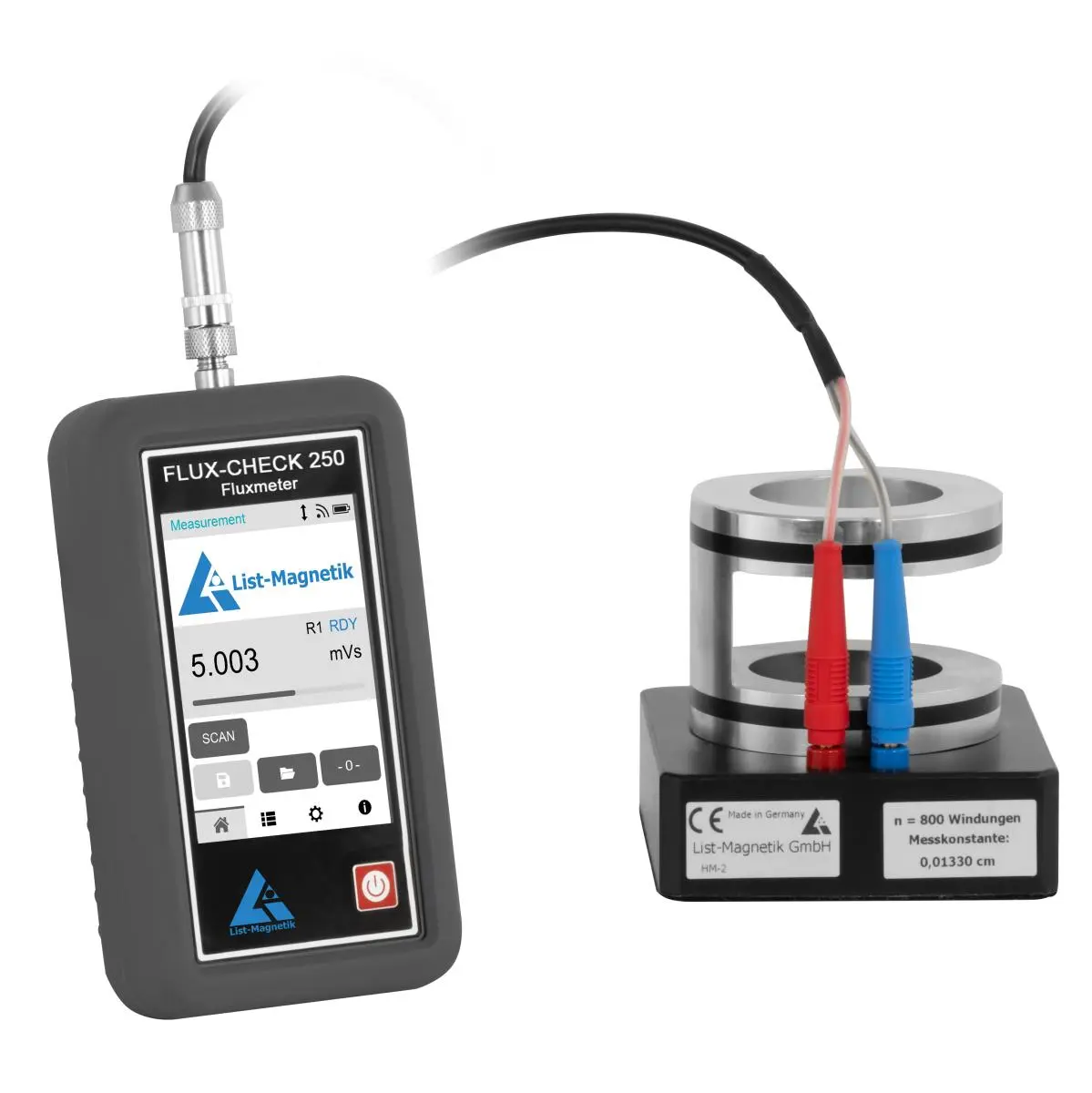

List-Magnetik Helmholtz Moment Bobini HM-2 ile birlikte kullanıldığında, kalıcı mıknatısların manyetik akısı, mıknatısın tüm hacmi konumdan bağımsız olarak ölçüldüğü için son derece yüksek hassasiyetle belirlenebilir. Bu ölçüm sırasında, mıknatısın bobin üzerindeki etkisi elektriksel bir gerilim olarak algılanır ve bu sinyal manyetik akı (flux) değerine dönüştürülür. Cihaza, Helmholtz Moment Bobini HM-2’in yanı sıra her türlü bobin veya bobin probu da bağlanabilmektedir. Bu sayede ferromanyetik malzeme testleri ve malzeme analizi uygulamalarında yüksek esneklik sağlanır.

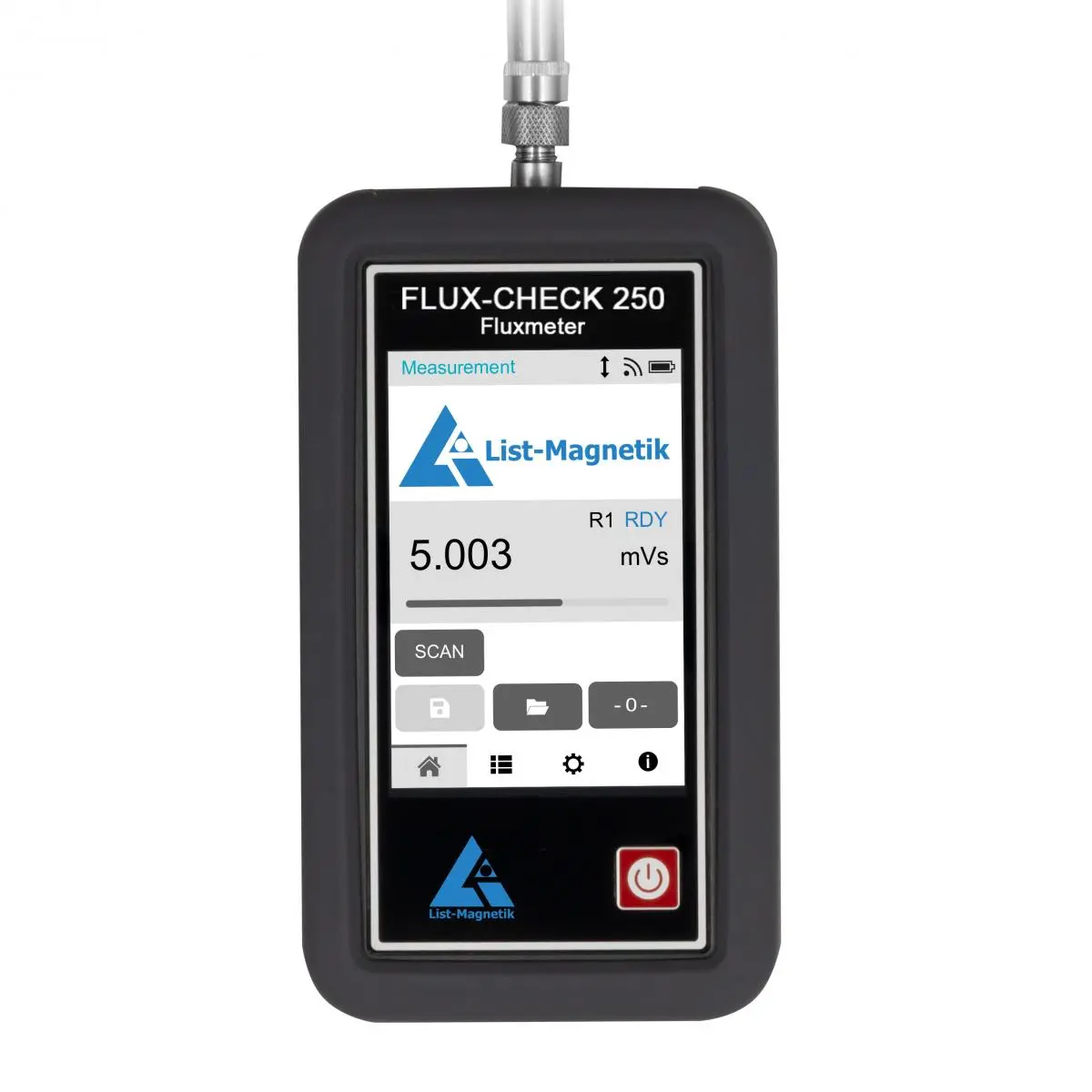

Akı ölçümü sırasında kaydedilen darbe (impuls) eğrisinin değerlendirilmesi, integral olarak akı değerini belirleyen bir alan oluşturur. Bu alan, 320 × 480 piksel çözünürlüğe sahip LCD dokunmatik ekranda grafiksel olarak gösterilir ve buradan doğru manyetik akı değeri hesaplanır. Teknik olarak ifade edildiğinde, FLUX-CHECK 250 Manyetik Ölçer, elektronik analog bir gerilim integratörüdür.

Birçok Manyetik Ölçerde, cihaz açıldıktan sonra ortaya çıkan ve ilk ölçüm öncesinde uzun bir bekleme süresi gerektiren ya da ölçüm serisi boyunca sürekli telafi edilmesi gereken drift (kayma) problemi bulunur. FLUX-CHECK 250’de ise bu durum söz konusu değildir. Bunun yerine, ölçümün başlayacağı bir tetikleme değeri (trigger) tanımlanır ve bu değerden önceki drift otomatik olarak sıfır referansı kabul edilir. Cihaz, açılır açılmaz ölçüme hazırdır. Bu sayede, sürekli drift telafisi nedeniyle zaman kaybı yaşanmadan hızlı, güvenilir ve verimli malzeme muayenesi ile malzeme analizi gerçekleştirilir.

Manyetik Ölçerde, manyetik akı Phi’nin yanı sıra kullanılan bobine ve ölçümü yapılan mıknatısa ait ek bilgiler de girilebilir. Bu veriler, ilave hesaplamaların yapılmasına olanak tanır ve kalıcı mıknatıslar ile diğer manyetik sistemlerin hassas malzeme analizi ve malzeme muayenesini destekler.
Bobin sarım sayısı (n): Bu değerden “gerçek akı” hesaplanır.
Helmholtz bobininin bobin sabiti: Bu parametre kullanılarak “manyetik moment” hesaplanır.
Mıknatısın hacmi: Bu değer üzerinden manyetik akı yoğunluğu B hesaplanır.

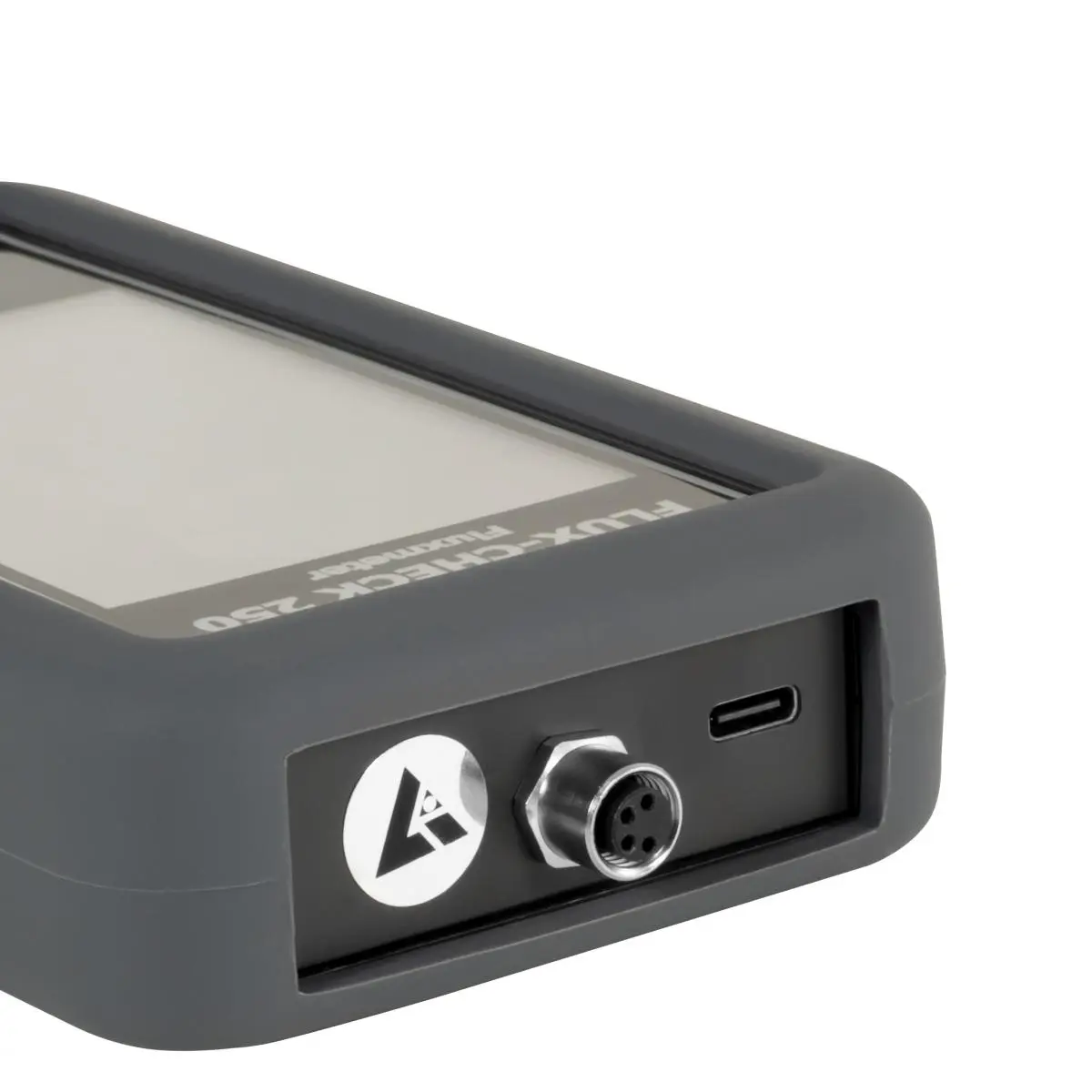

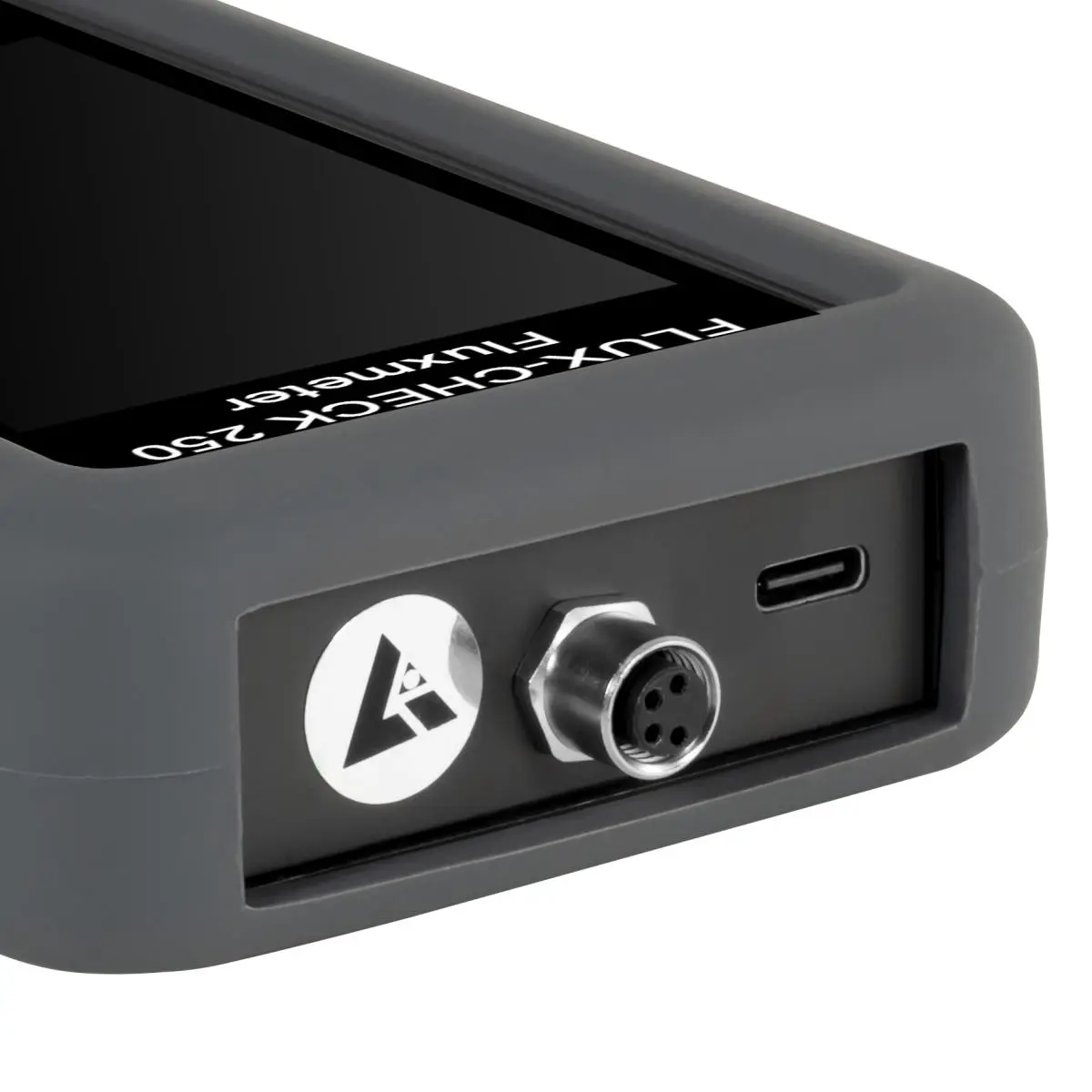

Cihaz; esnek ölçüm veri hafızası, birleşik dijital ve analog gösterim ile tepe değer (peak) ölçümü özellikleri sayesinde kullanıcıyı etkin şekilde destekler. Kablosuz Bluetooth arayüzü sayesinde ölçüm verileri Windows tabanlı bilgisayarlara ve Android ile iOS uygulamalarına kolayca aktarılabilir. Ayrıca USB arayüzü üzerinden cihaz, harici bir güç kaynağına sürekli olarak bağlı şekilde çalıştırılabilir.

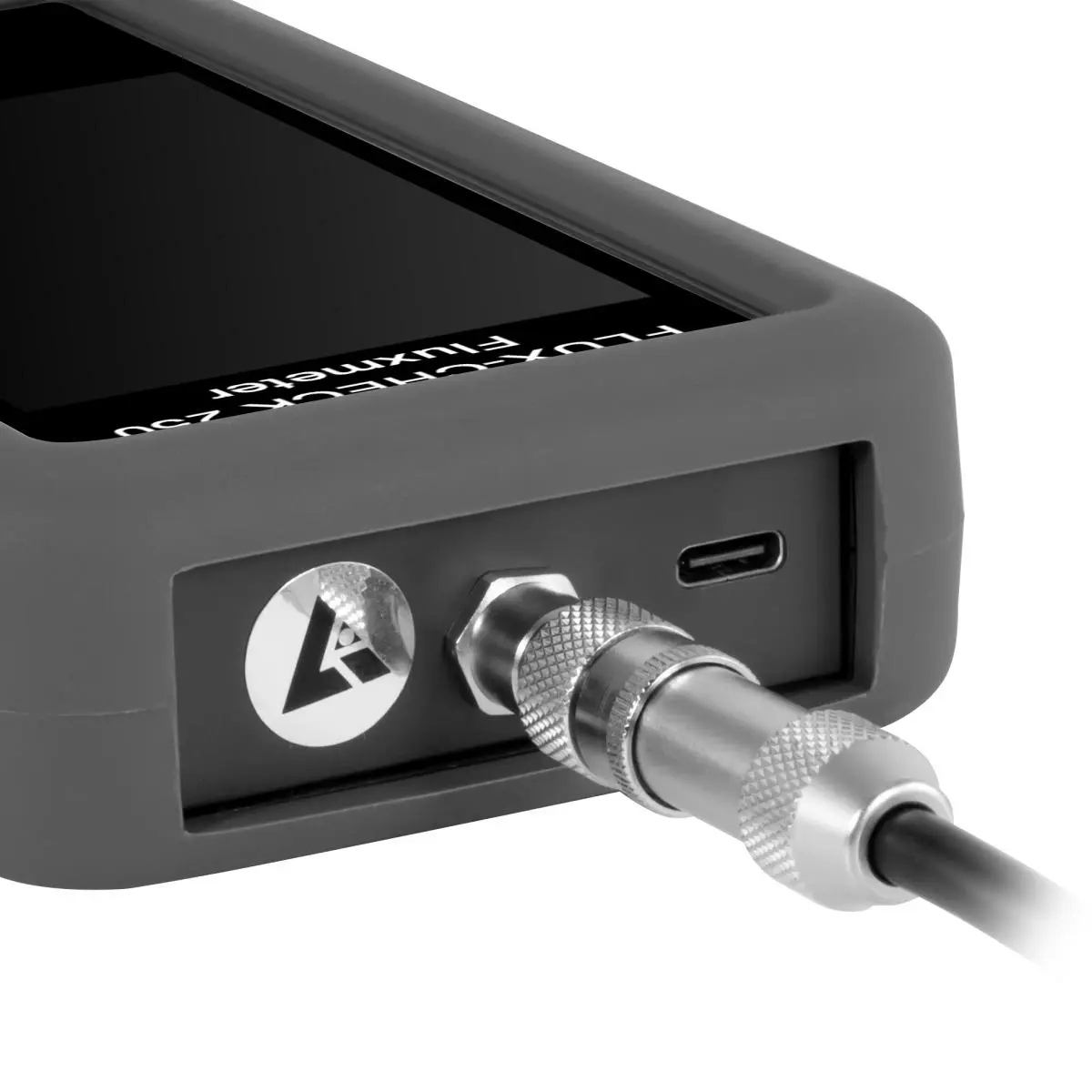

Manyetik Ölçerde entegre edilmiş SCPI arayüzü sayesinde cihaz, hat (linye) operasyonlarında uzaktan kontrol edilerek ölçümler gerçekleştirebilir ve ölçüm değerlerini iletebilir. Bağlantı USB üzerinden sağlanır; bu sayede aynı anda güç beslemesi temin edilir ve kesintisiz / sürekli çalışma garanti altına alınır.
