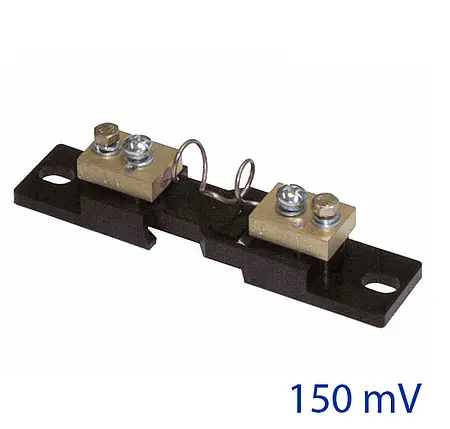

Şant Direnci (DC) PCE-NWB3 150 MV

Sip.no.: PCE-NWB3 150 MV

EAN:

Ürün Bilgisi

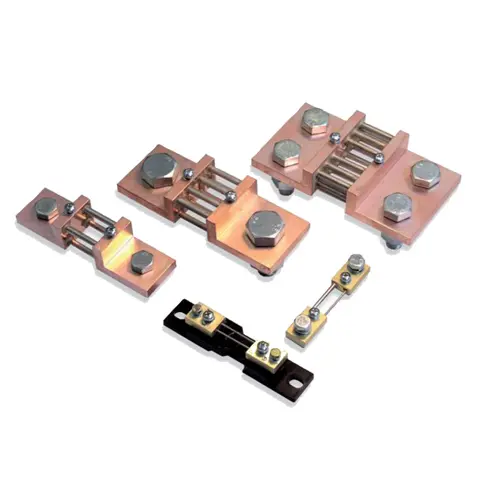

Şant ile 150 mV voltaj düşümü / 15kA DC'ye kadar / Çeşitli kaplamalar mümkün / Sınıf 0,2 ila 2500 A

PCE-NWB3, DC şantı veya akım transformatörü, kontrol ve proses mühendisliğinde DC akımı ölçmek için kullanılır. Şant Direnci, akımların geleneksel vericiler, göstergeler ve veri kaydedicileri kullanılarak ölçülebilmesini sağlar.

Özellikler

- 150 mV voltaj düşümü

- Sınıf 0,2

Teknik Bilgiler

İkincil Voltajı / Voltaj Düşümü	150 mV
Aşırı Yük Ağırlığı	Dayanıklı: 1,2 x nominal akımı Maks. 5s <2000 A: 5 x nominal akımı Maks. 5s> 2000 ... 10000 A: 2 x nominal akımı EN 60051-8'e göre: 2000
Hassasiyet Sınıfı	<2500 A: 0,2 >2500 A: 0,5
Sıcaklık Hatası	0,5 % / 10 °C
İklim Uygunluğu	VDE / VDI 3540’a göre iklim sınıfı 3
Çalışma Koşulları	-10 ... 55 ° C / maksimum % 75 r.F.
Depolama Koşulları	-25 ... 65 °C

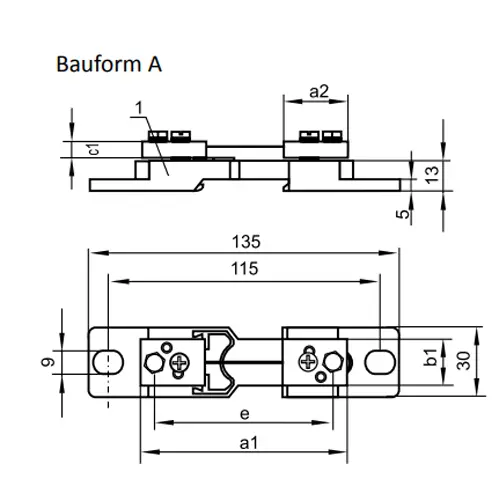

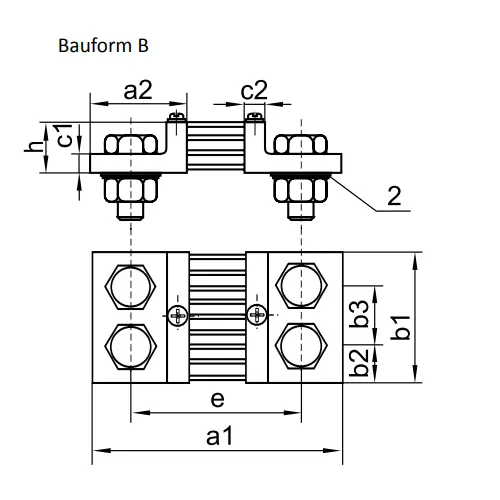

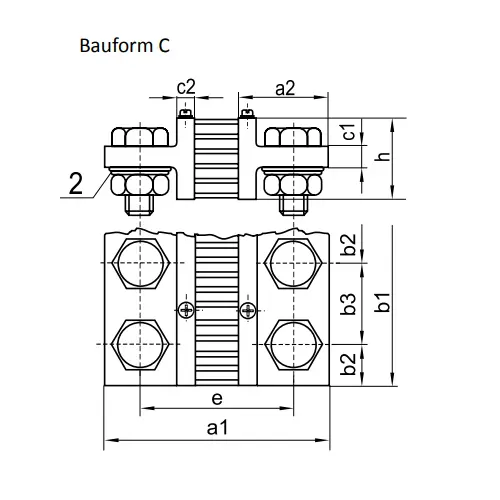

Boyutlar	DIN 43703'e göre (veri sayfasına bakınız)
Yalıtım Tabanlı Şant Voltajı (1 A ... 25 A)	5 kV
EMV	EN 61000-6-2:2005 EM 61000-6-4:2007

Teslimat İçeriği

1 x Şant / Şant PCE-NWB3 (seçilen tasarımda).

Bilgi İndirme

Teknik Katalog
