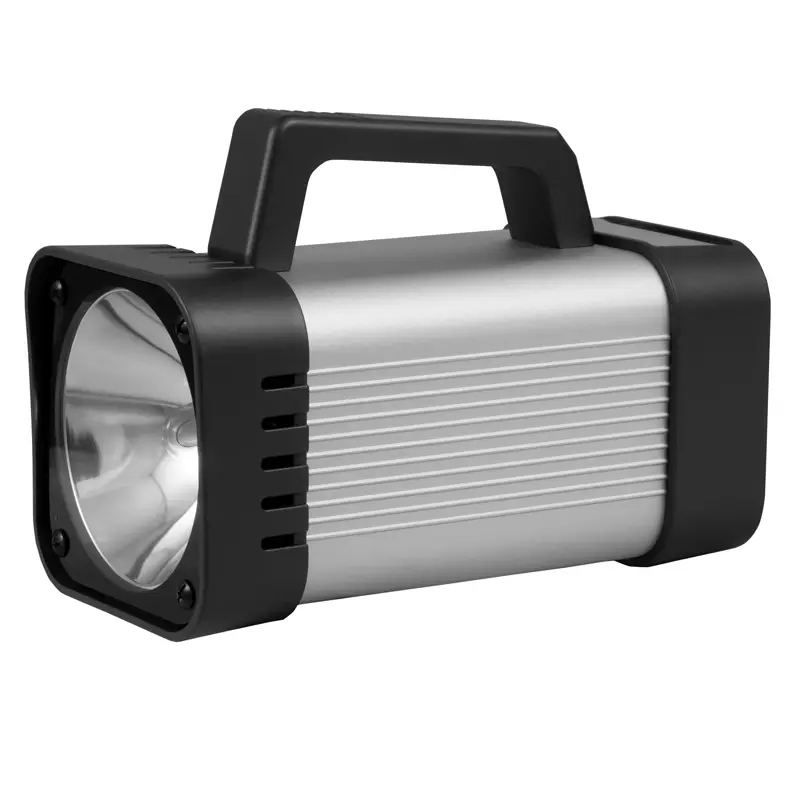

stroboskop z certyfikatem kalibracji ISO z wejściem wyzwalającym
Przenośny, stroboskopowy dla profesjonalistów / jasna ksenonowa lampa błyskowa /

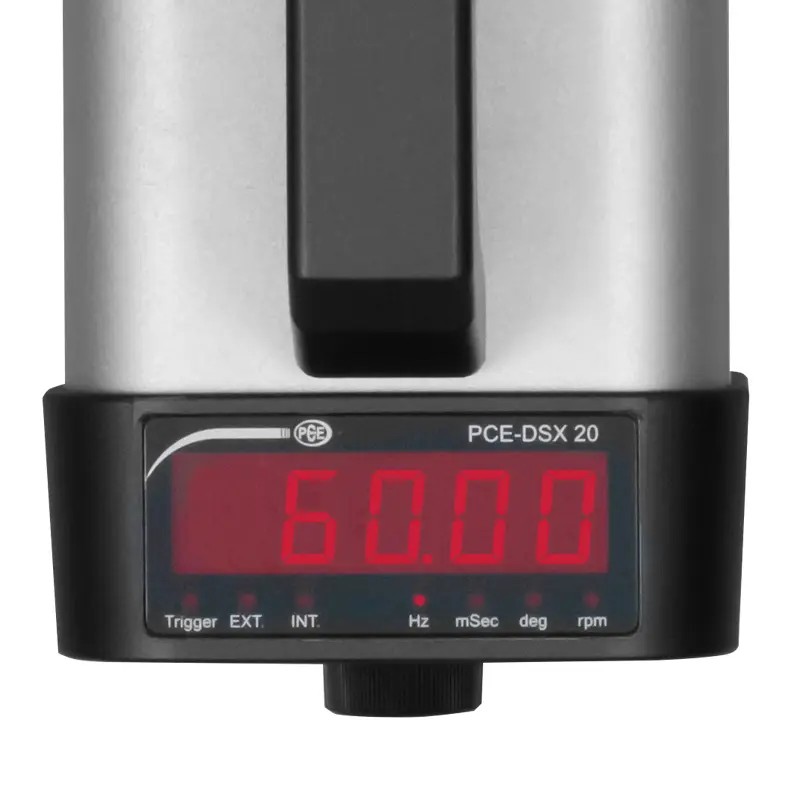

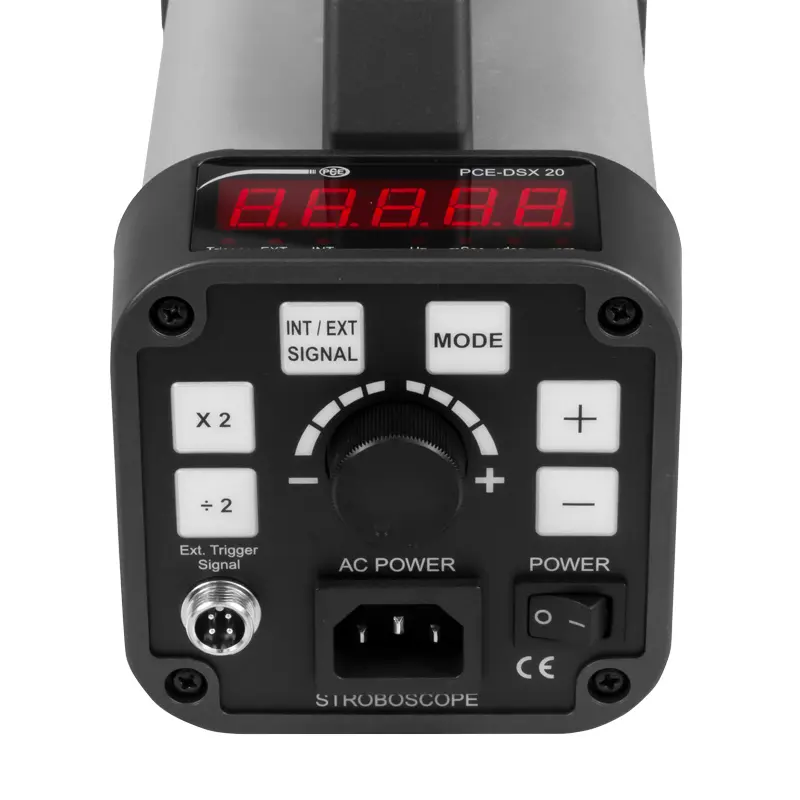

Wyświetlacz LED / zewnętrzne wejście wyzwalające / ustawianie za pomocą przycisków i pokrętła koło
Stroboskop jest najczęściej używany do pomiaru prędkości lub wibracji lub do obserwacji ruchu. Ten stroboskop ma małą konstrukcję i jest lekki. W ten sposób stroboskop można wygodnie wykorzystać nawet do pomiarów w trudno dostępnych miejscach. Urządzenie jest idealnym narzędziem dla praktyków. Częstotliwość błysków ustawiana jest za pomocą pokrętła na stroboskopie i pokazywana na cyfrowym wyświetlaczu. Ciągła praca jest łatwo możliwa dzięki stroboskopowi. Urządzenie posiada również wejście wyzwalające, które umożliwia zewnętrzne wyzwalanie lub synchronizację. Napięcie zasilania zapewnia kabel zasilający. Połowę lub dwa razy większą prędkość można wybrać za pomocą klawiatury.
Obszary zastosowania
Ten stroboskop to idealne narzędzie dla serwisantów i personelu zajmującego się utrzymaniem ruchu w zakładach i maszynach przemysłowych. Sprawdź prędkość, synchronizację lub uwidocznij błędy, których nie widać gołym okiem - zatrzymaj procesy optycznie. Stroboskop od lat sprawdza się w wielu procesach przemysłowych, ale także w badaniach i rozwoju:
- na rozlewniach i etykieciarkach browarów i producentów wody mineralnej
- na maszynach papierniczych i drukarskich: Stosowany jest tutaj stroboskop do identyfikacji rejestru Prędkości powyżej 60 m/min. Sieć jest oglądana za pomocą stroboskopu przed jej zwinięciem. Za pomocą stroboskopu można optycznie uwidocznić najmniejsze błędy procesu, takie jak pulsacje. Poniższe zdjęcie zostało zrobione na czterodrutowym drucie maszyny papierniczej. Wszystkie listwy i przyssawki pod drutem biegnącym wzdłuż tych listew działały bez zarzutu, z wyjątkiem jednego. Oczywiście nie było to widoczne wizualnie. Dzięki stroboskopowi Można wykryć źródło błędu w postaci bardzo drobnych oznaczeń na gotowym papierze
.
div>
- na maszynach tkackich w fabrykach włókienniczych
- w przemyśle motoryzacyjnym
- na szybkich maszynach i silnikach: stroboskop jest niezbędny do określenia prędkości, jak pokazano na sąsiednim obrazie patrz jest używany. Jest to często używane do sprawdzania lub dostosowywania szybkości duże szybkobieżne maszyny z danymi z systemu sterowania procesem lub wartością prędkości podaną na cyfrowym wyświetlaczu, który zwykle pochodzi elektrycznie z napędu. Ponadto wał wału jest sprawdzany pod kątem koncentryczności. To sprawia, że stroboskop jest idealnym narzędziem do inspekcji silników, wałów, pasków napędowych, cylindrów… wszystkiego, co obraca się podczas pracy.
- o systemach wentylacyjnych w przemyśle klimatyzacyjnym
- o walcowniach taśm w przemyśle stalowym
- wszędzie tam, gdzie obracające się części są używane lub w Stroboskop to idealne narzędzie do procesów produkcyjnych o dużej objętości.
Wskazówka Aby zapobiec wypadkom podczas korzystania ze stroboskopu: Wszystkie obiekty zatrzymane optycznie przez stroboskop poruszają się z dużą prędkością. Dlatego zawsze zachowuj bezpieczną odległość i nie dotykaj badanego obiektu.
Ogólne informacje o korzystaniu ze stroboskopu
Sąsiednie zdjęcia pokazują jak prawidłowo używać stroboskopu, aby wygenerować prawidłowe wartości lub optymalny nieruchomy obraz lub jaka jest przyczyna np. obr/min) prędkość. Oczywiście ogólnie obowiązuje prawidłowa procedura, nawet jeśli omówiono tutaj tylko przykład napędu i wału napędowego
.

"
Podczas badania tylko jednego napędu pasowego łatwo jest uzyskać zatrzymanie optyczne (tam jest zawsze widocznym punktem, w którym można ustawić stroboskop).
Podczas oglądania kilku pasków klinowych za pomocą stroboskopu należy w miarę możliwości np. Kiedy maszyna jest zatrzymana, zaznacz kredą linię odniesienia prostopadłą do kierunku jazdy na wszystkich pasach.
Przykład pomiaru na wale:
Jeśli wał i wirnik są dobrze lub optymalnie wyśrodkowane, zawsze mierz rzeczywistą prędkość, gdy jest optycznie nieruchomy. Jeśli jednak wirnik ma bicie osiowe lub niewyważenie, na przykład za pomocą stroboskopu zmierzysz dwukrotnie większą prędkość. Ten fakt bardzo często prowadzi do błędnych ocen w operacjach na miejscu ="153" height="76" alt="Strobe Use Driveshaft"/>
Specyfikacja
|
|
Funkcja |
Miga / RPM |
Zasięg |
50 ... 35000 RPM/FPM |
Rozdzielczość |
<1000 PRM: 0,1 obr./min |
|
<9999 obr./min: 1 obr./min |
|
<35000 RPM: 10 RPM |
Dokładność |
±(0,05% Mw + 2 Dgt) |
|
|
Funkcja |
Flash Współczynnik |
Zakres |
0,833 .. 583 , 3 Hz |
Rozdzielczość |
<599,9 RPM: 0,001 Hz td>
|
|
<5999 RPM: 0,01 Hz | n
|
<35000 RPM: 0,1 Hz |
tr>
Dokładność |
±(0,05% wartości średniej + 2 cyfry) |
tr>
|
|
Funkcja |
Przesunięcie fazowe |
Zasięg |
0 ... 359° td>
|
Rozdzielczość |
1° |
Dokładność |
±(0,1% mv + 2 cyfry) |
|
|
Funkcja |
Zewn. Wyzwalacz |
Zakres |
0 ... 1200 ms |
Rozdzielczość |
<1000 PRM: 0,1 obr./min |
|
<9999 obr./min: 1 obr./min td> n |
|
<35000 obr./min: 10 obr./min |
Dokładność |
±(0,1% mv + 2 cyfry) |
tr>
|
|
tr>
Poziom zewn. Wyzwalacz |
Wysoki: 2,5 ... 12 V |
|
Niski: <0,8 V |
  ; |
|

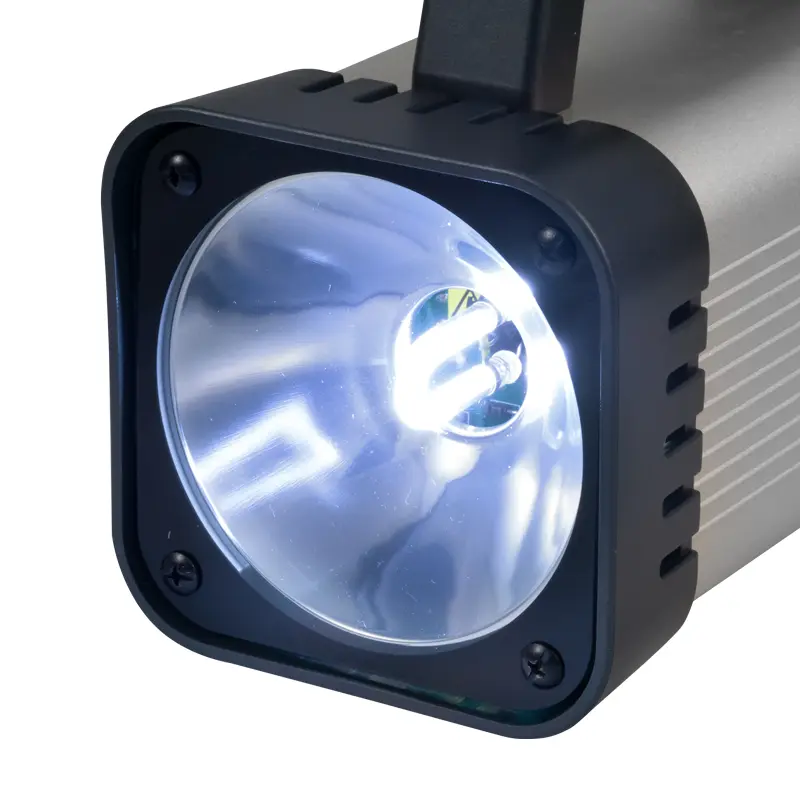

typ lampy |
Ksenonowa lampa błyskowa |
Czas reakcji lampy błyskowej |
10 . .. 30 µs |
Temperatura barwowa |
6500 K td >
|
Moc błysku |
8 dżuli |
Zasilacz |
PCE-DSX 20: 230 V AC 50/60 Hz |
|
PCE-DSX 20-US: 110 V AC, 50/60 Hz |
Pobór prądu |
240 mA przy 3600 FPM |
Warunki pracy |
0 ... 50 °C / maks. 80 % wilgotności względnej |
Wymiary |
230 x 110 x 150 mm |
Waga |
ok. 1145 g |
|
| n

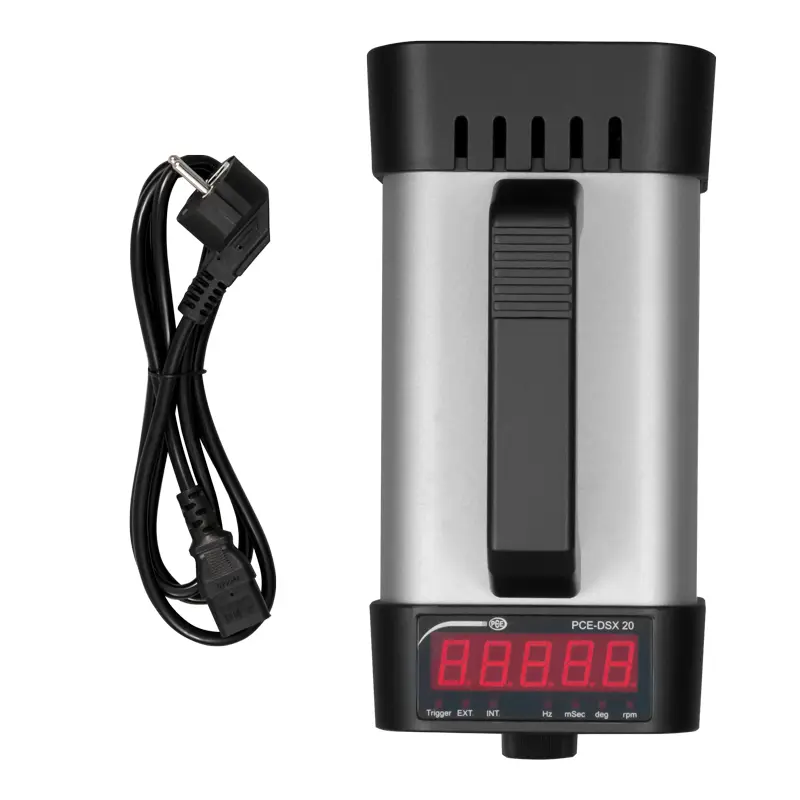

Zakres dostawy
1 x stroboskop PCE-DSX 20
1 x złącze wejścia wyzwalającego
1 x kabel zasilający
1 x instrukcja obsługi

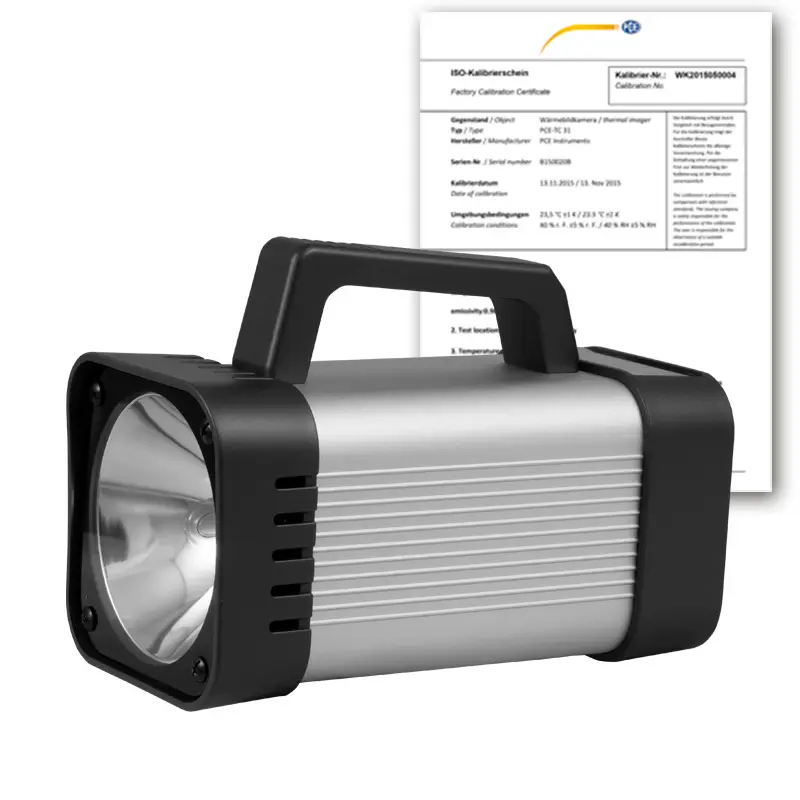

1 x Certyfikat kalibracji ISO
