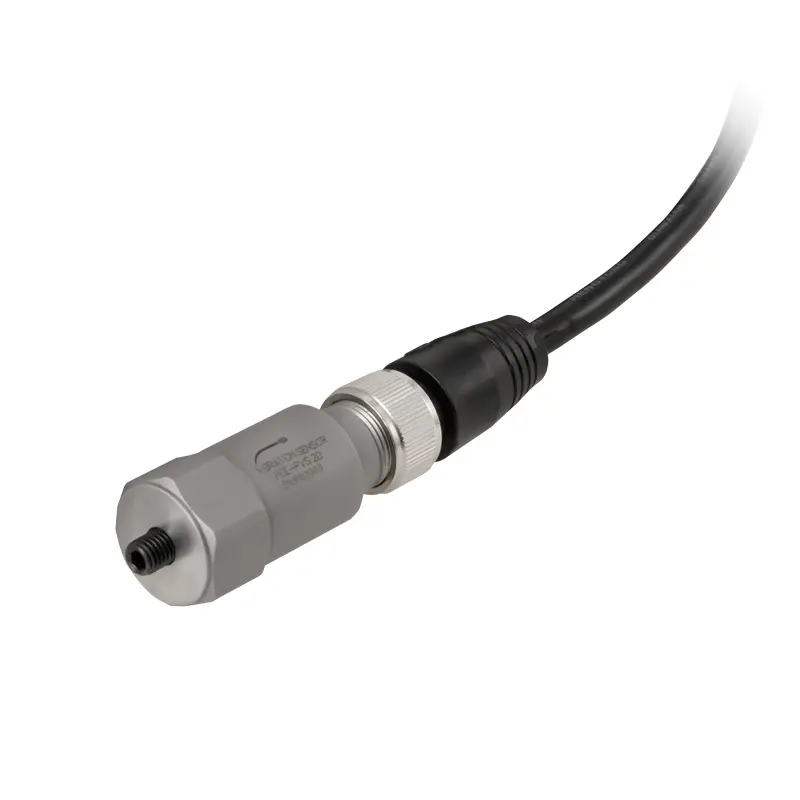

Schwingungsaufnehmer
Schwingungsaufnehmer Anschluss
Schwingungsaufnehmer Befestigung

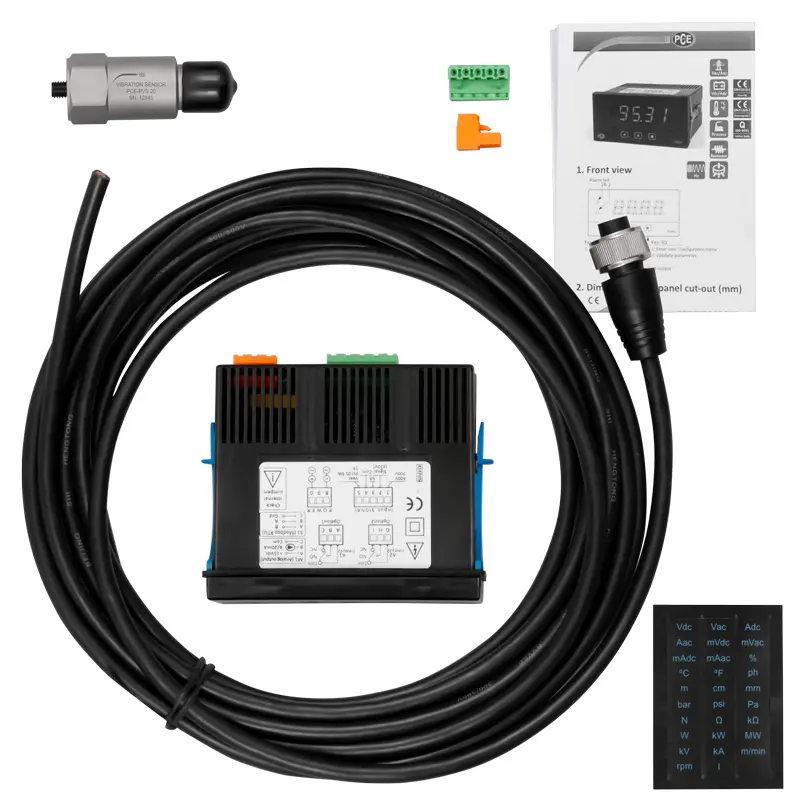

Schwingungsaufnehmer Lieferumfang

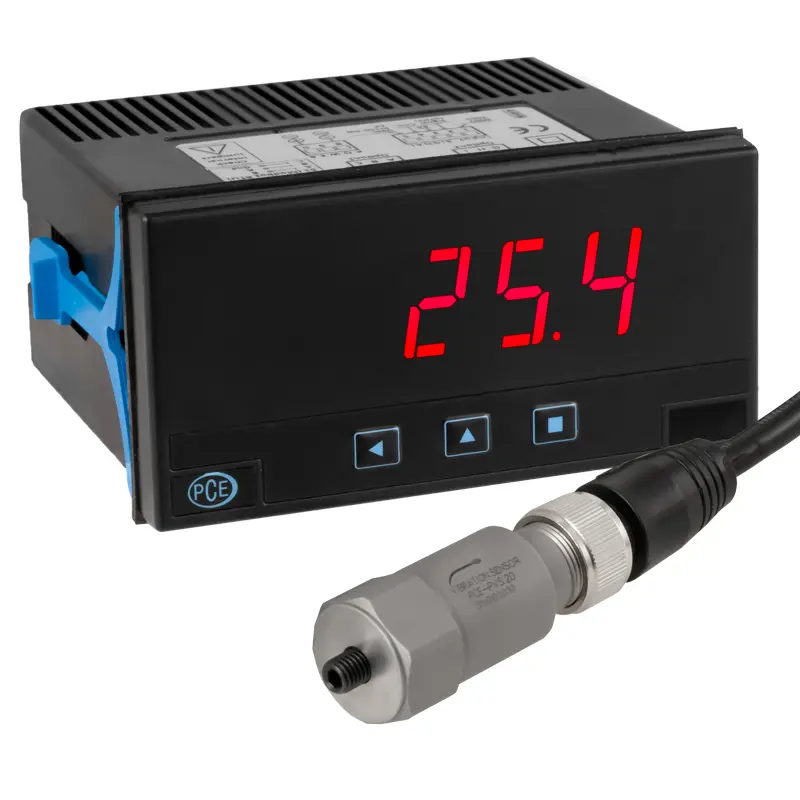

Beschleunigungsaufnehmer PCE-PVS 20-DPD-U

Czujnik drgań PCE-PVS 20-DPD-U z wyświetlaczem

Numer zamówienia: PCE-PVS 20-DPD-U
GTIN (EAN): 4250348730886
3.017,00 zł
3.710,91 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348730886
PCE-PVS 20-DPD-U
Czas dostawy:1-2 dni

Akcesoria

Opis

Czujnik wibracji do monitorowania prędkości wibracji / wyjście 4 ... 20 mA
Złącze MIL-C-5015 / pasmo 3 ... 1500 Hz

Czujnik wibracji został opracowany do ciągłego monitorowania prędkości wibracji. Czujnik drgań jest dostępny w różnych wersjach. W zależności od rodzaju czujnika drgań rozróżnia się konstrukcję i zakres pomiarowy. Czujnik drgań mierzy prędkość drgań w zakresie ± 12,7 mm/s lub ± 25,4 mm/s w zakresie częstotliwości od 3 Hz do 1500 kHz.

Zmierzona prędkość drgań jest wyprowadzana jako prąd procesowy 4 ... 20 mA. Czujnik drgań jest podłączony w pętli prądowej do sterownika lub wyświetlacza procesowego poprzez złącze MIL-C-5015. W zależności od wersji, gniazdo przyłączeniowe jest przymocowane do czujnika drgań pionowo lub poziomo. Czujnik drgań może być zasilany napięciem 12 ... 24 V DC.

Najważniejsze cechy

- montaż poziomy lub pionowy
- wyjście sygnału procesowego
- złącze MIL-C-5015
- złącze procesowe M6
- różne zakresy pomiarowe
- solidna konstrukcja

Specyfikacja

Czujnik drgań PCE-PVS 20
Zakres pomiarowy
± 25,4 mm/s
Zakres częstotliwości 3 ... 1500 Hz
Wyjście 2 przewody 4 ... 20 mA
Czułość < 5%
granica wstrząsów ± 1000 g
Zasilanie 12 ... 24 V DC w pętli prądowej
Izolacja od uziemienia > 108 Ohm
Impedancja wyjściowa < 100 Ohm
Konstrukcja Połączenie pionowe
Połączenia elektryczne    Pin A: + 4 ... 20 mA
  Pin B: - 4 ... 20 mA
Typ połączenia 2 pin MIL-C-5015
Temperatura robocza -40 ... 85 °C
Wymiary Ø22 x51
Gwint montażowy M6

Wyświetlacz instalacyjny PCE-DPD-U
Wprowadź

2 -, 3-przewodowe PT100, PT500, PT1000, Ni100, Ni200, Ni1000
  Termoelementy typu K, J, E, N, L, R, S, B, T, C
  Potencjometr: 500 ... 20 kOhm
  Rezystancja: 5k ... 50kOhm
  Sygnały procesowe: 4 ... 20 mA, 0 ... 10 V
  Częstotliwość: 0 ... 100 Hz
 Napięcie prądu stałego: 60mV, 200mV 2V, 20V, 200V, 600V
  Prąd stały: 20 mA, 5 A
  Napięcie AC: 2 V, 20 V, 200 V, 600 V
  Prąd AC: 20mA, 5A
Pomiar prędkości 3 / sekundę
Rozdzielczość 16 bitów
Dokładność 0,1%
Rezystancja wewnętrzna Pomiar napięcia: 1 MΩ
  Pomiar prądu: 12 Ω
Skalowanie 21 punktów
Wyświetlacz 4-cyfrowy 7-segmentowy wyświetlacz LED, trójkolorowy
Obszar wyświetlania -1999 ... 9999
Wyjścia Przekaźnik, Anaog, Szeregowy z opcjonalnymi kartami wyjść
Temperatura otoczenia Podczas pracy: 0 °C ... 55 °C
  Przechowywanie: -20 °C ... +70 °C
Wymiary wyświetlacza cyfrowego     96 mm x 48 mm x 91 mm
Wycięcie w panelu 92 mm x 45 mm (wg DIN)
Napięcie zasilania 18 ... 265 V AC/DC
Klasa ochrony Przód: IP 65
Waga < 200 g
Montaż Klipsy montażowe ze śrubami mocującymi,
  Podłączenie elektryczne przez listwę zaciskową
Obudowa wyświetlacza cyfrowego Solidna obudowa z tworzywa sztucznego

Zakres dostawy

1 x czujnik drgań PCE-PVS 20-DPD-U z wyświetlaczem
1 x wtyczka MIL-C 5015 na kabel o długości 5 m
2 x zaciski
1 x instrukcja obsługi
