Numer zamówienia: PCE-PVS 10-DPD-U

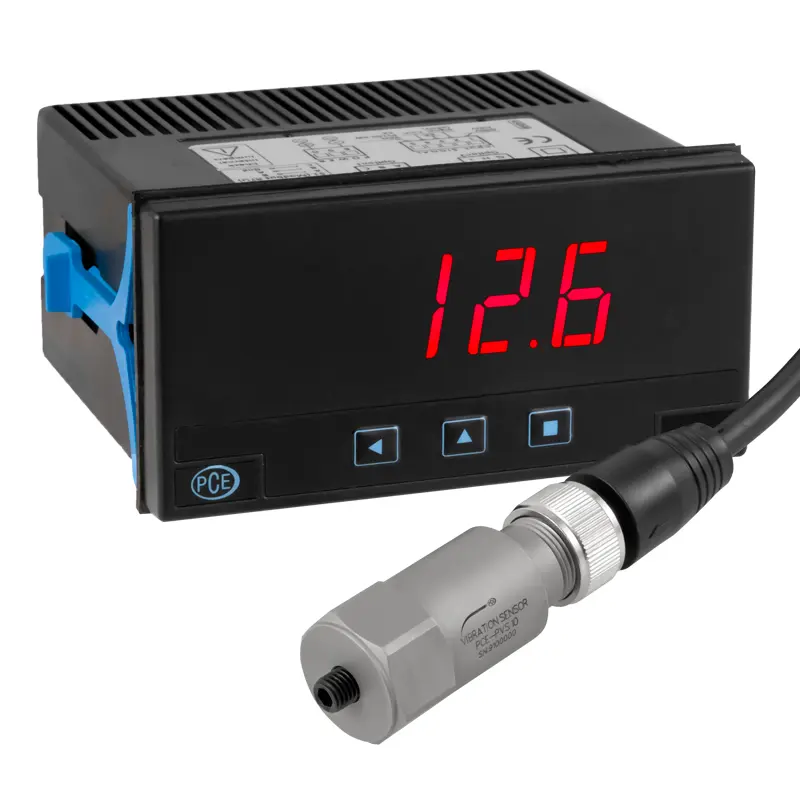

Czujnik drgań PCE-PVS 10-DPD-U z wyświetlaczem

3.075,00 zł
3.782,25 zł
:
4250348730862
PCE-PVS 10-DPD-U
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 1-2 dni

Opis

Czujnik wibracji do monitorowania prędkości wibracji / wyjście 4 ... 20 mA
Połączenie MIL-C-5015 / pasmo 3 ... 1500 Hz / z wbudowanym wyświetlaczem

Czujnik wibracji został opracowany do ciągłego monitorowania prędkości wibracji. Czujnik drgań jest dostępny w różnych wersjach. W zależności od rodzaju czujnika drgań rozróżnia się konstrukcję i zakres pomiarowy. Czujnik drgań mierzy prędkość drgań w zakresie ± 12,7 mm/s lub ± 25,4 mm/s w zakresie częstotliwości od 3 Hz do 1500 kHz.

Zmierzona prędkość drgań jest wyprowadzana jako prąd procesowy 4 ... 20 mA. Czujnik drgań jest podłączony w pętli prądowej do sterownika lub wyświetlacza procesowego poprzez złącze MIL-C-5015. W zależności od wersji, gniazdo przyłączeniowe jest przymocowane do czujnika drgań pionowo lub poziomo. Czujnik drgań może być zasilany napięciem 12 ... 24 V DC.

Zainstalowany wyświetlacz PCE-DPD-U
Uniwersalny wyświetlacz dla różnych sygnałów / 4-cyfrowy / opcjonalne karty wyjściowe / konstrukcja modułowa / IP65 front

Miernik panelowy można skonfigurować jako woltomierz AC i DC (do 600 V AC/DC), amperomierz AC i DC (do 5 AAC/DC). Miernik panelowy wyświetla również odczyty sygnałów procesowych (mA, VDC), termopar, rezystancyjnych czujników temperatury (Pt, Ni, PTC i NTC), rezystancji, potencjometrów i częstotliwości. Wbudowany przyrząd pomiarowy można skonfigurować za pomocą przednich przycisków. Wbudowany przyrząd pomiarowy jest wbudowany w wycięcie w panelu o standardowych wymiarach 96 x 48 mm (1/8 DIN). Zmierzoną wartość można wyskalować 4 cyframi (9999 / -1999).



Dodatkowo dostępna jest funkcja szybkiego dostępu do nastaw alarmów, zewnętrzne sterowanie do uruchamiania predefiniowanych funkcji, tryb eco dla niskiego zużycia, wybieralne podwójne skalowanie, 5 konfigurowalnych poziomów jasności dostępnych na wbudowanym mierniku. Pojedynczy uniwersalny zasilacz 18 ...  Zasilanie 265 V AC/DC sprawia, że wbudowany przyrząd pomiarowy jest łatwym w obsłudze przyrządem do pomiaru procesu. Opcjonalne moduły wyjściowe i sterujące (przekaźnik, wyjście analogowe, Modbus RTU) są dostępne dla użytkownika wbudowanego przyrządu pomiarowego.


Najważniejsze cechy

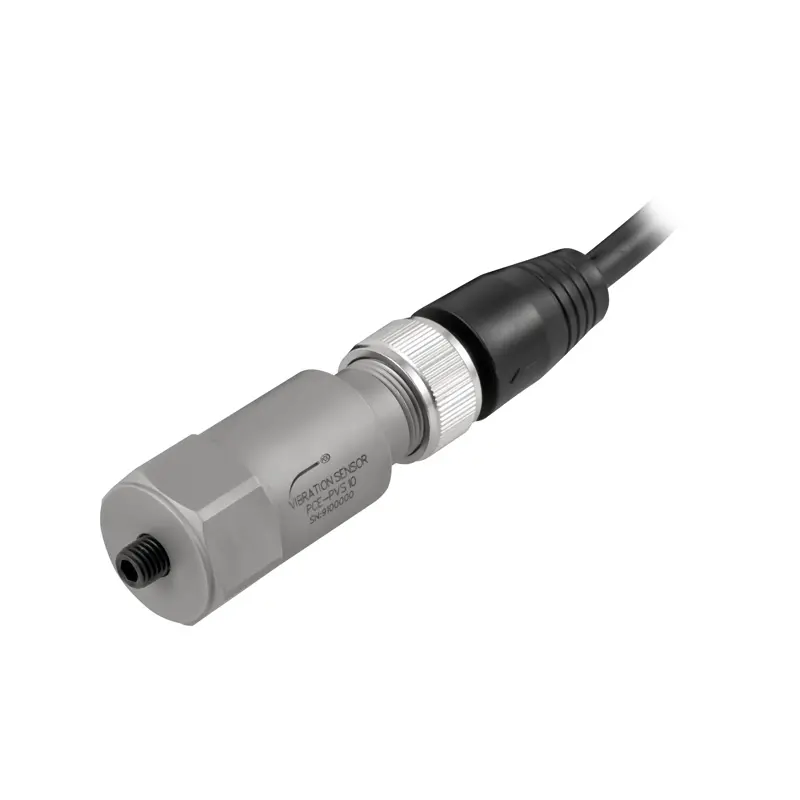

Akcelerometr PCE-PVS 10:
- montaż poziomy lub pionowy
- wyjście sygnału procesowego
- złącze MIL-C-5015
- złącze procesowe M6
- różne zakresy pomiarowe
- solidna konstrukcja

wbudowany przyrząd pomiarowy PCE-DPD-U:
- IP 65 z przodu
- możliwe różne jednostki
- wyświetlacz cyfrowy do procesu przemysłowego
- opcjonalne wyjścia
- 4-cyfrowy wyświetlacz cyfrowy
- możliwość podłączenia wielu czujników

Specyfikacja

Czujnik przyspieszenia PCE-PVS 10
Zakres pomiarowy
 ± 12,7 mm/s
Zakres częstotliwości3 ... 1500 Hz
Wyjście2 przewody 4 .. 20 mA
Czułość< 5%
Granica wstrząsów± 1000 g
Zasilacz12 ... 24 V DC w pętli prądowej
Izolacja od ziemi > 108 omów
Impedancja wyjściowa< 100 omów
WzornictwoPołączenie pionowe
Połączenia elektryczne     Pin A: + 4 ... 20 mA
 Pin B: - 4 ... 20 mA
Typ połączenia2 piny MIL-C-5015
Temperatura robocza-40 ... 85 °C
WymiaryØ22 x51
Gwint montażowy M6

wbudowany przyrząd pomiarowy PCE -DPD-U
Wprowadź

2-, 3-przewodowe PT100, PT500, PT1000, Ni100, Ni200, Ni1000

  Termoelementy typu K, J, E, N, L, R, S, B, T, C
  Potencjometr: 500 ... 20 kOhm
 Rezystancja: 5k ... 50kOhm
 Sygnały procesowe: 4 ... 20 mA, 0 ... 10 V
  Częstotliwość: 0 ... 100 Hz
  Napięcie DC: 60mV, 200mV 2V, 20V, 200V, 600V
 Prąd stały: 20 mA, 5 A
 Napięcie AC: 2 V, 20 V, 200 V, 600 V
 Prąd AC: 20mA, 5A
Szybkość pomiaru3/sekundę
Rozdzielczość16 bitów
Dokładność0,1%
Rezystancja wewnętrznaPomiar napięcia: 1 MΩ
  ;Pomiar prądu: 12 Ω
Skalowanie21 punktów
Wyświetlacz4-cyfrowy, 7-segmentowy wyświetlacz LED, trójkolorowy
Obszar wyświetlania- 1999 .. 9999
WyjściaPrzekaźnik, Anaog, Szeregowy z opcjonalnymi kartami wyjść
Temperatura otoczeniaPodczas pracy: 0 °C ... 55 °C
 Przechowywanie: -20 °C ... +70 °C
Wymiary wyświetlacza cyfrowego    96 mm x 48 mm x 91 mm
Wycięcie w panelu92 mm x 45 mm (wg DIN)
Napięcie zasilania 18 .. 265 V AC/DC
Klasa ochronyPrzód: IP 65
Waga< 200 g
MontażKlipsy montażowe ze śrubami mocującymi,
 Podłączenie elektryczne przez listwę zaciskową
Obudowa wyświetlacza cyfrowego Solidna obudowa z tworzywa sztucznego

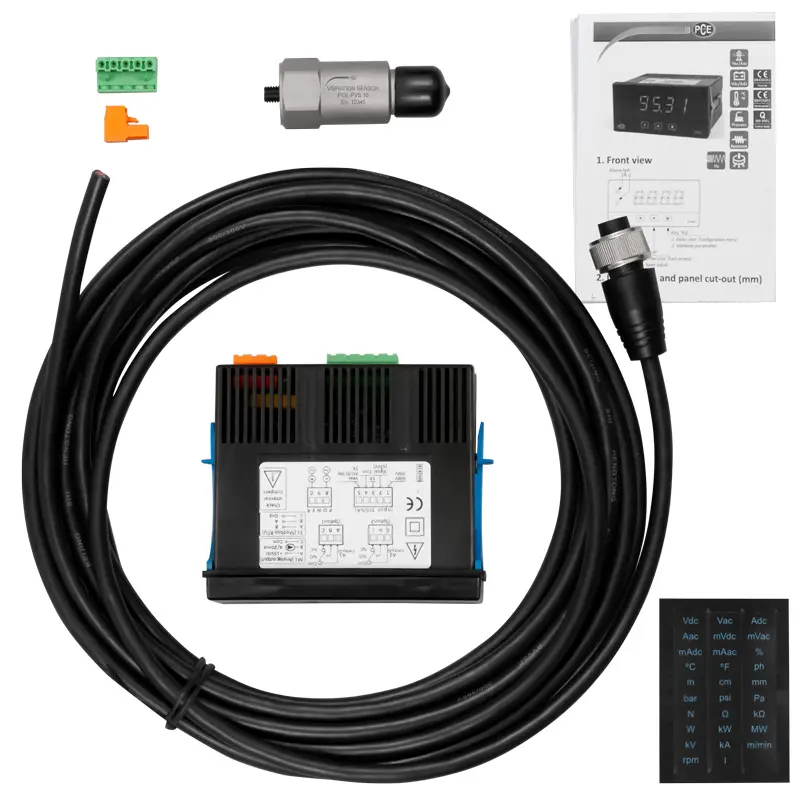

Zakres dostawy

1 x czujnik drgań PCE-PVS 10-DPD-U z wyświetlaczem

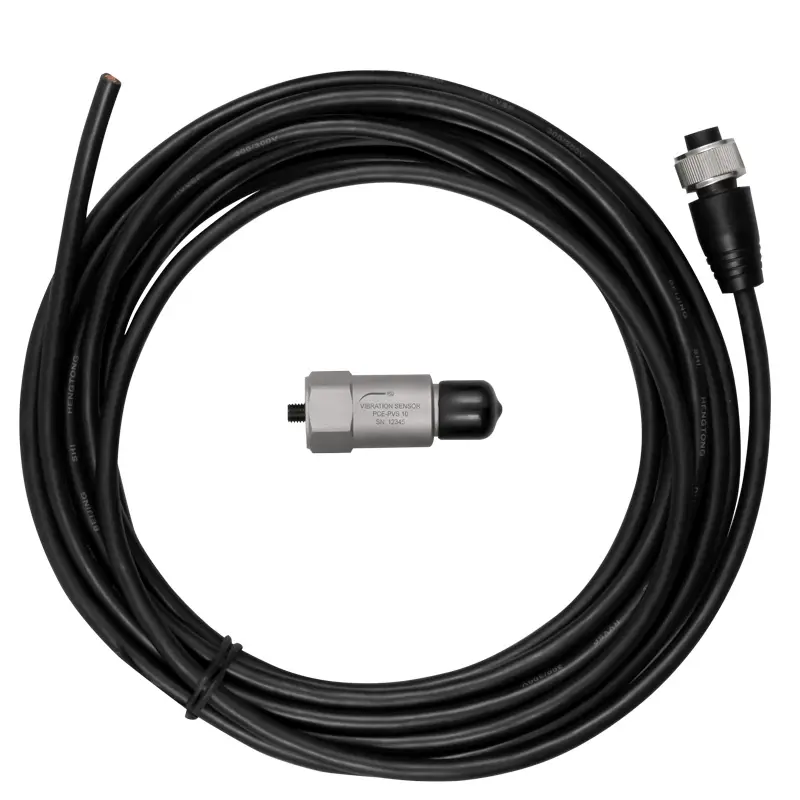

1 x wtyczka MIL-C 5015 na kabel o długości 5 m
2 x zaciski
2 x instrukcja obsługi
