Numer zamówienia: PCE-MWM 210

Technologia pomiaru środowiska Wilgotnościomierz PCE-MWM 210

18.853,00 zł
23.189,19 zł
PCE-MWM 210
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: Brak w magazynie!

Opis


Czujnik pasmowy PCE-MWM 210 VHF / ciągły pomiar wilgotności w betonie
(pojemnik / mieszalnik)

W przemysłowej ciągłej produkcji betonu pomiar wilgotności na linii jest ważny dla monitorowania i kontrolowania procesu mieszania. Stała jakość każdej partii betonu, zmniejszenie zużycia cementu i możliwie najkrótszy czas mieszania to kryteria nadrzędne w produkcji betonu. Czujniki firmy PCE Instruments pomagają spełnić te kryteria dzięki bardzo dokładnemu pomiarowi wilgotności.

Produkcja betonu podlega czasami dużym wahaniom spowodowanym wahaniami wilgotności surowców i materiałów pomocniczych (piaski , agregaty). Minimalizowanie tych wahań wilgotności podczas przechowywania jest możliwe, ale niełatwe do osiągnięcia. Dlatego bardziej sensowne jest określanie wilgotności danego składnika lub wilgotności piasku za pomocą ciągłego pomiaru wilgotności online / inline podczas procesu mieszania. Następnie kontroluje się dodawanie wody. Procedura ta nie tylko umożliwia wyrównanie jakości poszczególnych partii betonu, ale także skraca czas mieszania.

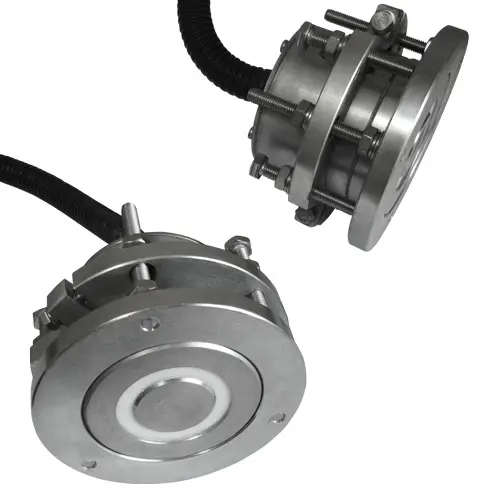

Czujnik wilgotności

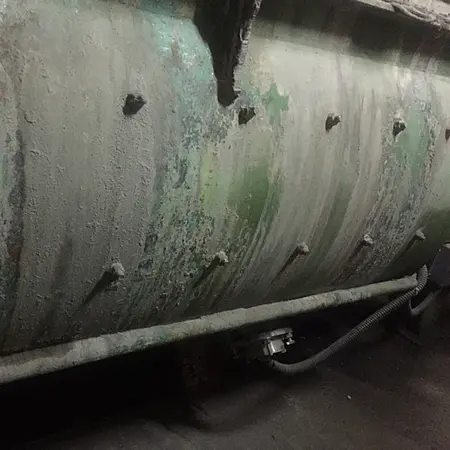

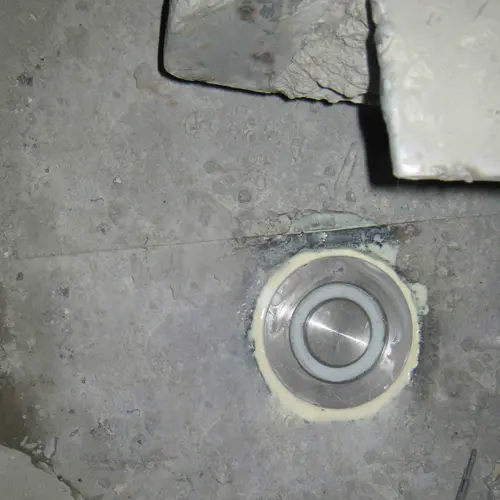

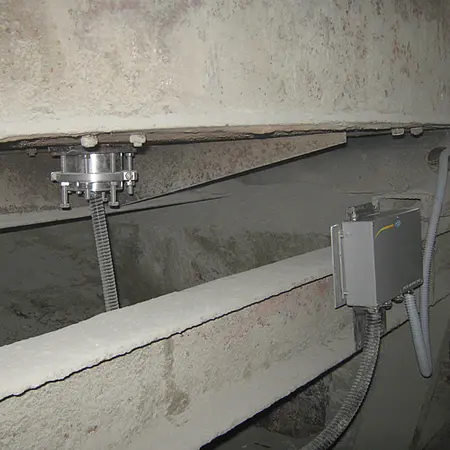

Płaskie czujniki PCE Instruments są wkręcane w podłogę lub ścianę betoniarki w odpowiednim miejscu (np. mieszalnik korytowy, mieszalnik szybowy). Można również zastosować inne warianty lub konstrukcje, które służą do pomiaru wilgotności dodatków w linii (lejek wkraplający do piasku).

Czujnik: pomiar wilgotności betonu w mieszalnikuCzujnik wilgoci informacja o cenie betonu
Przebieg w czasie: proces mieszania betonu
Poniższy fragment oprogramowania pokazuje dwie krzywe (po lewej: sygnał surowy / po prawej: sygnał filtrowany) procesu mieszania betonu. Filtrowanie eliminuje pulsacje powodowane przez wirniki mieszające.

W połączeniu z systemem kontroli procesu (DCS) lub czujnikiem pomiaru wilgotności betonu & Jednostka sterująca firmy PCE Instruments zamienia czujnik do pomiaru wilgotności w prawdziwy kontroler.


Specyfikacja


Zakres dostawy

1 x miernik wilgotności PCE-MWM 210
1 x oprogramowanie konfiguracyjne
1 x instrukcja obsługi
2 x kabel połączeniowy 5 m

Dokumenty / Pliki

Zakres pomiarowy0 ... 100%

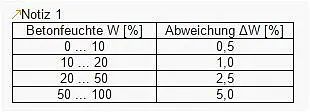

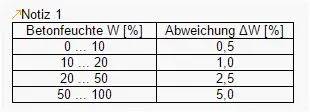

Dopuszczalny błąd maksymalny (bezwzględny)Δ= 0,035 +0,05 W
Zakres pomiaru temperatury-40 ... +150 °C
Zakres temperatury pracy-20 ... +80 °C
Tryb pracyciągły pracy
Odstęp pomiarowy0,2 s
Zasilanie napięciem24 (18 .. 36) VDC
Pobór prądu200 mA
Czas nagrzewania (uruchomienie) 90 min
Wyjścia RS 485 Modbus RTU, 4-20 mA [RS485: maks. długość kabla 1000m; 4-20 mA: maks. długość kabla 100 m (maks. długość kabla do PLC)]
Wejścia2 x cyfrowe 24 VDC
Wymiary (czujnik)Ř 108 х 120 mm
Wymiary (jednostka elektroniczna)255 x 170 x 60 mm
Klasa ochrony (czujnik)IP67
Klasa ochrony (jednostka elektroniczna )IP54
Masa (czujnik) 3,5 kg
Zintegrowany czujnik temperatury stale określa temperaturę betonu (wyświetlane są zmierzone wartości. Są one wykorzystywane wewnętrznie do kompensacji temperatury).
