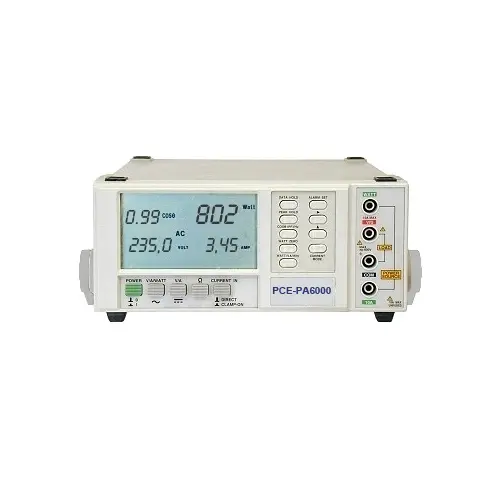

Miernik mocy do pomiarów elektrycznych PCE-PA6000

Numer zamówienia: PCE-PA6000
GTIN (EAN): 4250348701152
2.282,00 zł
2.806,86 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348701152
PCE-PA6000
Czas dostawy:1-2 dni

Akcesoria

Opis

Uniwersalny analizator sieci z interfejsem RS-232 i
oprogramowaniem oceniającym do analizy zasilania odbiorników
Analizator sieci PCE-PA6000 jest dostępny jako komputer stacjonarny urządzenie lub przenośne urządzenie pomiarowe do pomiaru mocy czynnej, mocy pozornej, współczynnika mocy, zużycia energii, napięcia AC, prądu AC, napięcia DC, prądu DC, rezystancji i częstotliwości. Za pomocą tego analizatora mocy prąd / moc można mierzyć bezpośrednio za pomocą dostarczonych przewodów pomiarowych lub pośrednio za pomocą cęgów pomiarowych prądu. Analizator oferuje również możliwość podłączenia przemysłowych przekładników prądowych o przekładni 100/5 A lub 1000/5 A. Duży, czytelny wyświetlacz LCD o wymiarach 93 x 52 mm pokazuje jednocześnie kilka wyników pomiarów, np. Watt, cos f, ACV, ACA. Konsumenci z wtyczką bezpieczeństwa (do 16 ACA) mogą być łatwo i bezpiecznie podłączeni do analizatora sieci w celu pomiaru i analizy za pomocą opcjonalnego zasilacza PCE-PA-ADP. Miernik posiada interfejs danych RS-232, a za pomocą oprogramowania analitycznego można przesyłać dane do komputera PC, przetwarzać je i zapisywać. To sprawia, że jest to idealne urządzenie do użytku w warsztacie lub do pomiaru wydajności i rozwiązywania problemów na miejscu u konsumentów.

Najważniejsze cechy

  • Automatyczny wybór zakresu
  • Funkcja multimetru
  • Pomiar prądu możliwy bezpośrednio i pośrednio przez przekładnik prądowy lub cęgi prądowe
  • Pomiar mocy rzeczywistej / mocy pozornej
  • Pomiar współczynnika mocy
  • Pomiar zużycia energii (kWh)
  • Pomiar wartości i funkcja zatrzymania szczytu
  • Wysoki / funkcja alarmu niskiego poziomu
  • Interfejs RS-232
  • Możliwość pracy bateryjnej i sieciowej
  • Bezpieczeństwo: IEC-1010-1; CAT II 600 V
PCE-PA6000 analizator zasilania
Zasilacz do analizatora sieci PCE-PA6000
Zdjęcie przedstawia dostępny dodatkowo zasilacz PCE-PA-ADP
Oprogramowanie do analizatora wydajności PCE-PA6000 Inna prezentacja oprogramowania analizatora wydajności PCE-PA6000
Dwa obrazy przedstawiają oprogramowanie analityczne dostarczone z analizatorem mocy. Jednocześnie można wyświetlić cztery mierzone wartości, a za pomocą wyświetlacza graficznego można bardzo ładnie przeprowadzić długoterminowe pomiary i ocenić je w późniejszym czasie.

Specyfikacja

Dane techniczne
Funkcja Zakres pomiarowy ; precyzja ; Rozdzielczość
Pomiar mocy rzeczywistej (AC, moc rzeczywista), pomiar bezpośredni 1 W ... 6 kW; 1W; ±1,5% + 5 cyfr
Pomiar mocy efektywnej (AC, moc rzeczywista),
przez zewn. Adapter cęgowy lub przekładnik prądowy 		1 W ... 999,9 kW; 1W; ±1,5% + 5 cyfr
Pomiar mocy pozornej (AC) 0,01 VA ... 9,999 kVA; 0,01VA; ±2% +2 cyfry
Współczynnik mocy (cos f) 0,00 ... 1,00; 0,01; ±1,5% + 2 cyfry
Licznik kWh 0,001 Wh ... 9999 kWh; 0,001 Wh; ±1% + 1 cyfra
ACV / DCV 0,1 V ... 600 V; 0,1/1 V; ±1% + 1 cyfra (101 ... 600 V)
ACAeff/rms
DCAeff/rms 		bezpośredni maks. 10 A; 10 mA, z sondą indukcyjną maks. 1000 A;1 A; ±1% + 3 cyfry
ACA z cęgami do 2000 A (w zależności od cęgów)
Częstotliwość 10,0 ... 999 Hz; 0,1 Hz; 1% + 1 cyfra
Omy 1 Ω ... 19,99 kΩ; 1/10Ω; ±1% +1 cyfra
Wyświetlacz Wielofunkcyjny wyświetlacz LCD 93 x 52 mm
Warunki otoczenia maks. 80% wilgotności względnej / 0 ... +50 °C
Zasilanie 6 baterii AA 1,5 V lub zasilacz
Wymiary (szer. x wys. x gł.) 280 x 210 x 90 mm
Waga 1600 g
Przykłady użycia

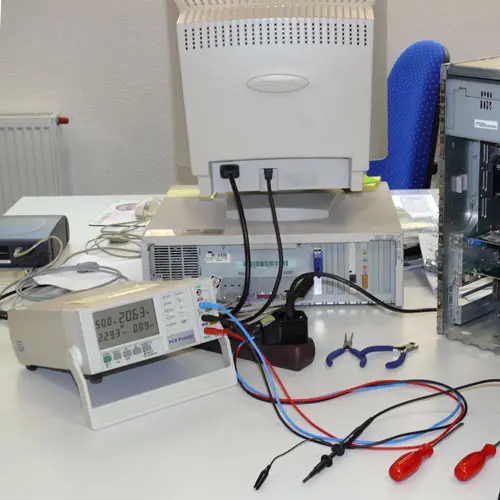

Zobacz rysunek obok Zobacz analizator zasilania PCE-PA6000 używany w naprawie komputerów. Dzięki zastosowaniu zasilacza, pobór mocy i pomiary mocy mogą być przeprowadzane szybko i bezpiecznie w stosunku do napięć dotykowych, bez dużego nakładu na okablowanie lub okablowanie. Analizator wydajności PCE-PA6000 używany do naprawy komputera

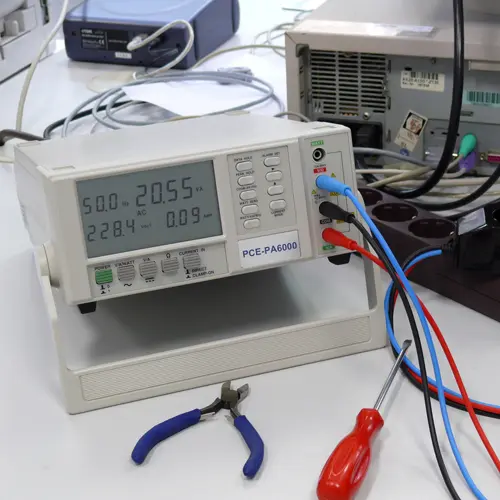

Analizator sieciowy PCE-PA6000 z zasilaczem PCE-PA-ADPTutaj możesz zobaczyć bardzo duży i informacyjny wyświetlacz analizatora mocy LCD. Jednocześnie wyświetlane są do czterech mierzonych wartości. Sposób wyświetlania zmienia się w zależności od trybu funkcji. Ponadto, opcjonalnie dostępny zasilacz jest bardzo miły dla oka. Wystarczy podłączyć adapter do gniazdka i podłączyć odbiornik do wtyczki Schuko i zasilacza.

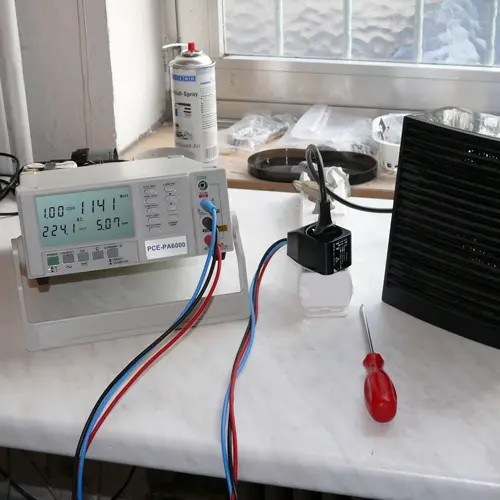

W tym zastosowaniu moc grzewcza nagrzewnicy elektrycznej jest sprawdzana za pomocą naszego miernika mocy PCE-PA6000 po udanej naprawie. Zasilacz jest tutaj również bardzo pomocny. Najłatwiejsza instalacja z maksymalnym bezpieczeństwem, bez gołych końcówek kabli, jak zwykle daleko i szeroko. Za pomocą analizatora sieci można sprawdzić bezpośrednio wszystkie małe urządzenia elektryczne do 16 A, a także duże odbiorniki (za pomocą cęgów prądowych lub przekładników prądowych) bardzo dokładnie, bezpiecznie i łatwo. Analizator wydajności PCE-PA6000 w naprawie małych urządzeń

Zakres dostawy

Zakres dostawy
1 x analizator sieciowy PCE-PA6000, 1 komplet przewodów pomiarowych, 1 x kabel RS-232, 1 x oprogramowanie analityczne, 6 x bateria i instrukcja obsługi
