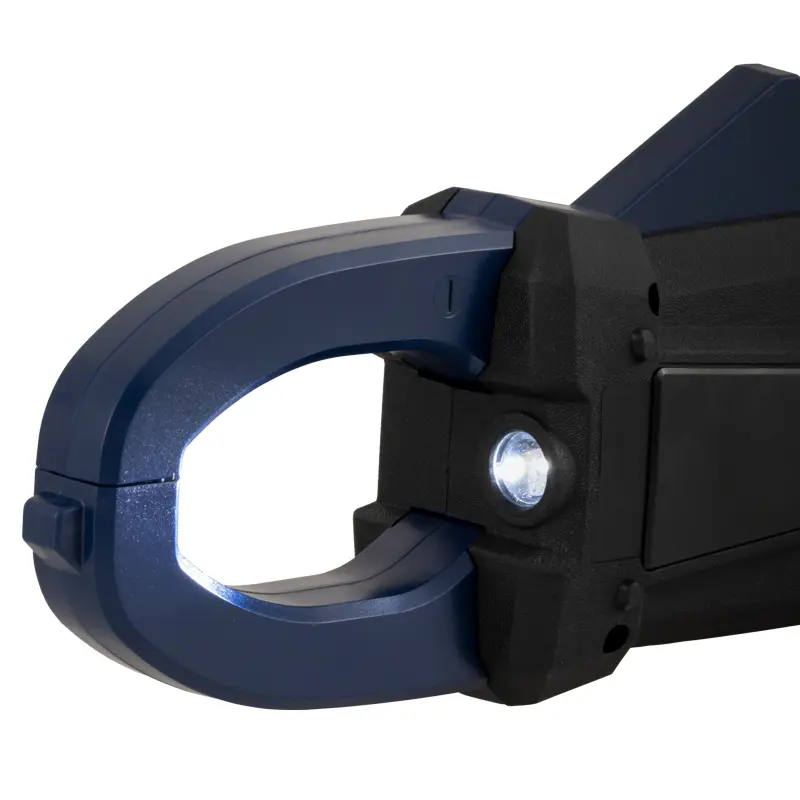

Technika pomiarów elektrycznych Źródło oświetlenia

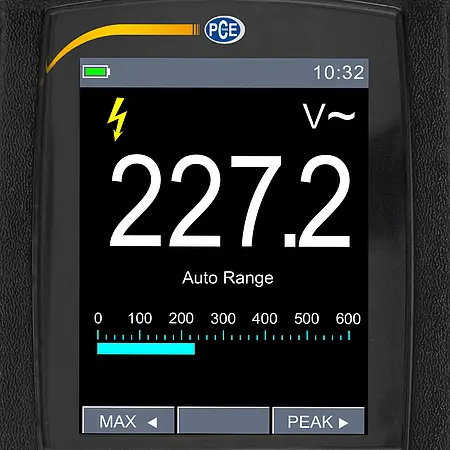

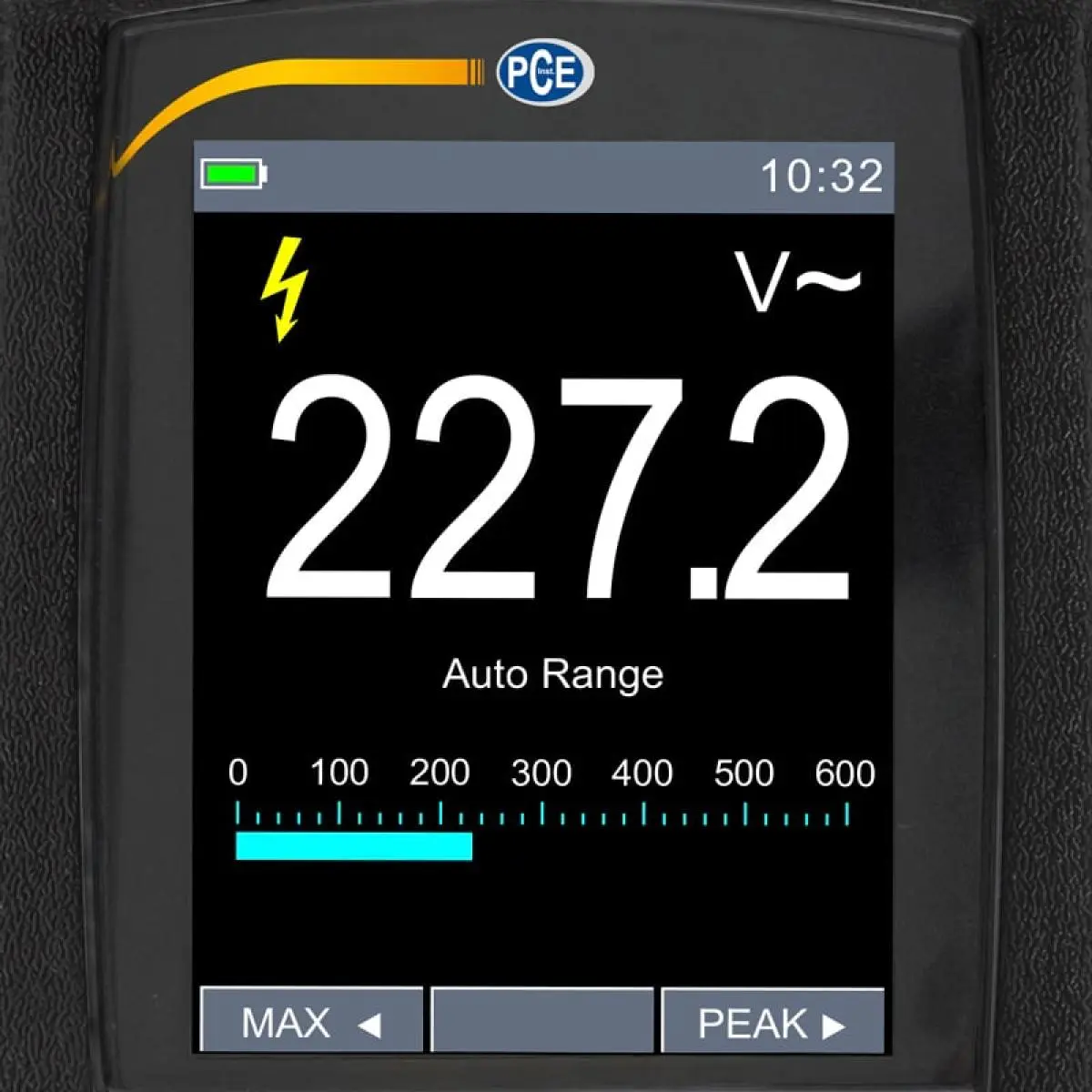

Technika pomiarów elektrycznych Wyświetlacz

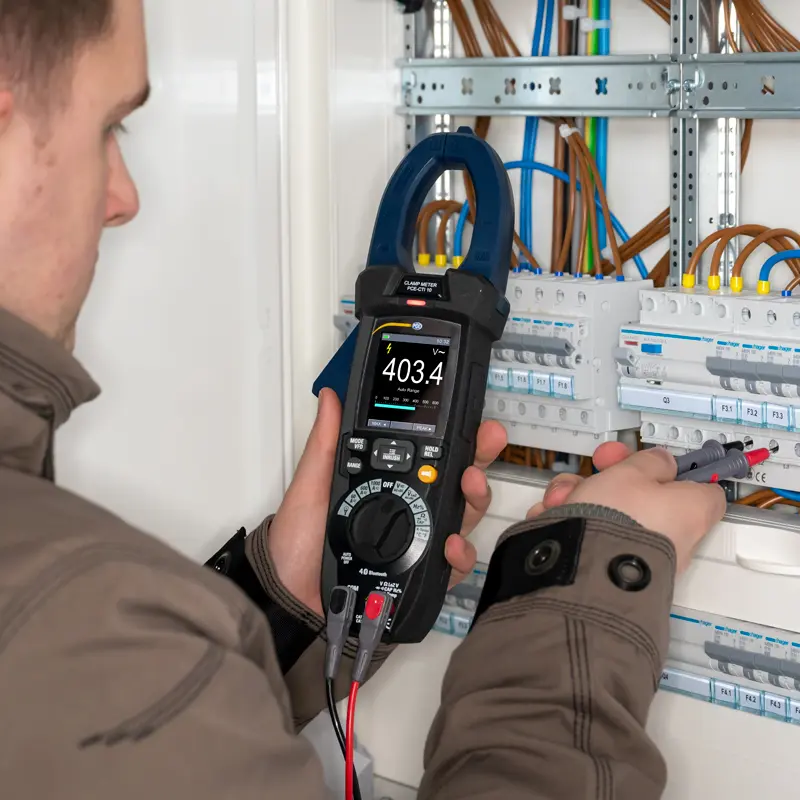

Technika pomiarów elektrycznych Zastosowanie

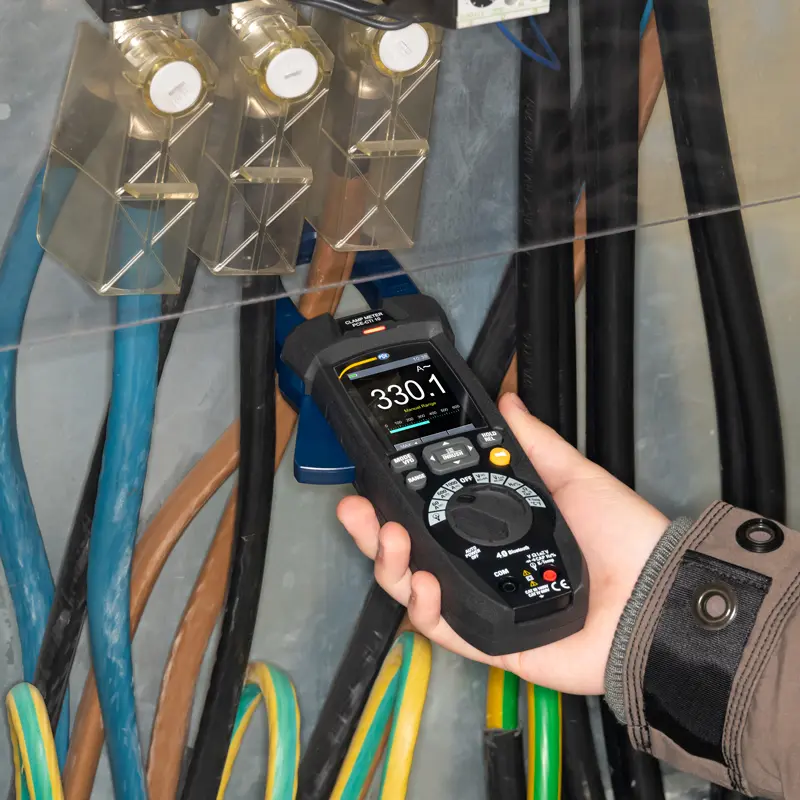

Technika pomiarów elektrycznych Zastosowanie
Technika pomiarów elektrycznych Zastosowanie
Technika pomiarów elektrycznych Zastosowanie

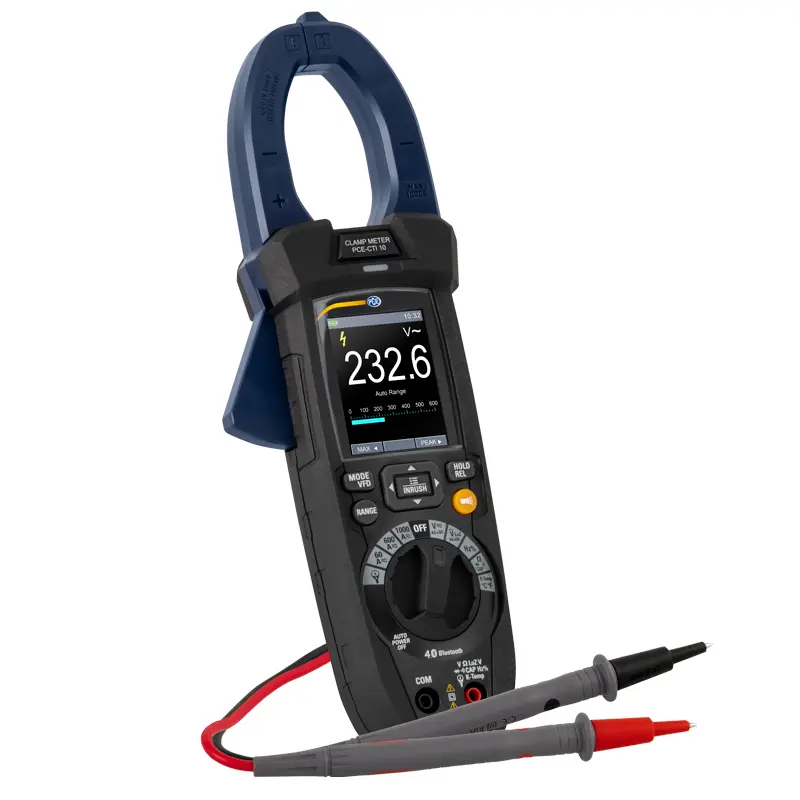

Cęgi prądowe techniki pomiarowej PCE-CTI 10

Numer zamówienia: PCE-CTI 10
GTIN (EAN): 4250348727558
1.539,00 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348727558
PCE-CTI 10
Czas dostawy:1-2 dni

Opis

Cęgi prądowe z interfejsem Bluetooth 4.0 / zakres pomiarowy 0 ... 1500 V AC/DC /
można rozszerzyć o dodatkowe elastyczne cęgi prądowe do pomiarów do 3000 A AC /
Pomiar prądu rozruchowego / funkcja VFD / opcjonalnie z certyfikatem kalibracji ISO

Cęgi prądowe to idealne urządzenie pomiarowe do pomiaru napięć do 1500 V AC/DC i prądów do 1000 A AC/DC. Pomiar prądu cęgami prądowymi jest indukcyjny. W tym celu przewód zasilający umieszcza się w cęgach prądowych. Ma to tę szczególną zaletę, że prąd można mierzyć podczas pracy. Dzięki temu cęgi prądowe wykorzystywane są np. do prac konserwacyjnych przy instalacji fotowoltaicznej. Systemy fotowoltaiczne składają się z wielu różnych ogniw słonecznych połączonych szeregowo. Tutaj cęgi prądowe mogą być używane do pomiaru poszczególnych prądów poszczególnych rzędów w celu zawężenia możliwych błędów.

Oprócz normalnego pomiaru napięcia i prądu, miernik cęgowy może również mierzyć prąd rozruchowy. Prądy rozruchowe to prądy, które są szczególnie wysokie w momencie włączenia. Prądy te powstają na przykład podczas uruchamiania silników systemów wentylacyjnych lub podczas włączania oświetlenia stadionu. Ten pomiar za pomocą cęgów prądowych jest szczególnie ważny przy wymiarowaniu przewodu zasilającego i bezpieczników. Przetwornice częstotliwości to przetwornice, które po stronie pierwotnej wyprowadzają napięcie o zmienionej częstotliwości i amplitudzie po stronie wtórnej. Za pomocą cęgów prądowych i funkcji pomiarowej VFD można tu również przeprowadzać pomiary do częstotliwości 45 Hz ... 1 kHz.

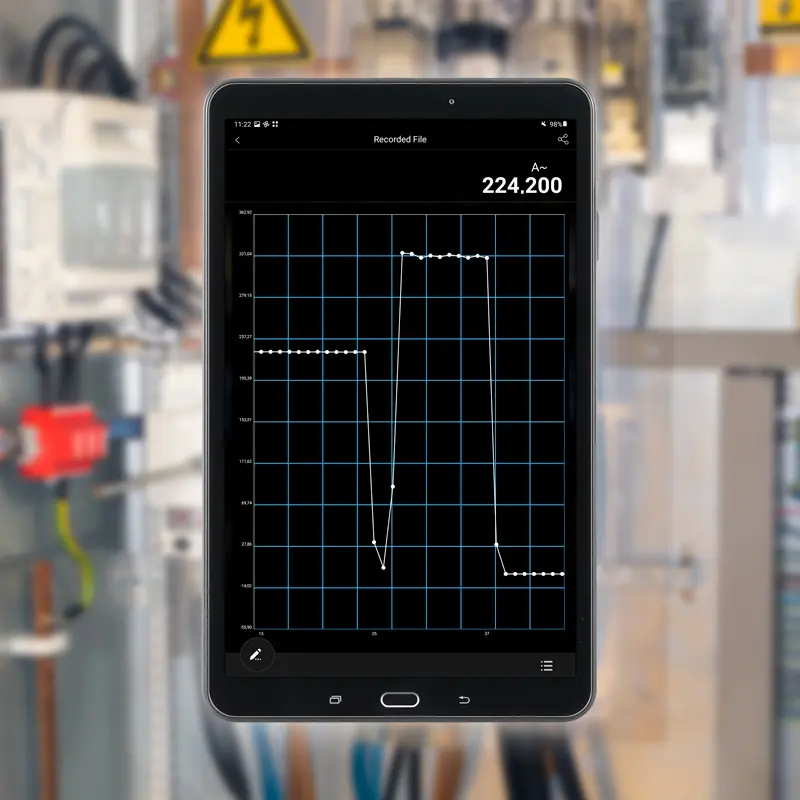

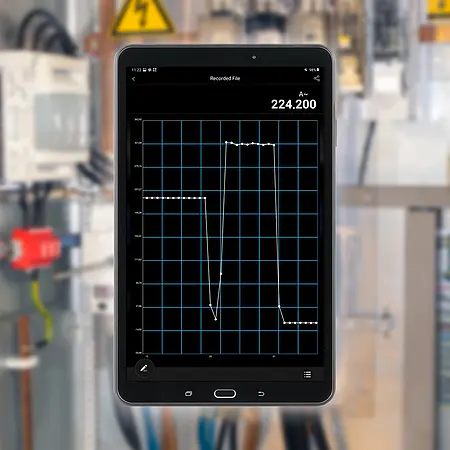

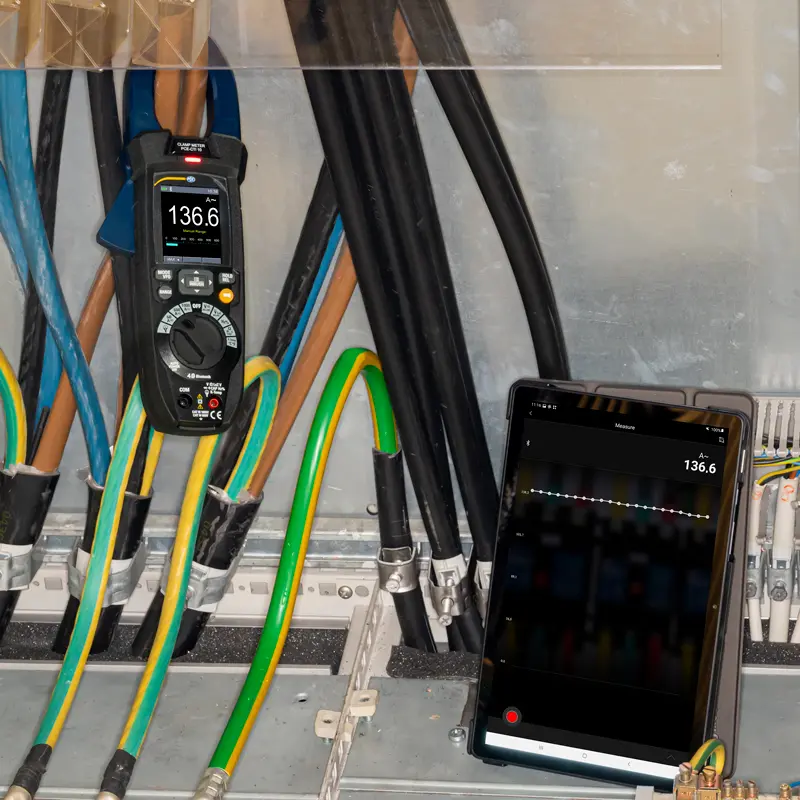

Obecny cęg posiada również interfejs Bluetooth 4.0. Za pomocą tego interfejsu na cęgach prądowych można nawiązać połączenie z urządzeniem z systemem Android lub iOS. Dzięki bezpłatnej aplikacji „Meterbox Pro” wartości zmierzone cęgami prądowymi można wyświetlać i zapisywać do późniejszej analizy.

Dzięki funkcji rejestracji danych miernik cęgowy może zapisać wszystkie zmierzone wartości w dowolnie ustawionym przedziale. Po pomiarze wartości można wyświetlić graficznie za pomocą cęgów prądowych. Każdy pojedynczy punkt pomiarowy można również odczytać indywidualnie na cęgach prądowych. Cęgi prądowe mają rozmiar pamięci 16 grup i całkowity rozmiar pamięci 100 000 odczytów. Cęgi prądowe przechowują zmierzoną wartość wraz z datą i godziną.

Cęgi prądowe można rozbudować o opcjonalne cęgi prądowe. Dodatkowy cęg prądowy do cęgów prądowych jest elastyczny i dlatego można go dostosować do zadania pomiarowego. Pomiary prądu do 3000 A AC można przeprowadzić przy użyciu cęgów prądowych przedłużonych do cęgów prądowych. Elastyczny cęg prądowy jest podłączony do wejścia napięciowego cęgów prądowych. Wartość napięcia jest następnie przetwarzana przez cęgi prądowe na użyteczną wartość prądu i pokazywana na wyświetlaczu.

Ze względu na wiele różnych funkcji i duży zakres pomiarowy, cęgi prądowe są wykorzystywane na przykład do sprawdzania systemów fotowoltaicznych, elektrowni wodnych i wiatrowych lub do instalacji nieprzenośnych maszyny elektryczne. Opcjonalnie cęgi prądowe mogą być wyposażone w certyfikat kalibracji ISO.

Najważniejsze cechy


Specyfikacja

Napięcie stałe DC
Zakres pomiarowy  -600 ... +600 mV
Rozdzielczość  0,1 mV
Dokładność  ± (0,8 % wartości pom. + 8 cyfr)
Przeciążenie  1500 V DC / 1000 V AC

Napięcie stałe DC
Zakres pomiarowy  -6 ... +6 V
Rozdzielczość  0,001 V
Dokładność  ± (0,5 % wartości pom. + 5 cyfr)

Napięcie stałe DC
Zakres pomiarowy  -60 ... +60 V
Rozdzielczość  0,01 V
Dokładność  ± (0,5 % wartości pom. + 5 cyfr)

Napięcie stałe DC
Zakres pomiarowy  -600 ... +600 V
Rozdzielczość  0,1 V
Dokładność  ± (0,8 % wartości pom. + 5 cyfr)

Napięcie stałe DC
Zakres pomiarowy  -1500 ... +1500 V
Rozdzielczość  1 V
Dokładność  ± (0,8 % wartości pom. + 5 cyfr)

Prąd stały DC
Zakres pomiarowy  -60 ... +60 A
Rozdzielczość  0,01 A
Dokładność  ± (3,0 % wartości pom. + 8 cyfr)

Prąd stały DC
Zakres pomiarowy  -600 ... +600 A
Rozdzielczość  0,1 A
Dokładność  ± (3,0 % wartości pom. + 8 cyfr)

Prąd stały DC
Zakres pomiarowy  -1000 ... +1000 A
Rozdzielczość  1 A
Dokładność  ± (3,0 % wartości pom. + 8 cyfr)

Pojemność
Zakres pomiarowy  0 ... 60 nF
Rozdzielczość  0,01 nF
Dokładność  ± (3,0 % wartości pom. + 20 cyfr)

Pojemność
Zakres pomiarowy  0 ... 600 nF
Rozdzielczość  0,1 nF
Dokładność  ± (3,0 % wartości pom. + 8 cyfr)

Pojemność
Zakres pomiarowy  0 ... 6 µF
Rozdzielczość  0,001 µF
Dokładność  ± (3,0 % wartości pom. + 8 cyfr)

Pojemność
Zakres pomiarowy  0 ... 60 µF
Rozdzielczość  0,01 µF
Dokładność  ± (3,0 % wartości pom. + 8 cyfr)

Pojemność
Zakres pomiarowy  0 ... 600 µF
Rozdzielczość  0,1 µF
Dokładność  ± (3,0 % wartości pom. + 8 cyfr)

Pojemność
Zakres pomiarowy  0 ... 6000 µF
Rozdzielczość  1 µF
Dokładność  ± (3,5 % wartości pom. + 20 cyfr)

Pojemność
Zakres pomiarowy  0 ... 60 mF
Rozdzielczość  0,01 mF
Dokładność  Wartość orientacyjna

Pojemność
Zakres pomiarowy  0 ... 600 mF
Rozdzielczość  0,1 mF
Dokładność  Wartość orientacyjna

Prąd przemienny AC
Zakres pomiarowy  0 ... 60 A
Rozdzielczość  0,01 A
Dokładność  ± (2,5 % wartości pom. + 5 cyfr)
Przeciążenie  1000 A AC
Zakres częstotliwości  50 ... 60 Hz

Prąd przemienny AC
Zakres pomiarowy  0 ... 600 A
Rozdzielczość  0,1 A
Dokładność  ± (2,5 % wartości pom. + 5 cyfr)
Zakres częstotliwości  50 ... 60 Hz

Prąd przemienny AC
Zakres pomiarowy  0 ... 1000 A
Rozdzielczość  1 A
Dokładność  ± (2,5 % wartości pom. + 5 cyfr)
Zakres częstotliwości  50 ... 60 Hz

Opór
Zakres pomiarowy  0 ... 600 Ω
Rozdzielczość  0,1 Ω
Dokładność  ± (1,0 % wartości pom. + 10 cyfr)

Opór
Zakres pomiarowy  0 ... 6 kΩ
Rozdzielczość  0,001 kΩ
Dokładność  ± (0,8% wartości pom. +5 cyfr)

Opór
Zakres pomiarowy  0 ... 60 kΩ
Rozdzielczość  0,01 kΩ
Dokładność  ± (0,8% wartości pom. +5 cyfr)

Opór
Zakres pomiarowy  0 ... 600 kΩ
Rozdzielczość  0,1 kΩ
Dokładność  ± (0,8% wartości pom. +5 cyfr)

Opór
Zakres pomiarowy  0 ... 6 MΩ
Rozdzielczość  0,001 MΩ
Dokładność  ± (0,8% wartości pom. +5 cyfr)

Opór
Zakres pomiarowy  0 ... 60 MΩ
Rozdzielczość  0,01 MΩ
Dokładność  ± (2,5 % wartości pom. + 10 cyfr)

Częstotliwość
Zakres pomiarowy  0 ... 60 Hz
Rozdzielczość  0,01 Hz
Dokładność  ± (0,2 % wartości pom. + 5 cyfr)

Częstotliwość
Zakres pomiarowy  0 ... 600 Hz
Rozdzielczość  0,1 Hz
Dokładność  ± (0,2 % wartości pom. + 5 cyfr)

Częstotliwość
Zakres pomiarowy  0 ... 6 kHz
Rozdzielczość  0,001 kHz
Dokładność  ± (0,2 % wartości pom. + 5 cyfr)

Częstotliwość
Zakres pomiarowy  0 ... 60 kHz
Rozdzielczość  0,01 kHz
Dokładność  ± (0,2 % wartości pom. + 5 cyfr)

Częstotliwość
Zakres pomiarowy  0 ... 600 kHz
Rozdzielczość  0,1 kHz
Dokładność  ± (0,2 % wartości pom. + 5 cyfr)

Częstotliwość
Zakres pomiarowy  0 ... 6 MHz
Rozdzielczość  0,001 MHz
Dokładność  ± (0,2 % wartości pom. + 5 cyfr)

Temperatura
Zakres pomiarowy  -40 ... +600 °C
Rozdzielczość  0,1 °C
Dokładność  ± (1,5 % wartości pom. + 3 °C)

Temperatura
Zakres pomiarowy  600 ... 1000 °C
Rozdzielczość  1 °C
Dokładność  ± (1,5 % wartości pom. + 3 °C)

Temperatura
Zakres pomiarowy  -40 ... +600 °F
Rozdzielczość  0,1 °F
Dokładność  ± (1,5 % wartości pom. + 5,4 °F)

Temperatura
Zakres pomiarowy  600 ... 1800 °F
Rozdzielczość  1 °F
Dokładność  ± (1,5 % wartości pom. + 5,4 °F)

Temperatura
Zakres pomiarowy  245 ... 600 K
Rozdzielczość  0,1 K
Dokładność  ± (1,5 % + 3 K)

Temperatura
Zakres pomiarowy  600 ... 1273 K
Rozdzielczość  1 K
Dokładność  ± (1,5 % + 3 K)

Ogólne dane techniczne
Częstotliwość  45 ... 1000 Hz
Typ wyświetlacza  Wyświetlacz graficzny TFT
Rozmiar wyświetlacza  2,36 in
Nośnik pamięci  Pamięć wewnętrzna
Pojemność pamięci  1600000 wartości
Interfejs  Bezprzewodowy
Maks. średnica kabla  45 mm
Standard bezpieczeństwa  CAT IV 600 V, CAT III 1000 V, CAT II 1500 V
Wymiary  Średnica cęg w poziomie: 38 mm
Średnica cęg w pionie: 63 mm
Rozwarcie szczęk: 45 mm
Test diody  Prąd testowy: <1,5 mA
Maksymalne napięcie: 3,3 VDC
Język menu  Angielski (USA), Angielski (GB), Chiński
Klasa ochrony urządzenia  IP65
Zasilanie  Podstawowa: 100 ... 240 V AC, 50 ... 60 Hz
Wtórne: 12 V DC, 2 A
Typ złącza  Wtyczka Europejska (płaska bez uziemienia)
Akumulator / Bateria  1 x 7,4 V Wewnętrzny , Akumulator litowo-polimerowy
Pojemność  1200 mAh
Warunki pracy  5 ... 40 °C , 0 ... 80 % RH
Warunki przechowywania  -20 ... 60 °C , 0 ... 80 % RH
Wymiary ( D x S x W )  275 x 100 x 45 mm
Masa  437 g

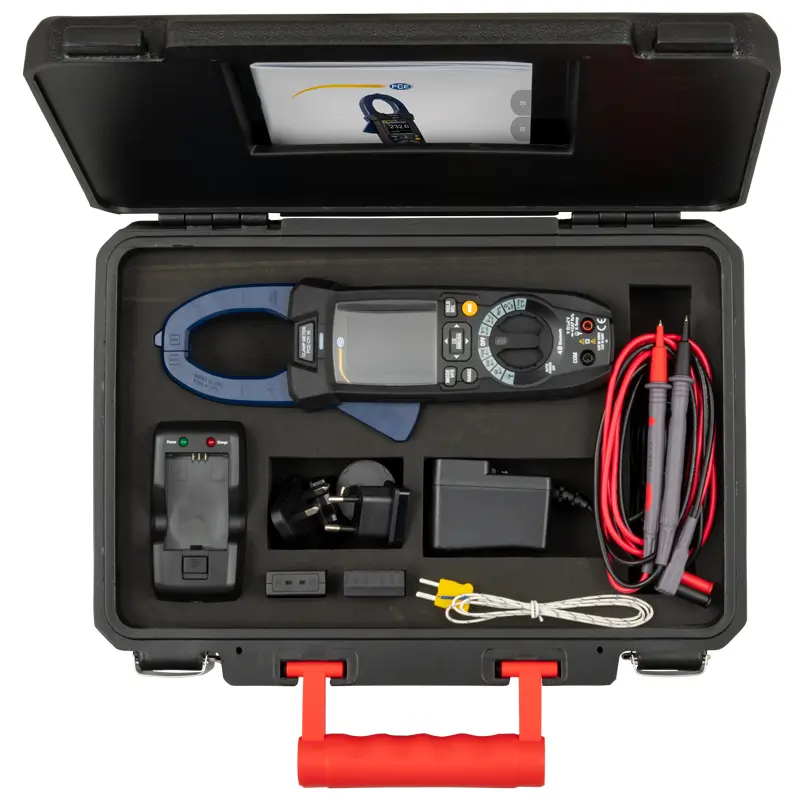

Zakres dostawy
