Numer zamówienia: PCE-C-R10LFC 100-H6

Czujnik siły PCE-C-R10LFC 100-H6


1.087,00 zł
1.337,01 zł
PCE-C-R10LFC 100-H6
Cena netto (nie zawiera kosztów dostawy)
1,0 % F.S.
Druck
Rundform
5 - 100kg
Czas dostawy: 2 tygonie

Opis

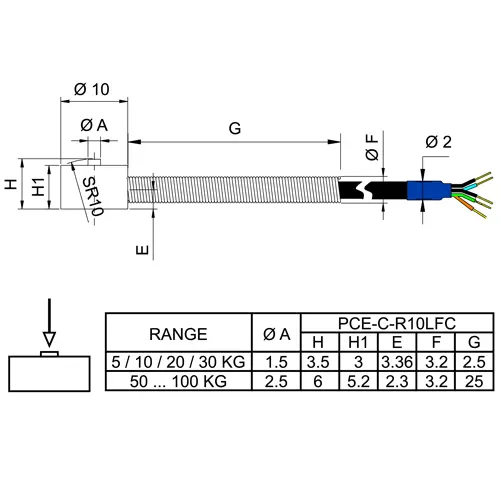

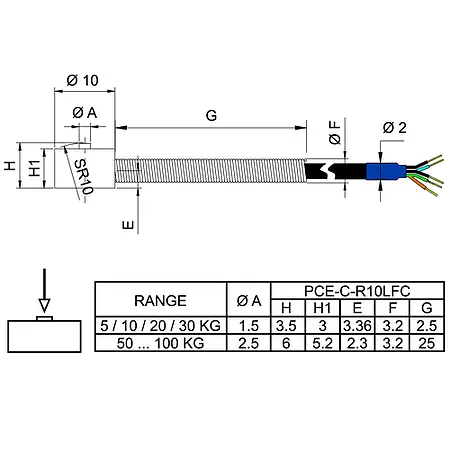

Dzięki niewielkim rozmiarom miniaturowy czujnik siły może być stosowany w trudno dostępnych punktach pomiarowych. Całkowita wysokość tego czujnika siły jest czymś wyjątkowym. Ten czujnik siły o średnicy zaledwie 10 mm ma mniejszą średnicę niż moneta jednocentowa.

Specyfikacja

Nominalne obciążenie / siła FS 100 kg
1000 N

Obciążenie / siła graniczna 120%
Obciążenie / siła niszcząca 150%
Wartość znamionowa 1,0 - 1,5 mV/V
Użyteczny zakres napięcia zasilania 2,5 V – 5 V
Maksymalne napięcie zasilania5 V
Odchylenia sygnału zerowego ± 2% FS
Błąd liniowości1,0% FS
Napięcie wsteczne (histereza)1,0% FS
Powtarzalność1,0% FS
Pełzanie pod obciążeniem (30 min)0,1% FS
Rezystancja wejściowa350 ± 10 Ω
Rezystancja wyjściowa350 ± 3 Ω
Rezystancja izolacji≥5000 MΩ / 100 VDC
Nominalny zakres temperatur otoczenia-10 … 60 °C
Korzystanie z zakresu temperatur-20 … 80 °C
Współczynnik temperaturowy wartość charakterystyczna   0,1% FS / 10 °C
Współczynnik temperaturowy punktu zerowego0,1% FS / 10 °C
Przewód czujnikaŘ 2 x 3 m / (otwarte końce)
Przyporządkowanie przewodówEXC+ = czerwony
EXC- = czarny
SIG+ = zielony
SIG- =  biały
GND = żółty
Materiał / korpus pomiarowystal nierdzewna
Stopień ochronyIP65


Zakres dostawy


1 x czujnik siły PCE-C-R10LFC 100-H6
