Numer zamówienia: PCE-ITE 50

Urządzenie testujące VDE (VDE 0100) PCE-ITE 50

4.492,00 zł
5.525,16 zł
:
4250348714787
PCE-ITE 50
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 1-2 dni

Opis

solidny Urządzenie testowe VDE (VDE 0100) / Rezystancja izolacji / Rezystancja uziemienia /
Pomiar impedancji pętli / pomiar napięcia / pomiar niskiej impedancji / test RCD

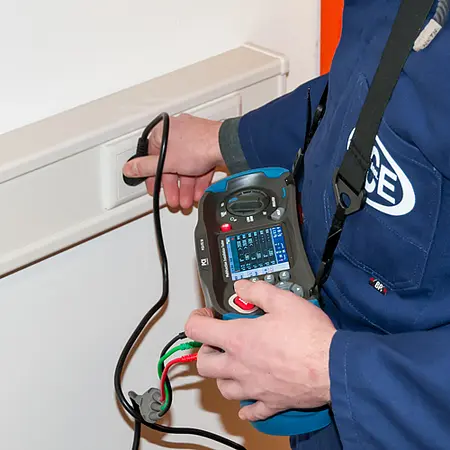

Urządzenie testowe VDE  ; (VDE 0100) to solidny tester instalacji z dużym kolorowym wyświetlaczem LCD TFT 3,5". Za pomocą urządzenia kontrolnego VDE (VDE 0100) możesz upewnić się, że stałe instalacje są instalowane bezpiecznie i prawidłowo. Dzięki podwójnemu wyświetlaczowi, intuicyjnym ikonom i szerokiemu kątowi widzenia  możesz użyć urządzenia testowego VDE (VDE 0100), aby wygodnie i szybko przeprowadzić pomiary. Dzięki pomiarowi niskiej impedancji testerem VDE (VDE 0100) można sprawdzić przewody ochronne, szyny wyrównawcze potencjałów i przewody ochronne pod kątem ciągłości przy niskiej impedancji.

Zakres pomiarowy do pomiaru niskiej impedancji testera VDE (VDE 0100) mieści się w zakresie 0...2000 Ω z rozdzielczością 0,001...1 Ω.  ; Prawdopodobnie najważniejszym pomiarem urządzenia testowego VDE (VDE 0100) jest pomiar rezystancji izolacji. Podczas pomiaru izolacji linie elektryczne znajdują się pod napięciem, aby umożliwić prądy zwarciowe powodujące migrację materiału lub przepływ ciepła. W większości przypadków te prądy różnicowe są tak minimalne, że nie są wykrywane przez urządzenia zabezpieczające, aw najgorszym przypadku mogą doprowadzić do pożaru. Urządzenie testujące VDE (VDE 0100) może przeprowadzać pomiary instalacji przy napięciu testowym 125 V, 250 V, 500 V lub 1000 V.

Prąd testowy wynosi w każdym przypadku 1 mA. Pomiar uziemienia urządzenia testowego VDE (VDE 0100) jest niezależny od zasilania sieciowego. W celu doprowadzenia wszystkich układów i obwodów systemu zasilania do wspólnego potencjału (uziemienie lub potencjał odniesienia) oraz w celu ochrony przed prądami zwarciowymi i przepięciami, rezystancja uziemienia powinna być jak najniższa. Dzięki zakresowi pomiarowemu 0...2000 Ω i rozdzielczości 0,01...1 Ω tester VDE (VDE 0100) oferuje wszystkie warunki wstępne do miarodajnego pomiaru rezystancji uziemienia.

Najważniejsze cechy

- 3,5 ” Kolorowy wyświetlacz TFT LCD
- rezystancja pętli LN, L-PE i N-PE
- regulowany prąd testowy FI
- karta SD i Bluetooth
- Podwójny wyświetlacz
- Dobry / zły test FI
- Pomiar niskiej rezystancji
- Napięcie na zaciskach do 1000 V

Specyfikacja

n n n n n n n 200,0Ω n n n n n n n n
Test izolacji
napięcie na zaciskach 125 V (0 ... 10%)
Zakres pomiarowy Rozdzielczość Precyzja
0,125 ... 4 MΩ 0,001 MΩ ± (2 % + 10 cyfr)
Test zakresu pomiarowego prądu Prąd zwarciowy
1 mA przy obciążeniu 125 kΩ       <= 1 mA

Zakres pomiarowy Rozdzielczość Precyzja
4001 .. 40 MΩ 0,01 MΩ ± (2 % + 10 cyfr)
40,01 ... 400 MΩ 0,1 MΩ ± (4 % + 5 cyfr)
400,1 ... 1000 MΩ 1 MΩ ± (5 % + 5 cyfr)

napięcie na zaciskach 250 V (0...10%)
Zakres pomiarowy Rozdzielczość Dokładność
0,125 ... 4 MΩ 0,001 MΩ± (2% + 10 cyfr)
Zakres pomiarowy prądu testowego Prąd zwarciowy
1 mA przy obciążeniu 250 kΩ     <= 1 mA

Zakres pomiarowy Rozdzielczość Precyzja
4001 .. 40 MΩ 0,01 MΩ ± (2 % + 10 cyfr)
40,01 ... 400 MΩ 0,1 MΩ ± (3% + 2 cyfry)
400,1 ... 1000 MΩ 1 MΩ ± (3 % + 2 cyfry)

napięcie na zaciskach 500 V (0...10%)
Zakres pomiarowy Rozdzielczość Dokładność
0,125 ... 4 MΩ 0,125 .. 4 MΩ 0,001 MΩ
Zakres pomiarowy prądu testowego Prąd zwarciowy
1 mA przy obciążeniu 500 kΩ   <= 1 mA

Zakres pomiarowy Rozdzielczość Precyzja
4001 .. 40 MΩ 0,01 MΩ ± (2 % + 10 cyfr)
40,01 ... 400 MΩ 0,1 MΩ ± (3% + 2 cyfry)
400,1 ... 1000 MΩ 1 MΩ ± (4 % + 5 cyfr)

napięcie na zaciskach 1000 V (0...10%)
Zakres pomiarowy Rozdzielczość Dokładność
0,125 ... 4 MΩ 0,001 MΩ ± (3% + 10 cyfr)
Zakres pomiarowy prądu testowego Prąd zwarciowy
 1 mA przy obciążeniu 1 MΩ <= 1 mA

Zakres pomiarowy Rozdzielczość Dokładność
4,001 ... 40 MΩ 0,01 MΩ ± (2 % + 10 cyfr)
40,01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 cyfry)
400,1 .. 1000 MΩ 1 MΩ ± (4 % + 5 cyfr)

Pomiar niskiej rezystancji / niskiej rezystancji
Zakres pomiarowy Rozdzielczość Dokładność
2000 Ω0,001Ω ± (1,5% + 30 cyfr)
20,00Ω 0,01Ω ± (1, 5 % + 3 cyfry)
0,1Ω ± (1,5% + 3 cyfry)
2000 Ω 1 Ω ± (1,5 % + 5 cyfr)

maks. Napięcie obwodu otwartego     5,8 V
Ochrona przed przeciążeniem 250 Vrms

Test ciągłości
Zakres pomiarowy Rozdzielczość
2000 Ω 0,01 Ω
maks. Napięcie obwodu otwartego 5,8 V
Ochrona przed przeciążeniem 250 Vrms
Prąd zwarciowy >= 200 mA
    ;
Rezystancja pętli L-PE (Hi-Amp): Prąd testowy 4,0 A
Zakres pomiarowy Rozdzielczość Dokładność
0,23 ... 9,99Ω 0,01Ω ± (5 % + 6 cyfr)
10,0 . . 99,9 Ω 0,1 Ω ± (5 % + 6 cyfr)
100 ... 999 Ω 1 Ω ± (5 % + 6 cyfr)

L-PE ( bez wyzwalania): Prąd testowy 15 mA
Zakres pomiarowy Rozdzielczość Dokładność
0,23 ... 9,99 Ω 0,01 Ω ± (5% + 6 cyfr)
10,0 ... 99,9 Ω 0,1Ω ± (5 % + 6 cyfr)
100 ... 999 Ω 1 Ω ± (5 % + 6 cyfr)

LN: Prąd testowy 4,0 A
Zakres pomiarowy Rozdzielczość Dokładność
0,23 ... 9,99Ω 0,01Ω± (4 % + 4 cyfry )
10,0 ... 99, 9Ω 0,1Ω ± (4 % + 4 cyfry)
100 ...999 Ω 1 Ω ± (4 % + 4 cyfry)

Test RCD
RCD (wejście) 10 mA, 30 mA, 100 mA , 300 mA, 650 mA, 1 A
Współczynniki x 1/2, x1, x2, x5
Dokładność czasu wyzwalania ± (1% + 1ms)
Postać sygnału prądu testowego sinus (AC), impuls (DC)
Charakterystyka wyzwalania G i S
czas wyzwalania 0° lub 180 °
Zakres napięcia 194.. 0,260 V AC (50/60 Hz)
Dokładność pomiaru prądu     ± (5 % + 2 cyfry)

Pomiar napięcia     ;
Zakres pomiarowy Rozdzielczość Dokładność
80...500 V AC/DC 1 V ± (2 % + 2 cyfr)

Pomiar częstotliwości
Zakres pomiarowy Rozdzielczość Dokładność
45...65 Hz 1 Hz ±2 Hz

Pomiar Ziemi
Zakres pomiarowy Rozdzielczość Dokładność
0,00...99,99Ω 0,01Ω ± (2 % + 30 cyfr)
100,0...999,9 Ω 0,1 Ω ± (2 % + 6 cyfr)
1000...2000 Ω 1 Ω ± (2 % + 6 cyfr)

Ogólne specyfikacje
Zasilacz 8 baterii AA 1,2...1,5 V
Czas pracy ok. 15 godz.
Kategoria pomiaru KAT III 600 V
Klasa ochrony IP 65
Wyświetlacz 3,5 " TFT (320 x 240 pikseli)
Środowisko operacyjne 0...45 °C, 0...95 %rH, bez kondensacji
Wymiary 24,2 cm x 10,5 cm x 14,5 cm
Waga 1,56 kg


Zakres dostawy

1 x urządzenie testowe VDE PCE-ITE 50
1 x przewody pomiarowe
1 x walizka transportowa
1 x instrukcja obsługi
