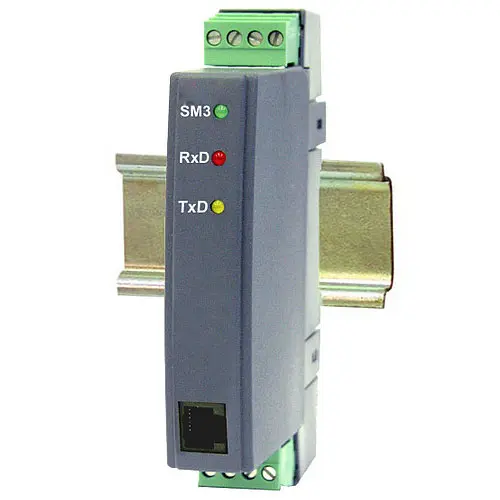

Miernik na szynę DIN PCE-SM3

Numer zamówienia: PCE-SM3

GTIN (EAN):

Opis

Cyfrowe wejście impulsowe Miernik na szynę DIN / do czujników przepływu, enkoderów itp. / 2 kanały /
Interfejs RS485 / Modbus RTU / ASCII

DIN szyna -Urządzenie pomiarowe PCE-SM3 nadaje się do wykonywania sygnałów binarnych lub sygnałów impulsowych z możliwością magistrali. W ten sposób można np. konwertować sygnały z czujników przepływu, enkoderów obrotowych itp. na RS485 Modbus. Metoda transmisji przez Modbus to RTU lub ASCII. Moduł wejściowy montowany jest na szynie DIN. Miernik na szynę DIN jest parametryzowany za pomocą przedniego interfejsu RS232 i oprogramowania konfiguracyjnego.

Najważniejsze cechy

- 2 wejścia cyfrowe
- RS485 Modbus
- Transmisja RTU lub ASCII
- galwanicznie izolowane wejścia i wyjścia

- Konfiguracja przez RS232
- Montaż na szynie DIN
- ver. napięcia zasilania
- łatwy w obsłudze

Specyfikacja

Specyfikacja techniczna PCE-SM3
Wejście (do wyboru)	2 x wejście cyfrowe lub impulsowe
Detekcja binarna	0: 0 ... 2,4 V 1 : 3,4 ... 24 V
Licznik	0 ... 4 294 967 295 impulsów
min. Długość impulsu	0,5 ms
maks. Częstotliwość	1 kHz
Interfejs	RS485
Protokoły	Modbus RTU / ACSII
Ogólne dane techniczne
Wymiary	22,5 x 120 x 100 mmm
Montaż	Montaż na szynie DIN 35 mm
Klasa ochrony	IP 40
Napięcie zasilania (do wyboru)	85 ... 253 V AC / DC 20 ... 50 V AC / DC
Pobór mocy	4 VA
Warunki otoczenia	-20 ... 55 °C / < 95% RH
maksymalny przekrój kabla	1,5 mm²

Zakres dostawy

Zakres dostawy moduł wejść cyfrowych PCE-SM3

1 x urządzenie pomiarowe na szynę DIN, 1 x instrukcja obsługi
