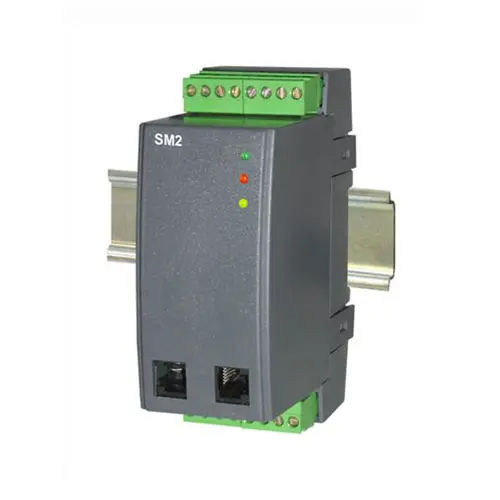

Miernik na szynę DIN PCE-SM2

Numer zamówienia: PCE-SM2

GTIN (EAN):

Opis

I/O - Miernik na szynę DIN / wers. Wybieralne sygnały wejściowe / 2 kanały /
Interfejs RS485 / Modbus RTU / ASCII

Miernik PCE-SM2 na szynę DIN nadaje się do przesyłania sygnałów analogowych do magistrali. Różne sygnały analogowe, takie jak 0 ... 20 mA, 0 ... 10 V, PT100 itp. są konwertowane przez urządzenie pomiarowe na szynę DIN na RS485 Modbus. Metoda transmisji przez Modbus to RTU lub ASCII. Miernik szyny cylindra jest montowany na szynie cylindra. Miernik na szynę DIN jest parametryzowany za pomocą przedniego interfejsu RS232 i oprogramowania konfiguracyjnego.

Najważniejsze cechy

- 4 wejścia analogowe
- RS485 Modbus
- Transmisja RTU lub ASCII
- galwanicznie izolowane wejścia i wyjścia

- Konfiguracja przez RS232
- Montaż na szynie DIN
- ver. Napięcia zasilania
- łatwy w użyciu

Specyfikacja

Specyfikacja techniczna PCE-SM2
Wejście (do wyboru)	4 x 0 ... 10 V 4 x 0/4 ... 20 mA 2 x 0 ... 10 V / 1 x 0/4 ... 20 mA 4 x PT100 (-200 ... 850 °C)
Interfejs	RS485
Protokoły	Modbus RTU / ACSII
Ogólne dane techniczne
Wymiary	45 x 120 x 100 mm
Montaż	Montaż na szynie DIN 35 mm
Stopień ochrony	IP 40
Napięcie zasilania (do wyboru)	85 ... 253 V AC / DC 20 ... 50 V AC / DC
Pobór mocy	4 VA
Warunki otoczenia	-20 ... 55 °C / < 95% RH
maksymalny przekrój kabla	1,5 mm²

Zakres dostawy

Zakres dostawy Miernik PCE-SM2 na szynę DIN

1 x Miernik PCE-SM2 na szynę DIN, 1 x instrukcja obsługi
