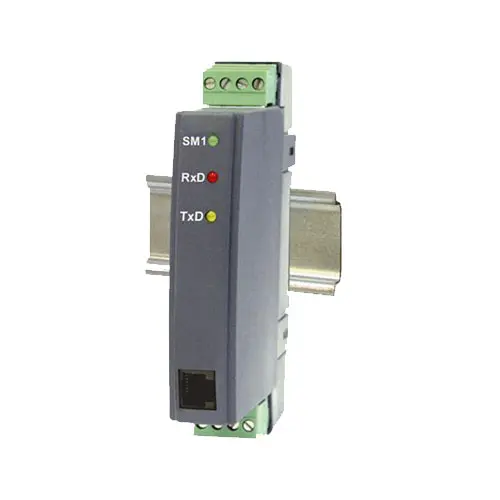

Miernik na szynę DIN PCE-SM1
Numer zamówienia: PCE-SM1
Czas dostawy: 10 - 14 dni
Miernik na szynę DIN / wers. Wybieralne sygnały wejściowe / 2 kanały /
Interfejs RS485 / Modbus RTU / ASCII
Interfejs RS485 / Modbus RTU / ASCII
Miernik PCE-SM1 na szynę DIN nadaje się do przesyłania sygnałów analogowych do magistrali. Różne sygnały analogowe, takie jak 0 ... 20 mA, 0 ... 10 V, PT100 itp. są konwertowane na RS485 Modbus przez moduł wejść analogowych.
Metoda transmisji przez Modbus to RTU lub ASCII.
Moduł wejściowy montowany jest na szynie Hunt. Miernik na szynę DIN jest parametryzowany za pomocą przedniego
interfejsu RS232 i oprogramowania konfiguracyjnego.
- 2 wejścia analogowe
- RS485 Modbus
- Transmisja RTU lub ASCII
- galwanicznie izolowane wejścia i wyjścia
- RS485 Modbus
- Transmisja RTU lub ASCII
- galwanicznie izolowane wejścia i wyjścia
-
Konfiguracja przez RS232
- Montaż na szynie DIN
- ver. Napięcia zasilania
- łatwy w użyciu
- Montaż na szynie DIN
- ver. Napięcia zasilania
- łatwy w użyciu
| Specyfikacja techniczna PCE-SM1 | |
| Wejście (do wyboru) | 2 x 0 ... 10 V 2 x 0/4 ... 20 mA 1 x 0 ... 10 V / 1 x 0/4 ... 20 mA 2 x PT100 (-200 ... 850 °C) |
| Interfejs | RS485 |
| Protokoły | Modbus RTU / ACSII |
| Ogólne dane techniczne | |
| Wymiary | 22,5 x 120 x 100 mmm |
| Mocowanie | Montaż na szynie DIN 35 mm |
| Stopień ochrony | IP 40 |
| Napięcie zasilania (do wyboru ) | 85 ... 253 V AC / DC 20 ... 50 V AC / DC |
| Pobór mocy | 4 VA |
| Warunki otoczenia | -20 ... 55 °C / < 95% RH |
| maksymalny przekrój kabla | 1,5 mm² |
Zakres dostawy Miernik PCE-SM1 na szynę DIN
1 x Miernik PCE-SM1 na szynę DIN, 1 x Instrukcja obsługi
