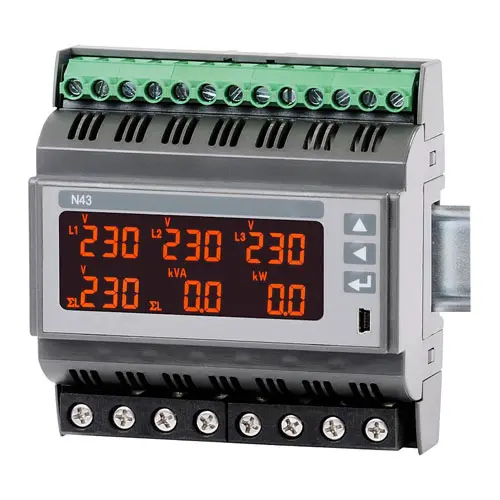

Miernik na szynę DIN PCE-N43

Numer zamówienia: PCE-N43

GTIN (EAN):

Opis

Urządzenie pomiarowe na szynę DIN zgodne z normą ISO 50001 / mierzy bezpośrednio do 63 A / Interfejs Modbus / pomiar i wyświetlanie prądu, napięcia, mocy, współczynnika mocy, kąta fazowego...

Miernik na szynę DIN PCE-N43 pomiary Prąd do 63A bezpośrednio. Umożliwia to podłączenie urządzenia pomiarowego na szynie DIN bezpośrednio do głównej tablicy rozdzielczej. Oczywiście możliwy jest również pomiar wyższych prądów za pomocą przekładników prądowych. Miernik PCE-N43 na szynę DIN mierzy wszystkie istotne parametry sieci, takie jak prąd, napięcie, moc itp.

Miernik PCE-N43 na szynę DIN jest idealny do pomiarów Zarządzanie energią ISO 50001 w celu zachowania zgodności z normą. Oprócz bezpośredniego wyświetlania mierzonych parametrów, są one przekazywane przez Modbus. Tak więc możliwe jest zapisywanie danych z podłączoną pamięcią danych.

Najważniejsze cechy

- bezpośredni pomiar do 63 A
- pomiar U, I, f, P, Q, S, PF...
- montaż na szynie DIN
- funkcja alarmu
- zgodność z normą ISO 50001

- wyjście impulsowe energii czynnej
- prosta obsługa
n - podświetlany wyświetlacz LCD
- łatwa instalacja
- Interfejs RS485 Modbus

Specyfikacja

Zakres dostawy

1 x miernik na szynę DIN PCE-N43
1 x instrukcja obsługi

Dokumenty / Pliki

Zmierzony rozmiar	Zakres wyświetlania	Zakres pomiaru	Dokładność
Natężenie prądu w 1 A 5 A 63 A	0,00 ... 1200 A 0,00 ... 60000 A 0,10 ... 63 A	0,005 ... 1,2 A AC 0,025 ... 6 A AC 0,10 ... 76 A	± 0,5 % pełnej skali Zakres pomiarowy
Napięcie LN 57,7 V 230 V 290 V	2,8 ... 70,0 kV 0,0 ... 1,012 MV 0,0 ... 1,200 MV	2,8 ... 70 V AC 10 ... 276 V AC 14 ... 348 V AC	± 0, 5% Zmierzona wartość
Napięcie LL 100 V 400 V 500 V	5,00 ... 120 kV 0,0 ... 1,752 MV 0,0 ... 2,000 MV	5 ... 120 V AC 20 ... 480 V AC 25 ... 600 V AC	± 0,5 % Zmierzona wartość
Częstotliwość	47,0 ... 63,0 Hz	47,0 ... 63,0 Hz	± 0,5% pełnego zakresu Zmierzona wartość
Moc czynna	-9999 ... 999 MW	-1,52 kW ... 1,52 kW	± 1% f.s. Zakres pomiarowy
Moc bierna	-9999 ... 999 MVAR	-1,52 ... 1,52 MVAR	± 1% z Zakres pomiarowy
Moc pozorna	0,00 VA ... 999 MVA	1,0 VA ... 1, 52VA	± 1% f.s. Zakres pomiarowy
Współczynnik mocy PF	-1 ... 1	- 1 ... 1	± 1% z Zakres pomiarowy
Tan φ	-1,2...1,2	-1,2...1,2	± 1% pełnej skali Zakres pomiarowy
Ogólna specyfikacja techniczna wyświetlacza mocy
wyjście przekaźnikowe		3 x bliżej maks. 250 V AC / 0,5 A
Moc czynna wyjścia impulsowego		1 x O/C (NPN)
Interfejs RS485		Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1 Szybkość transmisji 4800 / 9600 / 19200 / 38400 bit/s
Wyświetlacz		LCD z podświetleniem
Napięcie zasilania		85 .. 253 V AC / DC 20 ... 40 V AC / DC
Warunki otoczenia			-20 ... 55 °C / 25 ... 95 % RH
Warunki przechowywania		- 30 ... 70 °C / bez kondensacji
bezpieczeństwo elektryczne		EN 61010-1
Wymiary		105 x 110 x 60 mm
Montaż		szyna DIN
Waga		ok. 300 g
stopień ochrony		IP 20
