| Tryby wyświetlania | Pomiar: mA / V / mV / mA (24 V) / test przełącznika / termopara temperatury / termometr rezystancyjny / częstotliwość / impuls | ||
| Symulacja: mA / V / mV / mA (2 W) / rezystancja / termometr rezystancyjny / Temperatura Termopara / Częstotliwość / Impuls | |||
| Maksymalne napięcie wejściowe | 30 V DC | ||
| Pomiar impedancji wejściowej | Termopara, mV, V, częstotliwość, impuls: 1 MΩ mA: 10 MΩ |
||
| Czas odpowiedzi | <100 ms | ||
| impedancja obciążenia | >4,7 KΩ przy termoparze / mV / V / impuls / częstotliwość <750 Ω być i mA |
||
| Częstotliwość odświeżania wyświetlacza | 10 odczyty na sekundę | ||
| Izolacja | 500 V DC | ||
| Przechowywanie danych | maksymalnie 150000 odczytów | ||

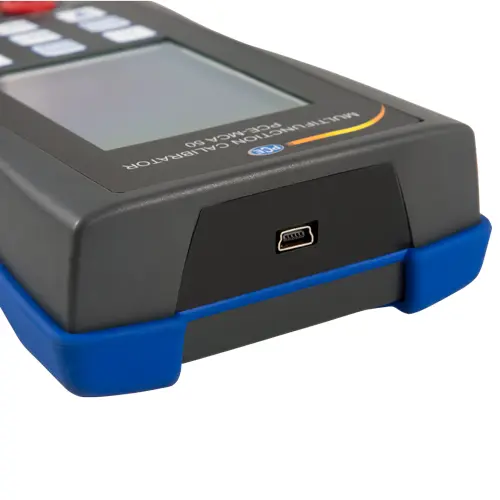

| Interfejs | USB 2.0 | n||

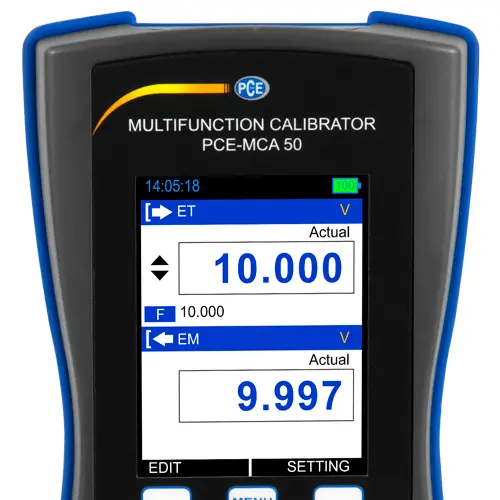

| Wyświetlacz | 3,2 " TFT LCD 240 x 320 pikseli Podświetlenie LED |
||
| Pętla napięcia wyjściowego | 24 V DC / 24 mA | ||
| HART Rezystancja pętli mA | 250 Ω ±20% | ||

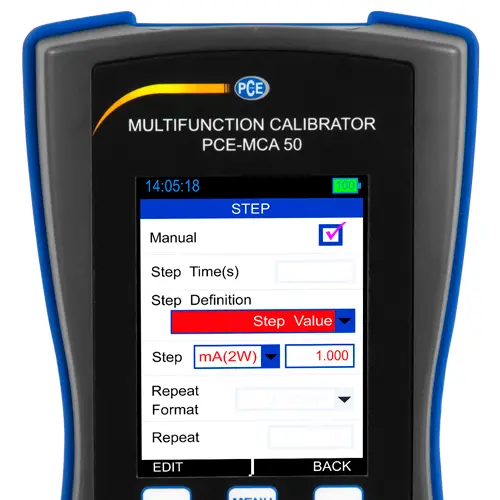

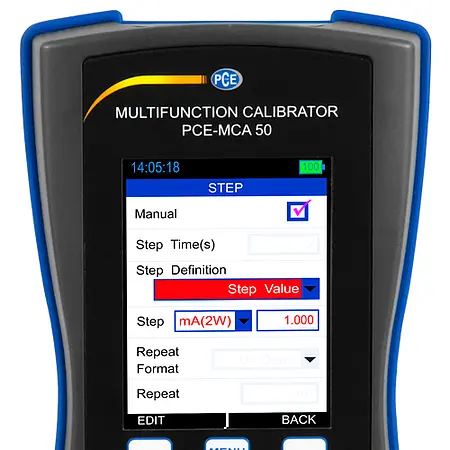

| Funkcje specjalne | Funkcja skokowa i rampowa Tryb automatyczny i ręczny √x, x2: Dla funkcja pomiarowa |
||
| Test ciągłości | regulowany próg do 100 Ω | ||
| Zasilacz | akumulator, 3000 mAh 3,7 V | ||
| Czas ładowania | maks. 5 godzin | ||
| Zasilacz | 100 . .240VAC, 50/60Hz, wyjście 5VDC @ 1A | ||
| Czas pracy baterii | >17 h: symulacja i pomiar przy słabym oświetleniu LCD >9 h: pomiar przy słabym oświetleniu LCD |
||
| Wymiary (dł. x szer. x wys.) | 185,6 x 97,1 x 41,3 mm | ||
| Waga | < ;500 g | ||
| Klasa ochrony | IP20 | ||
| Warunki pracy | 0 ... +55 °C, 30 ... 90 % RH (bez kondensacji) | ||
| Warunki przechowywania | -20 ... +60 °C, 30 ... 90 % RH (bez kondensacji) | ||
| Rekord czas ogrzewania | 5 minut | ||
| Dane techniczne pomiar elektryczny | |||
| Parametry | Zakres pomiarowy | Rozdzielczość | Dokładność pomiaru |
| V | 0 ... 30 V DC | 0,001 V | ±0,02 % pełnej skali faktura VAT ±2 cyfry |
| mA | 0 ... 24 mA | 0,001mA | ±0,02% pełnej skali faktura VAT ±2 cyfry |
| Specyfikacje symulacji elektrycznych | |||
| Parametry | Zakres pomiarowy | Rozdzielczość | Dokładność pomiaru |
| V | 0 ... 12 V DC | 0,001 V | ±0 , 02% z faktura VAT ±2 cyfry |
| mA | 0 ... 24 mA | 0,001mA | ±0,02% pełnej skali faktura VAT ±2 cyfry |
| Dane techniczne pomiar / symulacja termopara mV | |||
| Typ termopary | Zakres pomiarowy | Rozdzielczość | Dokładność pomiaru |
| E | -200 ... +1000 °C | 0,1 °C | ±0,3 °C |
| J | -200 ... +1200 °C | 0,1 °C | ±0,3 °C |
| K | -200 ... +1372 ° C | n0,1 °C | ±0,3 °C |
| T | -200 ... +400 °C | 0,1 °C | ±0,3 °C |
| B | +450 ... + 1800 ° C | 0,1 °C | ±0,5 °C |
| R | 0 ... +1750 °C | 0,1 ° C | ±0,5 °C |
| S | n0 ... +1750 °C | 0,1 °C | ±0,5 °C |
| N | -200 ... +1300 ° C | 0,1 °C | ±0,3 °C |
| mV | -10 ... 80 mV -10 ... 250 mV | 0,001 mV 0,01 mV |
±0,02% pełnej skali faktura VAT ±4 µm ±0,02% pełnej skali faktura VAT ±0,02 mV |
| Pomiar częstotliwości danych technicznych | |||
| Zakres pomiarowy | Rozdzielczość | ||
| 0,0143 ... 9,9999 Hz | 0,0001 Hz | ||
| 10 ... 99,999 Hz | 0,001 Hz | ||
| 100 ... 999,99 Hz | 0,01 | ||
| 1000 ... 9999,9 Hz | 0,1 Hz | ||
| 10000 ... 50000 Hz | 1H z | ||
| Funkcja | Specyfikacja | ||
| Próg wyzwalania | 0 ... 12 V w krokach co 1 V | ||
| Dokładność pomiaru | ±0,01% f.s. faktura VAT ±1 cyfra | ||
| Obsługiwane jednostki | Hz, kHz, cph, cpm, sec., msec., μsec | ||
| ; | |||
| Liczba impulsów danych technicznych | |||
| Funkcja | Specyfikacja | ||
| Zakres pomiarowy | 0 ... 999999 impulsów | ||
| Próg wyzwalania | 0 ... 12 V w krokach co 1 V | ||
| Generowanie częstotliwości danych technicznych | |||
| Zakres pomiarowy | Rozdzielczość | ||
| 0,0005 ... 0,5 Hz | 0, 00001 Hz | ||
| 0,5 ... 50 Hz | 0,0001 Hz | ||
| 50 ... 500 Hz | 0,001 Hz | ||
| 500 ... 5000 Hz | 0,01 Hz | ||
| 5000 ... 10000 Hz | 0,1 Hz | ||
| Funkcja | Specyfikacja | ||
| Amplituda wyjściowa fali prostokątnej dodatniej | 0 .. 12 V PP (±0,5 V) | ||
| Amplituda wyjściowa symetryczna fala prostokątna | 0 ... 6 V PP (±0,5 V) | ||
| Dokładność pomiaru | ±0,02% odczytu ±2 | ||
| Cykl pracy | 1 ... 99 % (do 500 Hz) n | ||
| obsługiwane jednostki | Hz , KHz, cph, cpm, sek, ms. , μsec. | ||
| Generowanie impulsów danych technicznych | |||
| Funkcja | Specyfikacja | ||
| Zakres pomiarowy | 0 ... 999999 impulsów | ||
| Rozdzielczość | 1 impuls | ||
| Amplituda wyjściowa fali prostokątnej dodatniej | 0 ... 12 V PP (±0,5 V PP) | ||
| Amplituda wyjściowa symetryczna fala prostokątna | 0 ... 6 V PP (±0,5 V PP) | ||
| częstotliwość impulsów enz | 0,0005 ... 10000 Hz | ||
| Cykl pracy | 1 ... 99 % (do 500 Hz) | ||
| Pomiar i symulacja danych technicznych | |||
| Parametry | Zakres pomiarowy | Rozdzielczość | Dokładność pomiaru |
| Rezystancja (Ω) | 0 ... 400 Ω | 0,01 Ω | Pomiar 4-przewodowy: ±0 . 02% pełnej skali faktura VAT ±0,01 Ω Symulacja: ±0,02% f.s. Mw ±0,02 Ω |
| 400 ... 4000 Ω | 0,1 Ω | Pomiar 4-przewodowy: ±0,02% f.s. faktura VAT ±0,1 Ω Symulacja: ±0,02% f.s. Mw ±0,15Ω |
|
| Pt10 ... Pt1000 | -200 ... +200 °C | Pt10 ... Pt400: 0,01°C | 4 -pomiar drutem: ±0,15 °C, symulacja: ±0,15 °C |
| +200 ... +600 ° C +600 ... +850 °C |
Pt500... Pt1000: 0,1 °C | pomiar 4-przewodowy: ±0,3°C, symulacja: ±0,35°C | |
| Ni100 | -60 ... +180°C | 0, 01 °C | Symulacja: ±0,35°C, Pomiar 4-przewodowy: ±0,1°C |
| Ni120 | -80 ... +260 °C | 0,01 °C | Symulacja: ±0,15 °C |
| Cu10 ... Cu100 | -200 ...+260 °C | 0,01 °C | Pomiar 4-przewodowy: ±0,2 °C , symulacja: ±0,8°C |
| Odpowiednie czujniki temperatury | |||
| Pt10 (285) Pt50 (385) Pt100 (385) Pt200 (385) |
Pt400 (385) Pt500 (385) Pt1000 (385) Pt100 ( 3926 ) |
Ni100 (672) Ni100 (618) Ni120 (672) |
Cu10 (427) Cu50 (427) Cu100 (427) |
