Sterownik PCE-BPD-U-41D

Numer zamówienia: PCE-BPD-U-41D
GTIN (EAN): 4250348731050
4.873,00 zł
5.993,79 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348731050
PCE-BPD-U-41D
Czas dostawy: 5-7 dni

Opis


Sterownik z metalową obudową / Montaż naścienny i w szafie sterowniczej / IP65 //
sterownik z jasnoczerwoną diodą LED / indywidualna konfiguracja / wysokość cyfr do 100 mm /
różne sygnały wyjściowe / elementy sterujące czytelne z dużej odległości

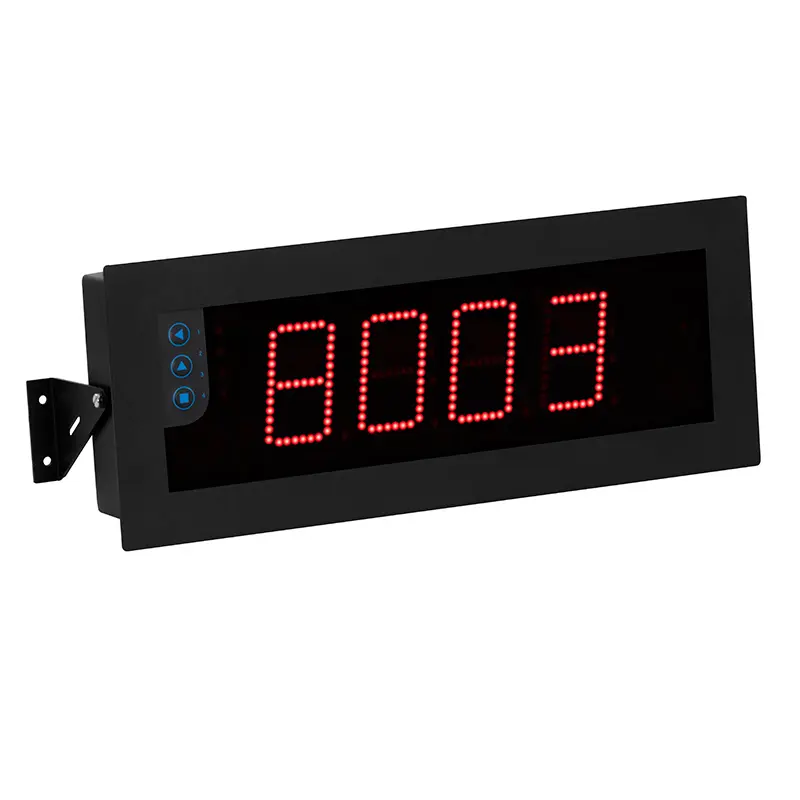

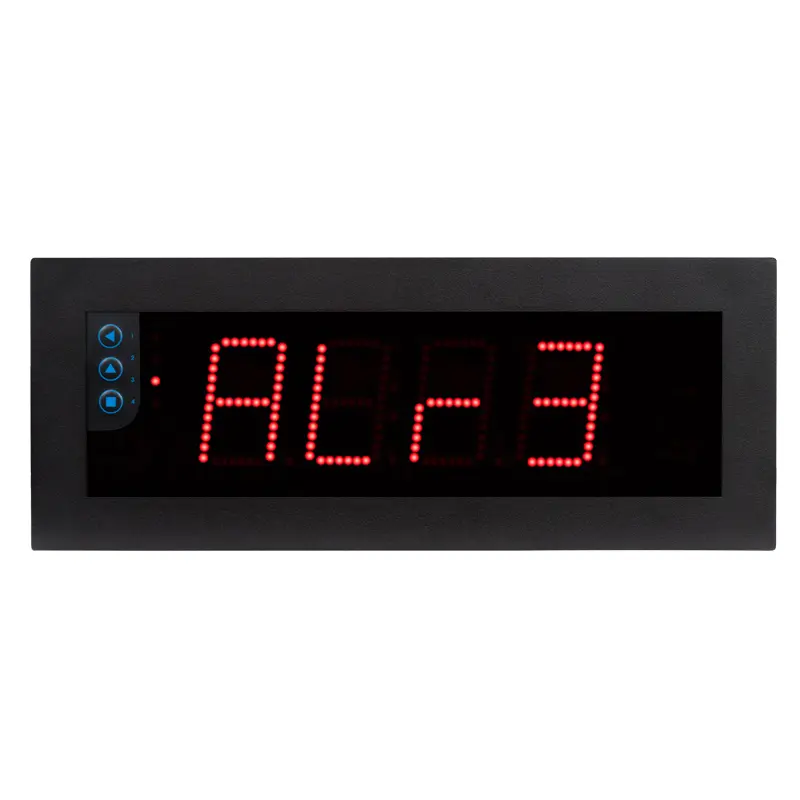

Kontroler został zaprojektowany tak, aby wyświetlane odczyty można było odczytać z dużej odległości. Przy wysokości cyfry 60 mm lub 100 mm odległość odczytu kontrolera wynosi 25 m lub  50 m. Czerwone diody LED na sterowniku umożliwiają odczyt mierzonych wartości nawet w bardzo jasnym otoczeniu. Obudowa sterownika wykonana jest z metalu i jest bryzgoszczelna z IP65. Oznacza to, że kontroler może być używany w trudnych warunkach środowiskowych.

Istnieje wiele różnych wariantów sterownika jako sygnału wejściowego. Sterownik obsługuje między innymi 4…20 mA i impulsy. Sterownik konfiguruje się bezpośrednio z klawiatury. Opcjonalnie dostępne są interfejsy wyjściowe dla sterownika. Umożliwia to przełączanie sygnałów procesowych i impulsów za pośrednictwem sterownika, na przykład po osiągnięciu wartości granicznej.

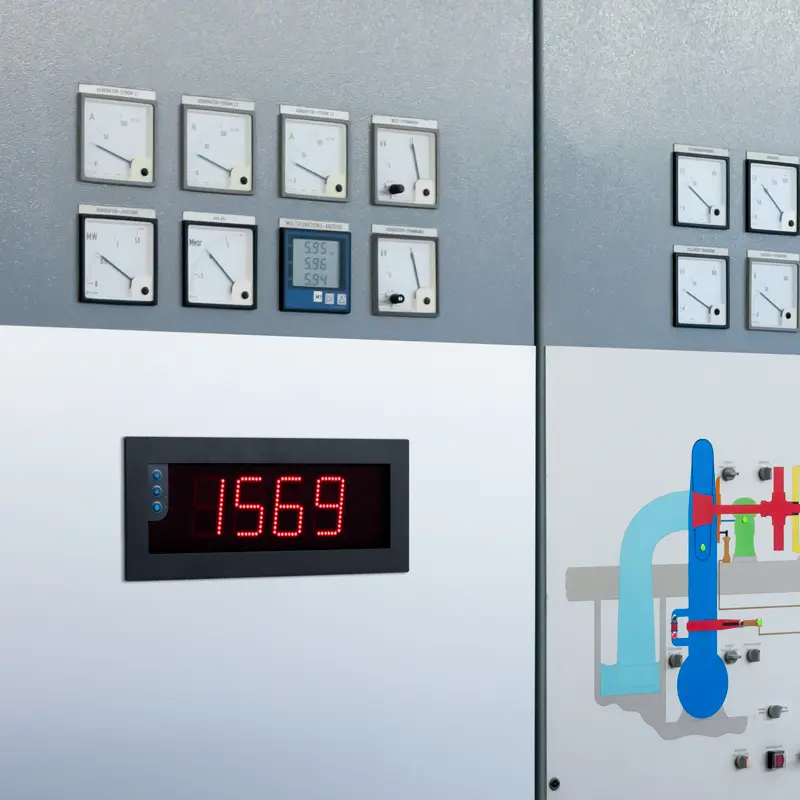

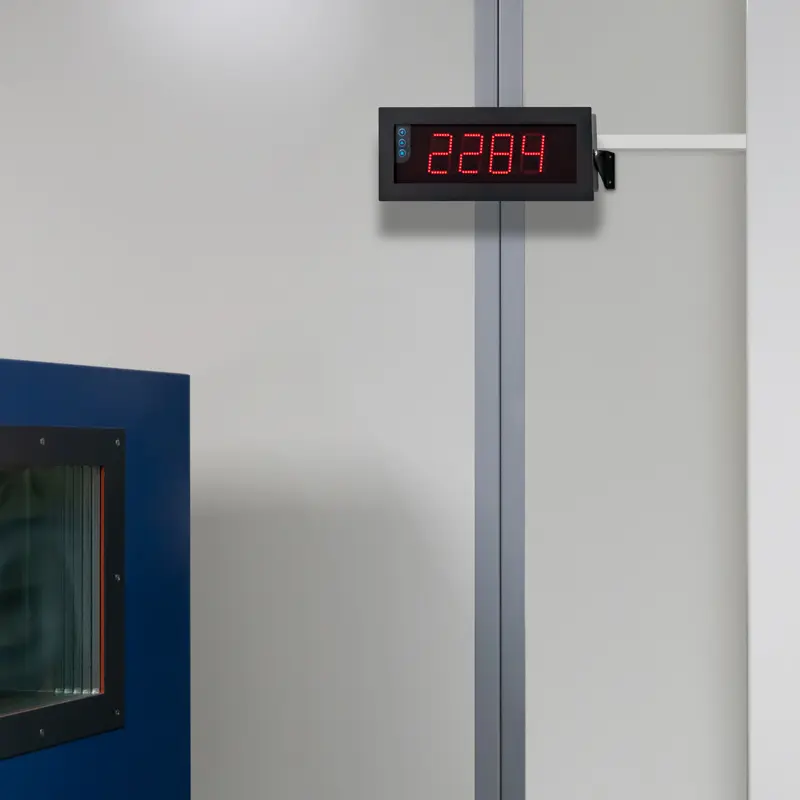

Kontroler można ustawić pionowo, aby uzyskać optymalne ustawienie podczas montażu na ścianie. Oprócz montażu naściennego, sterownik może być montowany na szafie sterowniczej. Izolacja obudowy sterownika zapewnia, że do szafy sterowniczej nie dostanie się woda.

Najważniejsze cechy

- stopień ochrony IP65
- solidna metalowa obudowa
- indywidualnie konfigurowalny
- jasnoczerwony wyświetlacz LED
- do montaż ścienny lub szafa sterownicza
- różne sygnały wejściowe

Specyfikacja

n n n n n n n

Funkcja konwersja sygnału analogowego do wartości użytkowej
Sygnał wejściowy 4 ... 20 mA, ±20 mA DC, 0 .. 10 V DC, ±10 V DC
maksymalny sygnał wejściowy 100 mA lub 100 V DC
Impedancja wejściowa (pomiar prądu) 11 Ω
Impedancja wejściowa (pomiar napięcia) 932 kΩ
Liczba cyfr 4
Wysokość cyfr 100 mm
maksymalna odległość czytania 50 m
Dokładność 0,05% MB.
Szybkość pomiaru 15 Hz
Czas odpowiedzi przy zmianie wartości 120 ms
 od 0 do 99% sygnału
Obszar wyświetlania -1999 ... 9999
Liczba wyjść 2
Pobór mocy 5,25 W
(bez opcjonalnych akcesoriów)
Zużycie energii 6,75 W
 (z opcjonalnymi akcesoriami)
Zasilanie czujnika 20, 15, 10 , 5 V DC
Dokładność Zasilanie czujnika  ±5 %
maksymalny prąd czujnika zasilanie 35 mA (z zabezpieczeniem przeciwzwarciowym)
Zasilanie 11 ... 36 V DC
Waga 2500 g

Inne specyfikacje
Przekrój kabla dla wejścia  <0,5 mm²
i sygnał wyjściowy
Przekrój kabla dla <2,5 mm²
Napięcie zasilania
Wyświetlacz wyświetlacz 7-segmentowy
Kąt widzenia 120°
Czas nagrzewania 15 minut
Warunki pracy 0 ... 50 °C, <90 % wilg. F., bez kondensacji
Warunki przechowywania -20 ... 70 °C, <90 % r.w. F., bez kondensacji

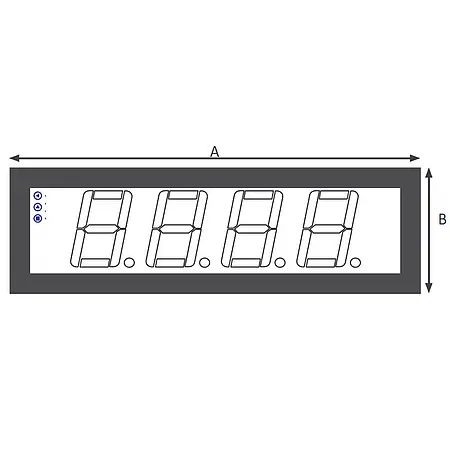

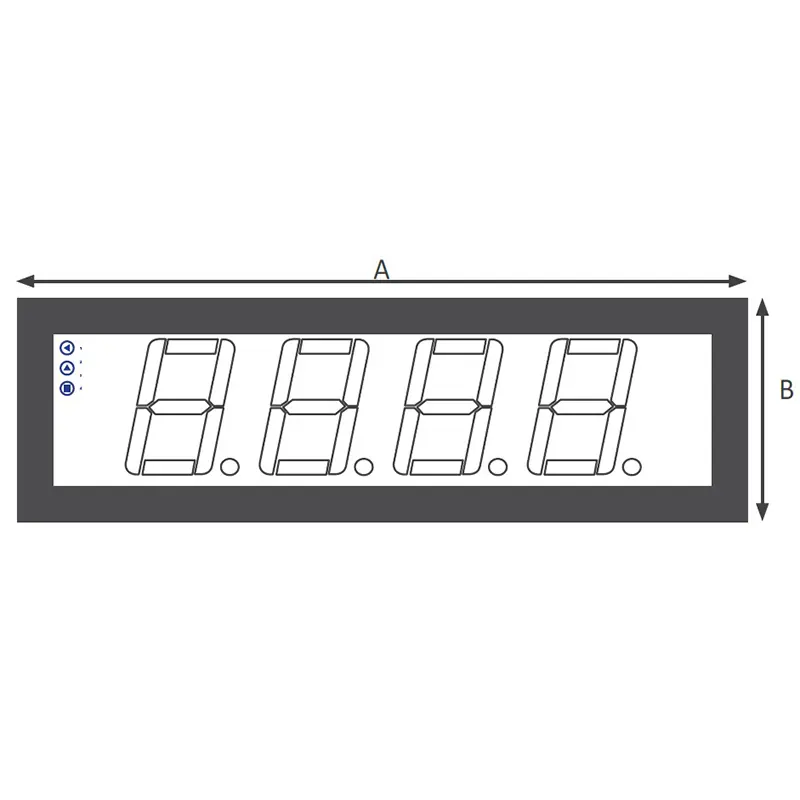

Wymiary A 542 mm
(szkic na górze obrazków) B 166 mm
  C 3 mm
  D 55mm
  E 25 mm


Zakres dostawy

1 x kontroler PCE-BPD-U-41D
1 x instrukcja obsługi
