Mierzy temperaturę i wilgotność / sygnał wyjściowy jako sygnał 0 .. 10 V/kompaktowy
Interfejs Modbus RTU / montaż naścienny

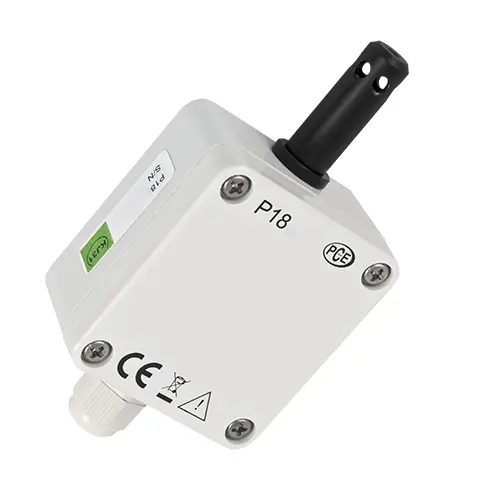

Czujnik wilgotności PCE-P18 jest stosowany w technologii HVAC do monitorowania wilgotności i temperatury. Mierzone wielkości są wyprowadzane przez czujnik wilgotności PCE-P18 jako standardowy sygnał 0 ... 10 V. Wilgotność i temperatura powietrza są precyzyjnie określane w tym kompaktowym czujniku wilgotności za pomocą komponentu półprzewodnikowego. W celu uruchomienia czujnik wilgotności PCE-P18 jest zasilany prądem stałym. Mierzone wielkości są wyprowadzane linią dwuprzewodową. Wszystkie połączenia realizowane są za pomocą styków śrubowych w wodoodpornej obudowie IP 65. Oprócz wyprowadzenia sygnału pomiarowego jako sygnału 0...10 V, mierzone wartości mogą być wyprowadzane przez interfejs RS485. Ta funkcja jest szczególnie przydatna, jeśli kilka punktów pomiarowych ma być połączonych ze sobą w nadzorze domowym.
| Dane techniczne czujnika wilgotności PCE-P18 | |
| Wilgotność | |
| Zakres pomiarowy | 0 ... 100 % RH |
| Dokładność | ± 2% (w zakresie 10%....90% RH) ± 3% (pozostały zakres) |
| Histereza | ± 1 % RH |
| Temperatura | |
| Zakres pomiarowy | - 20 ... 60 °C |
| Dokładność | ±0,7% zakresu pomiarowego |
| Wpływ temperatury | ± 25 % / 10 °C |
| Wyjście czujnika wilgotności | |
| Wyjście analogowe | 0 ... 10 V |
| Interfejs danych | RS-485 Modbus RTU |
| Tryb transmisji | 8N1, 8N2, 8E1, 8O1 |
| Szybkość transmisji | 4800 bitów /s 9600 b/s 19200 b/s 38400 bps 57600 bps |
| Ogólne dane techniczne wilgotność czujnik | |
| Napięcie zasilania | 19 V ... 30 V DC |
| Wydajność | < 1,5 W |
| Temperatura otoczenia | - 30 °C ... 85 °C |
| Maks. . Wilgotność | ≤ 95% RH |
| Czas podgrzewania | 15 minut |
| Stopień ochrony | IP 65 |
| Montaż | Montaż ścienny |
| Wymiary (szer. x wys. x gł.) | >35 x 58 x 118 mm |
| Waga | 125 g |
1 x przetwornik temperatury PCE-P18, 1 x instrukcja obsługi
